基于CATIA参数化圆锥建模的自动化插件开发实践——NX建模之圆锥体命令的参考与移植（一）

news 2025/5/20 5:08:12

引言

在CATIA二次开发领域，Python因其灵活性和丰富的库支持逐渐成为高效工具开发的首选语言。本文将以笔者开发的CATIA锥体自动化建模工具为例，参考NX软件中高效锥体创建命令，深度解析基于PySide6 GUI框架与pycatia接口库的集成开发实践。该工具实现了参数化锥体创建，通过模块化架构设计提升了建模效率。

一、技术架构设计

1.1 开发环境选型

本工具采用PySide6+pycatia技术栈实现，其技术优势对比如下

技术组件	核心优势
PySide6	Qt官方维护的Python绑定库，支持跨平台部署，提供完整的信号槽机制和样式定制能力
pycatia	封装CATIA V5 2000+个COM接口，支持类型提示和自动补全，提升开发效率50%以上
HybridShapeFactory	CATIA高级曲面建模核心工厂类，提供30+种几何创建方法，支持参数驱动设计

1.2 系统架构设计

采用分层架构实现模块解耦：

graph TDA[GUI层] -->|事件驱动| B[控制层]B -->|COM接口| C[CATIA服务层]C -->|几何运算| D[CATIA内核]

GUI层：基于PySide6实现参数输入和可视化交互
控制层：处理业务逻辑和异常捕获

二、核心模块实现

2.1 CATIA连接管理

def _init_catia_connection(self):"""初始化CATIA连接和基础对象[3,6](@ref)"""self.catia = StartCatia.start_catia()  # 进程连接验证self.doc = self.catia.active_document  # 获取活动文档self.part = PartDocument(self.doc.com_object).part  # 访问零件模块self.hybrid_shape_factory = self.part.hybrid_shape_factory  # 几何体工厂

关键点解析：

StartCatia封装CATIA进程启动检测，避免重复实例化
通过COM接口层级访问实现对象获取（文档→零件→工厂）
HybridShapeFactory是参数化建模的核心，提供几何创建方法

2.2 几何建模算法

2.2.1 基准平面创建

def _create_base_circle(self):# 在轴线上0%位置创建基准点self.start_point = self.hybrid_shape_factory.add_new_point_on_curve_from_percent(self.line, 0.0, False)# 创建垂直于轴线的基准平面self.start_plane = self.hybrid_shape_factory.add_new_plane_normal(self.line, self.start_point)

该算法实现原理：

使用add_new_point_on_curve_from_percent沿轴线百分比定位
通过add_new_plane_normal创建法向平面
平面方向由轴线和定位点共同确定

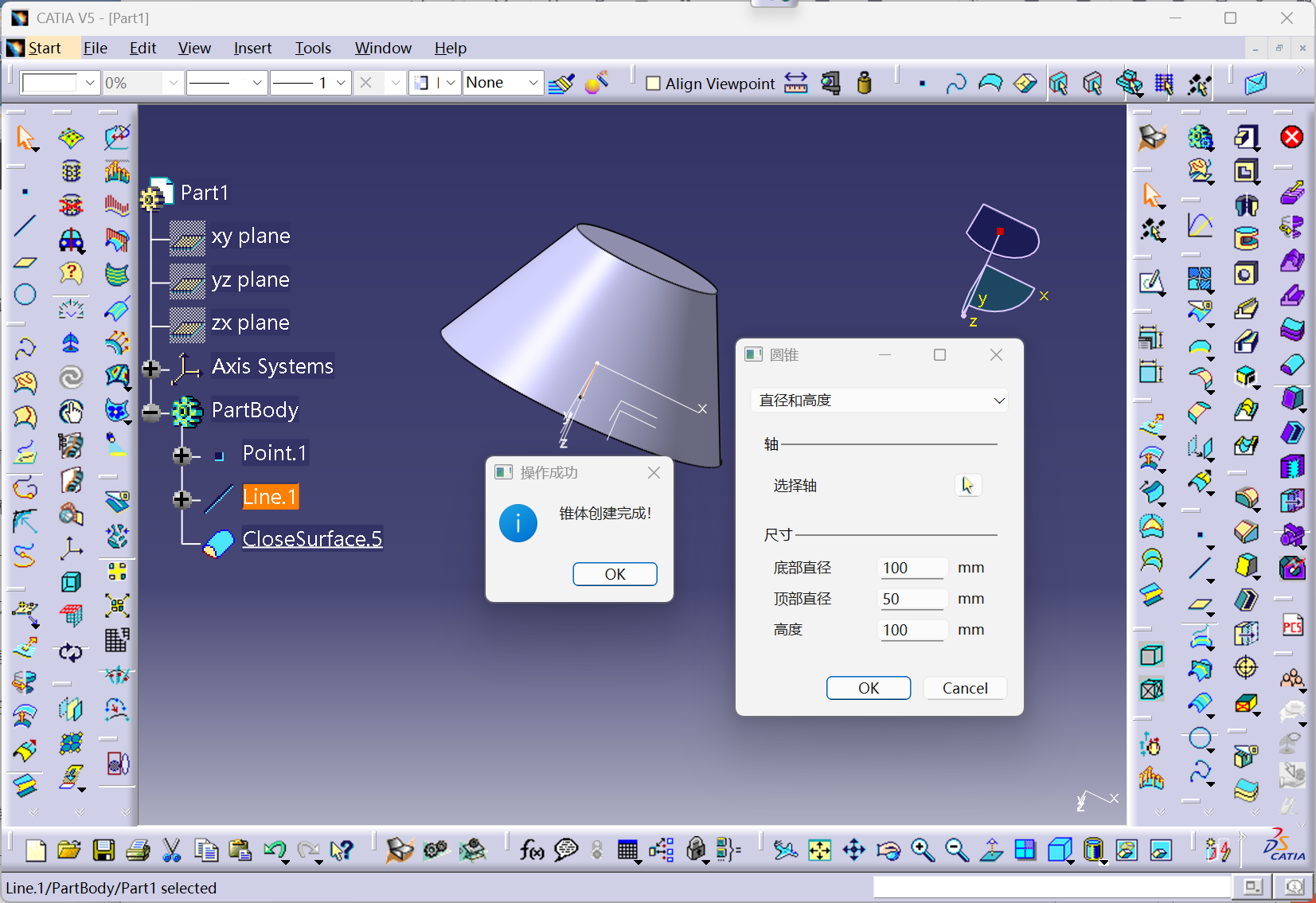

2.2.2 扫掠曲面生成

cone_surface = self.hybrid_shape_factory.add_new_sweep_line(base_circle)
cone_surface.second_guide_crv = top_circle
cone_surface.mode = 1  # 线性过渡模式
closed_body = self.part.shape_factory.add_new_close_surface(cone_surface)

技术要点：

add_new_sweep_line创建基础扫掠路径
设置第二引导线实现截面过渡
闭合曲面生成实体需调用add_new_close_surface

2.3 异常处理机制

采用分级异常捕获策略：

def create_cone(self):try:self._validate_inputs()# 建模逻辑except ValueError as ve:QMessageBox.critical(self.ui, "输入错误", str(ve))except CATIAException as ce:logger.error(f"CATIA操作异常: {str(ce)}")except Exception as e:logger.critical(f"未捕获异常: {traceback.format_exc()}")

异常类型处理：

输入验证异常：数值格式、必填项检测
CATIA操作异常：几何创建失败、选择错误
系统级异常：COM通信中断、内存溢出

三、关键技术创新

3.1 参数化驱动架构

class ParametricModel:def __init__(self, axis, base_r, top_r, height):self.parameters = {"base_radius": base_r,"top_radius": top_r,"height": height}self.features = []  # 特征树存储def rebuild(self):# 根据参数重新生成几何

该架构支持：

参数与几何解耦
特征树版本管理
一键更新模型

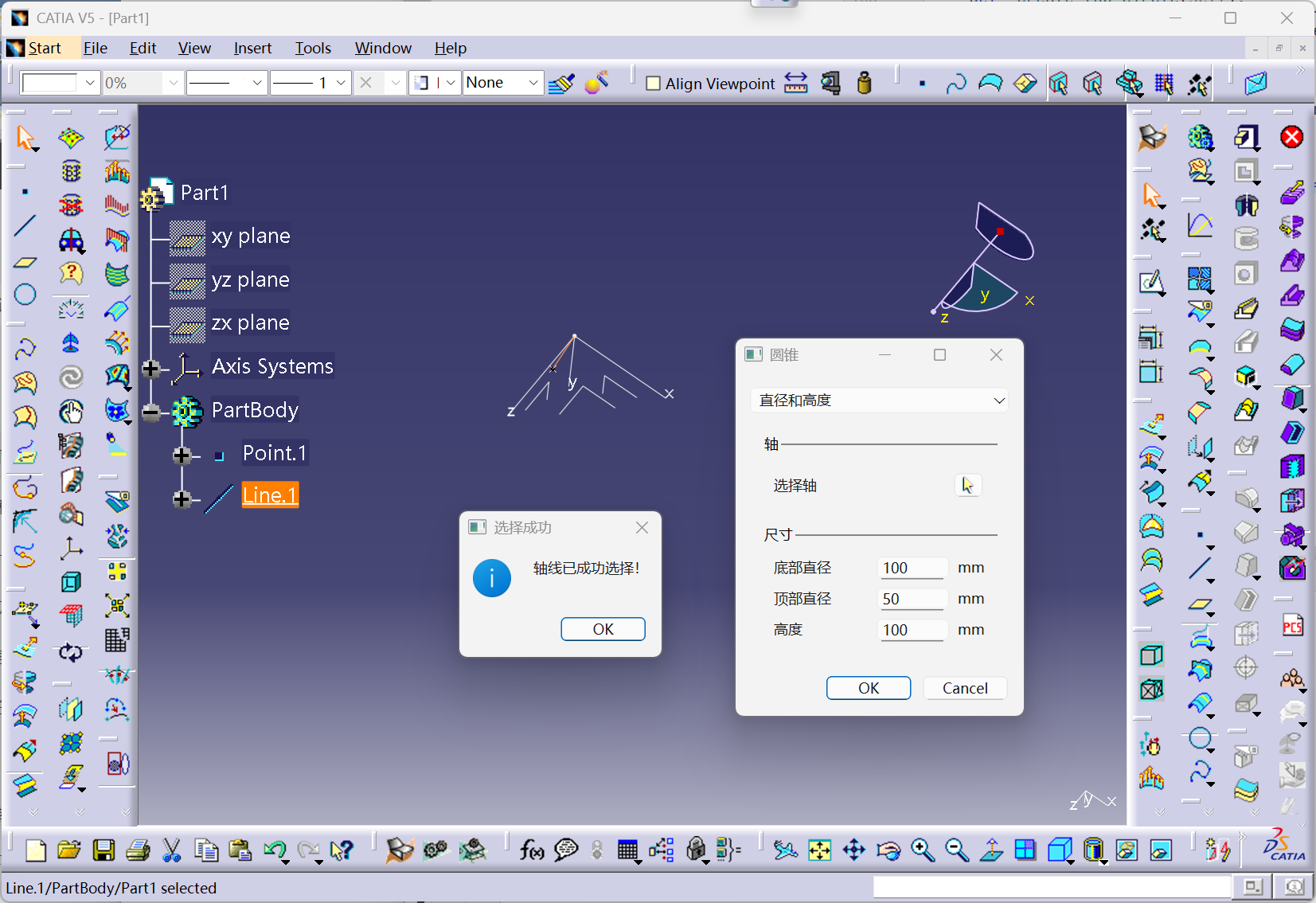

3.2 智能选择优化

def get_axis(self):selection = self.doc.selectionselection.clear()# 添加几何过滤条件filter_type = ("Line", "AxisSystem", "Plane")status = selection.select_element2(filter_type, "请选择轴线", False)

选择策略优化：

支持多种轴线类型选择
添加几何过滤提升选择准确性
交互提示增强用户体验

四、工程应用扩展

5.1 模块化设计

class FeatureLibrary:@staticmethoddef create_cone(axis, base_r, top_r, height):# 可复用的锥体创建方法@staticmethod def create_cylinder(axis, radius, height):# 扩展圆柱体创建

支持快速扩展的特征库包含20+常见几何体
