19-I2C库函数

一、IIC配置流程

IIC配置流程需要添加的库函数：stm32f4xx_i2c.c

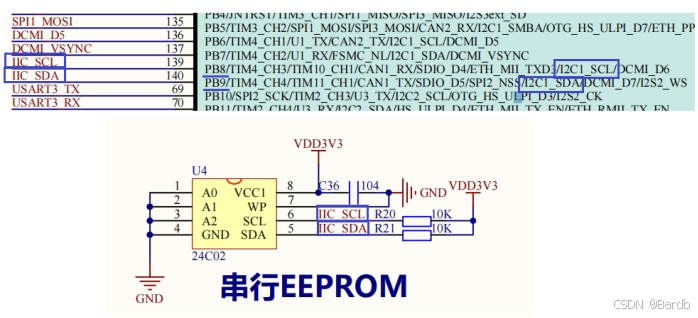

1、理解电路原理图

SCL --- PB8

SDA -- PB9

使用I2C1

2、配置I2C库函数的步骤

（1）使能GPIOB组时钟RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);（2）使能I2C1时钟RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);（3）PB8 PB9映射到I2C1GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_I2C1);/* Connect PXx to I2C_SDA*/GPIO_PinAFConfig(GPIOB, GPIO_PinSource9, GPIO_AF_I2C1);（4）引脚复用GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;GPIO_Init(GPIOB, &GPIO_InitStructure);（5）I2C_Init配置void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);

I2C库函数源码例子：

https://download.csdn.net/download/m0_63622771/90850468

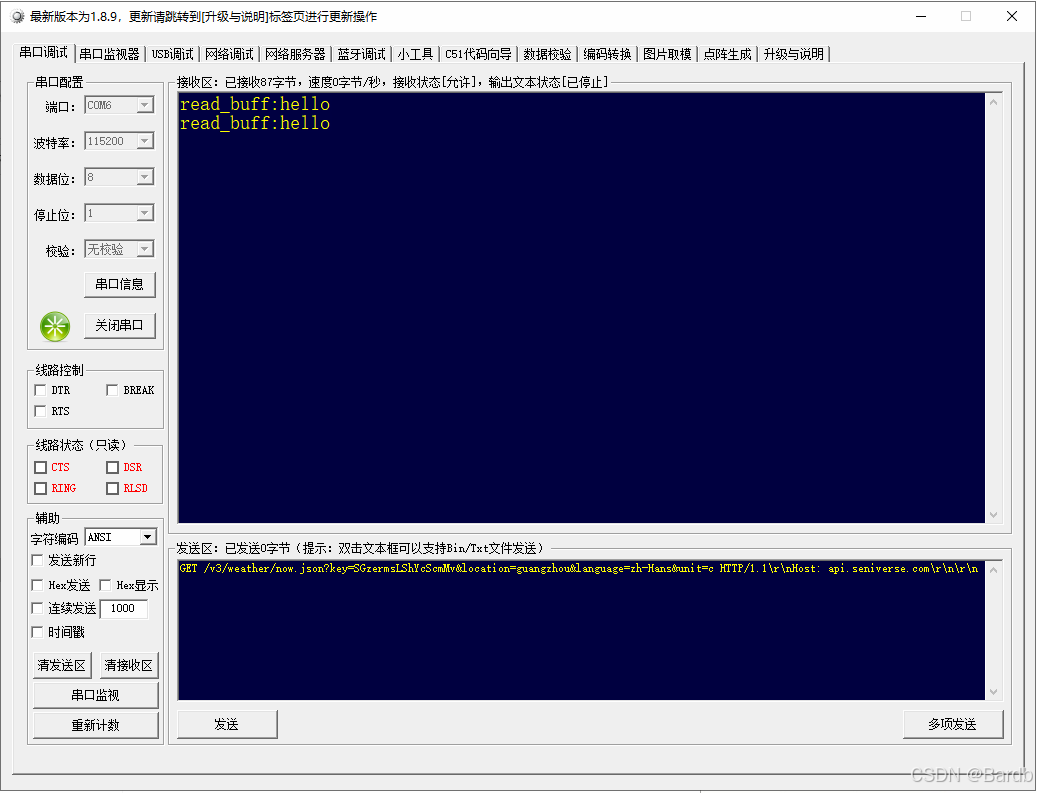

3、实验效果
