【simulink】IEEE33节点系统潮流分析模型

目录

主要内容

  程序内容

2.1 33节点simulink模型一览

2.2 节点模型图

下载链接

---

主要内容

该仿真采用simulink模型对33节点网络进行模拟仿真，在simulink模型中定义了33节点系统的电阻、电抗、节点连接关系等参数，通过控制块来实现信号连接关系，避免显式连线，在仿真调试（如断线操作等）过程中更加简单易行，增加了仿真的条理性和可学性。在学术研究过程中，一般需要对研究对象进行对比，从而确定仿真模型和研究结论的准确性，本程序在仿真的基础上增加matpower潮流运行结果验证，对进入稳态下的simulink运行结果和matpower运行结果进行对照，验证了模型的准确性。

  程序内容

2.1 33节点simulink模型一览

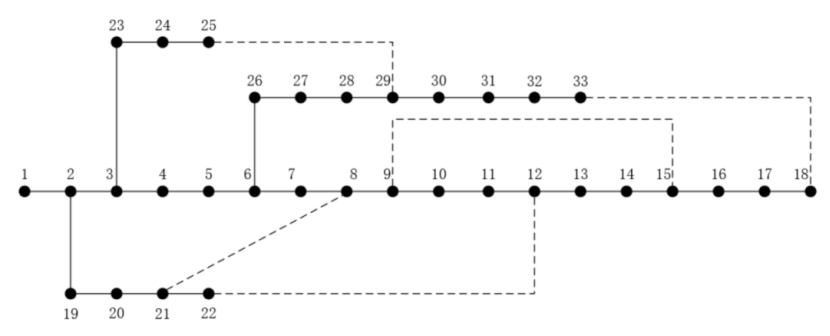

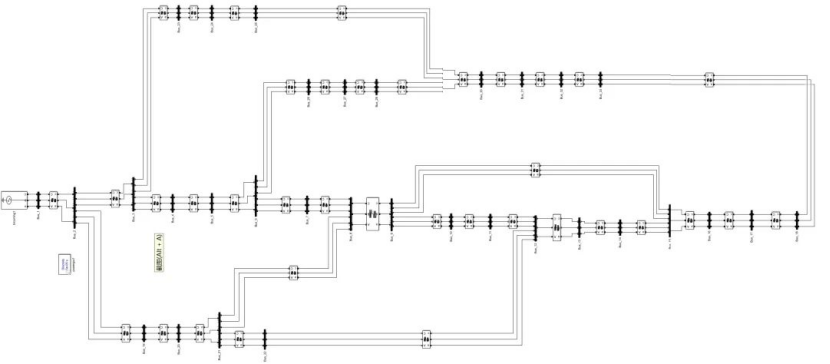

上图为33节点系统simulink仿真图，下图为33节点拓扑图，可见连接关系的一致性。

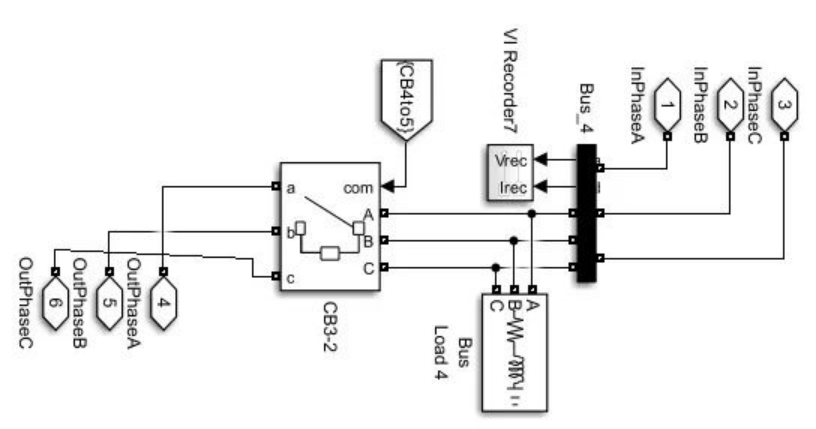

2.2 节点模型图

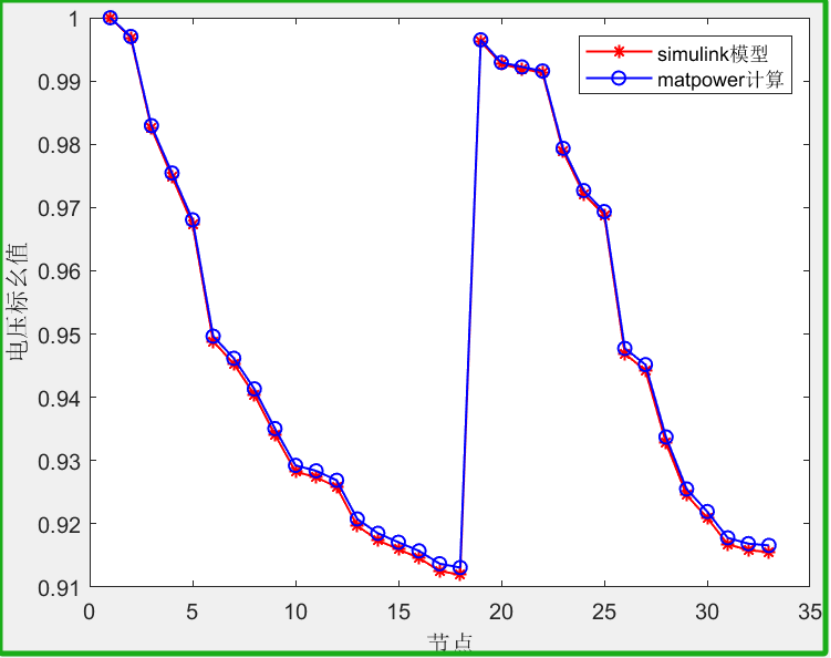

 运行结果
