AUTOSAR TTCAN 时间触发通信解析

深入解析AUTOSAR时间触发CAN通信协议的特性、架构与实现

1. 概述

TTCAN（Time Triggered CAN）是传统CAN（Controller Area Network）协议的扩展，提供了时间触发通信功能，使CAN总线能够支持确定性的实时通信。TTCAN在ISO 11898-4标准中定义，是AUTOSAR基础软件模块中支持的通信协议之一。

TTCAN的主要特点包括：

确定性通信：通过时间触发机制提供确定性的消息传输
时间同步：支持网络时间同步，使各节点保持时间一致性
事件同步：支持事件同步的时间触发通信，允许外部事件触发消息传输
错误处理：提供严格的错误处理机制，增强网络可靠性

AUTOSAR中的TTCAN实现遵循ISO 11898-4标准，支持TTCAN Level 1和Level 2，并与现有CAN栈无缝集成。

2. TTCAN架构设计

2.1 整体架构

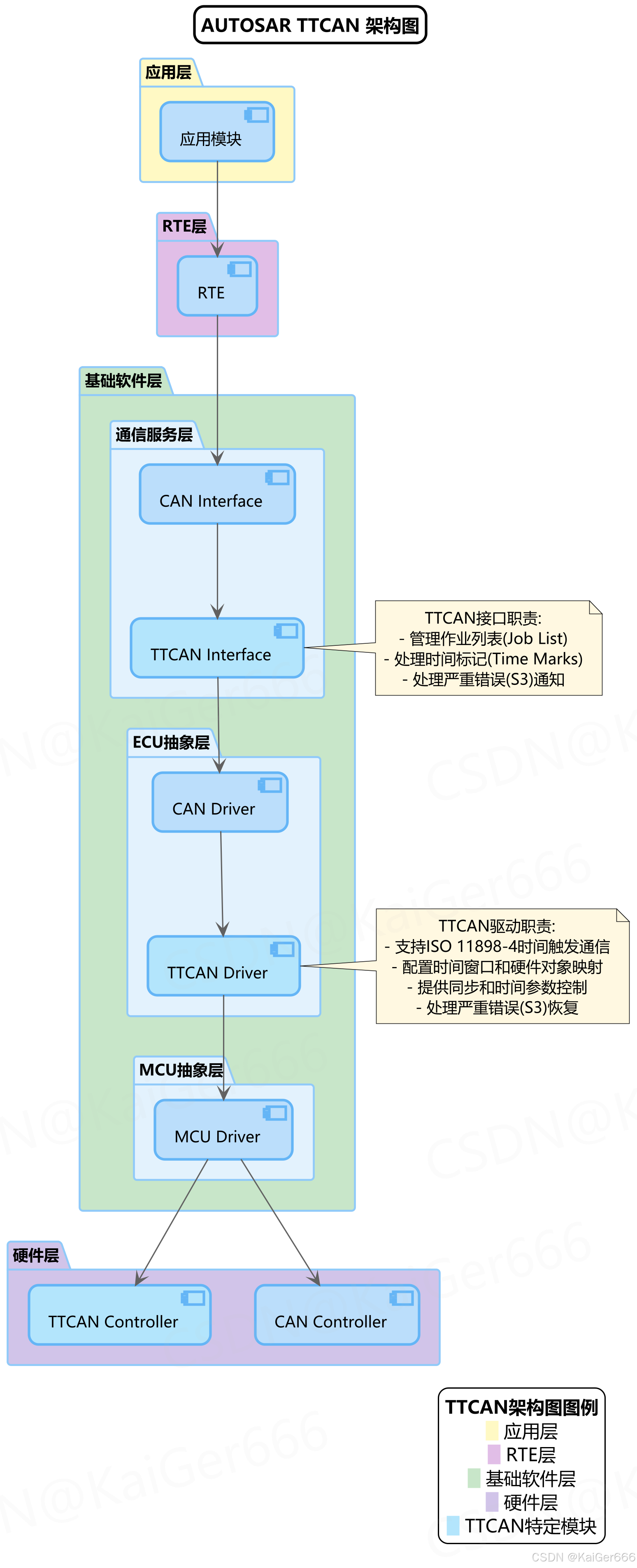

TTCAN在AUTOSAR架构中的位置及其与其他模块的关系如下图所示：

在这里插入图片描述

图2.1 AUTOSAR TTCAN架构图

TTCAN在AUTOSAR架构中的关键层次结构：

应用层：包含使用TTCAN通信的SWC（软件组件）
RTE层：运行时环境，提供应用层与基础软件层的通信接口
基础软件层：
- 通信服务层：包含CAN Interface和TTCAN Interface
- ECU抽象层：包含CAN Driver和TTCAN Driver
- MCU抽象层：包含MCU Driver，与硬件直接交互
硬件层：包含CAN Controller和TTCAN Controller硬件

TTCAN接口和驱动模块的主要职责：

TTCAN接口职责：
- 管理作业列表（Job List）
- 处理时间标记（Time Marks）
- 处理严重错误（S3）通知
TTCAN驱动职责：
- 支持ISO 11898-4时间触发通信
- 配置时间窗口和硬件对象映射
- 提供同步和时间参数控制
- 处理严重错误（S3）恢复

2.2 组件集成

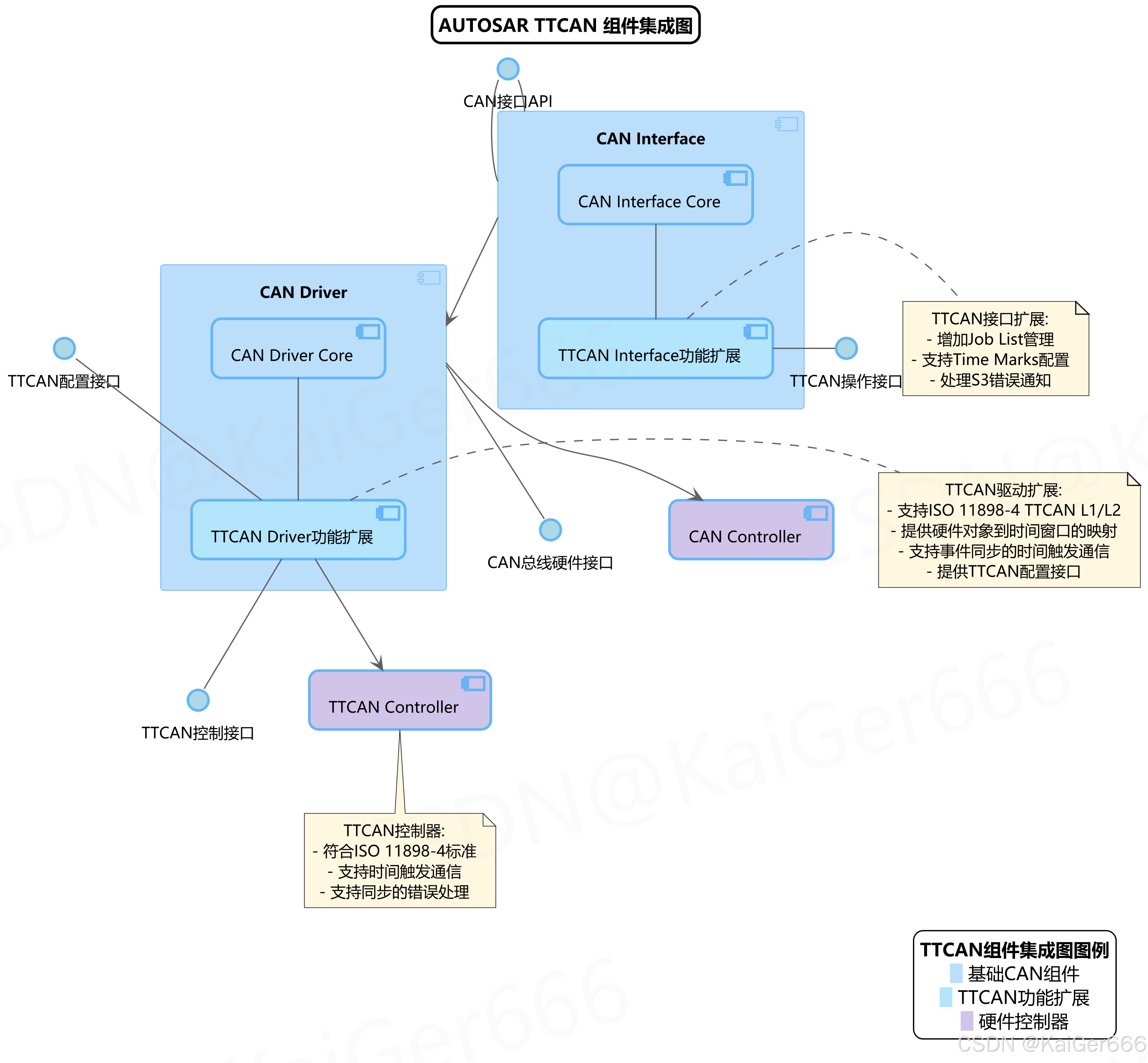

TTCAN组件与标准CAN栈的集成关系如下图所示：

在这里插入图片描述

图2.2 AUTOSAR TTCAN组件集成图

TTCAN组件集成的关键特点：

功能扩展方式：
- TTCAN实现为CAN Interface和CAN Driver的扩展组件
- 复用现有CAN栈功能，避免代码重复
- 通过特定接口提供TTCAN增强功能
接口扩展：
- CAN接口API：标准CAN通信API
- TTCAN配置接口：提供TTCAN特定配置能力
- TTCAN操作接口：提供TTCAN运行时控制
- CAN总线硬件接口：与标准CAN硬件交互
- TTCAN控制接口：与TTCAN控制器特定功能交互
扩展组件职责：
- TTCAN接口扩展：
  - 实现Job List管理
  - 支持Time Marks配置
  - 处理S3错误通知
- TTCAN驱动扩展：
  - 支持ISO 11898-4 TTCAN L1/L2
  - 提供硬件对象到时间窗口的映射
  - 支持事件同步的时间触发通信
  - 提供TTCAN配置接口

这种集成方式确保了TTCAN功能与标准CAN栈的完全兼容，同时避免了重复实现基础功能。

2.3 错误处理机制

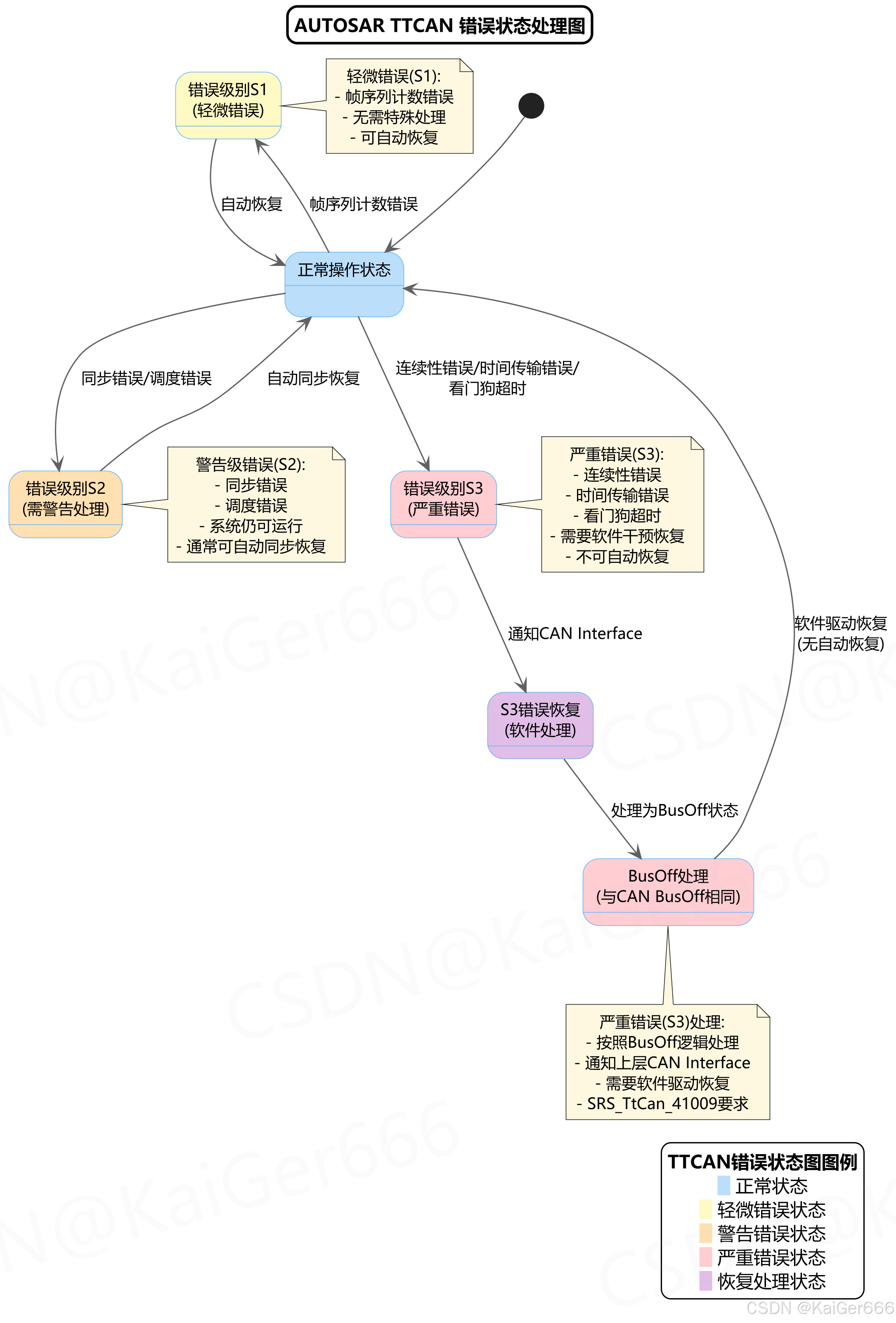

TTCAN错误处理状态机如下图所示：

在这里插入图片描述

图2.3 AUTOSAR TTCAN错误状态处理图

TTCAN错误处理机制包含以下关键状态：

正常操作状态：
- TTCAN正常工作状态
- 处理常规通信请求
错误级别S1（轻微错误）：
- 帧序列计数错误
- 无需特殊处理
- 可自动恢复到正常状态
错误级别S2（需警告处理）：
- 同步错误
- 调度错误
- 系统仍可运行
- 通常可自动同步恢复
错误级别S3（严重错误）：
- 连续性错误
- 时间传输错误
- 看门狗超时
- 需要软件干预恢复
- 不可自动恢复
S3错误恢复（软件处理）：
- 通知CAN Interface
- 进入受控恢复流程
BusOff处理：
- 按照CAN BusOff逻辑处理
- 需要软件驱动恢复
- 无自动恢复机制

根据SRS_TtCan_41009要求，严重错误（S3）不允许自动恢复，必须由软件驱动恢复过程，并按照CAN的BusOff事件处理逻辑进行恢复。

3. 功能需求分析

根据AUTOSAR要求规范（SRS_TTCAN），TTCAN模块需要满足以下功能需求：

3.1 TTCAN支持功能

ISO 11898-4支持 [SRS_TtCan_41001]：
- CAN栈必须支持ISO 11898-4标准定义的时间触发通信
- 必须支持TTCAN Level 1和Level 2
- 支持材料：ISO 11898-4:2004标准
与CAN栈集成 [SRS_TtCan_41002]：
- TTCAN组件必须集成到现有CAN栈中
- 通过API扩展和类型定义提供TTCAN功能
- 避免代码重复，优化资源使用

3.2 CAN驱动扩展功能

硬件对象映射 [SRS_TtCan_41003]：
- 硬件对象须可映射到ISO 11898中定义的所有类型时间窗口
- 配置可在预编译时、链接时或后构建时进行
- 使得硬件对象可配置为在特定时间窗口发送或接收消息
配置接口支持 [SRS_TtCan_41014]：
- ISO 11898-4:2004第10章定义的配置接口必须可配置
- 配置参数允许为预编译时、链接时或后构建时类型
Application_Watchdog配置 [SRS_TtCan_41004]：
- ISO 11898-4:2004第10.1.2.7章节定义的Appl_Watchdog_Limit必须可配置
- 配置参数允许为预编译时、链接时或后构建时类型
时间参数控制 [SRS_TtCan_41005]：
- 必须提供影响时间参数和提供同步信息的手段
- 支持计时参数、同步状态和主状态控制
- 若TTCAN控制器为时序主控，必须可在运行时调整时间参数
事件同步支持 [SRS_TtCan_41006]：
- 必须支持事件同步的时间触发通信
- 满足ISO 11898-4:2004第5.2.3章节要求
- 用于将通信与外部事件同步
事件指示 [SRS_TtCan_41007]：
- 必须根据ISO 11898-4:2004第10.2.2章节"中断状态向量"指示发生的事件
- 使应用程序能够对发生的事件做出反应
严重错误通知 [SRS_TtCan_41008]：
- 启用TTCAN功能的CAN驱动必须在TTCAN控制器进入错误级别S3时提供通知
- 通过调用CAN接口中实现的静态（非可配置）回调函数进行通知
严重错误恢复 [SRS_TtCan_41009]：
- 不得自动从严重错误（S3）恢复
- 恢复过程必须由软件驱动
- 遵循ISO 11898-4:2004第9章故障处理规范

3.3 CAN接口扩展功能

作业列表配置 [SRS_TtCan_41010]：
- 必须可配置作业列表（Job List）
- 在预编译时配置，且按控制器配置
- 用于处理BasicCAN硬件对象
作业列表执行 [SRS_TtCan_41011]：
- 如果作业列表可用，必须由单独的作业列表执行函数执行
- 作业列表执行函数可在任务或中断上下文中调用
- 用于处理BasicCAN硬件对象
时间标记配置 [SRS_TtCan_41012]：
- ISO 11898-4:2004中的"时间标记"必须可配置
- 在预编译时配置
严重错误处理 [SRS_TtCan_41013]：
- 发生的严重错误（S3）必须按照BusOff处理
- 处理和恢复方式与BusOff事件相同
- 参考CAN SRS中的SRS_Can_01029

4. 非功能需求分析

4.1 与CAN栈集成要求

TTCAN的非功能需求主要集中在与现有CAN栈的集成方面：

集成策略 [SRS_TtCan_41002]：
- TTCAN组件必须集成到现有CAN栈中
- CAN栈不得重复存在（代码优化）
- 通过API、类型定义和功能扩展提供TTCAN支持
资源优化：
- 复用现有CAN栈功能，避免代码冗余
- 通过功能扩展方式实现，而非独立模块
- 确保内存和CPU资源高效使用
配置一致性：
- TTCAN配置必须与CAN配置保持一致
- 预编译时、链接时和后构建时配置支持
- 确保配置管理的统一性
错误处理一致性：
- TTCAN错误处理与现有CAN错误处理保持一致
- 严重错误（S3）与BusOff事件处理逻辑相同
- 确保上层应用对错误处理的一致性体验

5. 总结

AUTOSAR TTCAN扩展为传统CAN通信提供了确定性时间触发能力，满足了对实时性要求较高的应用场景需求。通过分析TTCAN的架构、功能需求和非功能需求，我们可以总结出以下关键点：

架构特点：
- 作为CAN栈的功能扩展实现，确保资源优化
- 清晰的层次结构，与AUTOSAR整体架构保持一致
- 模块化设计，实现功能和职责明确分离
功能优势：
- 支持确定性通信，提高系统实时性
- 提供时间同步和事件同步机制
- 完善的错误处理和恢复机制
- 灵活的配置选项支持不同应用需求
应用场景：
- 需要高确定性的实时控制系统
- 要求精确时间同步的分布式系统
- 安全关键型应用，如动力总成控制、底盘控制
- 需要事件触发与时间触发结合的混合通信场景
