STM32G474VET6-CAN FD使用经典模式+过滤报文ID

news 2025/5/13 10:55:58

文章目录

CAN协议
CUBEMAX生成
CAN代码
- tim.c
- tim.h
- fdcan.c
- fdcan.h
- main.c
- 简单描述总结
测试
- 测试1
- 测试2
- 测试3
- 测试4
- 测试5
- 测试6

CAN协议

协议了解即可，主要了解，报文格式（比如标准格式的，数据帧：帧起始+仲裁段+控制段+数据段+CRC段+ACK段+帧结束），还是应用为主。

CUBEMAX生成

功能是：PE7 PE8 借助定时器2和6，分别以100ms和1s间隔闪烁。
接收/发送can报文

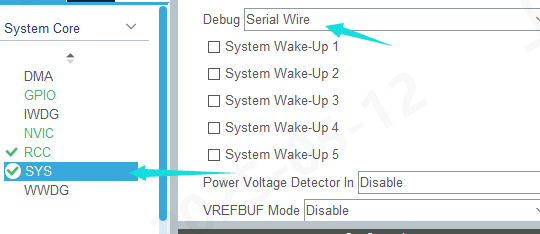

首先打开系统串口调试（可以直接将cubemax生成代码到项目工程里，后面直接更新生成即可）

在这里插入图片描述

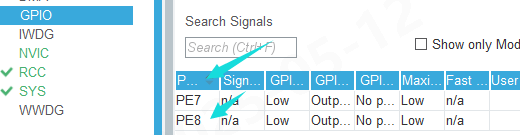

GPIO配置：

在这里插入图片描述

时钟树配置：

配置主频72MHZ：

在这里插入图片描述
FDCAN时钟选择:

在这里插入图片描述

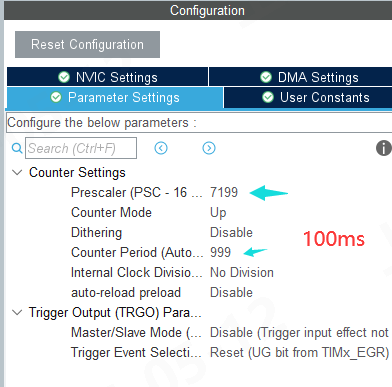

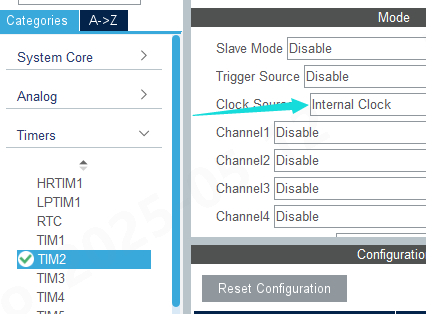

定时器2配置：
在这里插入图片描述

在这里插入图片描述

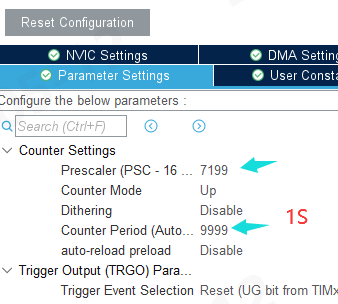

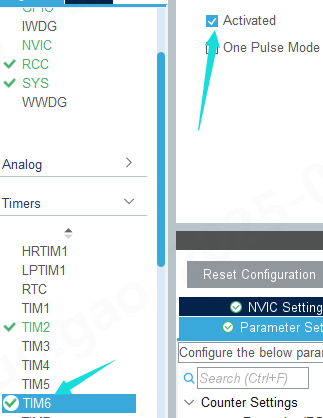

定时器6配置：
在这里插入图片描述

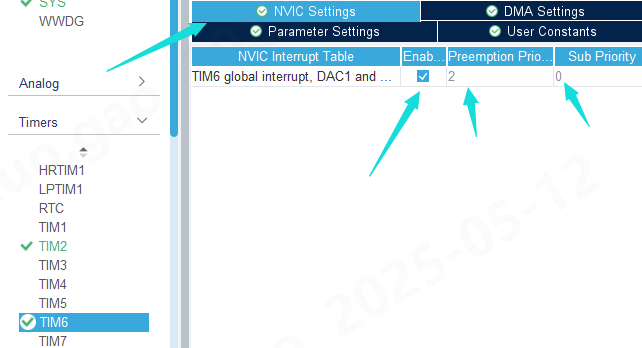

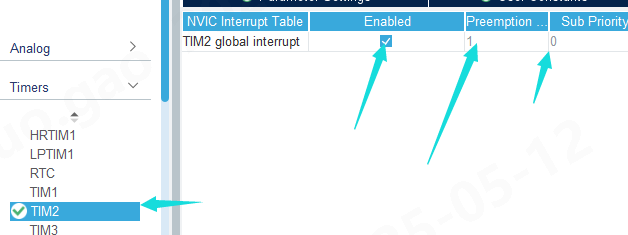

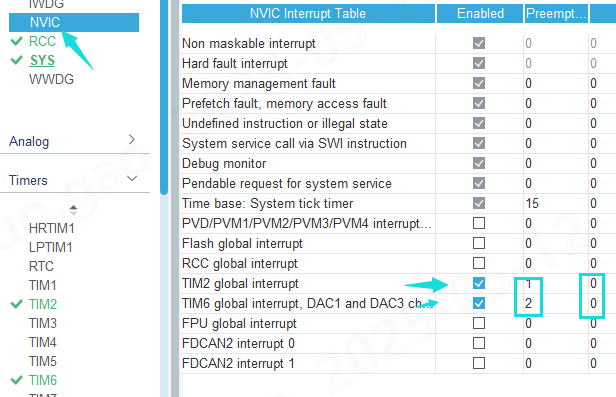

开启中断，以及设置中断抢占优先级为1，2 相应优先级都是默认为0：

在这里插入图片描述

定时时间计算：
Time = 72MHZ / （（PSC +1）（Count Period+1）） = 72MHZ / （（7199+1）*（9999+1）） = 1s*

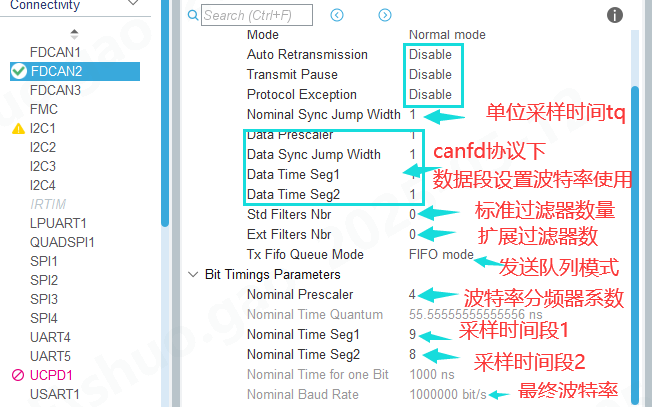

CAN FD配置：

在这里插入图片描述

波特率计算：
baud = 72MHZ / ( (Nominal Sync Jump + Seg1+Seg2) 波特率分频系数 )
= 72Mbps/ ((1+9+8)8)
= 500 000bps
= 500kbps

再比如要1MHZ的话那就是设置波特率分频系数（Nominal Prescaler）为4，其它不变就是如图。

这里我在程序中将波特率分频系数（Nominal Prescaler）为8 了所以使用的是500kbps。

CAN代码

借助STM32CUBEMAX生成+编写接收/发送：

生成的肯定不能直接使用的：比如要自己编写Tim2 Tim6 的定时器中断服务函数，以及开启定时器计数，

tim.c

/* USER CODE BEGIN Header */
/********************************************************************************* @file    tim.c* @brief   This file provides code for the configuration*          of the TIM instances.******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "tim.h"/* USER CODE BEGIN 0 *//* USER CODE END 0 */TIM_HandleTypeDef htim2;
TIM_HandleTypeDef htim6;/* TIM2 init function */
void MX_TIM2_Init(void)
{/* USER CODE BEGIN TIM2_Init 0 *//* USER CODE END TIM2_Init 0 */TIM_ClockConfigTypeDef sClockSourceConfig = {0};TIM_MasterConfigTypeDef sMasterConfig = {0};/* USER CODE BEGIN TIM2_Init 1 *//* USER CODE END TIM2_Init 1 */htim2.Instance = TIM2;htim2.Init.Prescaler = 7199;htim2.Init.CounterMode = TIM_COUNTERMODE_UP;htim2.Init.Period = 999;htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;if (HAL_TIM_Base_Init(&htim2) != HAL_OK){Error_Handler();}sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;if (HAL_TIM_ConfigClockSource(&htim2, &sClockSourceConfig) != HAL_OK){Error_Handler();}sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;if (HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig) != HAL_OK){Error_Handler();}/* USER CODE BEGIN TIM2_Init 2 *//* USER CODE END TIM2_Init 2 */}
/* TIM6 init function */
void MX_TIM6_Init(void)
{/* USER CODE BEGIN TIM6_Init 0 *//* USER CODE END TIM6_Init 0 */TIM_MasterConfigTypeDef sMasterConfig = {0};/* USER CODE BEGIN TIM6_Init 1 *//* USER CODE END TIM6_Init 1 */htim6.Instance = TIM6;htim6.Init.Prescaler = 7199;htim6.Init.CounterMode = TIM_COUNTERMODE_UP;htim6.Init.Period = 9999;htim6.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;if (HAL_TIM_Base_Init(&htim6) != HAL_OK){Error_Handler();}sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;if (HAL_TIMEx_MasterConfigSynchronization(&htim6, &sMasterConfig) != HAL_OK){Error_Handler();}/* USER CODE BEGIN TIM6_Init 2 *//* USER CODE END TIM6_Init 2 */}void HAL_TIM_Base_MspInit(TIM_HandleTypeDef* tim_baseHandle)
{if(tim_baseHandle->Instance==TIM2){/* USER CODE BEGIN TIM2_MspInit 0 *//* USER CODE END TIM2_MspInit 0 *//* TIM2 clock enable */__HAL_RCC_TIM2_CLK_ENABLE();/* TIM2 interrupt Init */HAL_NVIC_SetPriority(TIM2_IRQn, 1, 0);HAL_NVIC_EnableIRQ(TIM2_IRQn);/* USER CODE BEGIN TIM2_MspInit 1 *//* USER CODE END TIM2_MspInit 1 */}else if(tim_baseHandle->Instance==TIM6){/* USER CODE BEGIN TIM6_MspInit 0 *//* USER CODE END TIM6_MspInit 0 *//* TIM6 clock enable */__HAL_RCC_TIM6_CLK_ENABLE();/* TIM6 interrupt Init */HAL_NVIC_SetPriority(TIM6_DAC_IRQn, 2, 0);HAL_NVIC_EnableIRQ(TIM6_DAC_IRQn);/* USER CODE BEGIN TIM6_MspInit 1 *//* USER CODE END TIM6_MspInit 1 */}
}void HAL_TIM_Base_MspDeInit(TIM_HandleTypeDef* tim_baseHandle)
{
