嵌入式学习笔记 - 关于结构体成员地址对齐问题

一  在没有#pragma pack（）这个宏声明的情况下

C语言中结构体成员分配内存大小时需要满足2个条件，这也是内存对齐的原则：

①每个成员变量的起始地址必须为其数据类型所占空间大小的整数倍

②结构体所占空间总大小为其最大数据类型成员变量大小的整数倍

例如：

其地址分配如下图，因为b的大小位4字节，所以起始地址必须另起一行，放在起始为0，4，8，C起始地址的内存地址，又因为结构体总大小为最大成员变量的整数倍，所以此结构体大小为4*3=12byte。

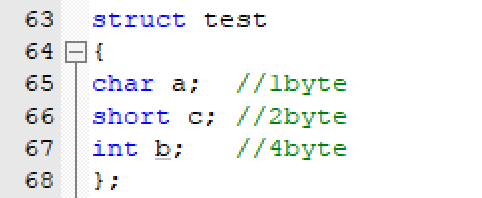

再例如：

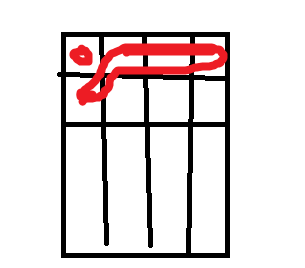

其地址分配如下图，因为c的大小位2字节，所以起始地址可以放在起始为0，2，4，8起始地址的内存地址，又因为结构体总大小为最大成员变量的整数倍，所以此结构体大小为4*2=8byte。

二 在有#pragma pack（）这个宏声明的情况下，规则要改一下：

是按照这个宏声明的和实际数据类型中最大值较小的那个来决定

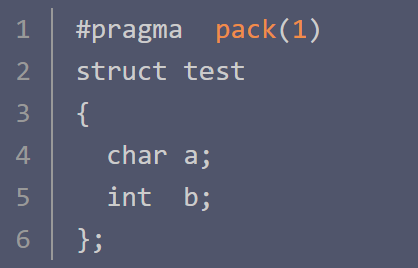

例如：当宏声明比实际数据类型中最大值小时：

因为加了#pragma pack(1)，按照如下图分配地址，结果为5

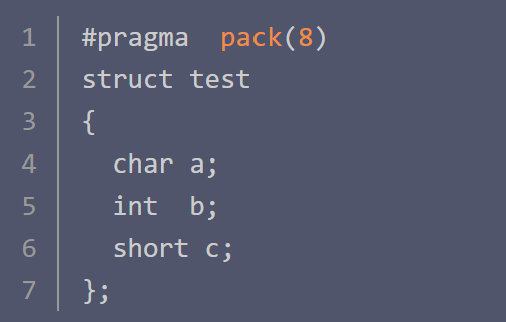

当宏声明#pragma pack(8)比实际数据类型中最大值（这里为4）大时，还是按照实际数据类型进行分配地址：

如下图，结果为12
