IO-Link系列集线器（三格电子）
一、产品概述
1.1产品用途
IO-Link系列集线器是一系列数字量输入输出I/O设备，可以将标准开关量信号接入到此设备。通过此集线器方便的将大量的I/O点位接入到IO-Link主站，进而接入到PLC控制系统。
IO-Link通信接口和8个I/O接口(16个IO点位)均采用M12规范的接口形式。协议符合IO-Link V1.1版本要求，支持COM2通讯速率，可以连接各品牌的IO-Link主站。
1.2产品特点
（1）高达IP67防护等级。
（2）符合IO-Link V1.1标准。
（3）支持COM2通讯速率。
（4）I/O通道可连接标准开关量信号。
（5）单个I/O端口最大支持500mA输出电流，模块总限流2A。
（6）LED状态显示通讯状态以及I/O点位状态。
1.3产品参数
| IO-Link通信参数 | |
| IO-Link版本 | V1.1 |
| 通信速率 | COM2(38.4kbps) |
| 最小循环时间 | 可配置I/O方向的为3.2ms，固定I/O方向的为2.4ms。 |
| 过程数据长度 | 固定输入方向的长度为2个字节输入； 固定输出方向的长度为2个字节输出； 可配置输入输出方向的长度为2字节输入和2字节输出。 |
| 通信距离 | ≤20米 |
| 电气参数 | |
| 工作电压 | 24VDC |
| 空载电流 | 20mA |
| 单通道输出电流 | 最大500mA |
| 总输出电流 | 最大2A |
1.4技术指标
（1）电磁兼容指标：
EFT：level 4;class A
浪涌：level 2;class A
静电：level 3;class A
（2）环境温度：运输和存储：-40℃~+70℃；工作温度：-20℃~+60℃

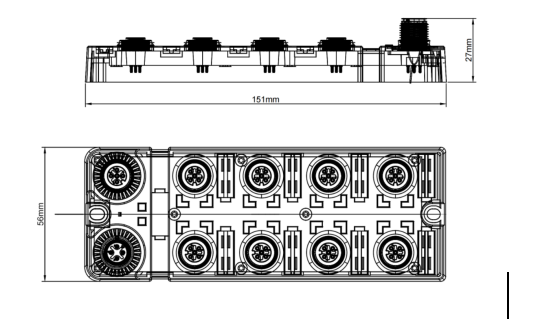

（3）外形尺寸：（长）151mm×（宽）56mm×（厚）27mm
二、接口及指示灯
2.1接口
- IO-Link接口为M12-A，针端。
-
Pin
功能
1
供电电源+24V
2
NC
3
供电电源GND
4
C/Q，IO-Link数据传输通道
- I/O接口为M12-A，孔端。
-
Pin
1
供电电压，+24V
2
DI/DO 1，信号输入/输出1
3
0V，供电电源GND
4
DI/DO 0，信号输入/输出0
5
NC
2.2指示灯
| 名称 | 状态 | |
| 电源指示灯 | 亮 | 电源正常 |
| 灭 | 电源供电异常或未上电 | |
| IO-Link指示灯 | 亮 | 通信异常 |
| 闪烁 | 通信正常 | |
| 灭 | 电源供电异常或未上电 | |
| 输入指示灯 | 亮 | PNP型，通道信号输入高 |
| NPN型，通道信号输入低 | ||
| 灭 | PNP型，通道信号输入低 | |
| NPN型，通道信号输入高 | ||
| 输出指示灯 | 亮 | PNP型，通道信号输出高 |
| NPN型，通道信号输出低 | ||
| 灭 | PNP型，通道信号输出高阻 | |
| NPN型，通道信号输出高阻 |

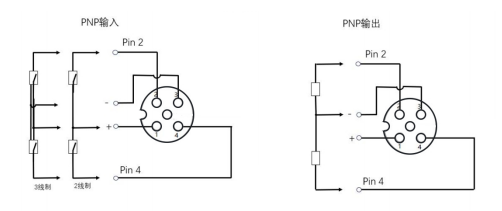

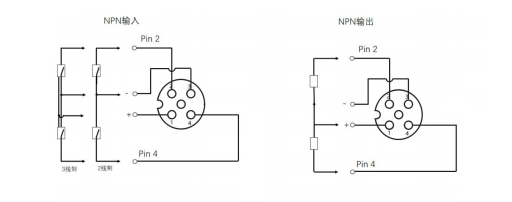

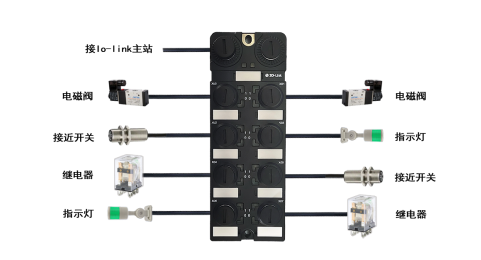

- 接线实例

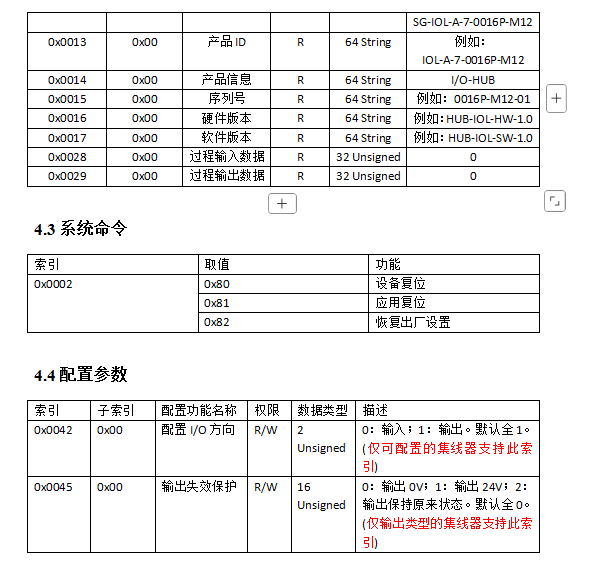

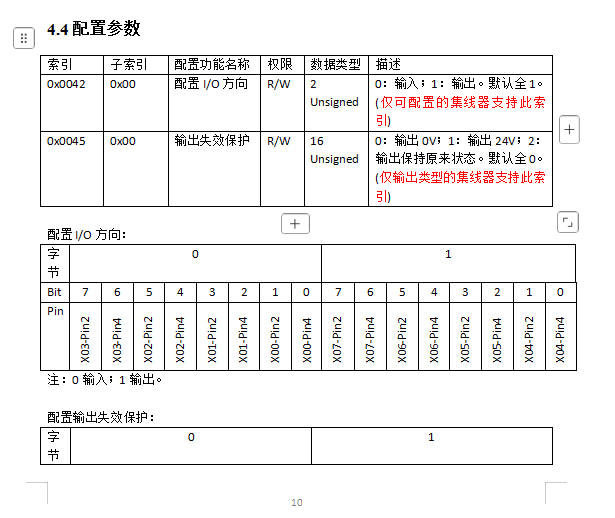

四、功能描述
五、应用实例
本实例使用三格电子的SG-PN-IOL-8A-001网关将三格电子的SG-IOL-A-7-0016P-M12集线器接入到西门子1200PLC，1200PLC控制集线器输出点位。
5.1 硬件接线
把集线器的M12-A针端与主站P1端口(接到P1~P8任意端口都可以，这里仅用P1端口举例)用线缆连接起来。把西门子1200型号的PLC网口与SG-PN-IOL-8A-001的IN口相连(IN或OUT都可以，这里仅用IN举例)。电源端口接入DC24V电源。
5.2 西门子1200PLC与 SG-PN-IOL-8A-001组态
Profinet 配置需要使用西门子公司软件TIA和SG-PN-IOL-8A-001的GSD 文件，在使用之前要确保已在电脑安装TIA并拿到GSD文件和集线器的IODD描述文件（GSD 文件和IODD文件在本公司官网自行下载）。
下面以 TIA v19 和西门子 1214C 为例演示监控数据，用户应当根据实际 TIA 版本和 PLC 型号进行变更。

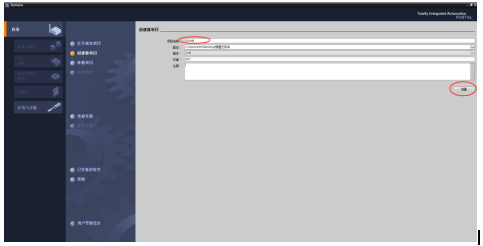

①给设备上电，使用网线连接设备、电脑和 PLC；打开 TIA v19 软件，创建新项目 IOLINK（项目名称随意），如下图：

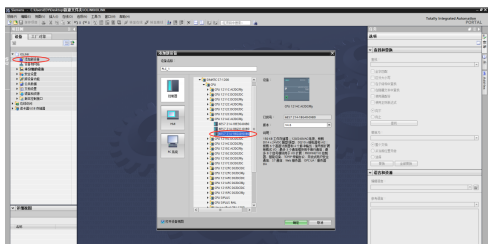

②点击“打开项目视图”，之后进入如下页面，点击“添加新设备”，选择使用的 PLC 型号。

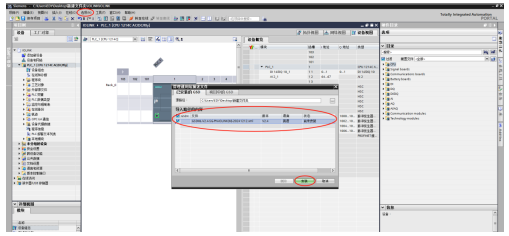

③点击“选项”下的“管理通用站描述文件（GSD）”，在弹出窗口上选择
保存 GSD 文件的路径，勾选 GSD 并点击“安装”。如下图：

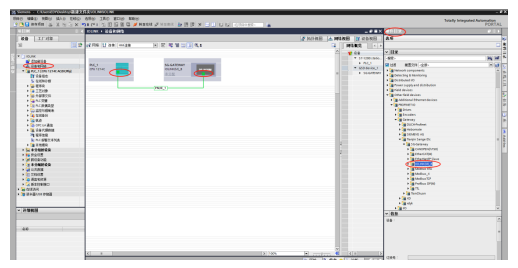

④切换到“设备和网络”页面，在硬件目录找到刚添加的硬件（IOLINK(M)_8）并双击，之后用鼠标连接 PLC 和SG-GATEWAY。如下图：

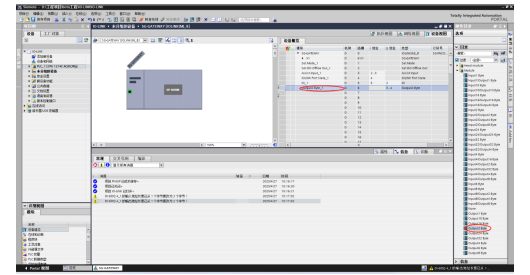

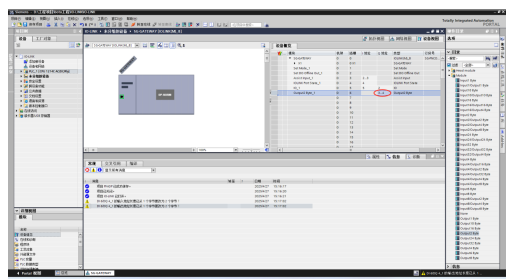

⑤双击“SG-GATEWAY”进入配置页面，在槽 1拖入Output2 Byte_1 模块。如下图：
备注：这里插槽具体插入哪个模块，要根据实际接入的集线器决定(固定输入方向的为输入2字节；固定输出方向的为输出2字节，可配置输入输出方向的为4字节)。SG-IOL-A-7-0016P-M12型号是固定输出方向，过程数据是2个字节的长度。
⑥在网络视图右键设备，选择分配设备名称。

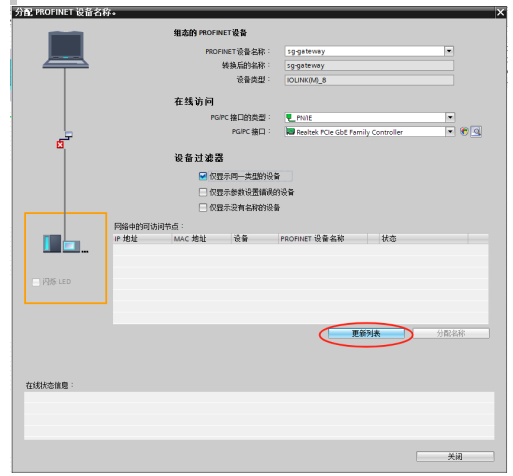

⑦进入如下页面，点击更新列表。

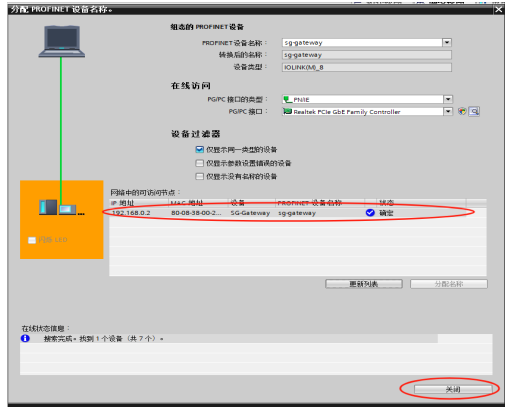

⑧分配后如下图，然后点击关闭

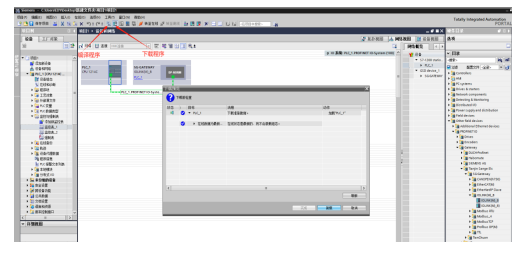

⑨编译，下载程序。
⑩在博图环境中操作插槽映射的数据
先查看端口1插槽的映射地址，这里是O区的第3个字节和第4个字节。

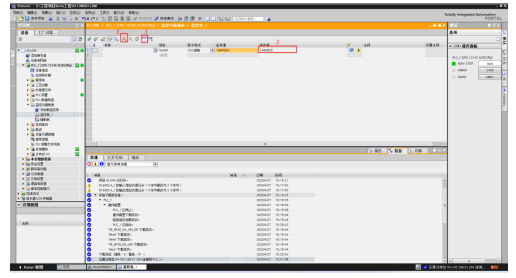

监控数据，如下图：
PN从转IOLINK主的端口1的①号灯点亮。PN灯闪烁。
操作插槽中对应点位的数据，可以看到集线器数据实时变化。

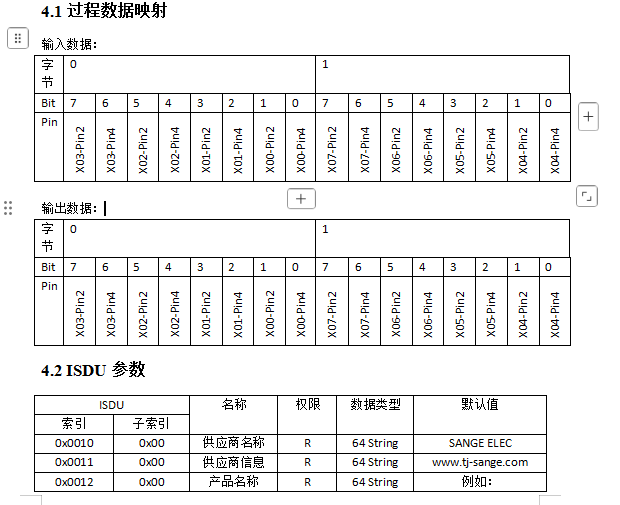

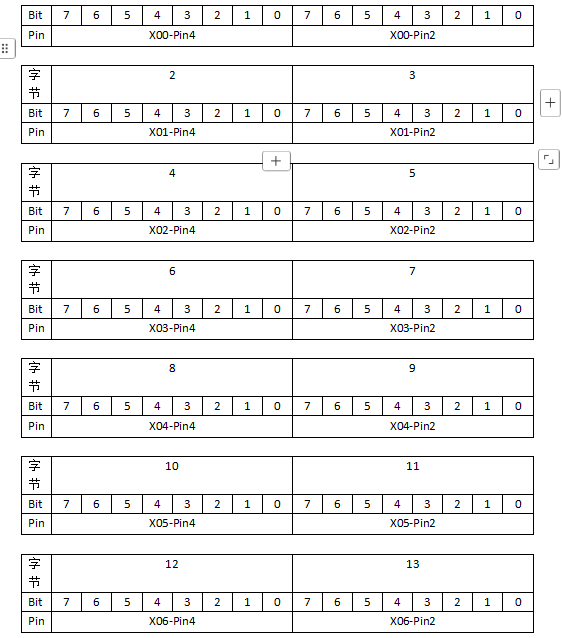

集线器输出过程数据含义见4.1中的过程数据映射。
