双端口ram与真双端口ram的区别
-
端口独立性
-

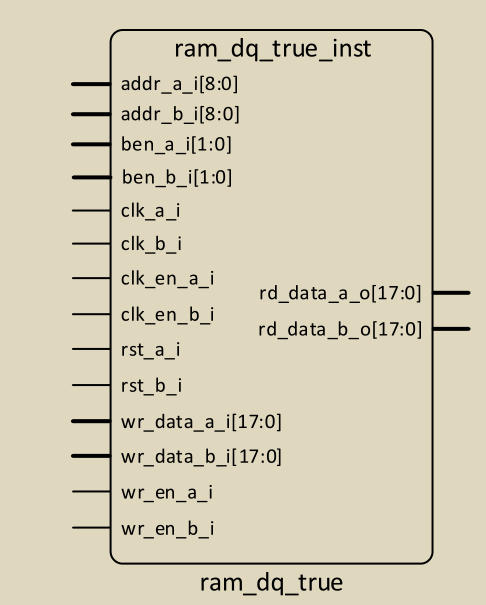

真双端口RAM：拥有两个完全独立的读写端口（Port A和Port B），每个端口都有自己的地址总线、数据总线、时钟、使能信号和写使能信号。这意味着两个端口可以同时进行读写操作，且互不干扰。
-
-

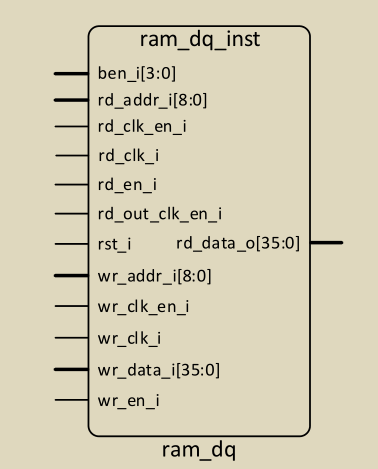

伪双端口RAM：虽然也有两个端口，但通常一个端口用于读操作，另一个端口用于写操作，或者两个端口都可以进行读写，但在某些实现中可能不支持同时读写同一地址。伪双端口RAM的端口在资源使用上可能有所共享或限制。
-
-
-
同时访问能力
- 真双端口RAM：支持两个端口在同一时钟周期内对不同地址进行同时读写操作，甚至可以在某些条件下对同一地址进行读写（但行为可能未定义，如文件所述，写和读同时发生在同一地址时，行为不保证）。
- 伪双端口RAM：虽然理论上也支持两个端口的操作，但在实际实现中，可能不支持两个端口在同一时钟周期内对同一地址进行读写，或者这种操作的行为是未定义的。
-
配置灵活性
- 真双端口RAM：提供了更高的配置灵活性，因为两个端口是完全独立的，可以根据需要分别配置地址宽度、数据宽度、时钟频率等。
- 伪双端口RAM：配置灵活性可能较低，因为两个端口之间可能存在一定的资源共享或限制，例如地址总线或数据总线的宽度可能需要在两个端口之间平衡。
-
资源使用
- 真双端口RAM：由于需要支持两个完全独立的端口，因此通常会消耗更多的FPGA资源，包括更多的LUTs（查找表）、寄存器和EBR（嵌入式块RAM）资源。
- 伪双端口RAM：相对于真双端口RAM，伪双端口RAM可能更节省资源，因为它在某些方面实现了资源共享或限制。
-
应用场景
- 真双端口RAM：适用于需要高并发访问的场合，如高速数据缓冲、多处理器系统中的共享内存等。
- 伪双端口RAM：适用于对并发访问要求不那么严格的场合，或者当资源有限时，作为一种折衷方案。
