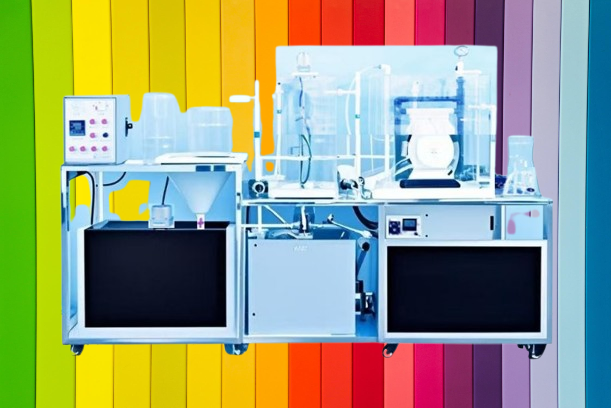

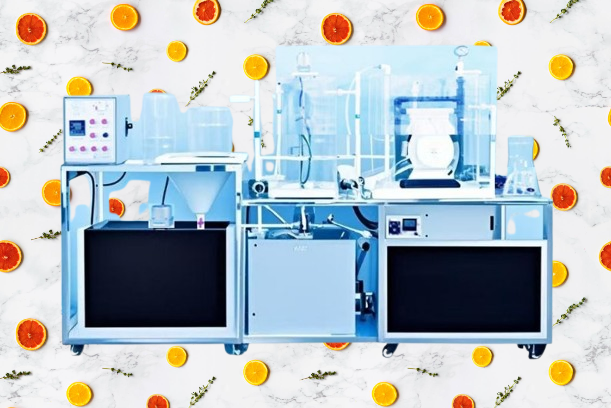

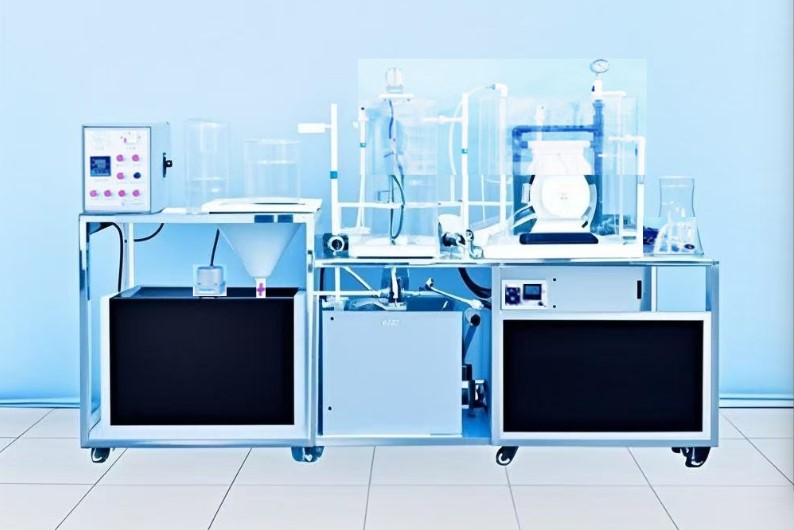

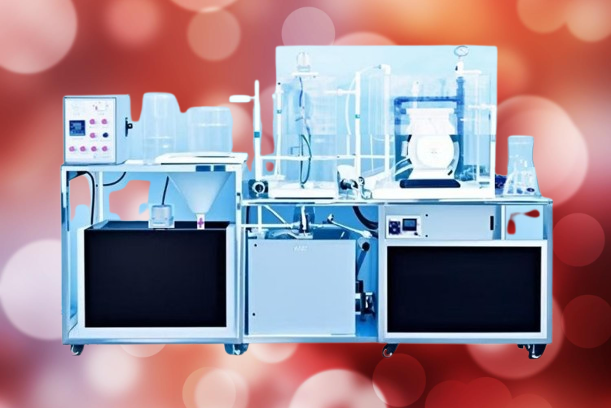

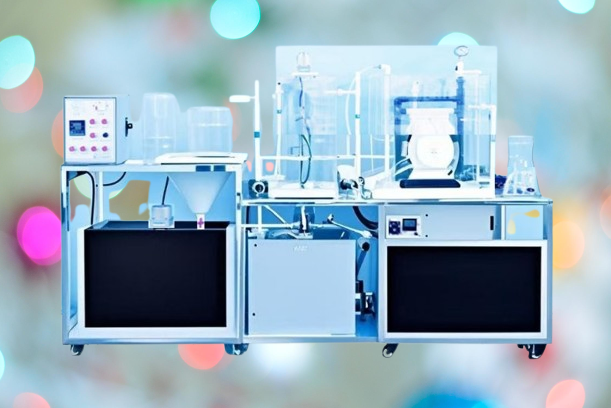

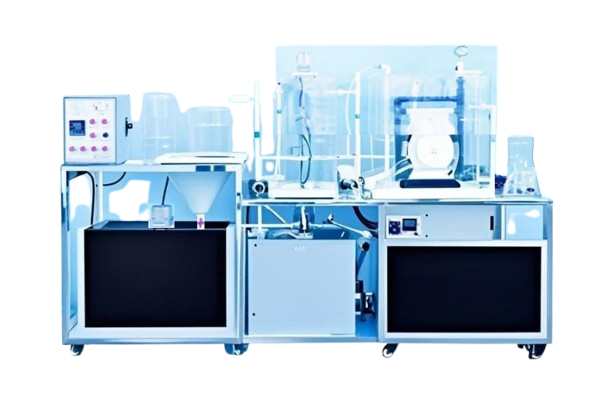

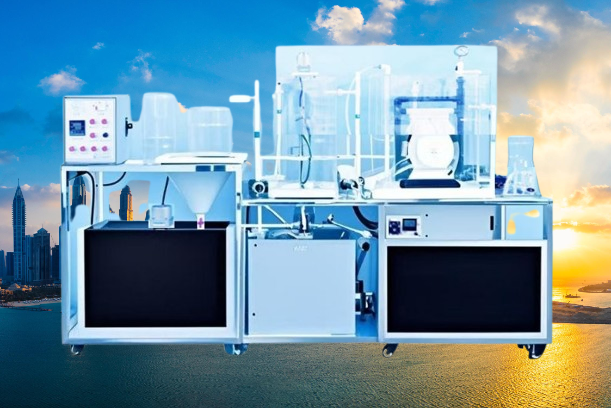

JGL051厌氧反应加膜生物反应实验装置

JGL051厌氧反应加膜生物反应实验装置
一.实验目的
1.了解厌氧反应的构造和工作原理。
2.掌握膜生物反应器的设计和运行的参数。
3.了解厌氧反应与膜生物反应相结合的处理技术。
二.技术指标
1.处理流量：2～5L/h。
2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
4.装置外形尺寸：1900mm×450mm×1900mm。
三.主要配置及参数

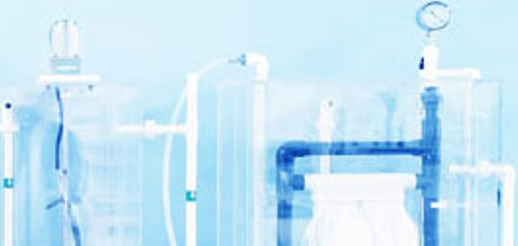

1.厌氧反应器圆柱体1套、初沉池1套、膜生物反应器1套：透明有机玻璃材质。
2.原水箱和清水箱1只：白色10mm厚PP板，水箱底板上安装有放空阀，方便将水排净。
3.搅拌装置1套，含不锈钢搅拌桨1个，定速电机1台：电压220V、功率25W、15K、90转/min。
4.不锈钢加热恒温水箱1套、温度控制系统1套、循环水泵1台、水泵1台、隔膜抽吸泵1台、膜组件1套、曝气泵1台。
5.流量测量与调节：转子流量计，进水流量1_{10L/h、出水流量计1只1}10L/h、气体流量100~1000L/h。
6.304不锈钢台面、池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。
7.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
8.管道、阀门、弯头：UPVC。
9.不锈钢框架实验台（3030mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
