18.模方ModelFun设置教程

摘要：本文主要介绍模方ModelFun软件设置操作，包含：设置基准面、全局设置、启动任务引擎、视图裁切、视图背景色。

1.设置基准面

“设置基准面”可与“标牌修补”配套使用，基准面设置包含：水平基准面，垂直基准面，取消基准面三个选择，调整功能可对基准面进行平移或旋转操作。

2.全局设置

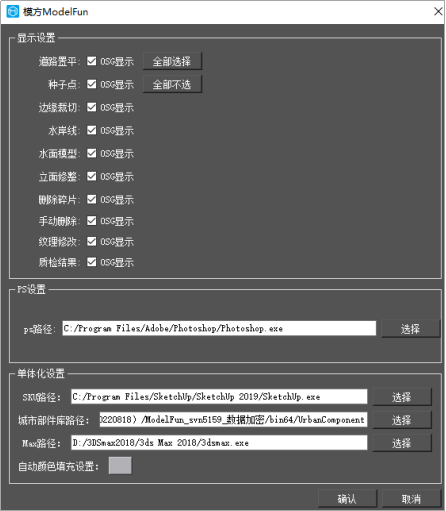

显示设置：数据处理为了显示方便，“总体模型视图/OSGB”可显示所有操作线，在显示设置中可对操作线显示进行勾选。

联动第三方软件的路径需要在这里提前设置好，包括“PS 路径”、“SketchUp”路径、“3ds Max”路径。

图 显示设置

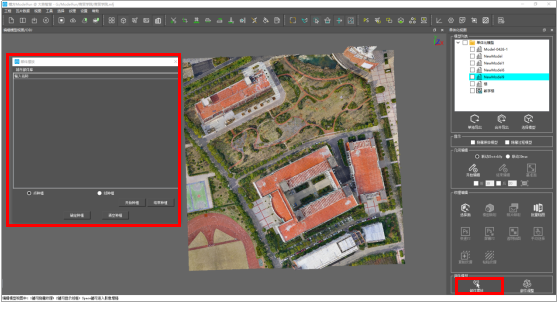

城市部件库路径：加载部件库的路径，添加后会自动读取部件。可以在部件库查看。

图 部件库查看

3.视图裁切

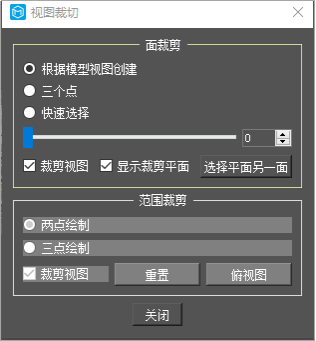

用于隐藏部分模型，便于遮挡处纹理修复。仅OSGB的工程，对OSGB进裁切；OSGB+OBJ 创建的工程，仍对OBJ进行裁切。

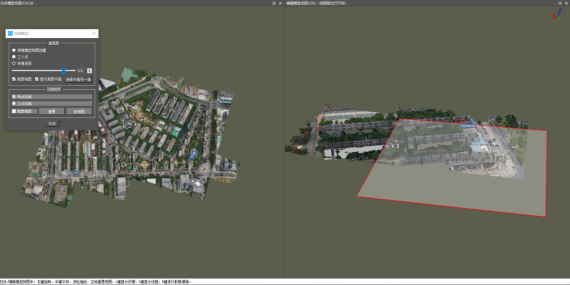

图 视图裁切

面裁剪有：

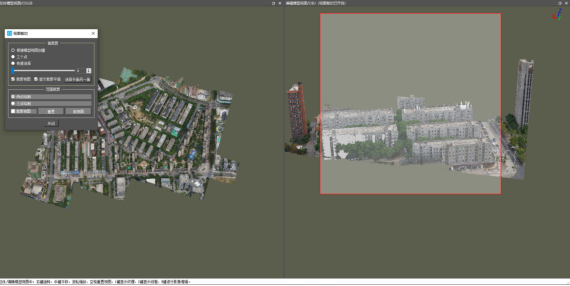

1）根据模型视图创建：以屏幕窗口作为视图裁切面，拖动滑块，改变裁切面位置。

图 根据模型视图创建

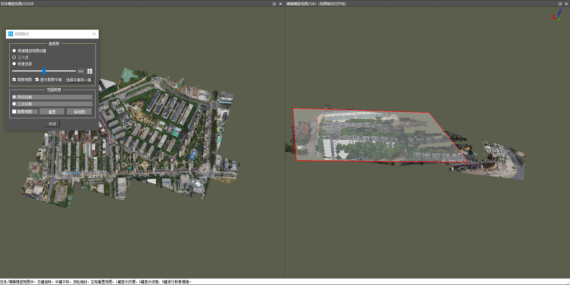

2）三点确定裁切平面：在模型上选择三点来确定裁切平面。

图 三点确定裁切平面

3）快速选择：点击模型上一点，以该点高程作为裁切面。

图 快速选择裁切

范围裁剪有：

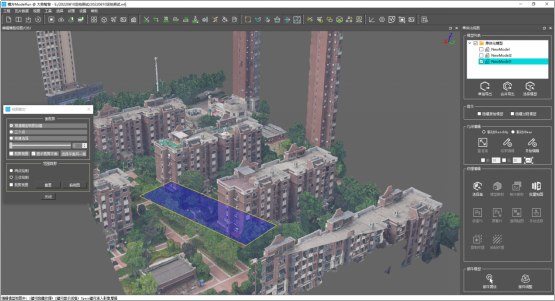

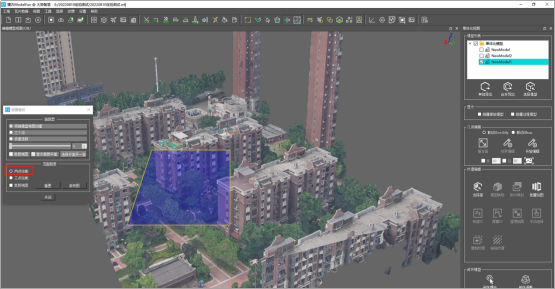

1）两点绘制：框选显示范围。

图 两点绘制

2）三点绘制：三个点框选显示范围。

图 三点绘制

3）俯视图：显示俯视图。

图 俯视图

4.启动任务引擎

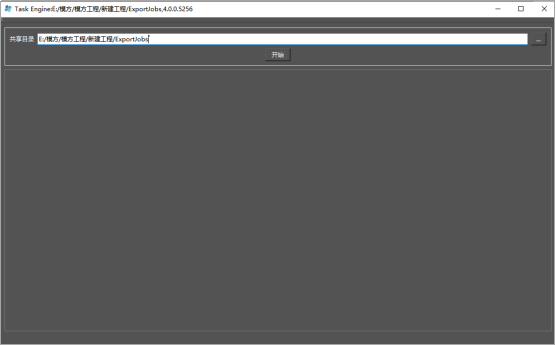

此功能用于设置当前机器需要处理的任务路径，共享目录即为模方引擎任务路径，路径指向需要导出数据的模方工程下 expotjobs 文件夹。点击开始，启动任务引擎后，就可以多机运行。

图 启动引擎

5.视图背景色

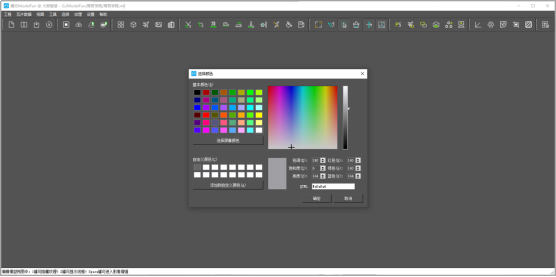

可以调整视图背景色，便于发现破洞。

图 调整视图背景色
