ESD防护ANT静电防护方案

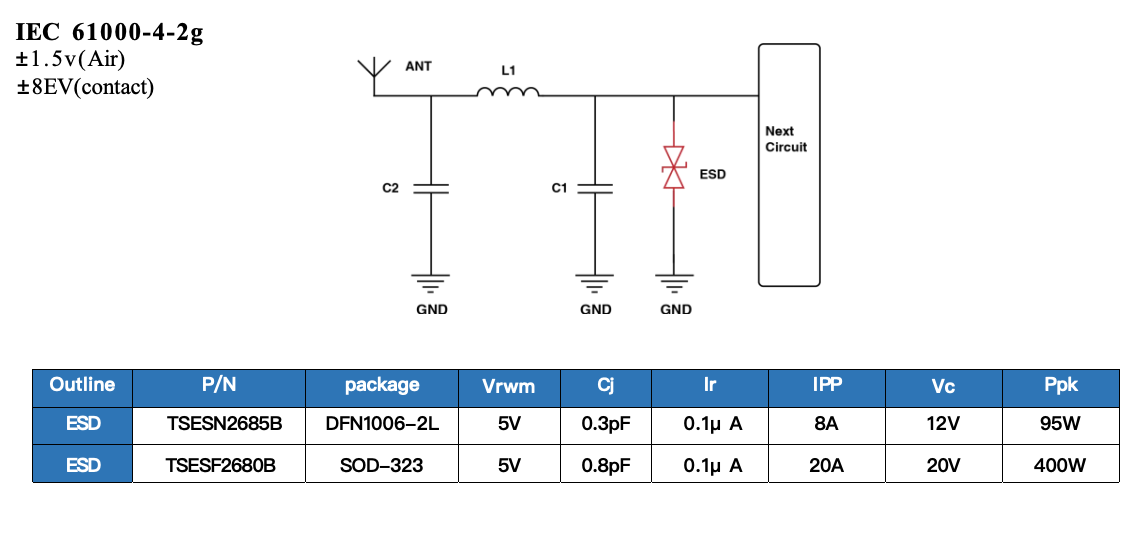

这张电路图展示了一个IEC 61000-4-2 ANT静电防护方案，该方案旨在保护电路免受静电放电（ESD）的影响，确保电路的稳定性和可靠性。下面是对该方案的详细描述：
工作原理
静电放电（ESD）是一种常见的电磁干扰现象，它可能通过天线（ANT）等端口进入电路，对敏感元件造成损害。为了有效减少ESD对电路的影响，该方案在天线输入端加入了滤波和过压保护元件。这些元件协同工作，能够滤除高频噪声，并在ESD发生时迅速将过电压引导至地，从而保护后续电路不受损害。
实现方式
滤波元件：
- C1和C2：这两个电容用于滤波，能够滤除高频噪声，防止其进入后续电路。同时，它们的接地（GND）连接有助于将噪声引导至地，进一步保护电路。
- L1：这个电感可能用于天线的阻抗匹配，确保信号的有效传输。此外，它与电容一起构成LC滤波器，进一步滤除噪声，提高电路的抗干扰能力。
ESD保护二极管：
ESD：这是该方案的核心保护元件。当静电放电发生时，ESD保护二极管会迅速导通，将过电压引导至地，从而保护后续电路免受损害。它的快速响应和高浪涌吸收能力是确保电路安全的关键。
关键元件的作用
C1和C2（电容）：
- 滤除高频噪声，防止噪声进入电路，影响电路的正常工作。
- 通过接地连接，将噪声引导至地，进一步保护电路免受噪声干扰。
L1（电感）：
- 可能用于天线的阻抗匹配，确保信号的有效传输，减少信号反射和损失。
- 与电容一起构成LC滤波器，进一步滤除噪声，提高电路的抗干扰能力和稳定性。
ESD（ESD保护二极管）：
- 在静电放电发生时迅速导通，将过电压引导至地，保护电路免受损害。
- 它的快速响应和高浪涌吸收能力是确保电路在ESD事件中安全的关键。
器件参数
L1（电感）：
| P/N | L0(μH) | Rdc(mΩ) | Heat rating current | Saturation current | |||
| Typical | Max | Typical | Max | Typical | Max | ||
| TSMI252012P-R33MT | 0.33 | 11 | 17 | 6.8 | 6.4 | 8.3 | 7.8 |
| TSMI252012PMX-R33MT | 0.33 | 10 | 12 | 9.0 | 8.5 | 9.0 | 8.5 |
| TSMI252012P-R47MT | 0.47 | 13 | 19 | 6.5 | 6.0 | 7.5 | 7.0 |
| TSMI252012PMX-R47MT | 0.47 | 11 | 13 | 8.0 | 7.5 | 8.5 | 8.0 |
| TSMI252012P-R68MT | 0.68 | 17 | 23 | 6.3 | 5.5 | 6.5 | 6.0 |
| TSMI252012PMX-R68MT | 0.68 | 15 | 18 | 7.5 | 7.0 | 6.7 | 6.0 |
| TSMI252012P-R82MT | 0.82 | 19 | 24 | 5.8 | 5.3 | 6.5 | 5.8 |
| TSMI252012PMX-R82MT | 0.82 | 19 | 23 | 6.3 | 5.8 | 6.5 | 5.8 |
| TSMI252012P-1ROMT | 1.0 | 35 | 42 | 4.0 | 3.6 | 5.6 | 5.0 |
| TSMI252012PMX-1R0MT | 1.0 | 16 | 22 | 6.1 | 5.6 | 6.5 | 6.0 |
| TSMI252012P-1R2MT | 1.2 | 40 | 45 | 3.8 | 3.4 | 4.5 | 4.1 |
| TSMI252012PMX-1R2MT | 1.2 | 29 | 35 | 5.7 | 5.2 | 5.3 | 4.8 |
| TSMI252012P-1R5MT | 1.5 | 44 | 50 | 3.7 | 3.2 | 4.5 | 4.1 |
| TSMI252012PMX-1R5MT | 1.5 | 27 | 32 | 4.6 | 4.2 | 4.7 | 4.4 |
| TSMI252012P-2R2MT | 2.2 | 55 | 65 | 3.0 | 2.7 | 3.8 | 3.3 |
| TSMI252012P-3R3MT | 3.3 | 80 | 97 | 2.3 | 1.8 | 3.0 | 2.7 |
| TSMI252012P-4R7MT | 4.7 | 150 | 170 | 1.8 | 1.5 | 2.4 | 2.1 |
| TSMI252012P-6R8MT | 6.8 | 245 | 270 | 1.6 | 1.4 | 2.0 | 1.7 |
| TSMI252012P-100MT | 10.0 | 330 | 400 | 1.2 | 1.05 | 1.6 | 1.45 |
| TSMI252012P-150MT | 15.0 | 500 | 565 | 1.4 | 1.3 | 1.4 | 1.3 |
| TSMI252012P-220MT | 22.0 | 740 | 800 | 1.2 | 1.1 | 1.1 | 1.0 |
ESD（ESD保护二极管）：
| TSESN1987B | TSESN1952B | TSESN1911A | TSESN1931B |
| TSESN1973B | TSESN1983A | TSESN2413B | TSESN2654B |
| TSESN2680B | TSESN2677B | TSESN2678B | TSESN2612A |
| TSESN2683A | TSESN2690B | TSESN2685B | TSESN2685B-AT |
| TSESN1982B | TSESN3854B | TSESN3817A | TSESN3852B |
| TSESN4932B | TSESN4956B | TSESN4925A | TSESN4985B |
| TSESN4983A | TSESN4979B | TSESN5785B | TSESN5752B |
| TSESN5714A | TSESN5783A | TSESN6051B | TSESN6026A |
| TSESN6326A | TSESN6821A | TSESN6852B | TSESN6852B-AT |
| TSESN6885B | TSESN6832A | TSESN6880A | TSESN6832A-AT |
| TSESN6823A | TSESN8052B | TSESN8034A |
