Origin绘图操作：图中迷你图绘制

news 2025/5/2 10:38:36

一、背景描述

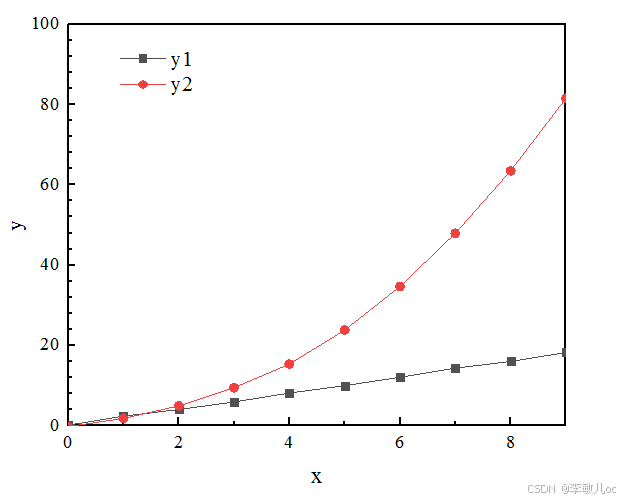

Origin绘图时，局部数据变化较小，在整体图片中表现为局部曲线重叠在一起，图中y1和y2在x=0-2时重叠在一起，需要将局部放大，绘制迷你图
在这里插入图片描述

二、实现方法

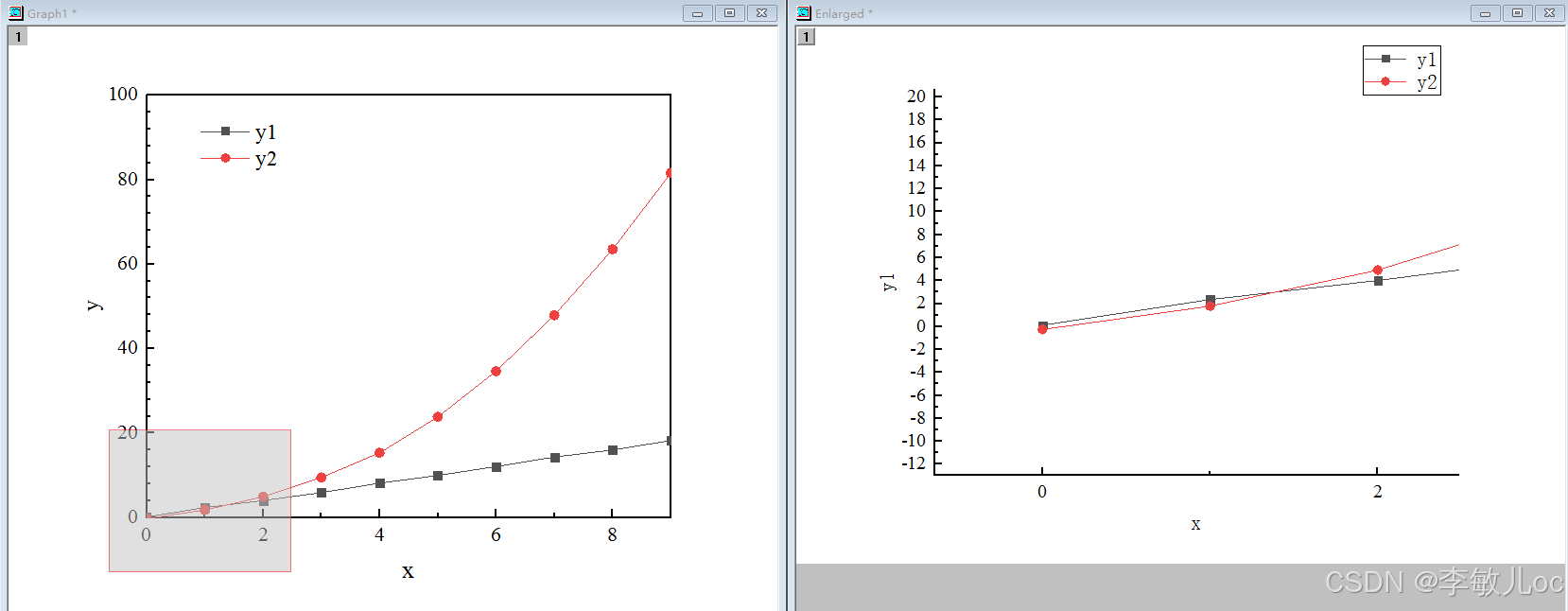

1.在左边工具栏选择放大镜，按住ctrl在图中框选需要局部放大的区域在这里插入图片描述在这里插入图片描述
2.在项目中出现一张新的图，调整图片的刻度及坐标轴，将其复制到左边的图中
在这里插入图片描述

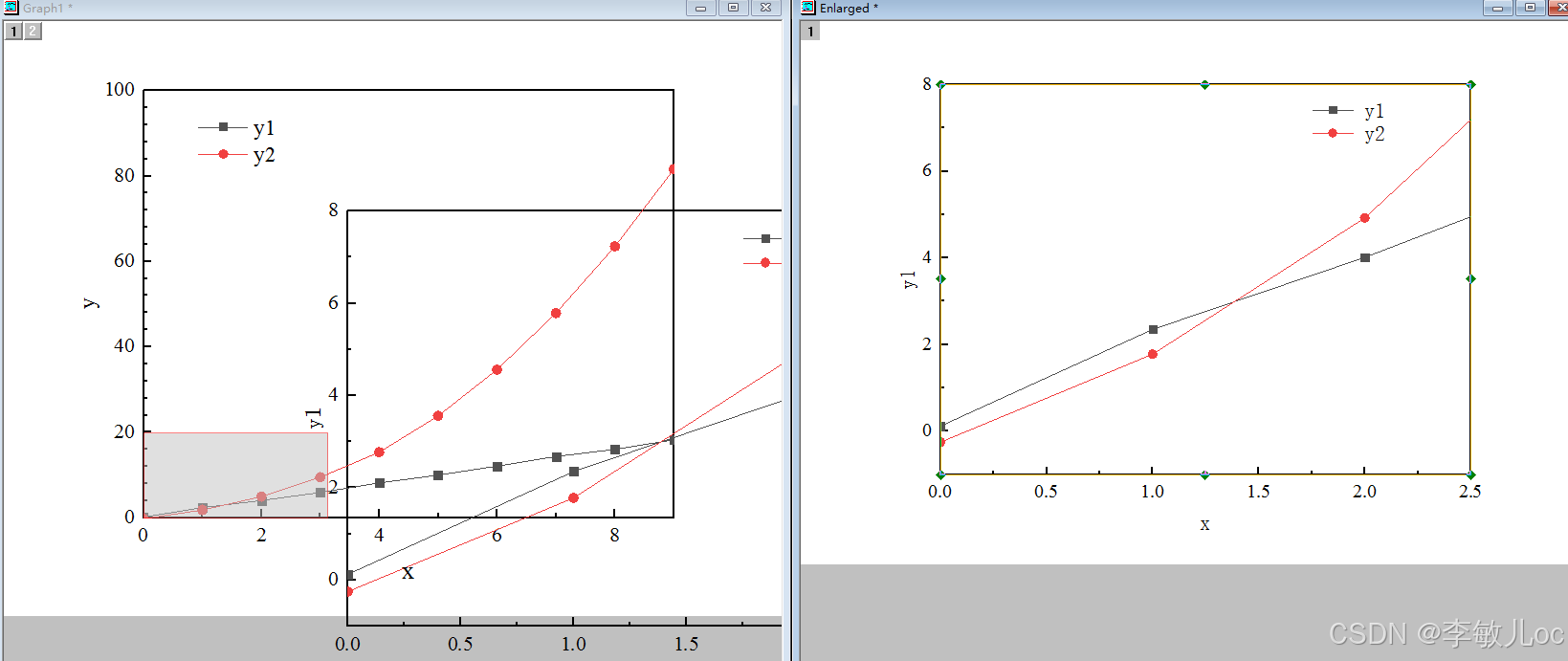

3.新插入的图生成了图层2，在图层2中缩小插入的图片，这时发现坐标轴刻度随之缩小
在这里插入图片描述

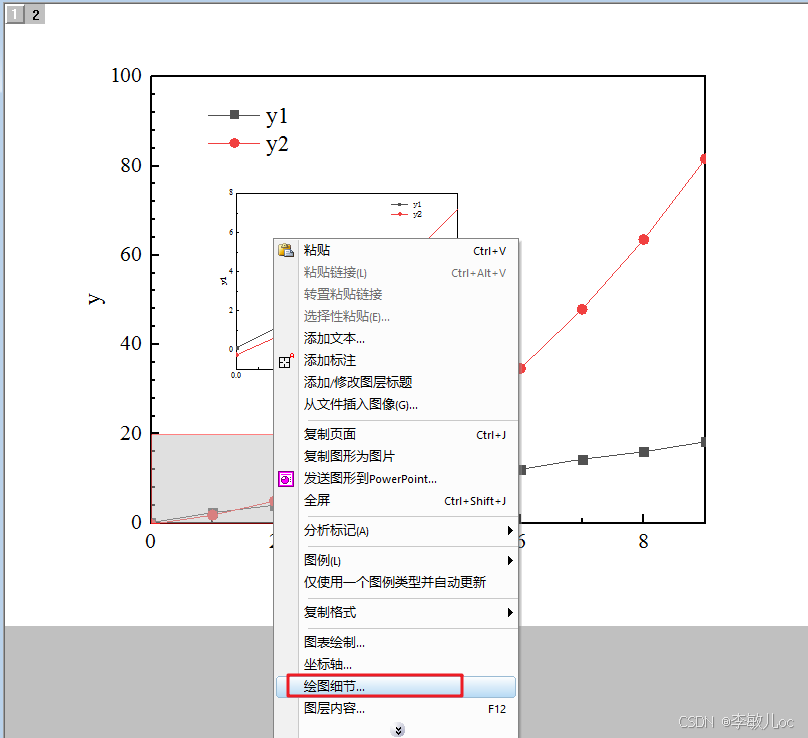

4.在图层2空白处右键，选择“绘图细节”
在这里插入图片描述

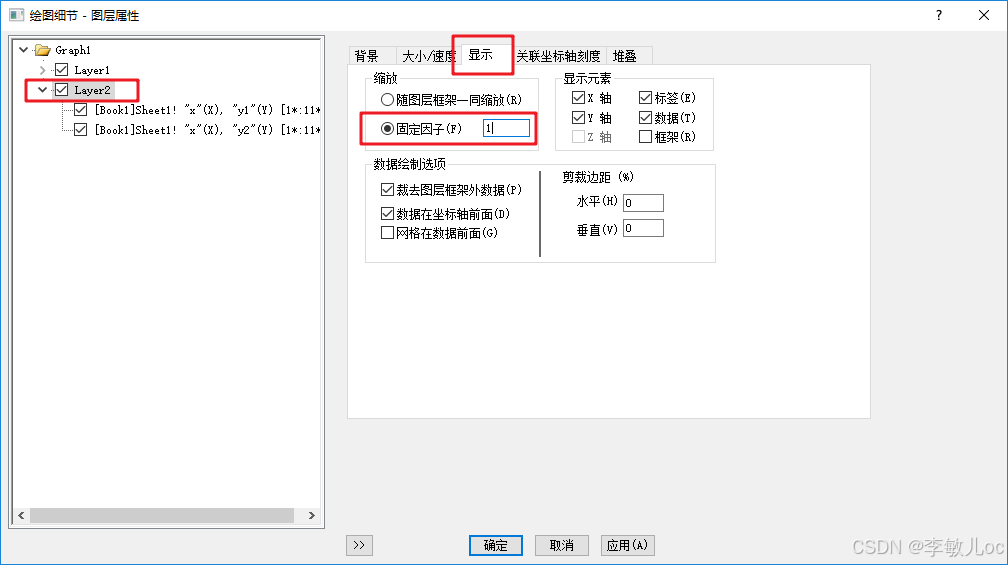

5.选中图层2，在右边“显示”一栏中，将“缩放”设置成“固定因子”，参数设置为1
在这里插入图片描述

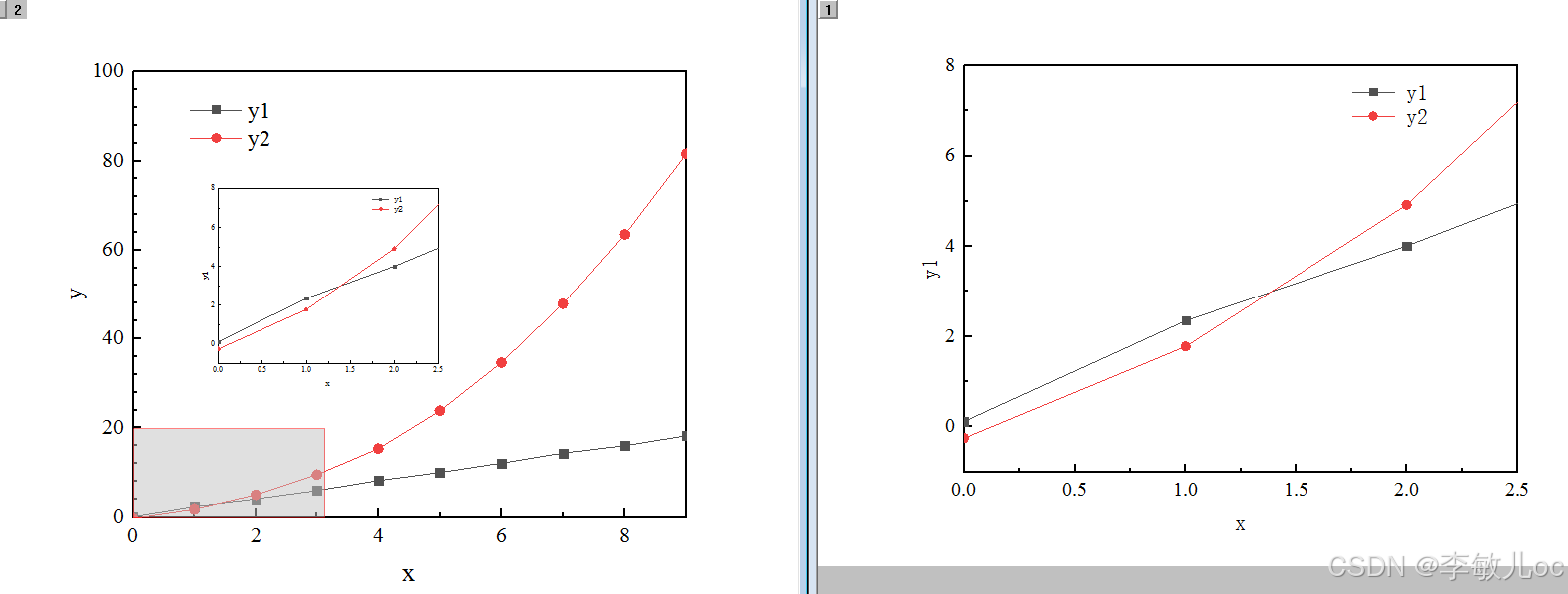

6.调整迷你图的大小及位置
在这里插入图片描述
