电流测量 I/V转换

非接入测量：

       电流互感器：

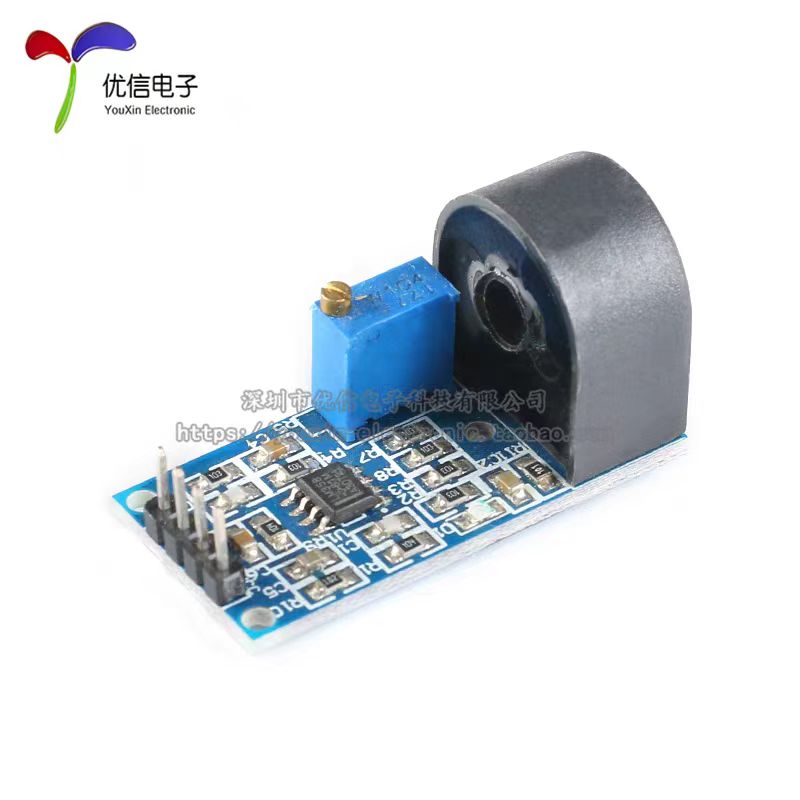

        用互感的方法，一般有这种模块，将电流感应成一个电压值，有对应的变换关系，

        适合大电流测量，

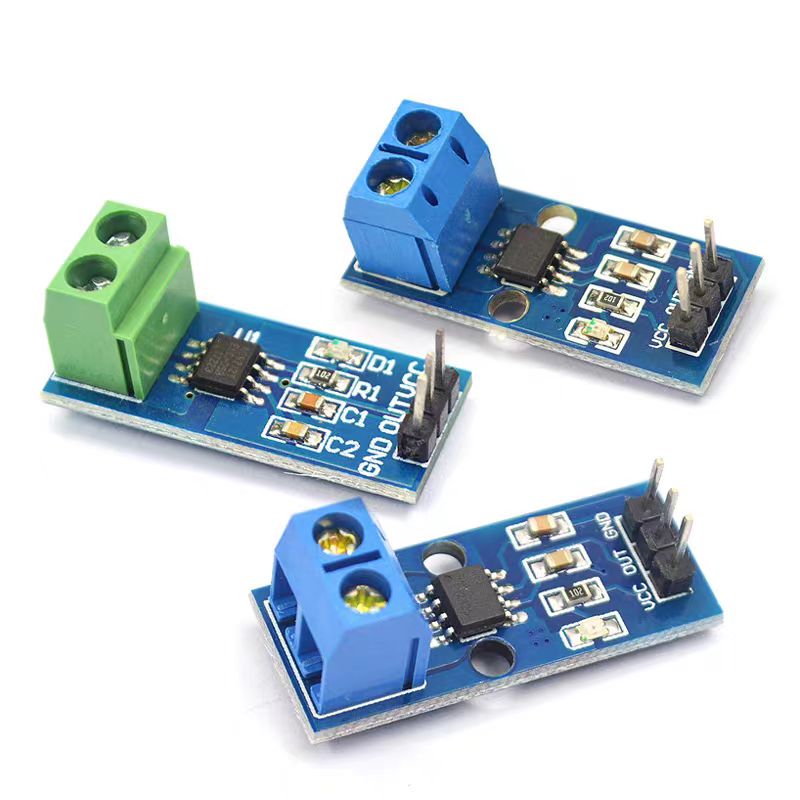

        还有这种霍尔式的，会准一点，具体效果还需要根据情况选择。



接入测量：

I/V转换：

        为什么要用？

        电流 / 电压（ I/V ）转换器，这是因为大多数输入信号（如压力、流量、位移等）的调理电路都直接由相应的产品化器件——变送器来完成。为了将传感器输出的非标准电压信号转换为A/D 转换器能直接采集的电压信号，需使用 I/V变换电路，满足A/D 转换器的要求。

无源：

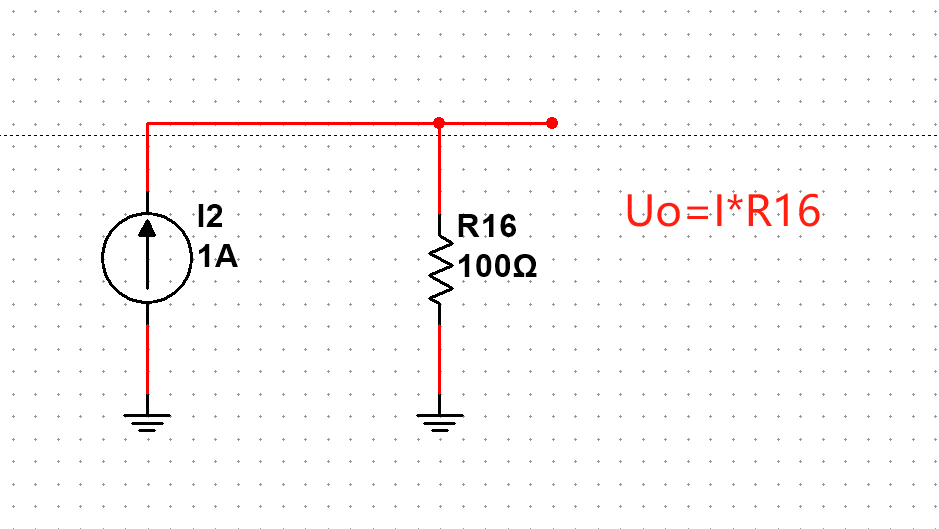

        I-V转换最简单的方式就是串一个电阻，如图，

        适合一般大电流的时候使用采样电阻R即可实现IV转换，再加上运放放大或者射随就可以采集

有源：

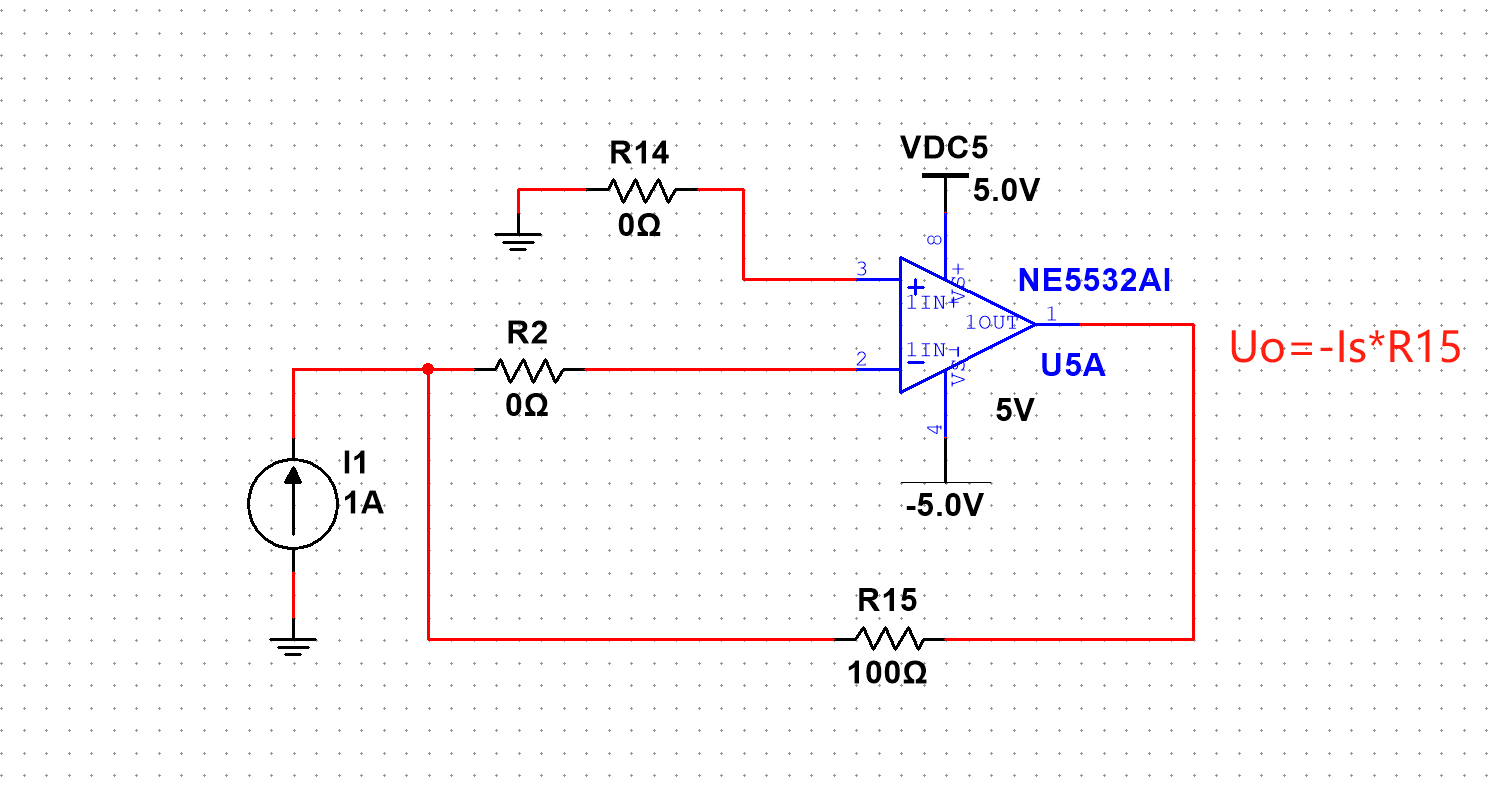

另一种适合微弱电流的IV转换（大电流就要加额外的电路了），一般采用下面这种形式的跨阻放大电路。

可以根据这些电路进行拓展，还会有一些模块，

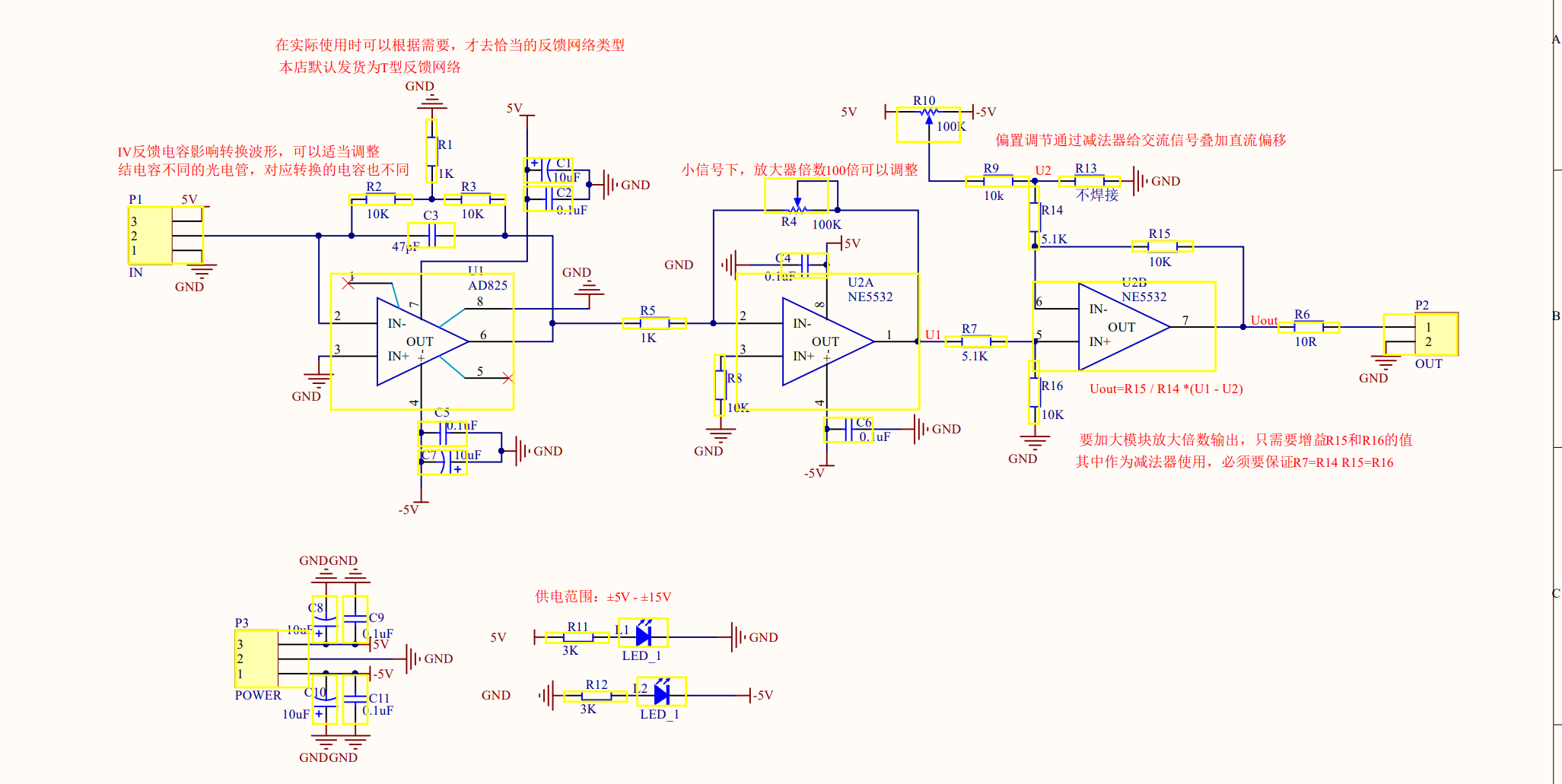

某宝的 I/V转换的模块原理图，研究学习用
