Beetle-RP2350 扩展板设计

news 2025/5/2 6:46:36

Beetle-RP2350 扩展板设计

本文介绍了 DFRobot Beetle RP2350 开发板的扩展板设计，包括参数特点、效果展示、原理图、实物验证、工程测试等，为 RP2350 系列产品的开发提供了便捷。

PCB 工程详见：Beetle-RP2350扩展板 - 立创开源硬件平台 .

参数

所有 IO 接口引出
多排电源
4 线 OLED 和 7 线 TFT 接口
UART、ADC、IIC、SPI 接口
DHT11 传感器接口
支持直插和贴片两种安装方式
支持 Battery 接口，便于外接锂电池使用；
OLED、TFT、DHT11 的 VCC 供电处增加 100nF 滤波电容，提升抗干扰能力；
支持 3D 外壳；
支持 DFRobot 官方 Logo 清晰焊盘；
大供电过孔，内径20mil，外径40mil，确保供电线宽，减少发热，保障电路安全；
……

为 Beetle RP2350 开发板的快速开发和DIY应用设计提供了极大便利。

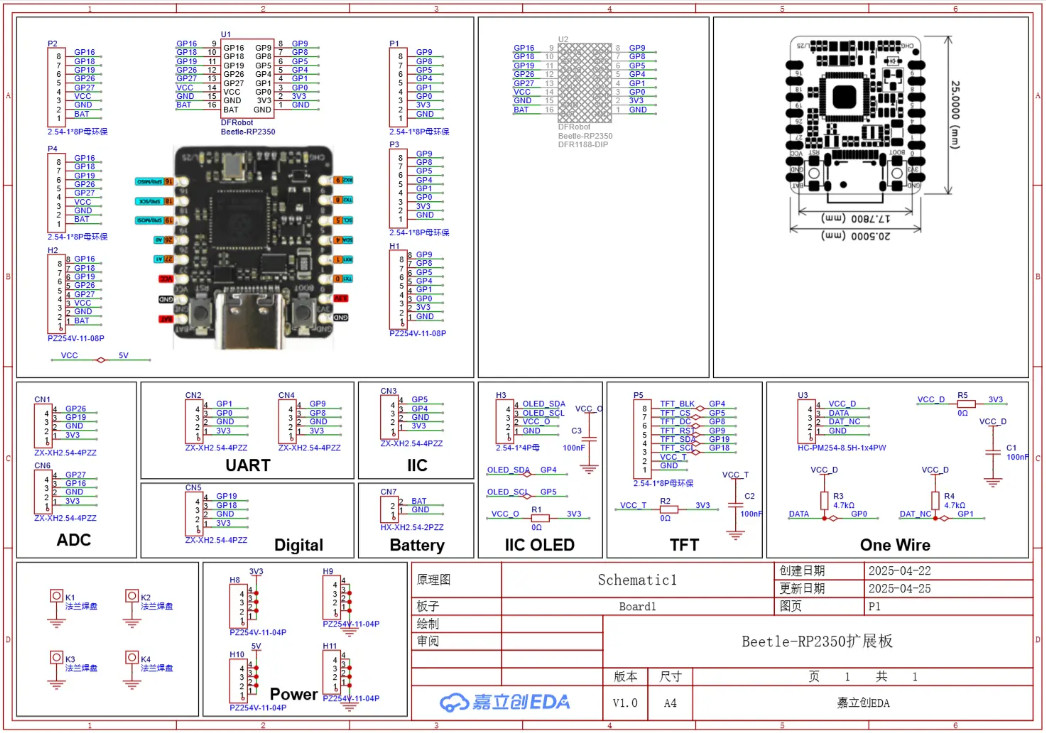

原理图

模块化设计，便于外设的连接与快速测试。

在这里插入图片描述

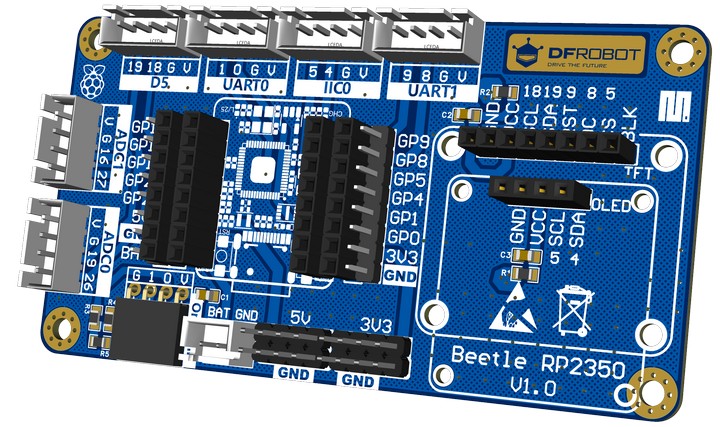

3D 效果展示

Top view

在这里插入图片描述

PCB 板具有合理的硬件布局，充分释放开发板接口功能；
标签及文字设计极大提升了整体美观度与使用性能。

外壳

在这里插入图片描述

3D 外壳设计不仅增强了美观度，而且提升了扩展板的便携性，并为其提供电气保护。

实物验证

包括 PCB 沉金板打印验证、工程测试等。

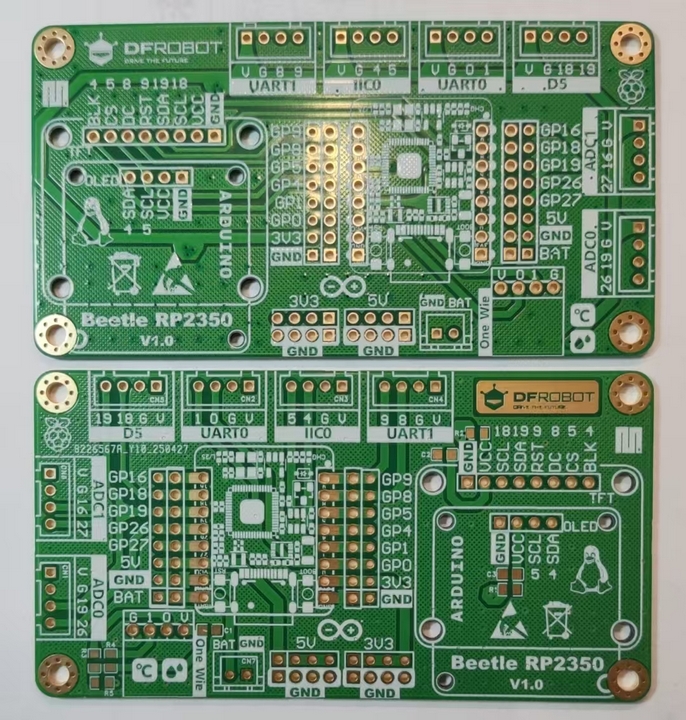

PCB 打板

在这里插入图片描述

工程测试

这里展示了 DHT11 传感器、OLED 和 ADC 功能的测试效果。

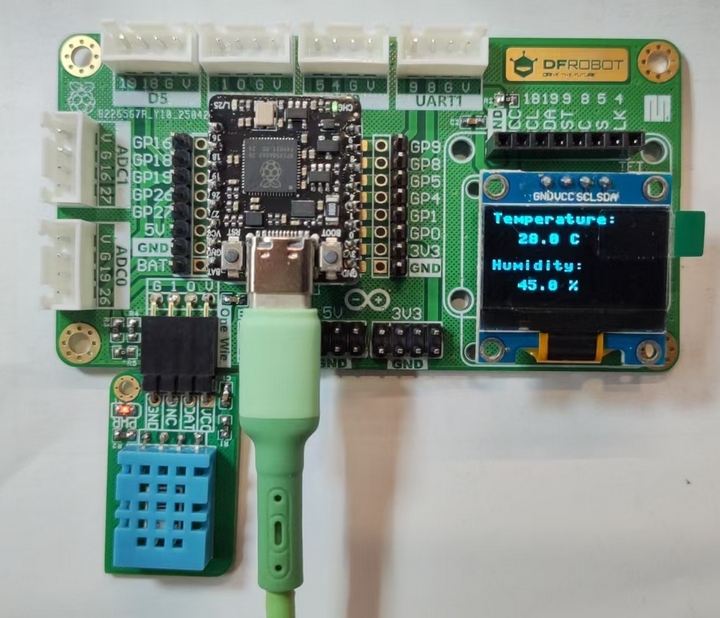

DHT11

测试 DHT11 温湿度传感器，实现环境温湿度数据的 OLED 显示。

在这里插入图片描述

代码

'''
Name: DHT11 temperature sensor and IIC OLED
Version: v1.0
Date: 2025.04
Author: ljl
Other: Acquiring temperature and humidity data and showing on OLED screen
'''from machine import Pin
from PicoDHT22 import PicoDHT22
import utime
# OLED
from machine import Pin, SoftI2C
import ssd1306# ==== Initialized IIC OLED ====
i2c = SoftI2C(scl=Pin(5), sda=Pin(4))
oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)def display_TH(temp,humi):oled.fill(0)  # 清屏oled.text("Temperature:", 0, 0)oled.text("{:.1f} C".format(temp), 20, 15)oled.text("Humidity:", 0, 35)oled.text("{:.1f} %".format(humi), 20, 50)oled.show()dht_sensor=PicoDHT22(Pin(0,Pin.IN,Pin.PULL_UP),dht11=True)
while True:temp,humi = dht_sensor.read()if temp is None:print(" sensor error")else:print("Temp: {:.1f}°C  Humi: {:.1f}%".format(temp,humi))# 显示到OLEDdisplay_TH(temp,humi)#DHT22 not responsive if delay to shortutime.sleep_ms(500)

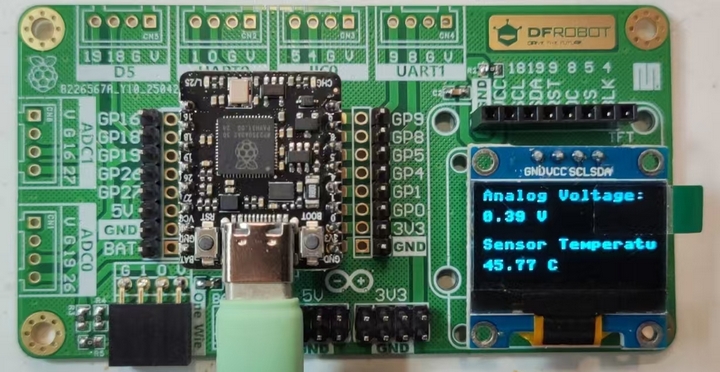

ADC

测试 ADC 性能，通过 ADC 采集模拟通道信号电压，并转化为芯片温度，实现电压和温度数据的 OLED 显示。
在这里插入图片描述

代码

'''
Name: ADC voltage, temperature and IIC OLED display
Version: v1.0
Date: 2025.04
Author: ljl
Other: Acquiring voltage, temperature data by ADC and showing on OLED screen
'''# ADC
import machine
import time# OLED
from machine import Pin, SoftI2C
import ssd1306# ==== Initialized IIC OLED ====
i2c = SoftI2C(scl=Pin(5), sda=Pin(4))
oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)# ADC voltage and temperature
sensor_temp = machine.ADC(4)
conversion_factor = 3.3 / (65535)
potentiometer = machine.ADC(26)def display_VT(vol,temp): # voltage and temperatureoled.fill(0)  # 清屏oled.text("Analog Voltage: ", 0, 0)oled.text("{:.2f} V".format(vol), 0, 15)oled.text("Sensor Temperature: ", 0, 35)oled.text("{:.2f} C".format(temp), 0, 50)oled.show()while True:try:vol = potentiometer.read_u16() * conversion_factor # voltage (V)reading = sensor_temp.read_u16() * conversion_factortemp = 27 - (reading - 0.706)/0.001721# 打印到串口print("Analog Voltage: {:.2f} V , Temperature: {:.2f} °C".format(vol,temp))# 显示到OLEDdisplay_VT(vol,temp)except Exception as e:print("Error:", e)oled.fill(0)oled.text("Error!", 0, 20)oled.show()time.sleep(1)  # 每2秒更新一次
