OpenStack VLAN网络类型实训案例

一、 案例需求与目标

1. 需求背景：
   某公司计划在OpenStack云平台上为两个部门（研发部、财务部）部署业务系统。出于安全和管理需求，要求两个部门的网络在二层上完全隔离，但都可以访问互联网，并且云平台管理员能够清晰地管理这些网络。

2. 实现需求：

   • 创建两个租户项目（project-dev, project-finance），模拟两个部门。
   • 在每个项目中创建各自的VLAN类型私有网络（vlan-net-dev, vlan-net-finance）。
   • 为每个网络创建子网，并配置DHCP服务自动分配IP地址。
   • 在每个网络中启动云实例（虚拟机）。
   • 验证：同一VLAN网络内的实例可以互通；不同VLAN网络的实例不能互通。
   • 验证：所有实例均可以通过浮动IP访问外部网络（互联网）。

3. 实训目标：

   • 理解VLAN在OpenStack中实现多租户网络隔离的原理。
   • 掌握使用OpenStack Dashboard (Horizon) 和命令行 (CLI) 两种方式创建和管理VLAN网络。
   • 学会创建路由器并连接外部网络，使租户网络具备NAT能力。
   • 掌握通过安全组策略和网络连通性测试来验证网络设计。

二、 逻辑拓扑图

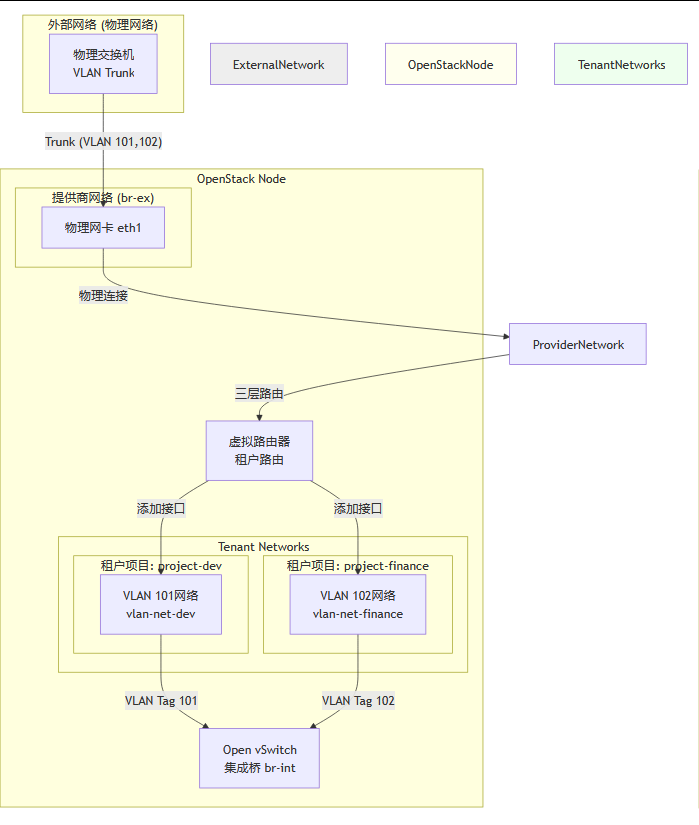

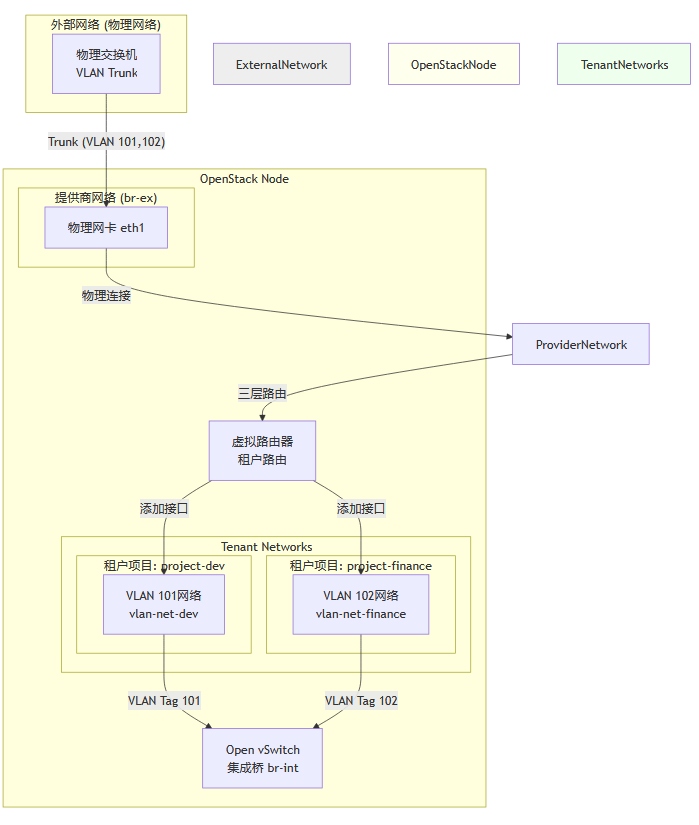

下图清晰地展示了本实训案例的逻辑网络结构：

拓扑说明：

1. 物理层面：计算节点和控制节点的物理网卡（如eth1）通过Trunk链路连接到物理交换机，允许携带VLAN标签（如VLAN 101, 102）的流量通过。
2. 虚拟层面：
   • OpenStack Neutron通过Open vSwitch (OVS) 创建了集成桥（br-int）和外部桥（br-ex）。
   • 每个租户的VLAN网络在br-int上被分配了唯一的内部VLAN标签，用于隔离。
   • 虚拟路由器作为每个租户网络的网关，并连接到共享的“外部网络”（提供商网络）。路由器执行SNAT（让虚拟机访问互联网）和DNAT（浮动IP映射）。

三、 实施步骤

前提条件：

• 一个已部署好的OpenStack环境（如Victoria、Wallaby版本），至少包含1控制节点+1计算节点。
• 管理员已创建好一个名为provider的“外部网络”（Flat或VLAN类型），并配置了物理网络对接。
• 已安装OpenStack命令行客户端工具并配置好管理员权限的openrc文件。

步骤一：创建租户和用户（管理员操作）

1. 登录OpenStack控制节点或通过Dashboard（管理员身份）。
2. CLI命令：

   # 创建两个项目
   openstack project create project-dev
   openstack project create project-finance# 创建用户（可选，也可使用现有用户）
   openstack user create user-dev --password password
   openstack user create user-finance --password password# 将用户赋予对应项目，赋予 member 角色
   openstack role add --project project-dev --user user-dev member
   openstack role add --project project-finance --user user-finance member


步骤二：创建VLAN类型租户网络（以租户用户身份操作）

1. 获取user-dev用户的openrc文件并导入环境变量。
2. CLI命令（user-dev）：

   # 在 project-dev 项目中创建 VLAN 网络
   openstack network create --project project-dev --provider-network-type vlan --provider-physical-network provider --provider-segment 101 vlan-net-dev
   # 创建子网
   openstack subnet create --project project-dev --network vlan-net-dev --subnet-range 192.168.101.0/24 --gateway 192.168.101.1 --dhcp dev-subnet# 在 project-finance 项目中创建 VLAN 网络 (使用 user-finance 用户)
   # ... 过程类似，VLAN ID 改为 102，网段改为 192.168.102.0/24


3. Dashboard操作（user-dev）：
   • 以user-dev身份登录Dashboard。
   • 导航到【网络】->【网络】->【创建网络】。
   • 名称：vlan-net-dev。
   • 【高级选项】->提供商网络类型：VLAN；物理网络：provider（与ml2_conf.ini中配置的相同）；段ID：101。
   • 下一步，创建子网：192.168.101.0/24。

步骤三：创建路由器并连接网络

1. CLI命令（user-dev）：

   # 创建路由器
   openstack router create dev-router
   # 将路由器接口连接到租户网络
   openstack router add subnet dev-router dev-subnet
   # 将路由器网关设置为外部网络（通常是 public 或 provider）
   openstack router set dev-router --external-gateway public


2. Dashboard操作（user-dev）：
   • 导航到【网络】->【路由器】->【创建路由器】。
   • 名称：dev-router，连接到外部网络：public。
   • 进入路由器详情页，在【接口】标签页中点击【添加接口】，选择vlan-net-dev的子网。

步骤四：启动实例

1. CLI命令（user-dev）：

   # 创建安全组规则，允许ICMP(ping)和SSH
   openstack security group rule create --protocol icmp --remote-ip 0.0.0.0/0 default
   openstack security group rule create --protocol tcp --dst-port 22 --remote-ip 0.0.0.0/0 default# 启动实例，并将其放入 vlan-net-dev 网络
   openstack server create --flavor <flavor-name> --image <image-name> --network vlan-net-dev dev-vm1


2. Dashboard操作（user-dev）：
   • 导航到【计算】->【实例】->【启动实例】。
   • 选择镜像、规格，在网络选项中选择vlan-net-dev。

为财务部门（project-finance）重复步骤二、三、四，创建vlan-net-finance（VLAN 102）、finance-router和实例finance-vm1。

步骤五：分配浮动IP（Floating IP）

1. CLI命令：

   # 申请浮动IP
   openstack floating ip create public
   # 将浮动IP关联到实例
   openstack server add floating ip dev-vm1 <floating-ip-address>


2. Dashboard操作：
   • 在【计算】->【实例】页面，找到目标实例，在操作下拉菜单中选择【关联浮动IP】。

四、 验证步骤

1. 验证同一VLAN内通信：

   • 在project-dev项目中再启动一个实例dev-vm2，其IP为192.168.101.x。
   • 登录dev-vm1（通过控制台或浮动IP SSH），尝试ping同一网络内的dev-vm2的内部IP。
   • 预期结果：ping通，说明同一VLAN内二层互通。

2. 验证不同VLAN间隔离：

   • 登录dev-vm1，尝试ping财务部实例finance-vm1的内部IP（192.168.102.x）。
   • 预期结果：ping不通，请求超时。说明VLAN实现了二层网络隔离。即使知道了对方IP地址，也无法直接通信。

3. 验证外部网络访问（SNAT）：

   • 登录dev-vm1，尝试ping一个外部地址（如8.8.8.8）或执行curl ifconfig.me获取公网IP。
   • 预期结果：可以ping通外部地址，且查出的公网IP是路由器的外部网关IP，而不是实例的私有IP。说明路由器SNAT工作正常。

4. 验证浮动IP访问（DNAT）：

   • 从一台可以访问外部网络的外部电脑（如你的实训PC），尝试ping或ssh到分配给dev-vm1的浮动IP。
   • 预期结果：可以成功连接到dev-vm1。说明路由器DNAT（端口转发）工作正常。

五、 最终结论

通过本实训案例，我们成功设计、部署并验证了OpenStack中的VLAN网络类型：

1. 隔离性 Achieved：通过为不同租户（项目）分配不同的VLAN ID（101和102），成功在数据链路层实现了网络流量的严格隔离。研发部和财务部的虚拟机无法直接通信，满足了企业网络安全隔离的基本需求。
2. 连通性 Achieved：通过创建虚拟路由器并将其分别连接到租户网络和外部网络，为每个隔离的VLAN网络提供了三层网关和NAT服务。实例可以访问互联网，外部用户也可以通过浮动IP访问特定实例。
3. 自动化与管理性：充分利用了OpenStack Neutron的优势，网络、子网、路由器的创建和关联全部通过API/UI自动化完成，DHCP服务也自动提供，极大地简化了传统VLAN网络繁琐的物理配置。

本案例证明了OpenStack VLAN提供商网络是一种高效、灵活且安全的多租户网络解决方案，非常适合用于构建需要严格隔离的企业私有云环境。
