ResNet（残差网络）-彻底改变深度神经网络的训练方式

        ResNet 网络是在 2015年 由微软实验室中的何凯明等几位大神提出，斩获当年ImageNet竞赛中分类任务第一名，目标检测第一名。获得COCO数据集中目标检测第一名，图像分割第一名。

这个网络没有改变卷积神经网络的算法原理，只是在逻辑上对网络结构做出修改，但效果极好以至于残差学习的思想被引入到自然语言处理任务中，如文本分类和机器翻译，提升了模型的训练效率和性能。

模型引入

ResNet对网络的改进主要在于引入了残差块，使用跳跃连接。我们为什么引入这些这些呢？原来我们讲过，如果我们的传统神经网络层数很高，在参数传递的过程中很容易发生梯度消失和梯度爆炸，那么我们训练结果就会不受控，准确率降低。梯度消失和梯度爆炸主要首三种情况影响。然后我们残差网络可以很好解决这种情况。

梯度消失和梯度爆炸的三种情况

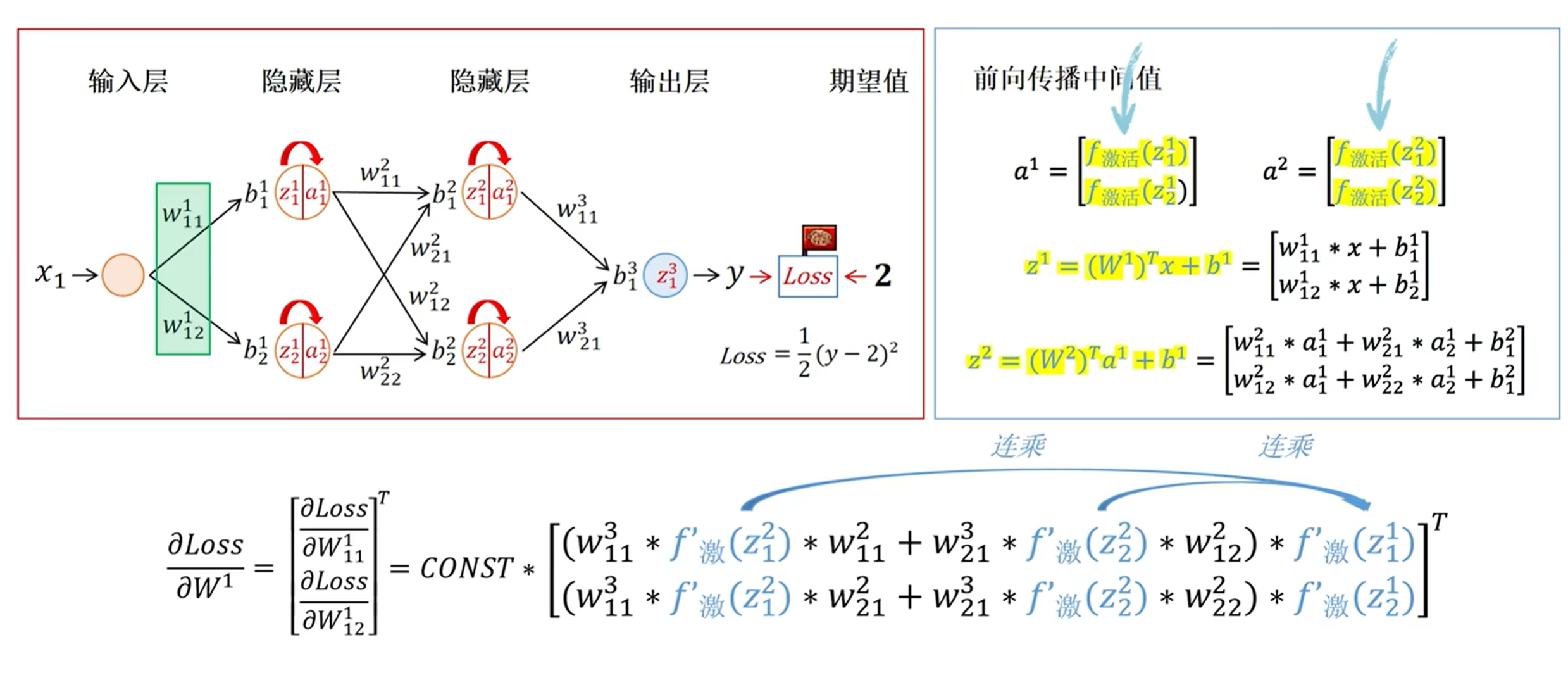

1 激活函数影响

在原来我们采取的措施是把sigmoid函数换成Relu函数

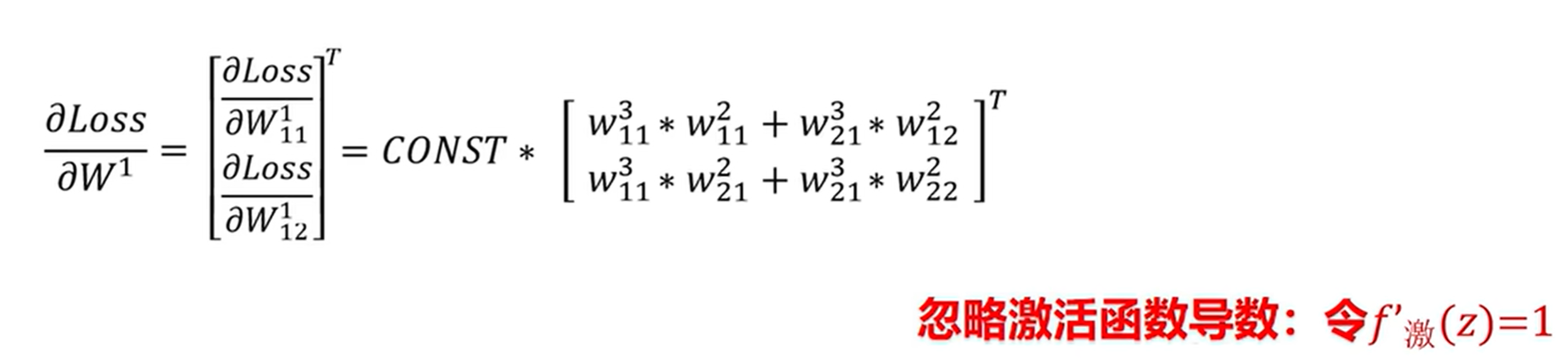

 2 层数过深

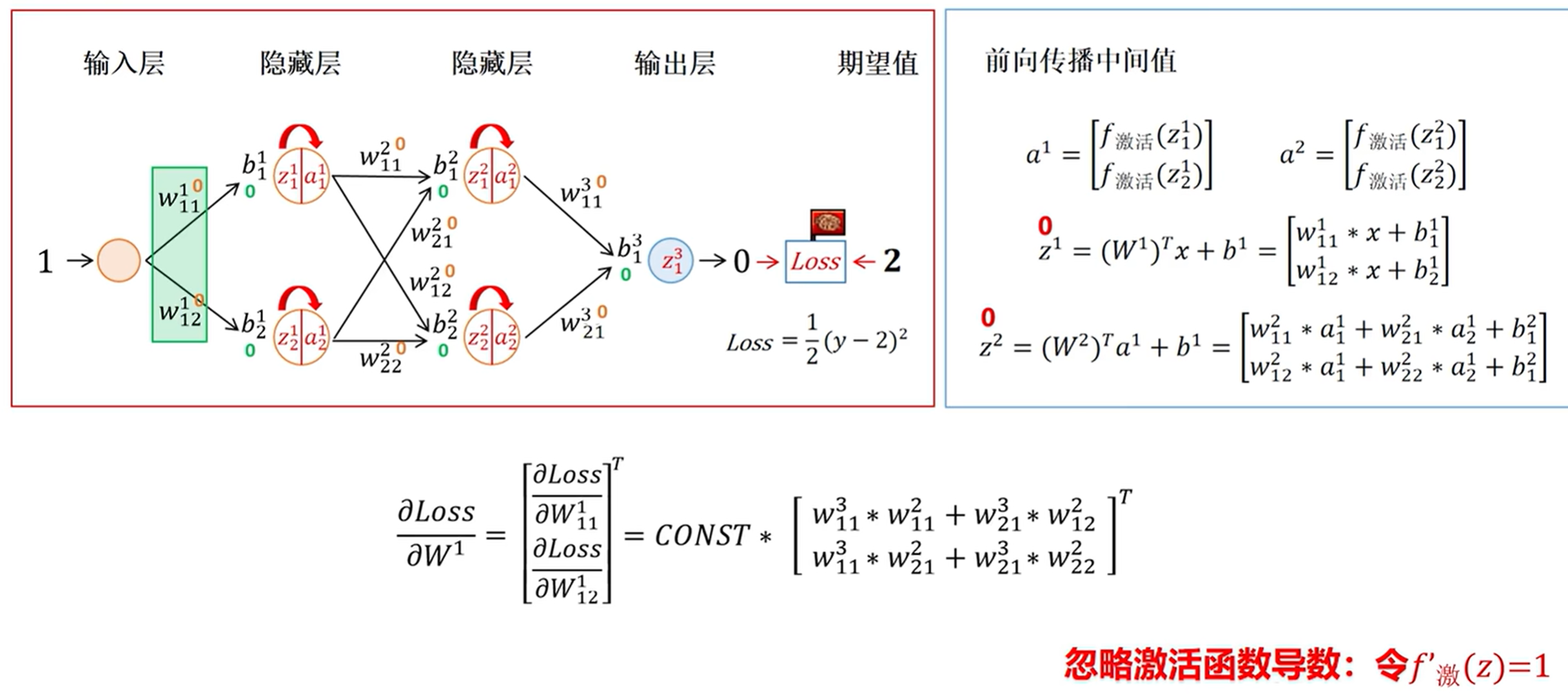

当我们初始化梯度小于1或者大于1的时候，

我们梯度更新的时候参数都是连乘的，如果我们初始化参数大于1，或者小于1，这样经过连乘就会产生梯度消失或者梯度爆炸的情况。

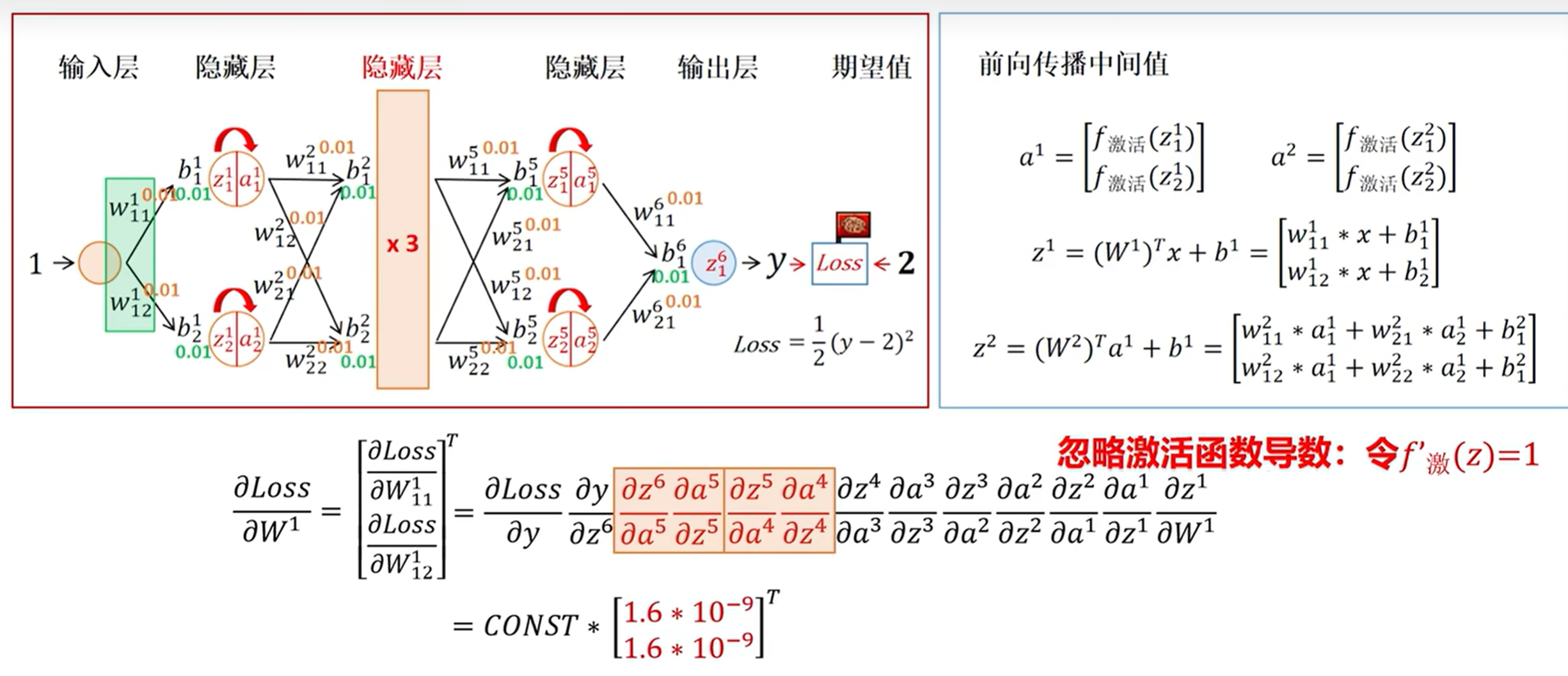

3 初始权重过小

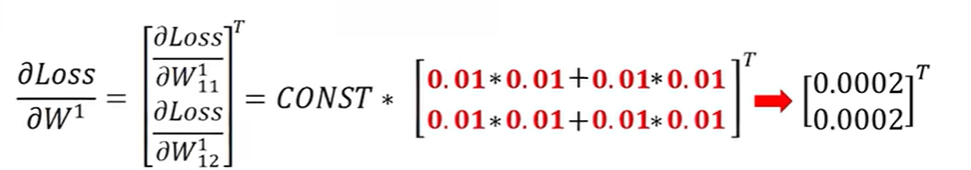

例如这个取0.01，然后得到的值就会非常低了。

这样就会梯度消失，如果我们初始化值特别大，连乘之后结果就会特别大。

解决问题

ResNet在每一层都进行了Batch Normalization,把每一层的梯度进行了归一化。

那么对于梯度消失的或者梯度爆炸的，我们可以把那一层W设置为0，那么这一层就影响不到我们的原本的性能了。然后再加上了我们的副本X,对结果就没有影响了。

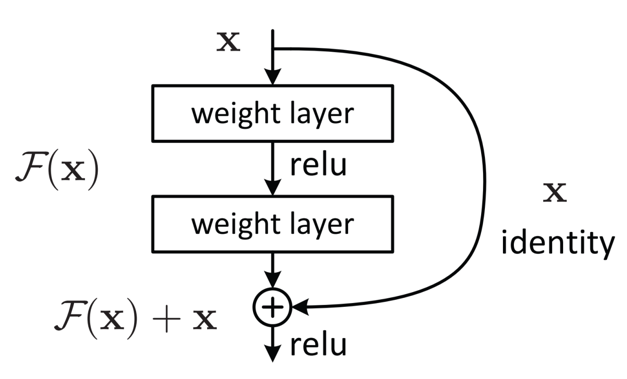

放大看就是这样的。我们这里引入一个残差块，来保存一个副本X，然后如果我这里如果把模型训练坏了，我再进行参数调整的时候，我们可以把这块参数设置为0，就是把跳跃的那一段给省略掉，也不至于让我们的模型更差。所以可以总结为，随着网路层数的增加，不应当让我们的网络性能变的更差。

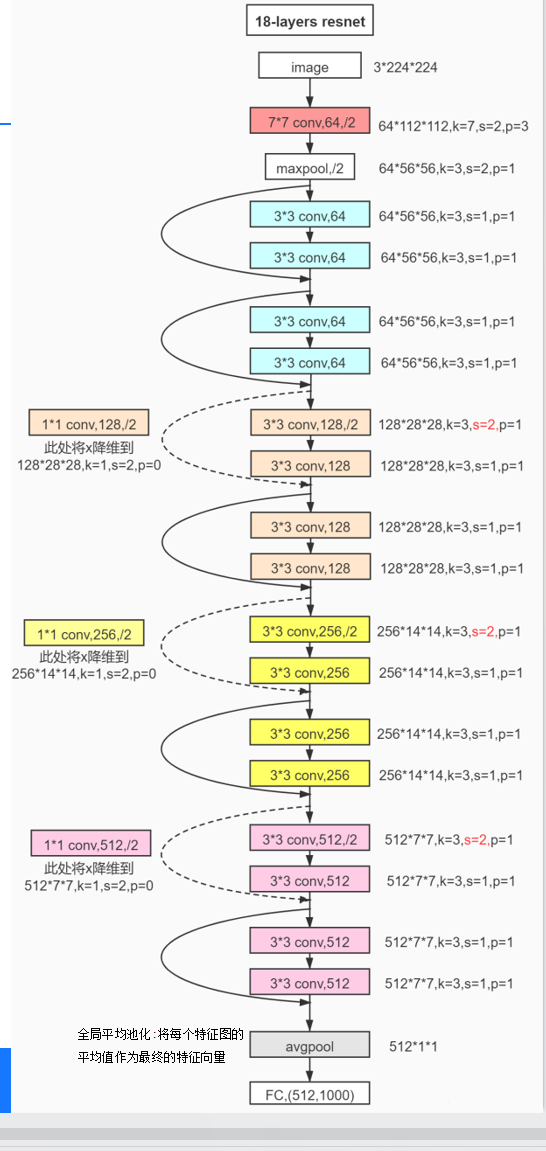

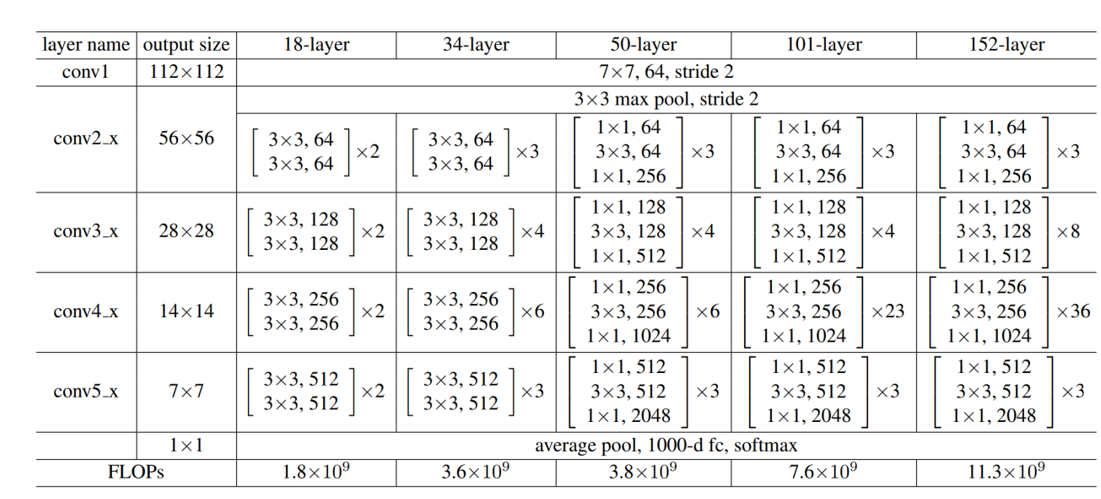

残差网络

代码部分

import torch
from torch.optim.lr_scheduler import ReduceLROnPlateauprint(torch.__version__)import torch
from torch import nn
from torch.utils.data import DataLoader
from torchvision import datasets
from torchvision.transforms import ToTensortraining_data=datasets.MNIST(root='./data',train=True,download=True,transform=ToTensor())test_data=datasets.MNIST(root='./data',train=False,download=True,transform=ToTensor())train_dataloader=DataLoader(training_data,32)
test_dataloader=DataLoader(test_data,32)device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
print(device)import torch.nn.functional as Fclass ResBlock(nn.Module):def __init__(self, channels_in): # channels_in: 输入特征图的通道数super().__init__()self.conv1 = torch.nn.Conv2d(channels_in, 30, 5, padding=2) # 卷积层1: 通道数 channels_in -> 30, 使用5x5卷积核，填充2以保持空间尺寸self.conv2 = torch.nn.Conv2d(30, channels_in, 3, padding=1)  # 卷积层2: 通道数 30 -> channels_in, 使用5x5卷积核，填充1def forward(self, x):out = self.conv1(x)   # 数据通过第一层卷积out = F.relu(out)out = self.conv2(out) # 数据通过第二层卷积out = F.relu(out)return F.relu(out + x) # 关键步骤: 将输出(out)与原始输入(x)相加，然后通过ReLU激活函数# 这里的 `out + x` 就是残差连接class ResNet(nn.Module):def __init__(self):super().__init__()self.conv1 = torch.nn.Conv2d(1, 20, 5, padding=2)self.conv2 = torch.nn.Conv2d(20, 40, 3, padding=1)self.conv3 = torch.nn.Conv2d(40, 80, 3, padding=1)self.conv4 = torch.nn.Conv2d(80, 160, 3, padding=1)self.maxpool = torch.nn.MaxPool2d(2, 2)self.resblock1 = ResBlock(channels_in=20)self.resblock2 = ResBlock(channels_in=40)self.resblock3 = ResBlock(channels_in=80)self.full_c = torch.nn.Linear(160, 10)def forward(self, x):size = x.shape[0]  # 获取批处理大小(batch_size)# 第一组: 卷积 -> 池化(带ReLU激活)x=self.conv1(x)x=self.resblock1(x)x=F.relu(x)x=self.maxpool(x)x = self.conv2(x)x = self.resblock2(x)x = F.relu(x)x = self.maxpool(x)x = self.conv3(x)x = self.resblock3(x)x = F.relu(x)x = self.maxpool(x)x = self.conv4(x)x =F.relu(x)x = self.maxpool(x)x=x.view(size, -1)x=self.full_c(x)return xmodel = ResNet()
model.to(device)
loss_fn = nn.CrossEntropyLoss()
# optimizer = torch.optim.SGD(model.parameters(), lr=0.01)
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)scheduler = ReduceLROnPlateau(optimizer,mode='min',       # 监控验证损失，越小越好factor=0.1,       # 每次降低10倍patience=5,       # 给5个epoch的机会verbose=True,      # 打印更新信息min_lr=1e-6)      # 最低学习率def train(dataloader,model,loss_fn,optimizer):model.train()batch_size_num=1for X, y in dataloader:X,y=X.to(device),y.to(device)output = model(X)           #model和model.forward一样效果loss = loss_fn(output,y)optimizer.zero_grad()loss.backward()optimizer.step()a=loss.item()if batch_size_num %100 ==0:print(f"Batch size: {batch_size_num}, Loss: {a}")batch_size_num+=1# print(model)return lossdef test(dataloader,model,loss_fn):size = len(dataloader.dataset)num_batches = len(dataloader)model.eval()batch_size_num=1loss,correct=0,0with torch.no_grad():for X, y in dataloader:X,y=X.to(device),y.to(device)pred = model(X)loss = loss_fn(pred,y)+losscorrect += (pred.argmax(1) == y).type(torch.float).sum().item()loss/=num_batchescorrect/=sizeprint(f'Test result: \n Accuracy: {(100*correct)}%,Avg loss: {loss}')return correct# model.to(device)
# model.load_state_dict(torch.load('best_model.pth'))
# model.eval()
# loss_fn = nn.CrossEntropyLoss()
# # # # optimizer = torch.optim.SGD(model.parameters(), lr=0.01)
# # optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
# # test(test_dataloader,model,loss_fn)
# test(train_dataloader,model,loss_fn)# train(train_dataloader,model,loss_fn,optimizer)
# test(test_dataloader,model,loss_fn)
accuracy_list=[]
best_acc=0
epochs=25
for i in range(epochs):print(f"Epoch {i+1}")loss=train(train_dataloader,model,loss_fn,optimizer)corrects = test(test_dataloader,model,loss_fn)accuracy_list.append(corrects)if corrects>best_acc:print(f"Best Accuracy: {corrects}%")best_acc=corrects#第一种torch.save(model.state_dict(),'best_model.pth')#第二种# torch.save(model,'best1.pth')scheduler.step(loss)
print('最高：',best_acc)
print(accuracy_list)
model = ResNet()import matplotlib.pyplot as plt# 假设这是你的准确率数据，请替换为你的实际数据
# accuracy_list 应为一个列表，包含每个epoch后的准确率值
epochs = list(range(1, len(accuracy_list) + 1)) # 横坐标，从1开始# 创建图表
plt.figure(figsize=(10, 6)) # 设置图表大小# 绘制准确率曲线
plt.plot(epochs, accuracy_list, marker='o', linestyle='-', linewidth=2, markersize=6, label='Training Accuracy')# 设置图表标题和坐标轴标签
plt.title('Model Accuracy over Epochs', fontsize=15)
plt.xlabel('Epoch', fontsize=12)
plt.ylabel('Accuracy', fontsize=12)# 设置坐标轴范围，可以根据你的数据调整
plt.xlim(1, len(accuracy_list))
plt.ylim(min(accuracy_list) - 0.01, max(accuracy_list) + 0.05) # 留一些边距# 添加网格线以便于读取数值
plt.grid(True, alpha=0.3)# 显示图例
plt.legend()# 显示图表
plt.tight_layout()
plt.show()
