移远EC200A OpenCPU笔记

news 2025/9/5 9:31:43

模组搭载OpenWrt操作系统

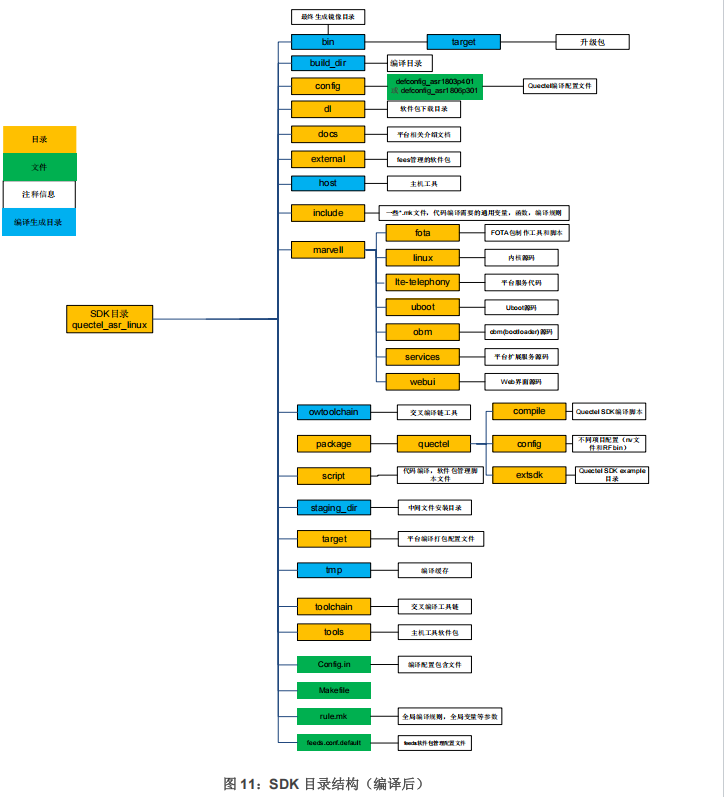

1. 编译SDK，生成固件

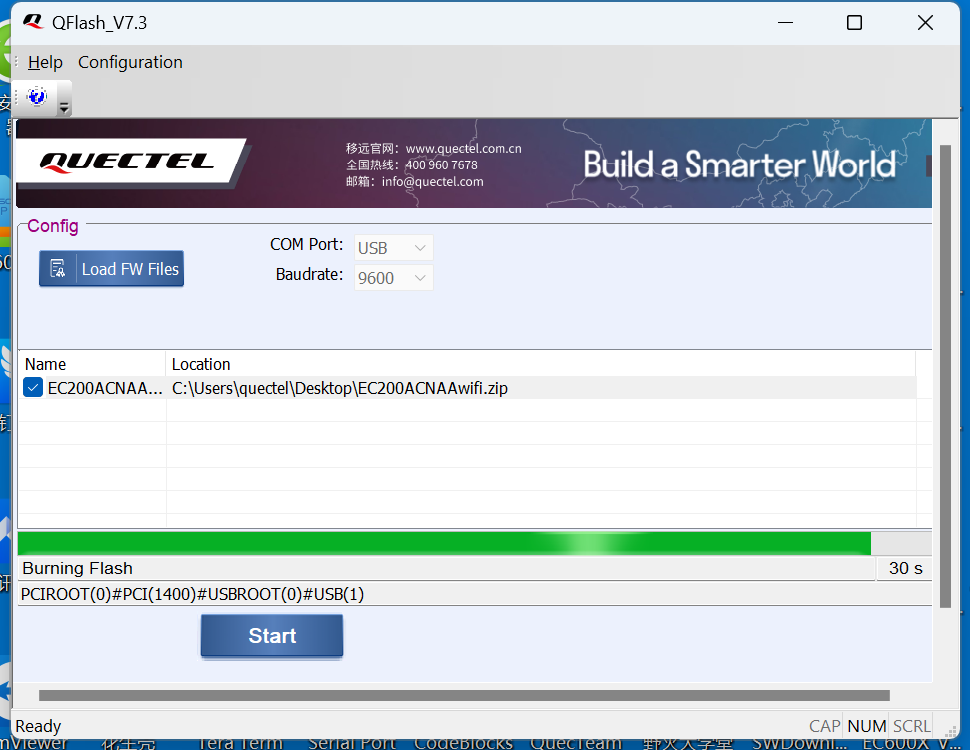

2. 烧录固件

git clone -b master_r02 ssh://git@git-master.quectel.com:8407/ec200a/ec200a_linux.git
quectel_ec200a$ source package/quectel/compile/ql_build_config
quectel_ec200a$ buildconfig EC200A_CNAA EC200ACNAAR01A01M1G STD
quectel_ec200a$ build_fw

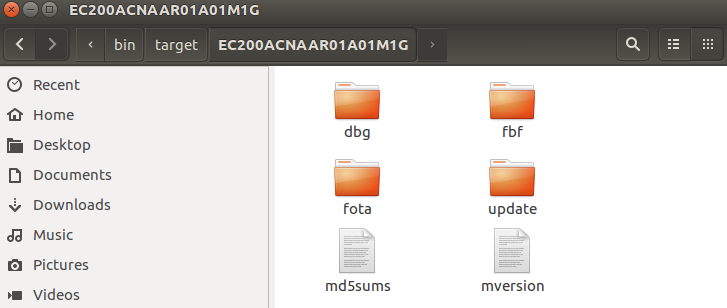

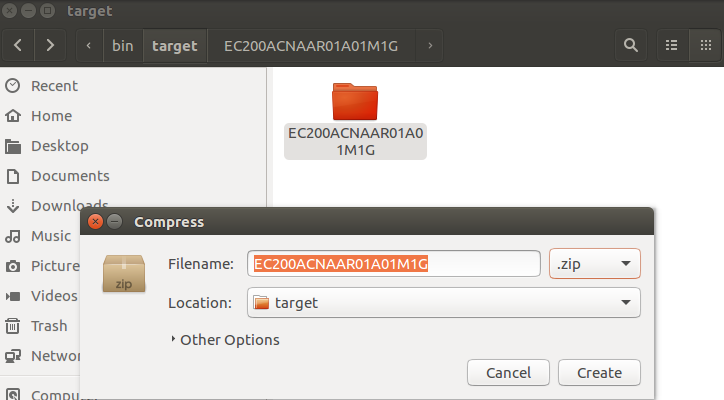

编译完成后生成的固件存放于 bin/target 目录下

d4b34e24fe06b8abd23a2188024b96b4

模组联网流程
1. 注网（模组内置的程序自动实现)；

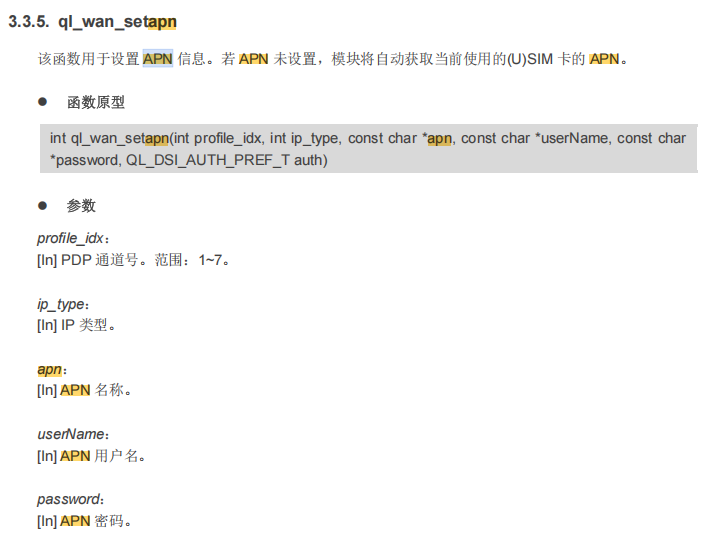

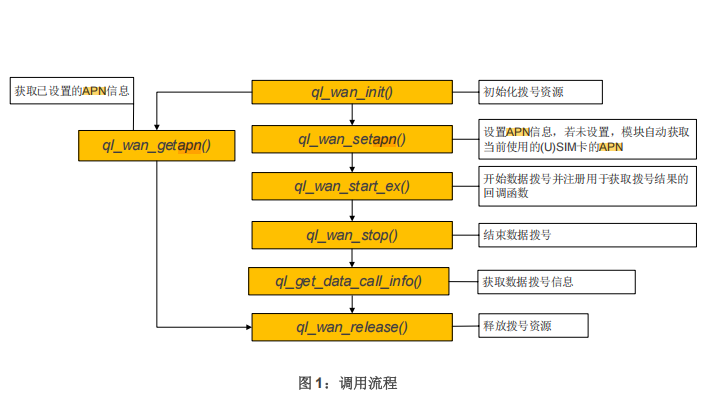

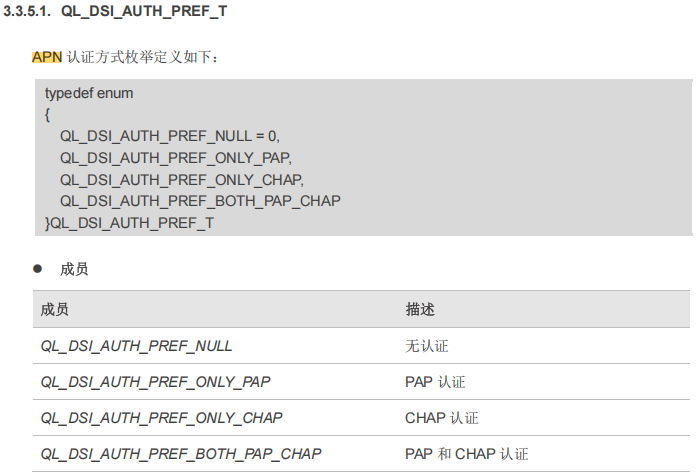

2. 数据拨号datacall（需要自己代码调用实现，有的卡有APN，拨号的时候需要apn、用户名、密码、鉴权；有的卡没有APN，会使用运营商默认的apn去拨号获取ip地址）

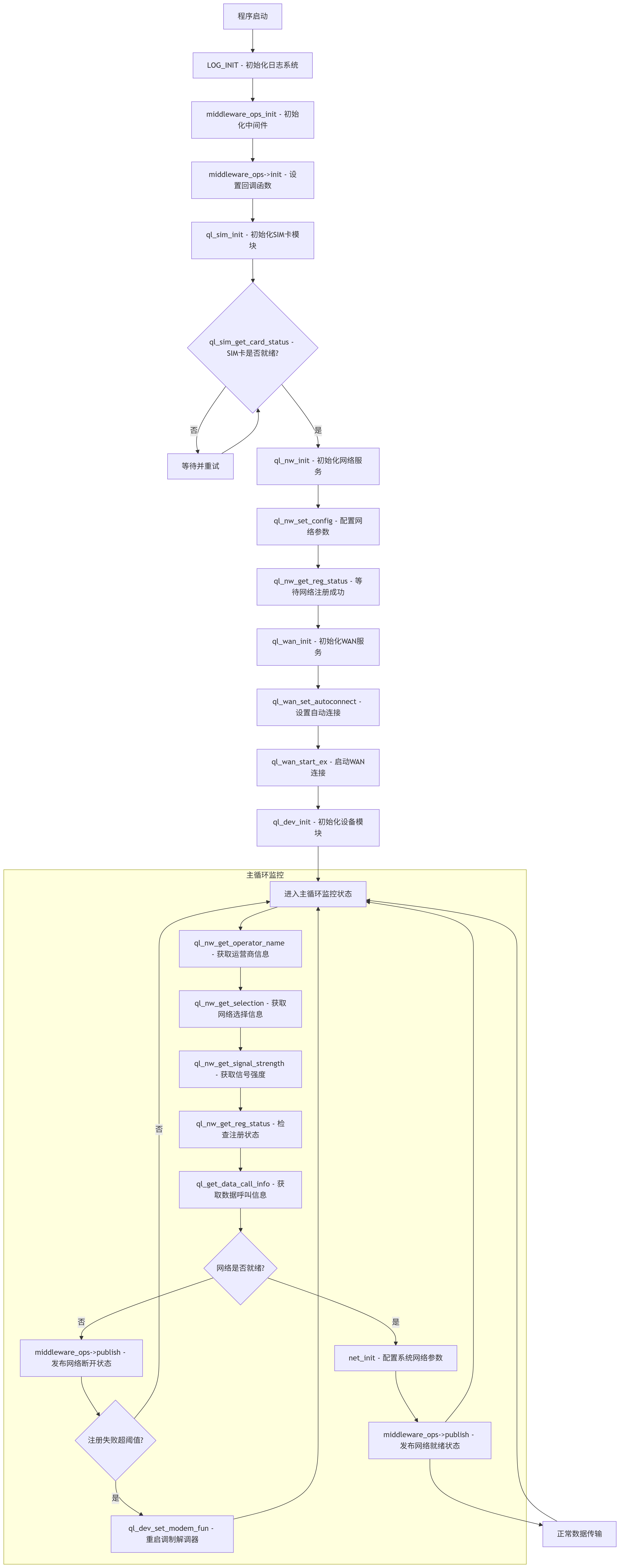

deepseek_mermaid_20250904_024e3f

复制代码

网络连接阶段：
ql_nw_init() - 初始化网络服务
ql_nw_set_config() - 配置网络参数（网络模式和漫游偏好）
ql_nw_get_reg_status() - 检查网络注册状态，等待注册成功
ql_wan_init() - 初始化WAN服务
ql_wan_set_autoconnect() - 设置自动连接参数
ql_wan_start_ex() - 启动WAN连接
ql_dev_init() - 初始化设备模块监控与配置阶段：
ql_nw_get_operator_name() - 获取运营商信息
ql_nw_get_selection() - 获取网络选择信息
ql_nw_get_signal_strength() - 获取信号强度信息
ql_nw_get_reg_status() - 检查网络注册状态
ql_get_data_call_info() - 获取数据呼叫信息
net_init() - 配置系统网络参数（包括clear_dns(), add_dns(), clear_iptables(), add_iptables(), clear_route(), add_route()）异常处理：
当网络注册失败超过阈值时，调用ql_dev_set_modem_fun()重启调制解调器功能资源释放（程序退出时）：
ql_dev_release() - 释放设备模块资源
ql_wan_release() - 释放WAN服务资源
ql_nw_release() - 释放网络服务资源
ql_sim_release() - 释放SIM卡模块资源

复制代码

外置nand flash

Linux对NAND 闪存挂载

将"原始闪存空间"（MTD）格式化为"有管理功能的存储空间"（UBI）然后在这个管理空间上创建"文件系统"（UBIFS）最后将这个文件系统"连接到"系统的目录树上（挂载）

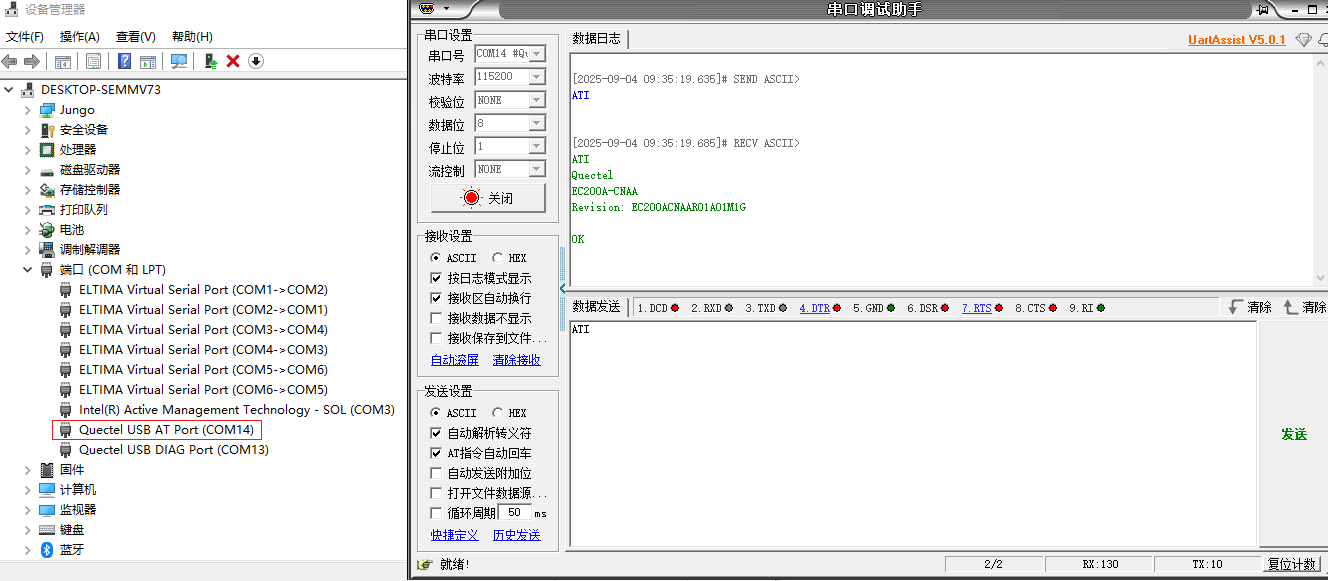

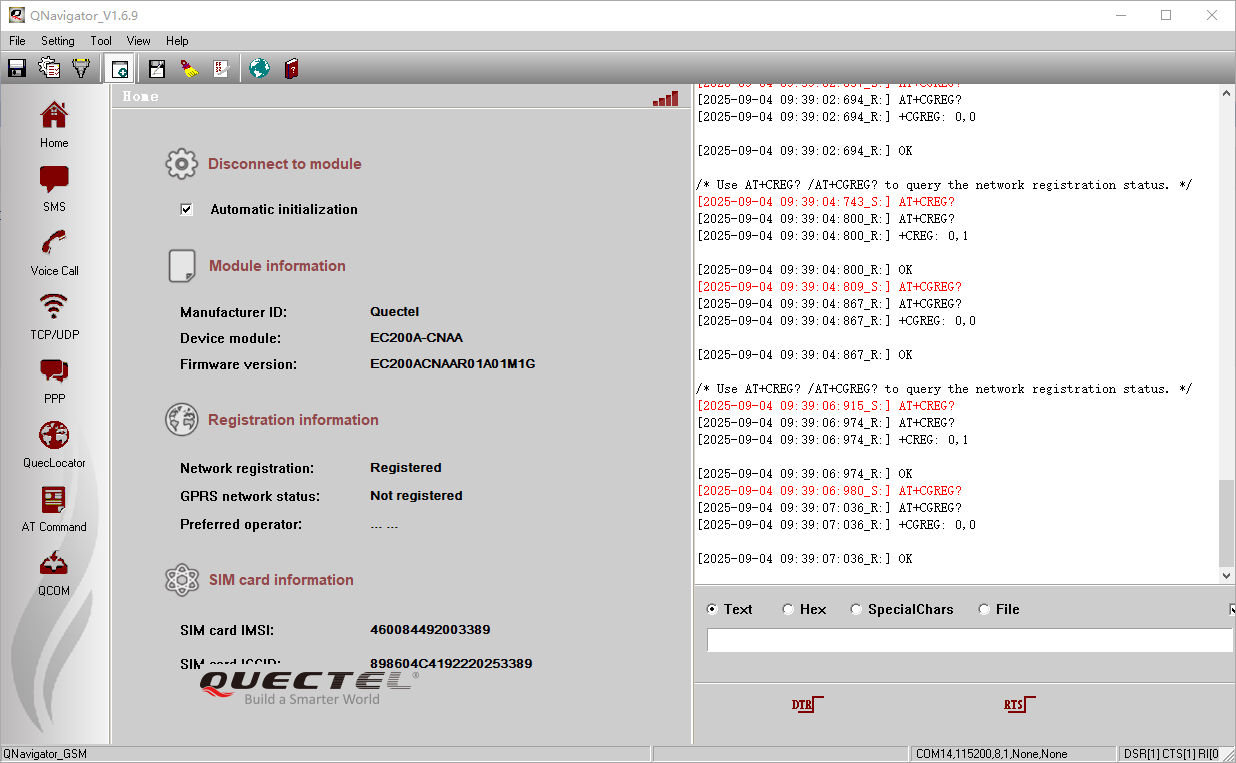

模组的USB接到PC端，可以使用AT串口进行通信

serial_quectel 进程是监听主串口，serial_quectel 进程打开socket接口和主串口设备，当监听到AT指令时，serial_quectel 进程把AT指令发送到socket接口，进而传递给atcmdsrv进程处理。atcmdsrv进程处理完AT指令，发出的response被serial_quectel 进程接收并输出到主串口设备
