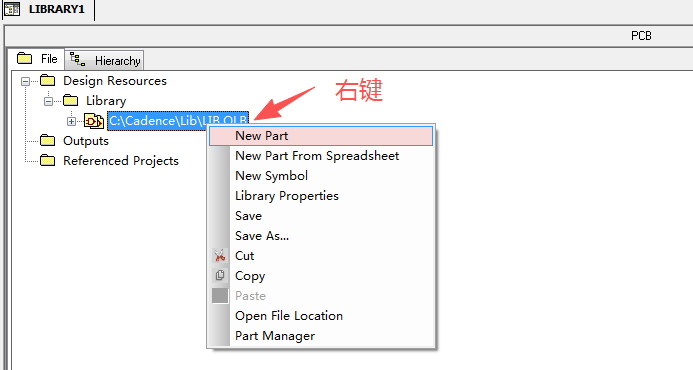

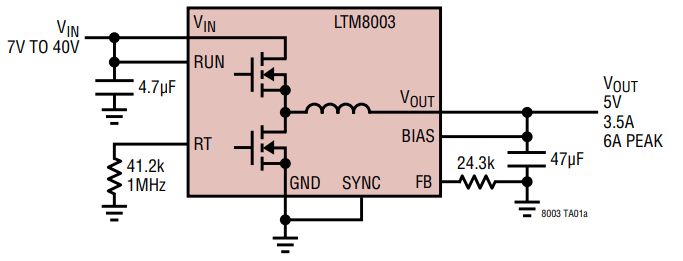

🏡《总目录》 🏡《宝典目录》 目录 1，概述 2，图文教程 2，避坑指南 2.1，查图指南 2.2，NC管脚的处理 4，总结 1，概述 有些元器件很多管脚定义都是相同的，如下图中TI公司的LTM8003芯片。如果在绘制原理图时，把这些重复的管脚都表现出来，反而会增加绘图的工作量，容易出错，且图纸的可读性也会降低。而如果将这些相同的管脚，在原理图符号里用1个管脚表示，会方便很多。本文简单介绍，使用Capture软件绘制绘制复用管脚封装的方法。 2，图文教程 第1步：选择需要新建Symbol的元件库，单击右键，选择“New Part” </
</
