Flowable——流程定义与部署(RepositoryService)

前言

前篇博客具体说了怎么使用flowable去自动建表，以及搭建配置前端UI绘图的界面。本篇博客主要说明对于已绘制好的流程图如何去进行部署。
Flowable——配置使用Flowable-UI

参考资料

官方 | flowable 中文文档
方志朋 | SpringBoot+Flowable 完美结合，优雅实现工作流！

流程图的部署、查询与删除

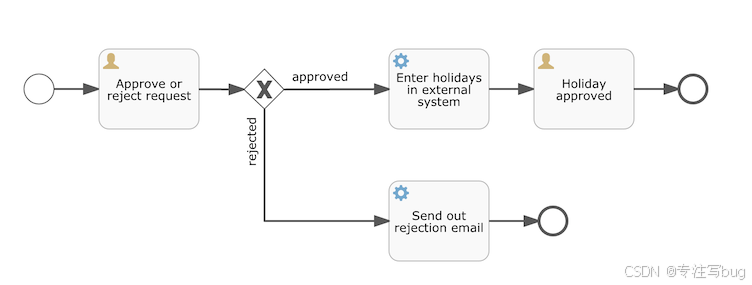

流程图的准备

根据 flowable 官网中提供的例子进行改动和操作。

在src/main/resources下新建目录bpmn，并存放holiday-request.bpmn20.xml的文件，填充如下内容：

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xmlns:xsd="http://www.w3.org/2001/XMLSchema"xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC"xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"xmlns:flowable="http://flowable.org/bpmn"typeLanguage="http://www.w3.org/2001/XMLSchema"expressionLanguage="http://www.w3.org/1999/XPath"targetNamespace="http://www.flowable.org/processdef"><process id="holidayRequest" name="请假流程申请" isExecutable="true"><startEvent id="startEvent"/><sequenceFlow sourceRef="startEvent" targetRef="approveTask"/><userTask
