无人机小尺寸RFSOC ZU47DR板卡

整板尺寸：120*120mm

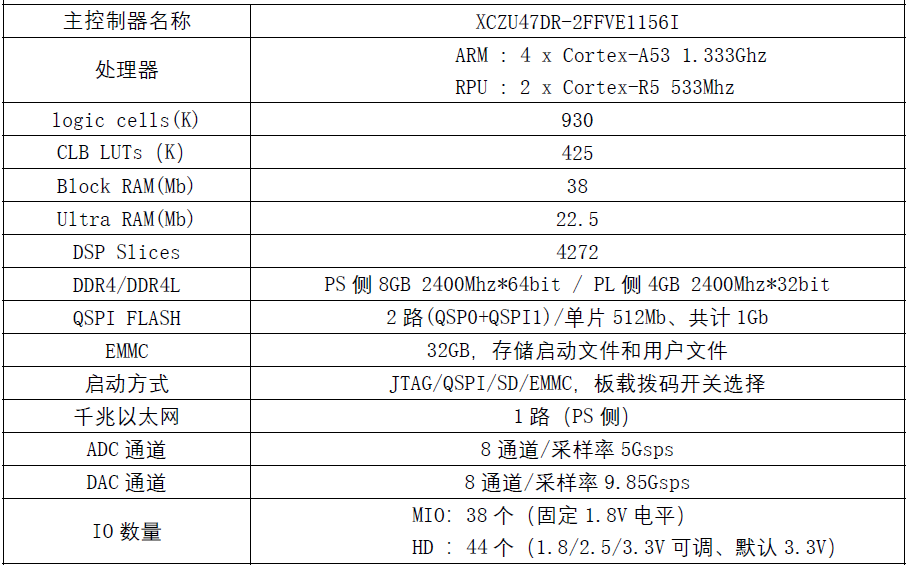

FPGA: XCZU47DR-2FFVE1156I;

DDR：PS侧8GB 2400Mhz*64bit / PL侧 4GB 2400Mhz*32bit；

2路(QSP0+QSPI1)/单片512Mb、共计1Gb；

千兆以太网：1路（PS侧）；

主要接口资源如下：
（1） PL 侧LED*6、按键*2、拨码开关*2；PS 侧按键*2、拨码开关*2；
（2） 双排14Pin 标准JTAG 座子；
（3） PS 侧Type-C 接口，用于PS 侧串口；PL 侧一路串口，接口类型为2Pin2.54mm 排针；
（4） PS 侧RJ45 以太网接口；
（5） PS 侧TF-Card 插槽；
（6） 1 个PL 侧QSFP+接口；
（7） 2 个SMPm 射频输入接口，2 个SMPm 射频输出接口；
（8） 8~12V 电源输入插座；
1.2 机械结构
1.2.1 机械尺寸
长×宽×高：120mm×120mm×40mm（误差±1mm），
