电动自行车车架前叉振动、组合件冲击、把立管弯曲强度试验机等机械强度性能测试项目解析

随着电动自行车新国标GB 17761-2024的实施，整车及核心零部件的机械强度测试成为安全认证的核心环节。Delta德尔塔仪器作为电动自行车专业检测设备制造商，推出了一系列符合新国标的测试设备，覆盖车架、前叉、车把等关键部件的力学性能验证。以下重点解析四类核心测试系统的工作原理与技术特性。

一、车架前叉振动试验机：模拟动态疲劳的“终极考官”

该设备通过双振动源独立控制前后振动，模拟骑行中路面颠簸对车架与前叉组合件的持续冲击。其技术设计严格遵循GB 17761-2024、GB 3565-2005等标准，主要特点包括：

1、高精度负载与频率控制：试验频率0-15Hz可调，负重范围0-100kg，加速度达0-3.2g，可精准模拟不同路况下的振动谱19；

2、智能停机与抗共振设计：当试件断裂或预置振动次数（最高999,999次）达成时自动停机，并通过减震气囊底座抑制共振，确保测试稳定性19；

3、多功能适配性：钢构机座支持各类车架尺寸，结合PLC+触摸屏控制系统，实现参数灵活设定与实时数据监控。

此类测试可有效暴露车架焊接点疲劳裂纹、紧固件松脱等隐患，为新国标要求的“振动后无结构性失效”提供量化依据。

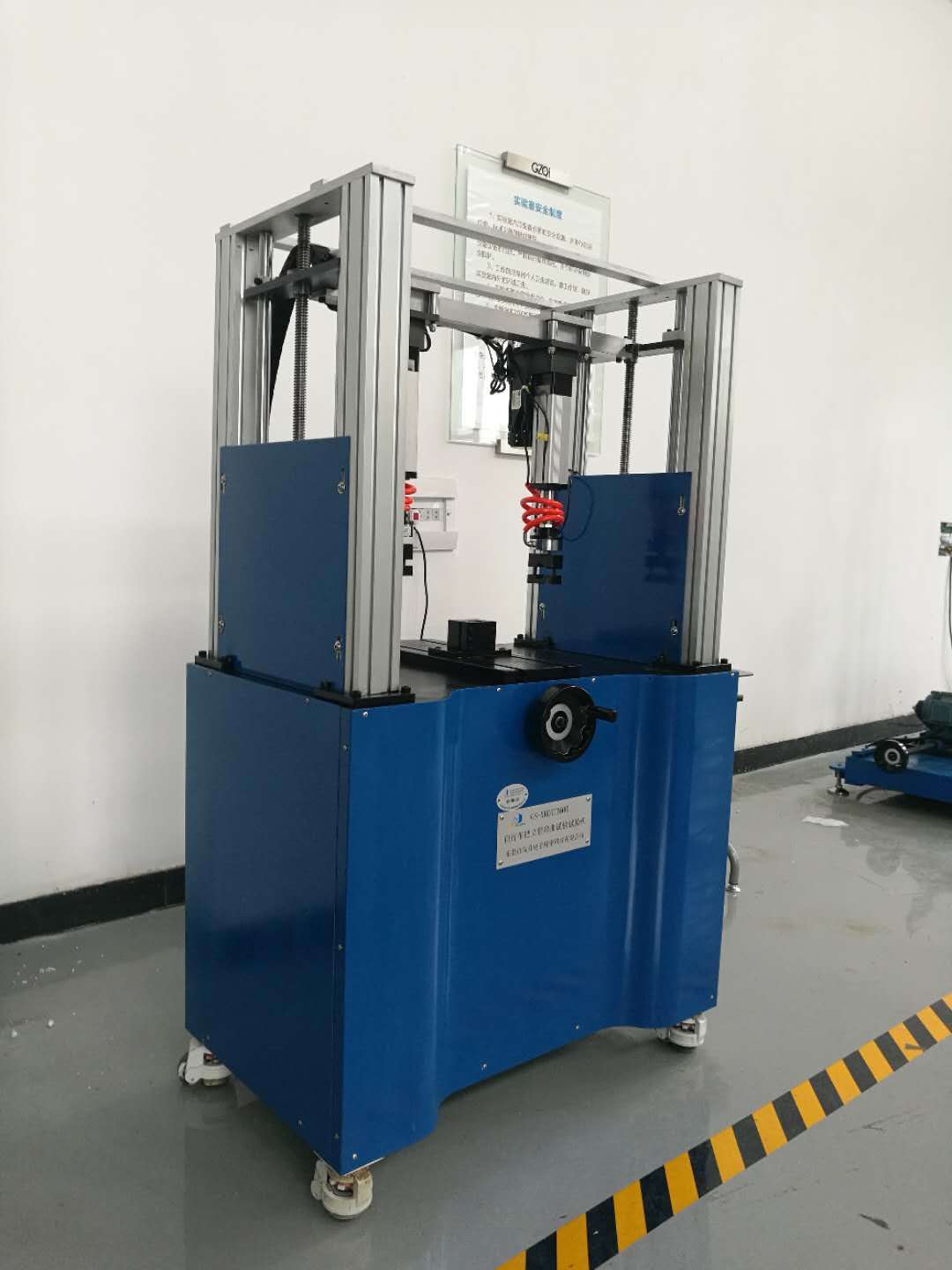

车架前叉组合件振动强度试验机

二、前叉组合件落重试验机：冲击能量的“瞬时审判者”

针对前叉遭遇障碍物的抗冲击能力，该设备通过重锤自由落体模拟GB 17761-2024标准中规定的80J冲击能量（等效22.5kg砝码从360mm高度下落）710。其核心技术优势在于：

1、精准的能量控制：砝码精度±0.2%，高度误差±1mm，确保冲击能量严格符合新国标；

2、减震前叉的特殊适配：支持锁紧减震弹簧至无负荷状态，或替换为实心连接件，满足复杂结构的测试一致性27；

3、自动化操作：PLC程序控制电动升降与气动释放，触摸屏实时记录冲击结果，支持ISO 4210、EN 14766等多国标准510。

测试后若前叉无断裂、变形，则证明其符合新国标“冲击后无影响安全的损坏”条款。

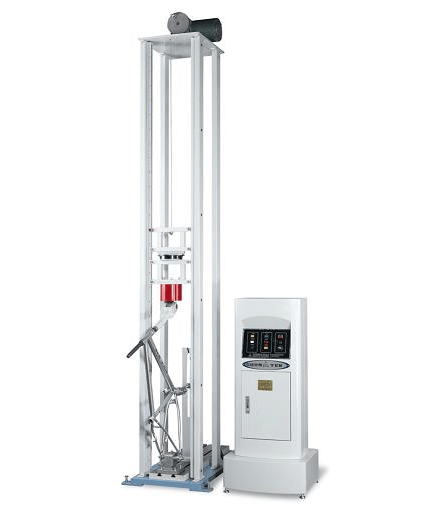

前叉组合件落重试验机

三、把立管弯曲强度试验机：车把耐用性的“极限挑战台”

车把立管是转向系统的核心承力件，该设备通过计算机伺服控制对车把动态施压，验证其弯曲疲劳寿命，直接对应GB 17761-2024第7.3.2.2条款。关键技术参数包括：

1、高精度施力与监测：施力范围0-2000N，荷重精度±0.2%，位移分辨率0.001mm，采用美国世铨传感器保障数据可靠性；

2、多维度测试模式：支持静态弯曲、动态疲劳测试，速度1-350mm/min无级调速，可预置加载次数或直至试件断裂68；

3、智能化报告输出：自动生成力-位移曲线，标识屈服点与断裂阈值，为设计改进提供依据。

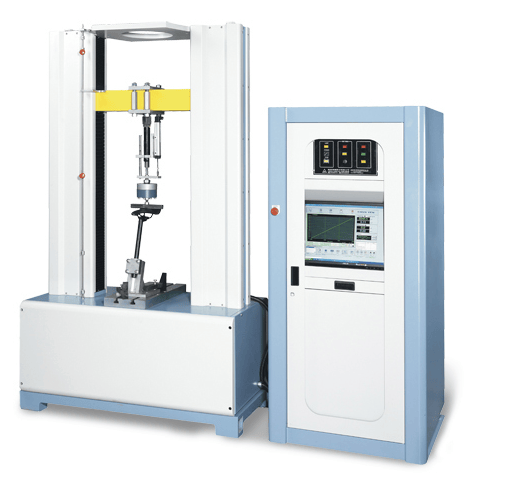

把立管弯曲强度试验机

四、车把鞍座力矩试验台：静态负载的“稳定卫士”

鞍座与车把的静态强度直接影响骑行安全。该设备通过液压或电动加载系统模拟骑行者坐压与操控力，关键特性有：

1、双维力矩测试：可同步检测车把扭转刚度与鞍座垂直负载，施力控制精度±0.5%，最大负载2000N；

2、符合人体工学设计：依据标准设定力臂长度与施力角度（如鞍座测试需重心偏离立管轴线75mm）；

3、兼容多国标体系：覆盖GB 3565、EN 14764等欧亚标准，支持电动/手动调节以适应不同车型。

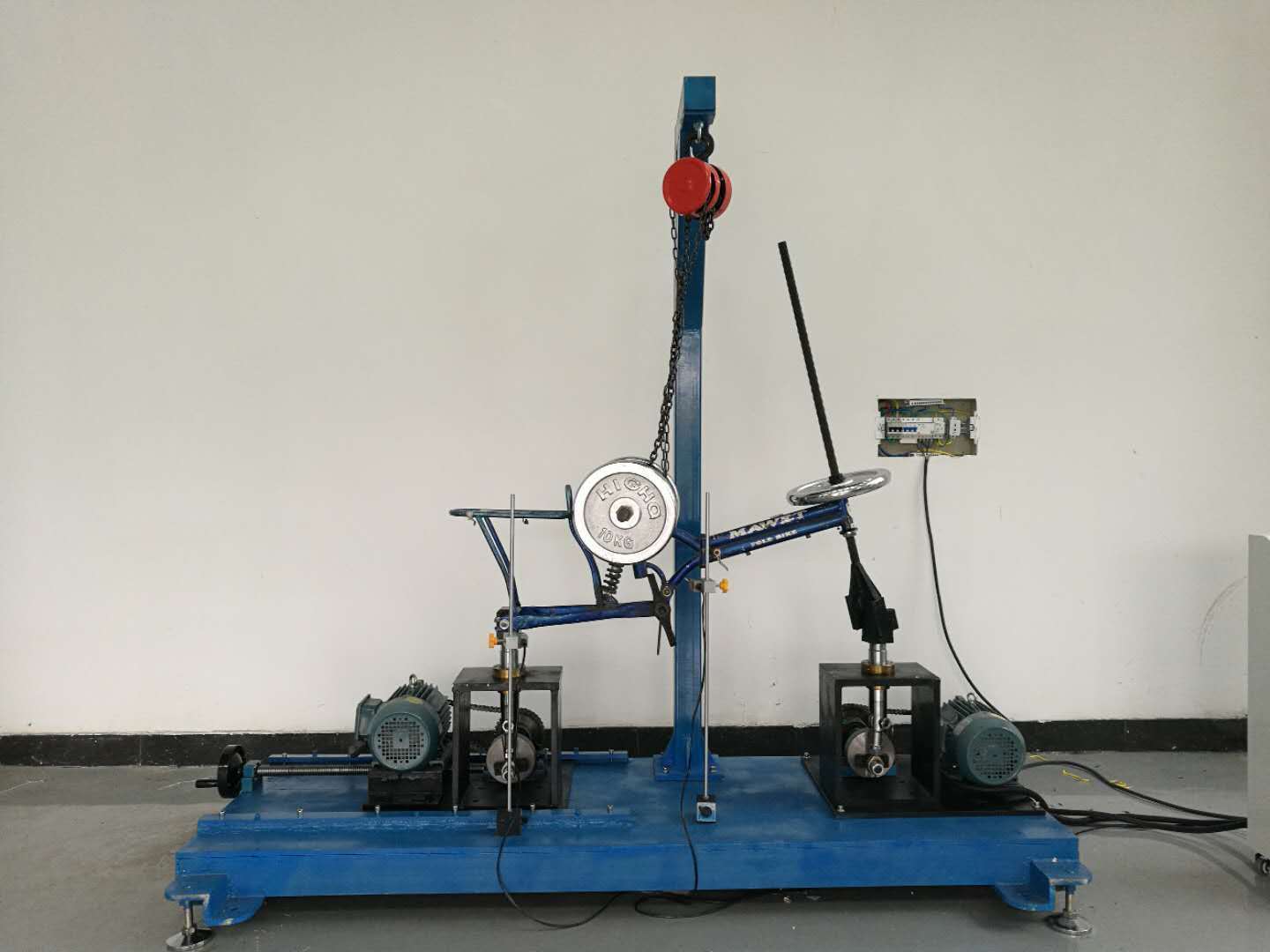

车把鞍座力矩试验台

总结：测试体系与新国标的深度契合

Delta德尔塔仪器的上述设备群，构建了电动自行车机械安全的全链条验证平台：

1、覆盖核心风险点：从车架振动疲劳、前叉冲击韧性到车把弯曲强度，直指新国标强制检测项目；

2、数据精准可控：PLC/计算机伺服系统确保测试条件严苛符合标准参数，误差普遍低于±0.5%；

3、智能化与效率兼具：自动停机、数据存储及报告生成功能大幅提升认证效率。

随着2024年新国标强制实施，此类设备已成为整车厂与质检机构确保产品合规的必备工具，亦为行业从“量”向“质”转型提供技术支点。
