IC验证 AXI 项目（二）——断言

news 2025/8/31 11:40:30

写地址通道

在这里插入图片描述

STABLE 类型

    property p_AWID_stable;     @(posedge clk) AWVALID && !AWREADY |-> $stable(AWID);       endpropertyassert property(p_AWID_stable) else `uvm_error("ASSERT","AWID not stable when AWVALID=1 and AWREADY=0")

X 类型

    property p_AWID_X;     @(posedge clk) AWVALID |-> !$isunknown(AWID);     endpropertyassert property(p_AWID_X) else `uvm_error("ASSERT","AWID has X/Z when AWVALID=1")

AXI4_ERRM_AWADDR_BOUNDARY
断言描述：单次 burst 传输不可超过 4KB。比如，假设要写入 16KB 数据，可以分成 4 个 burst，每个 burst 在一个 4KB 窗口内，AWADDR 每次递增 4KB。因此要求每次 burst 传输的 AWADDR 高20位不变，即可满足单次不超过 4KB。

    property p_AWADDR_4KB_boundary;@(posedge clk) AWVALID && AWREADY |-> (((AWADDR & 'hFFF) + total_bytes(AWLEN, AWSIZE)) <= 12'hFFF);endpropertyassert property(p_AWADDR_4KB_boundary) else `uvm_error("ASSERT","AW burst crosses 4KB boundary")

AXI4_ERRM_WRAP_ALIGN
断言描述：当 BURST 类型为 WRAP 时，起始地址须与整个 burst 的总字节数对齐。

    property p_AWADDR_wrap_align;@(posedge clk) AWVALID && AWREADY && (is_wrap(AWBURST)) |-> ((AWADDR % total_bytes(AWLEN,AWSIZE)) == 0);endpropertyassert property(p_AWADDR_wrap_align) else `uvm_error("ASSERT","WRAP burst start not aligned")

AXI4_ERRM_AWLEN_WRAP
断言描述：当 BURST 类型为 WRAP 时，一次 burst 的数据拍拍数只能是 2、4、8、16。
AXI4_ERRM_AWSIZE
断言描述：每个数据拍传输的字节数不可超过总线字节数。
AXI4_AWLEN_FIXED
断言描述：当 BURST 类型为 FIXED 时，数据拍拍数不可超过 16 拍。
AXI4_ERRM_AWID_TIEOFF
断言描述：当接口参数 ID_WIDTH == 0 时，协议上认为 ID 信号不存在，因此在这种情况下 AWID 不应该抖动。
AXI4_ERRM_AWVALID_RESET
断言描述：复位释放后的第一个时钟周期，AWVALID应保持为低。
AXI4_ERRM_AWREADY_MAX_WAIT
断言描述：当 master 将 AWVALID 置高后，slave 应在设定拍数内将 AWREADY 置高，避免无期限悬挂。

写数据通道

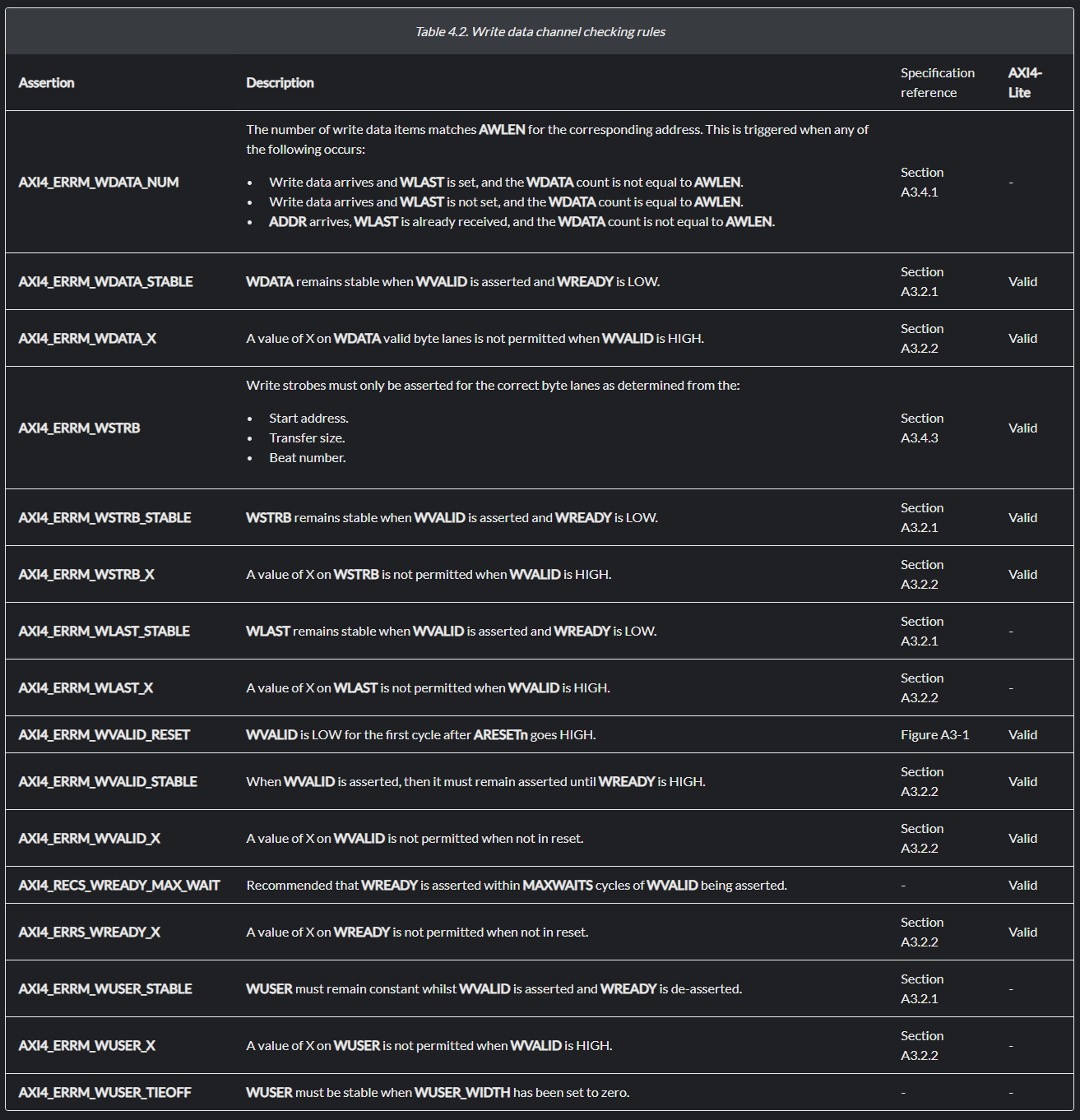

在这里插入图片描述

AXI4_ERRM_WDATA_NUM
断言描述：一个 burst 内的数据拍数须与 AWLEN 一致，① WLAST 不可过早拉高（未到最后一拍就拉高）② WLAST 不可过晚拉高（最后一拍未拉高）③ W 通道先于 AW 通道时，数据拍拍数也须与 AWLEN 匹配
AXI4_ERRM_WSTRB
断言描述：要求 WSTRB 在合法的 byte lane 内才可置位。
