【PCIE系列】1---PCIE系统拓扑结构分析
架构由点对点链路（Links）组成，用于互连组成系统的一系列组件。下图展示了一个示例拓扑结构。该图描述了一个有层次的体系架构实例，其包含根复合体（Root Complex, RC）、多个端点（I/O设备）、一个交换机（Switch）以及一个PCI Express至PCI/PCI-X桥接器，所有组件均通过PCI Express链路互连。

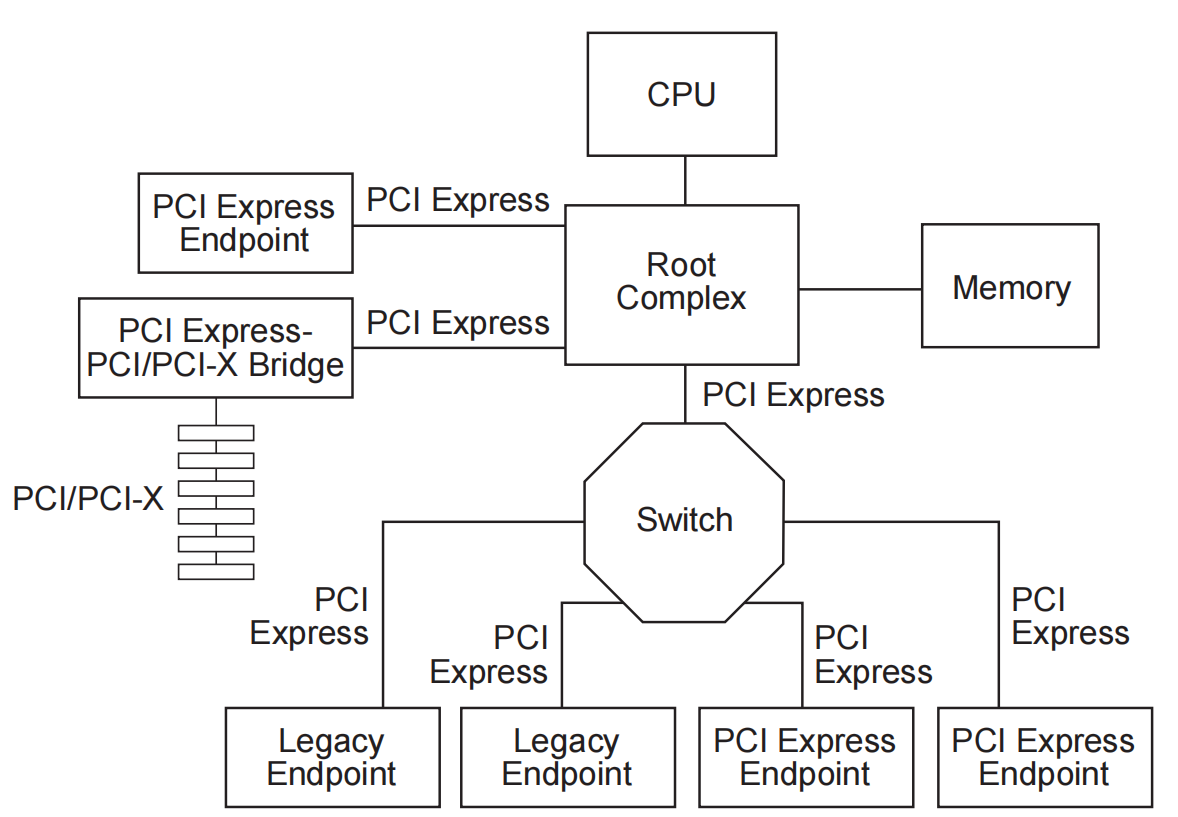

图1 PCI Express Topology
1、Root Complex：
- 连接I/O层次结构和CPU/Memory系统的根节点；
- 支持PCIE端口；
- 内部可选实现switch，支持点对点服务；
2、PCI Express Endpoint：
- 传统型（Legacy）：兼容早期PCI设备的终端。
- PCI Express：专为PCIe协议设计的设备（如显卡）。
- RCiEPs：集成在根复合体（Root Complex）中的终端，直接与CPU/内存子系统交互
3、Switch
- 多个虚拟PCI-PCIE的桥设备
- 可配置为多个PCI-PCIE bridge，可按bridge机制转发如基于地址的路由
- 禁止拆分数据，支持流控
4、Root Complex Event Collector
- 提供对来自RCiEP的终止错误和PME消息的支持
- 驻留在根复合体的总线上，允许有多个或者没有
5、PCI Express to PCI/PCI-X Bridge
- PCI Express至PCI/PCI-X桥接器提供了PCI Express架构与PCI/PCI-X层级之间的连接
