蓝牙链路层状态机精解：从待机到连接的状态跃迁与功耗控制

当你戴着智能手表运动时，是否好奇为什么它的续航能轻松超过一天，而同样使用蓝牙的手机却需要频繁充电？这个问题的答案就隐藏在蓝牙链路层的状态机设计中。蓝牙技术作为短距离无线通信的标杆，其链路层状态管理直接决定了设备的功耗表现和连接效率。对于嵌入式开发、物联网工程等领域的面试而言，链路层状态机更是高频考点，几乎每一场涉及蓝牙技术的面试都会触及状态跃迁规律或功耗控制策略。

本文将以 "状态跃迁为骨、功耗控制为血"，系统解析蓝牙链路层的核心状态机原理，并结合历年真题详解面试重点。无论你是准备求职的应届生，还是需要巩固蓝牙技术的工程师，掌握这些知识不仅能帮你在面试中脱颖而出，更能在实际开发中设计出低功耗高性能的蓝牙产品。

一、蓝牙链路层状态机基础：从经典到 BLE 的进化

蓝牙技术经过二十多年的发展，其状态机设计经历了从复杂到精简的重要转变。理解这一进化过程，能帮助我们更好地掌握现代 BLE（低功耗蓝牙）的状态管理逻辑。

1.1 经典蓝牙的 "八态迷宫"

早期经典蓝牙（BR/EDR）的链路层定义了 8 个子状态，构成了一个相当复杂的状态系统。主要包括：

• Page：主设备发起连接的状态

• Page Scan：从设备等待被连接的状态

• Inquiry：主设备搜索周围设备的状态

• Inquiry Scan：设备允许被发现的状态

• Slave Response/Master Response：连接建立过程中的交互状态

• Inquiry Response：响应搜索的状态

这些状态组合出四种用户可见的模式：不可发现不可连接、可发现不可连接、不可发现可连接、可发现可连接。经典蓝牙需要在全频段发送 ID 包和 FHS 包进行设备发现和连接，不仅流程复杂，还导致通信效率低下和功耗过高。例如，设备完成一次完整搜索至少需要 10.24 秒，这在电池供电的设备上是难以接受的。

1.2 BLE 的五态革命

为了解决功耗问题，BLE（蓝牙低功耗）技术对状态机进行了彻底重构，简化为五种核心状态：

• 就绪态（Standby）：设备上电初始化后的默认状态

• 广播态（Advertising）：设备发送广播报文的状态

• 扫描态（Scanning）：设备搜索周围广播设备的状态

• 发起态（Initiating）：设备发起连接请求的状态

• 连接态（Connected）：设备间建立稳定连接后的状态

这种简化带来了显著优势：BLE 使用 37/38/39 三个固定信道进行广播和扫描，避免了全频段搜索的能耗浪费；同时取消了经典蓝牙中复杂的 page/inquiry 流程，代之以更高效的 advertise/scan 机制。从某种意义上说，BLE 的状态机设计是 "做减法" 的艺术，通过精简状态转换路径实现了能效的飞跃。

1.3 状态机的核心设计思想

BLE 状态机的设计遵循三个基本原则：

1. 就绪态为中心：所有状态都能直接回到就绪态，保证系统的快速重置能力
2. 单向跃迁为主：多数状态转换具有明确的方向性，减少了设计复杂性
3. 功耗分级管理：从广播到连接的状态转换伴随功耗等级的有序变化

理解这些原则有助于我们记忆状态转换规律，也是解答 "状态设计优势" 类面试题的关键要点。

二、状态跃迁全解析：从待机到连接的旅程

BLE 设备从上电到建立连接的过程，就像一场精心设计的旅行。每个状态都有明确的任务和转换条件，掌握这些细节是理解蓝牙工作原理的基础。

2.1 核心状态及转换条件

①就绪态（Standby）

就绪态是所有状态的起点和终点，就像旅行的出发点和回家的终点。设备上电初始化完成后自动进入就绪态，此时蓝牙射频处于关闭或低功耗监听状态，功耗最低。从就绪态可以直接进入另外三种活跃状态：

• 收到应用层的广播指令 → 进入广播态

• 收到应用层的扫描指令 → 进入扫描态

• 收到连接指令（且已知目标设备信息）→ 进入发起态

②广播态（Advertising）

广播态相当于设备在 "大声呼救"，通过 3 个广播信道周期性发送广播报文。处于广播态的设备有两个主要任务：宣告自己的存在，以及响应扫描设备的请求。广播态的转换路径包括：

• 广播超时或收到停止指令 → 返回就绪态

• 收到其他设备的连接请求并接受 → 进入连接态（作为从设备）

广播间隔是该状态的关键参数，范围通常在 20ms 到 10.24s 之间。较小的间隔（如 20ms）能加快设备发现速度，但会显著增加功耗；较大的间隔（如 1s）则功耗更低但发现速度较慢。

③扫描态（Scanning）

扫描态分为主动扫描和被动扫描两种模式，就像两种不同的寻找方式：

• 被动扫描：只监听广播报文，不发送任何请求（类似 "默默观察"）

• 主动扫描：收到广播后会发送扫描请求，获取更多设备信息（类似 "主动搭话"）

扫描态的转换逻辑：

• 扫描超时或收到停止指令 → 返回就绪态

• 扫描到目标设备并决定连接 → 先返回就绪态，再进入发起态（BLE 不允许从扫描态直接进入发起态）

扫描过程涉及两个关键参数：扫描窗口（Scan Window）和扫描间隔（Scan Interval）。扫描窗口是每次监听广播的持续时间，扫描间隔是两次扫描窗口的间隔时间。设备只在扫描窗口期间活跃，其余时间可休眠以节省功耗。

④发起态（Initiating）

发起态是连接建立的 "临门一脚"，设备利用之前扫描获得的信息（如目标设备地址、广播信道等）向目标设备发送连接请求。这个状态的持续时间通常较短，主要完成时钟同步和连接参数协商。

发起态的转换非常明确：

• 连接请求被接受 → 进入连接态（作为主设备）

• 连接请求被拒绝或超时 → 返回就绪态

⑤连接态（Connected）

连接态是数据交互的 "主战场"，主从设备通过协商的连接间隔周期性通信。此时的设备不再需要持续广播或扫描，而是按照约定的时间间隔醒来交互数据，大部分时间都处于休眠状态，这也是 BLE 节能的关键。

连接态的退出条件：

• 收到断开连接指令 → 返回就绪态

• 超出监控超时时间未通信 → 自动返回就绪态

• 连接参数更新协商（不改变状态但影响功耗）

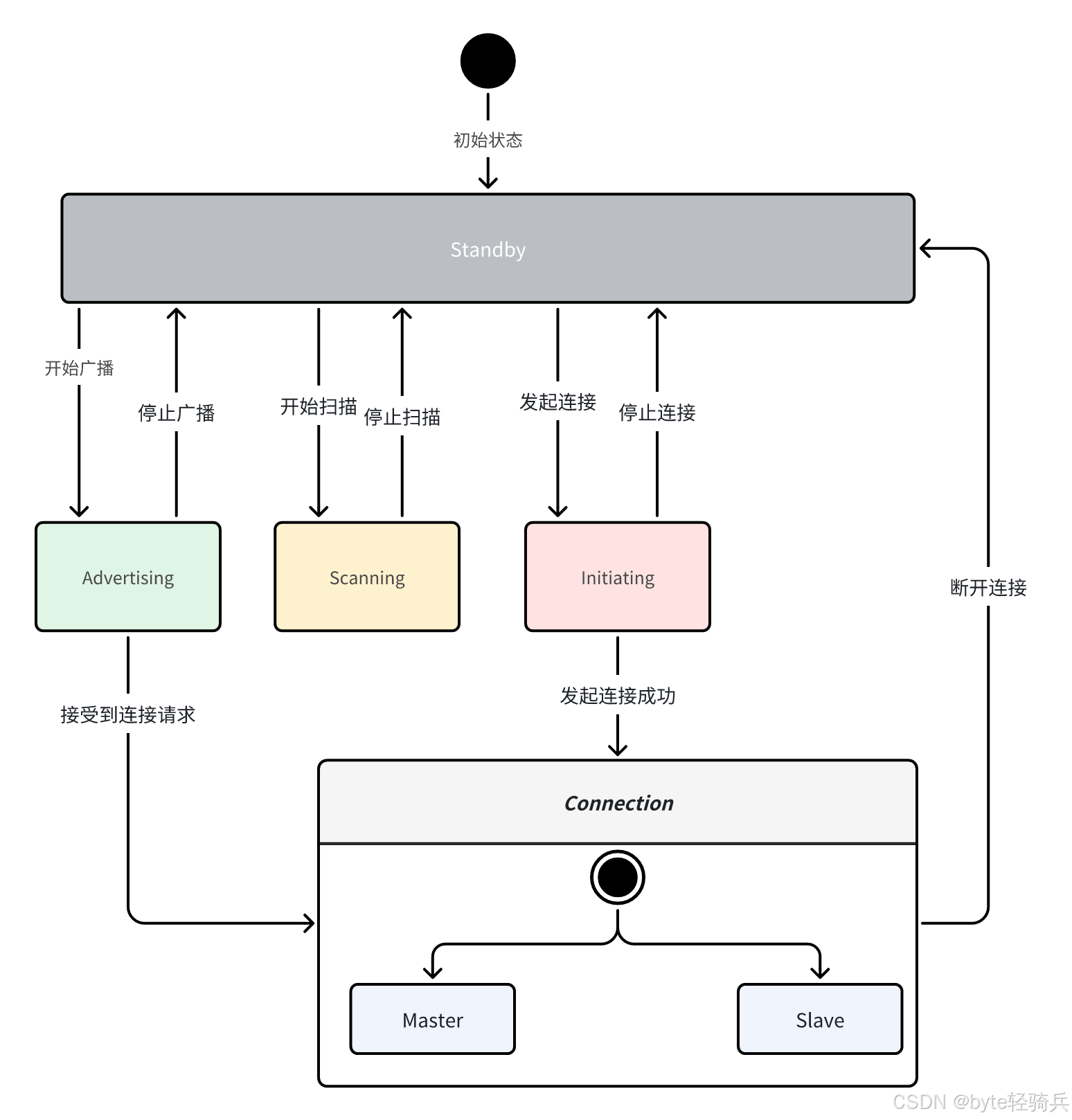

2.2 状态转换全景图

这个状态图揭示了一个重要规律：所有状态都以就绪态为中心进行转换，没有跨状态的直接跳转（如扫描态到发起态必须经过就绪态）。这种设计保证了状态机的稳定性和可预测性，也是面试中常考的状态转换细节。

2.3 蓝牙 5.4 的状态机增强

蓝牙 5.4 标准对链路层进行了重要优化，其中周期性广播带响应（PAwR） 功能为广播态带来了新特性。支持 PAwR 的设备可以在广播后预留响应时隙，允许多个接收设备在指定时间窗口内回复，这种机制特别适合物联网场景中网关与大量终端设备的通信。

PAwR 并没有增加新的状态，但扩展了广播态的能力：传统广播是单向通信，而 PAwR 使广播态设备能实现有限的双向交互，在不进入连接态的情况下完成数据收集，进一步优化了低功耗场景的效率。这一特性可能成为未来面试的新兴考点，值得重点关注。

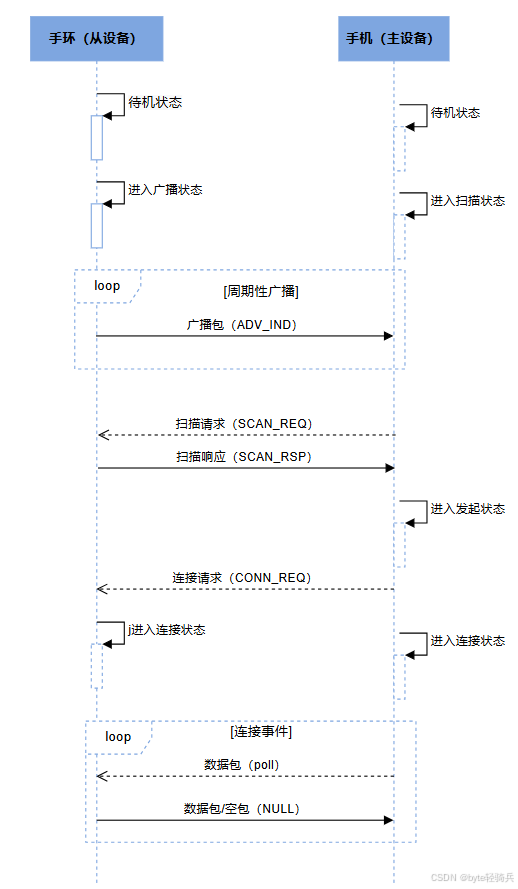

2.4 连接建立的完整流程

关键跃迁技术细节：

1. 广播通道选择：

• BLE使用3个广播信道(37/38/39)，避开WiFi干扰

• 采用跳频算法减少冲突概率

2. 连接请求包结构：

• 包含关键连接参数：CI、SL、ST

• 包含CRC初始化值和窗口大小

3. 时序控制：

• 从设备收到CONNECT_REQ后，按指定CI计算首个连接事件

• 采用时间锚点机制保持主从时钟同步

三、功耗控制的核心：参数背后的权衡艺术

蓝牙设备的功耗表现很大程度上取决于链路层参数的配置。理解这些参数的作用机制，不仅能应对面试中的计算题，更能在实际设计中实现功耗与性能的平衡。

3.1 三大核心参数及其数学关系

BLE 连接态的功耗控制主要依赖三个关键参数，它们之间存在严格的数学约束：

①连接间隔（Connection Interval）

• 定义：两个连续连接事件开始的时间间隔
• 范围：6~3200 个单位（每个单位 1.25ms），即 7.5ms~4s
• 影响：间隔越小，通信越频繁，功耗越高但响应越快

②从机延迟（Slave Latency）

• 定义：从设备允许跳过的最大连接事件数
• 范围：0~499
• 影响：延迟越大，从设备可休眠的次数越多，功耗越低但数据传输可能延迟

③监控超时（Supervision Timeout）

• 定义：无通信活动后判定连接断开的时间
• 范围：10~3200 个单位（每个单位 10ms），即 100ms~32s
• 影响：超时时间越长，连接越稳定但对突发断开的响应越慢

这三个参数必须满足以下不等式：

监控超时 > (1 + 从机延迟) × 连接间隔

这个公式是面试中的高频考点，它保证了从设备即使使用最大延迟，主设备也能在连接断开前检测到异常。

3.2 参数配置对功耗的影响规律

参数配置与功耗的关系可以总结为 "三长两短" 原则：

• 长连接间隔：降低通信频率，减少唤醒次数 → 功耗降低

• 长从机延迟：允许从设备更多休眠 → 功耗降低

• 长监控超时：对功耗影响较小，但需配合前两者设置

• 短连接间隔：提高响应速度，但增加唤醒次数 → 功耗升高

• 短从机延迟：从设备需频繁响应 → 功耗升高

实际应用中通常采用动态调整策略：设备活跃传输数据时使用短间隔，空闲时切换为长间隔。例如智能手表在实时心率监测时可能使用 50ms 间隔，而静置时自动调整为 2s 间隔，兼顾实时性和续航。

3.3 广播与扫描的功耗优化

除了连接态，广播和扫描过程的参数配置也显著影响功耗：

• 广播间隔优化：广播间隔每增加一倍，广播态功耗约降低 50%。但间隔过大会导致设备发现时间延长，通常在电池供电设备中推荐使用 500ms~2s 的间隔。

• 扫描占空比：扫描占空比 = 扫描窗口 / 扫描间隔，降低占空比可减少扫描态功耗。例如将占空比从 10% 降至 1%，功耗可降低一个数量级，但设备发现时间会相应增加。

蓝牙 5.4 引入的动态频率选择（DFS） 技术进一步优化了功耗，设备可避开干扰信道，减少因重传导致的能量浪费，尤其在工业环境等复杂无线场景中效果显著。

四、面试高频考点与真题解析

蓝牙链路层状态机的知识点在面试中呈现明显的侧重点，掌握这些考点及其解题思路，能极大提高面试通过率。

4.1 状态转换类考点

考点 1：状态转换条件判断

真题：以下哪种情况会导致 BLE 设备从广播态进入连接态？

A. 收到停止广播指令

B. 接收到其他设备的连接请求并接受

C. 广播超时

D. 发送扫描响应后

解析：正确答案是 B。广播态设备在收到合法的连接请求并接受后，会作为从设备进入连接态。选项 A 和 C 会导致设备返回就绪态，选项 D 是广播态内部的正常交互，不会改变状态。这类题目考查对基本状态转换路径的记忆，解题关键是牢记每个状态的输入输出条件。

考点 2：状态机设计对比

真题：与经典蓝牙相比，BLE 在状态机设计上的主要优化是什么？

解析：这是一道开放题，核心要点包括：

1. 状态数量减少：从经典蓝牙的 8 个子状态简化为 5 个核心状态
2. 流程优化：用 advertise/scan 替代了复杂的 page/inquiry 流程
3. 信道优化：使用 3 个固定广播信道，减少频段切换能耗
4. 以就绪态为中心的转换设计，提高状态切换效率

回答时应结合功耗和效率两方面分析，突出 BLE 为低功耗场景做的针对性优化。

4.2 功耗参数类考点

考点 3：连接参数配置计算

真题：如果 BLE 设备的连接间隔设为 100ms（80 个 1.25ms 单位），从机延迟设为 5，那么监控超时的最小值应该是多少？

解析：根据公式监控超时 > (1 + 从机延迟) × 连接间隔，代入得：

监控超时 > (1+5)×100ms = 600ms

由于监控超时的单位是 10ms，因此最小值应为 610ms（61 个单位）。这类题目需要掌握参数计算公式，并注意单位转换细节。

考点 4：功耗优化策略选择

真题：如果您希望最大限度地降低 BLE 从设备的功耗，最佳参数配置是？

A. 短连接间隔和低从设备延迟

B. 长连接间隔和高从设备延迟

C. 低从设备延迟和长连接间隔

D. 零从设备延迟

解析：正确答案是 B。长连接间隔减少通信频率，高从设备延迟允许从机更多休眠，两者结合能最大限度降低功耗。需要注意的是，这种配置会牺牲数据传输速度和实时性，因此只适合对延迟不敏感的场景。

考点 5（大疆 2021）

真题：简述广播超时机制及其防僵死作用。

解析：

• 机制：BLE规范规定广播持续时间不能超过180s（可选）

• 防僵死：防止设备因软件错误永久广播，耗尽电池

• 实现：通过硬件计时器自动停止广播，返回待机状态

• 应用：需长时间广播的设备需多次调用广播启动API

4.3 协议演进类考点

考点 6：蓝牙 5.4 新特性影响

真题：蓝牙 5.4 引入的 PAwR 功能对链路层状态机有何影响？

解析：PAwR（周期性广播带响应）并未增加新的链路层状态，但扩展了广播态的能力：

1. 允许广播设备在广播后预留响应时隙
2. 支持多设备在指定窗口内回复，实现广播态下的有限双向通信
3. 无需进入连接态即可完成数据交互，适合大规模物联网场景
4. 保持了广播态的低功耗特性同时提升了通信灵活性

这类题目考查对最新协议版本的了解，回答时应聚焦新特性对状态功能的扩展而非状态本身的变化。

五、实战应用：状态机与功耗调试案例

理论知识的价值最终体现在解决实际问题上。通过分析真实案例，我们能更好地理解状态机和功耗参数在实际开发中的应用。

5.1 智能手环续航优化案例

某款智能手环在测试中发现续航仅为预期的一半，通过蓝牙协议分析仪排查发现：

• 手环作为从设备，连接间隔被手机固定为 30ms（过短）

• 从机延迟设置为 0（必须响应每次连接事件）

• 即使无数据传输，仍保持高频率通信

优化方案：

1. 协商将连接间隔调整为 500ms
2. 设置从机延迟为 3（允许跳过 3 次连接事件）
3. 监控超时保持 3s 不变（满足3s > (1+3)×500ms）

优化后功耗降低 70%，续航达到设计目标。这个案例展示了连接参数对实际功耗的巨大影响。

5.2 工业传感器连接不稳定问题

某工厂部署的 BLE 温湿度传感器频繁断连，分析发现：

• 车间存在严重的 2.4GHz 干扰

• 传感器使用固定信道通信，未启用跳频

• 监控超时设置过短（500ms）

解决方案：

1. 启用蓝牙 5.4 的动态频率选择（DFS）功能
2. 调整连接间隔从 100ms 增至 200ms
3. 监控超时延长至 2s

优化后连接稳定性提升 90%，证明了参数调整和协议新特性在复杂环境中的作用。

蓝牙链路层状态机看似复杂，实则是一套精心设计的状态管理逻辑。从待机到连接的每一次状态跃迁，都体现了功耗与性能的权衡艺术。掌握这些知识不仅能帮你在面试中从容应对各种问题，更能在实际开发中设计出高效节能的蓝牙产品。

随着蓝牙 5.4 等新版本的普及，状态机的功能还在不断扩展，但核心设计思想始终围绕 "高效通信" 和 "低功耗" 两个目标。无论协议如何演进，理解状态转换规律和参数配置原则，都是掌握蓝牙技术的关键所在。

希望本文能成为你学习蓝牙链路层的得力助手，祝你在面试和工作中取得好成绩！
