MFC的使用——使用ChartCtrl绘制曲线

最近做项目遇到要使用MFC绘制一条数据曲线，因为环境限制只能使用MFC来做开发。

MFC是一种用c++设计交互界面的的开发工具，在二三十年前比较流行，但目前比较少用了。所以现在使用MFC进行开发，相关资料的查找也比较困难。最近做了一个与MFC有关的项目，其中用到的相关知识总结于此。在使用工具时，最大的资料其实就是那个库本身，查看库内的代码总会有意想不到的收获。本人用的是VS2019企业版专业版里面的MFC。文末附代码地址。

闲言少絮，直接开始，MFC使用ChartCtrl来绘制曲线比较方便，也是借住deepseek的推荐。

具体步骤如下：

一、下载与添加控件到项目

1、下载ChartCtrl 源码，

2、

• 添加源码到工程

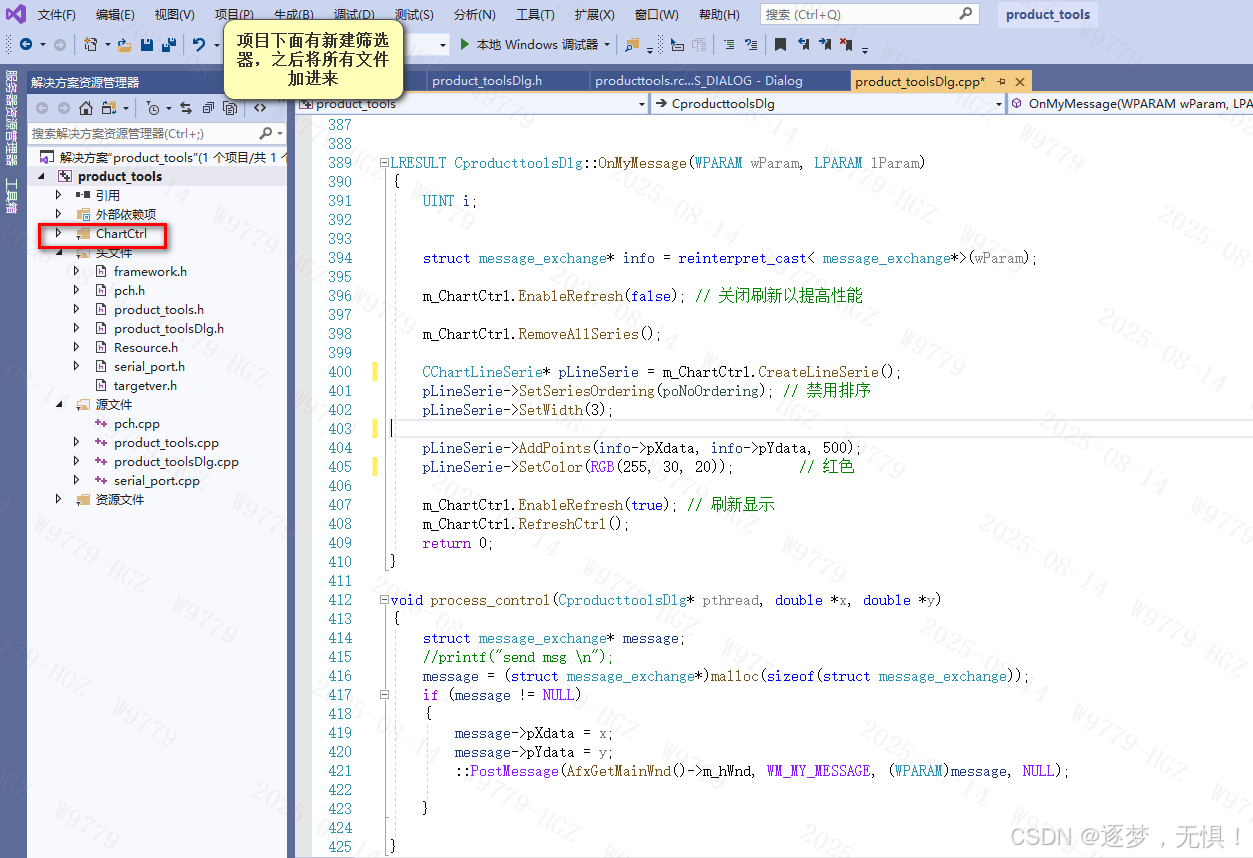

  • 在 VS2019 工程中新建筛选器（如 ChartCtrl），右键点击 → “添加” → “现有项” → 全选下载的 ChartCtrl_source 文件夹中的 .h 和 .cpp 文件。

二、配置 VS2019 项目

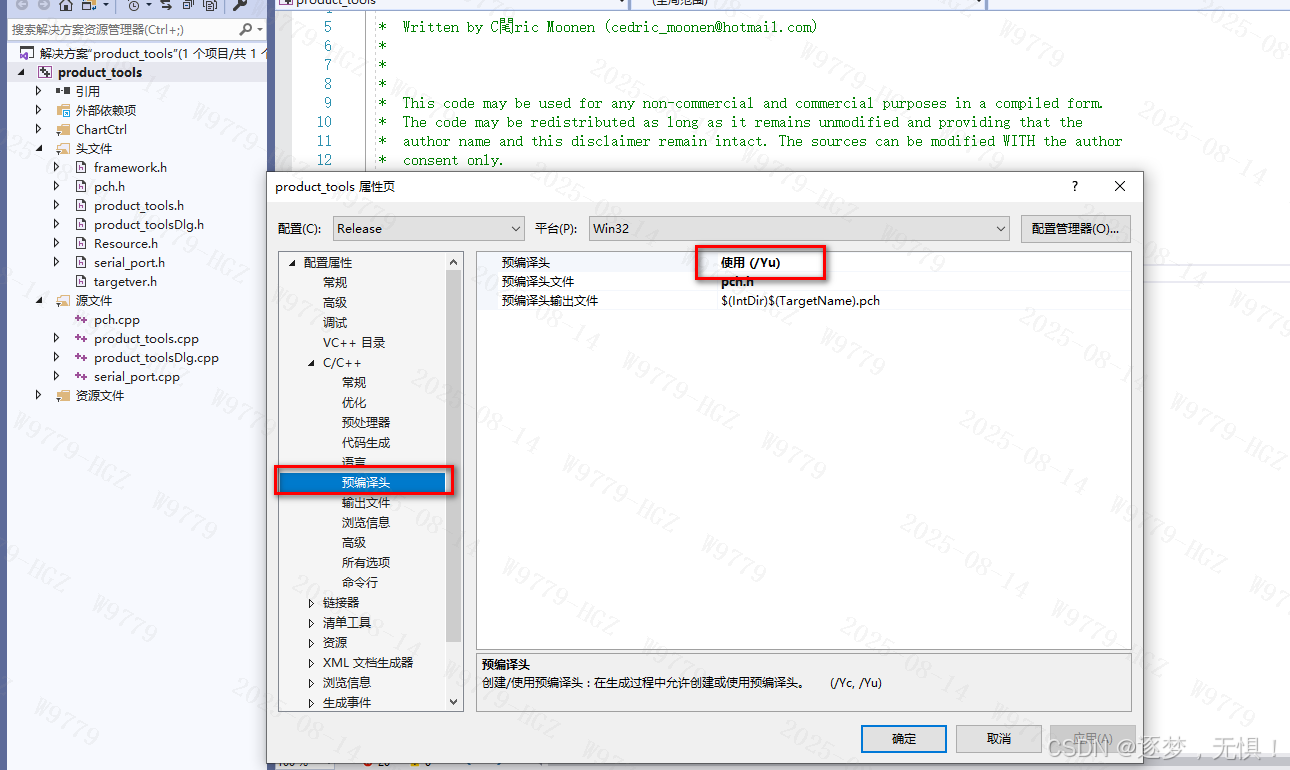

1. 解决预编译头问题

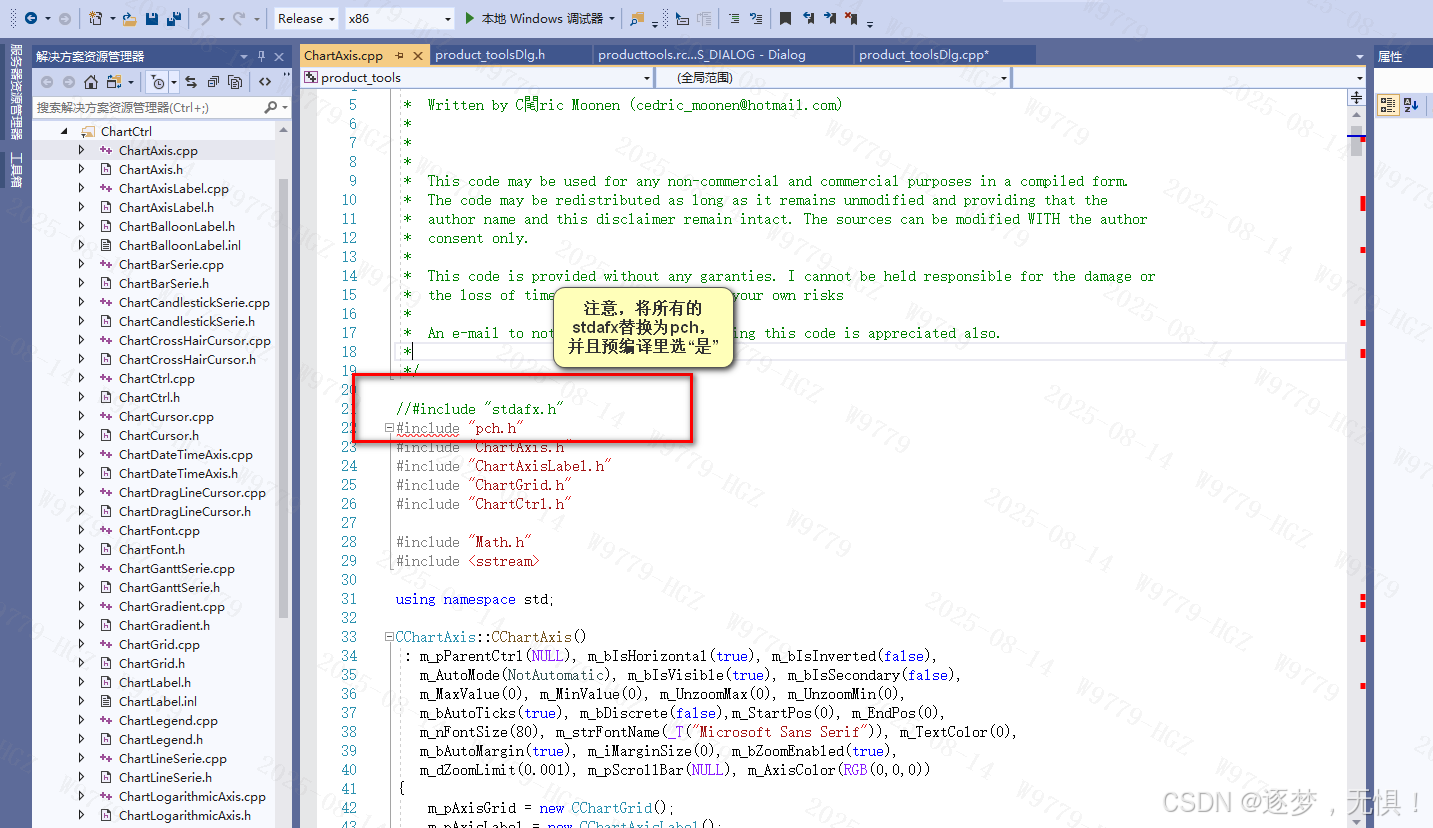

   • 高版本 VS 使用 pch.h 而非 stdafx.h，需修改所有 ChartCtrl 的 .cpp 文件：

     cpp

#include "stdafx.h" → #include "pch.h"

三、在对话框中添加图表控件

1. 放置 Custom Control

   • 从工具箱拖拽 Custom Control 到对话框。

   • 修改属性：

     • Style：0x52010000

     • Class：ChartCtrl（注意不是 CChartCtrl）167。

2. 绑定变量

   • 右键控件 → “添加变量”：

     • 变量类型：CChartCtrl

     • 变量名：如 m_ChartCtrl

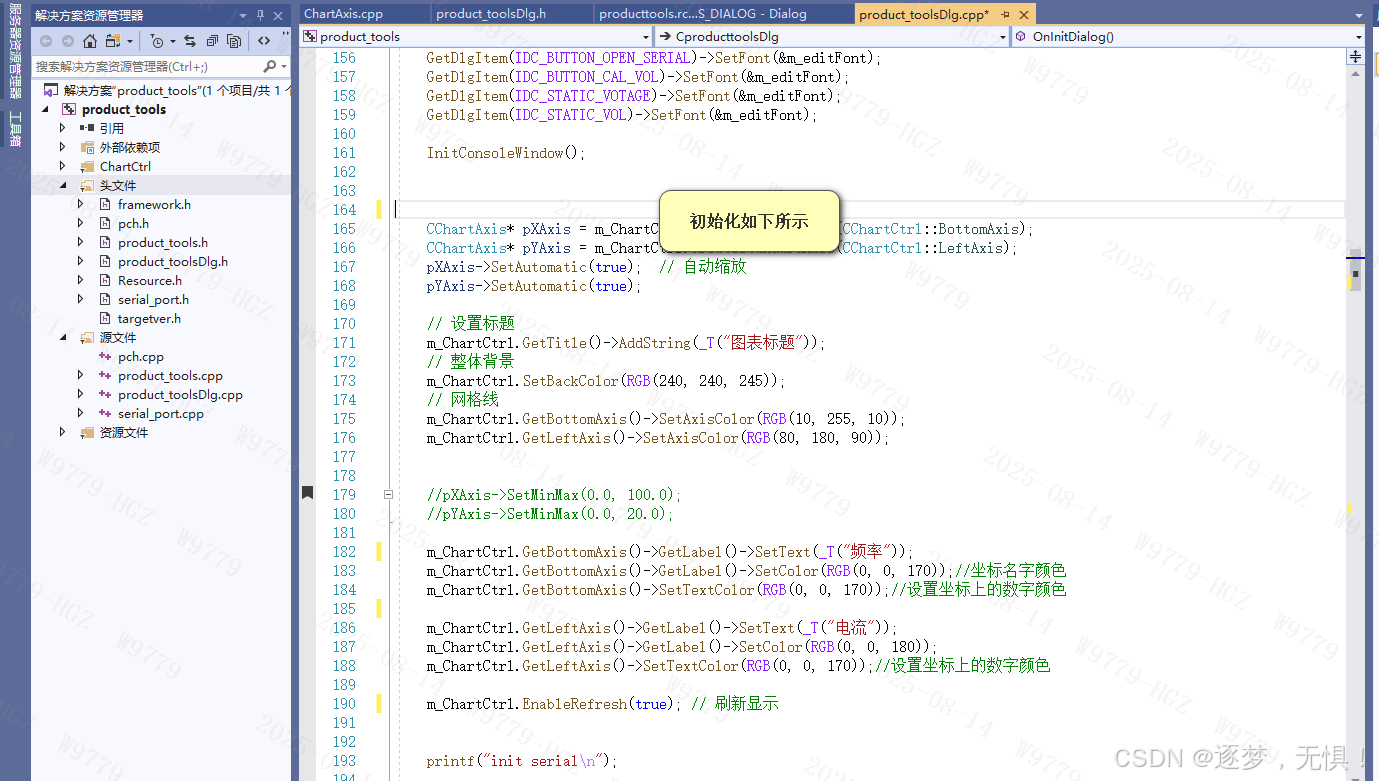

四、初始化与基本使用
