3D游戏引擎的“眼睛“：相机系统深度揭秘与技术实现

news 2025/7/30 9:40:03

"在3D游戏开发中，相机不仅是观察世界的窗口，更是连接虚拟与现实的神奇之眼"

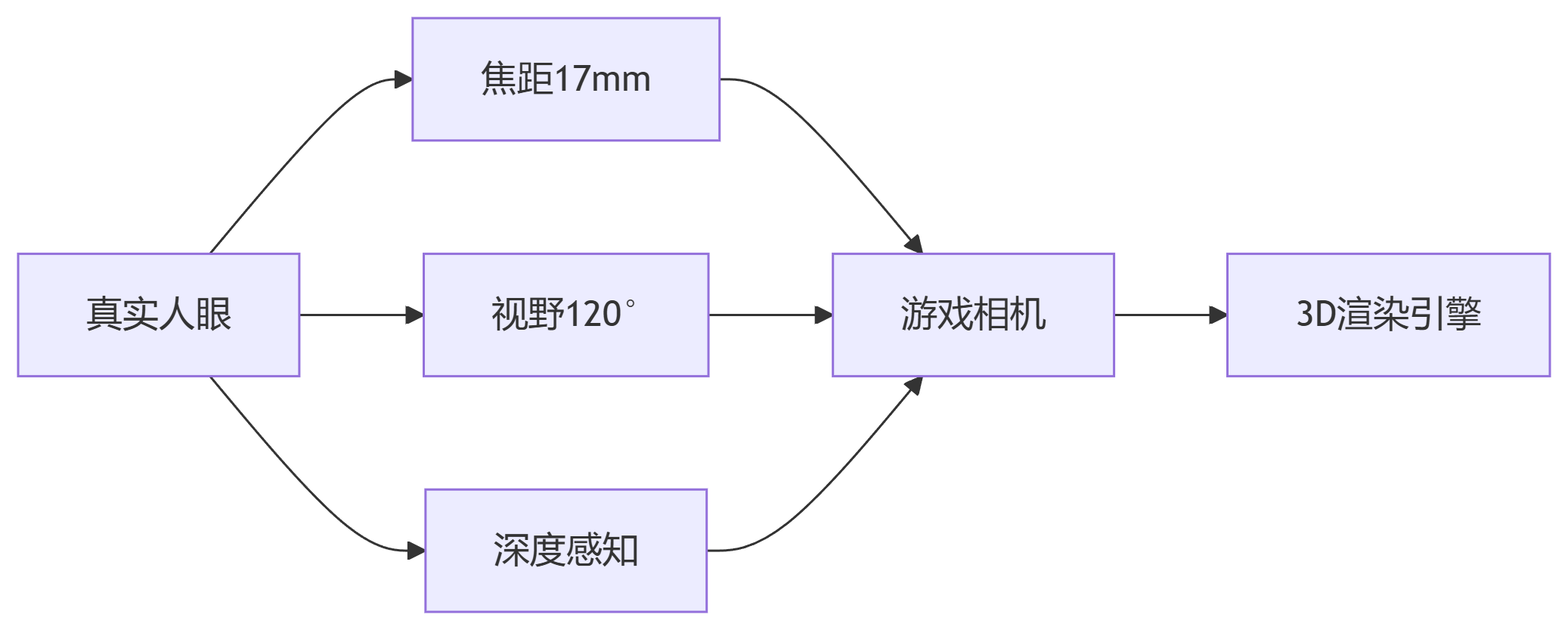

为何以人眼比喻相机？

人眼平均焦距为17mm，这与3D游戏相机的工作原理惊人相似：

光学原理相似性：人眼晶状体 = 相机镜头，视网膜 = 图像传感器
视野范围(FOV)：人眼约120°水平视野 ≈ 游戏相机的Field of View参数
深度感知：双目视差原理与3D渲染的Z-Buffer算法异曲同工

坐标系：3D世界的基石

左手坐标系（DirectX标准）

// CameraManager中的坐标系使用
D3DXVECTOR3 m_vCameraPos; // X右，Y上，Z向前

拇指(X)、食指(Y)、中指(Z)呈直角
适用于屏幕坐标系：Z轴深入屏幕

右手坐标系（OpenGL标准）

拇指(X)、食指(Y)，中指(Z)指向观察者
数学计算更自然，但不符合屏幕直觉

行业现状：80%的3D游戏引擎采用左手坐标系，因其更符合"屏幕是窗口"的直觉认知

相机系统核心实现

1. 相机变换矩阵

// CameraManager::UpdateMainCamera
D3DXMATRIX matCamera;
CMyBitmap::Motion_GetMatrix(p3DObj->GetMotion(0), 0, &matCamera);// 计算视图矩阵
D3DXMatrixLookAtLH(&matView, &vPos, &vViewAt, &vUp);

视图矩阵计算公式：

[ Right_x  Up_x  Forward_x  0 ]
[ Right_y  Up_y  Forward_y  0 ]
[ Right_z  Up_z  Forward_z  0 ]
[ -dot(P,Right)  -dot(P,Up)  -dot(P,Forward)  1 ]

2. 双投影模式

// CameraManager::SetCameraType
void CameraManager::SetCameraType(bool bCameraType) {m_bCameraType = bCameraType; // true=透视，false=正交CMyBitmap::GameCameraSetType(bCameraType);
}

投影类型	特点	应用场景
透视投影	近大远小，符合人眼	3D主场景
正交投影	无透视变形	UI界面、2D元素

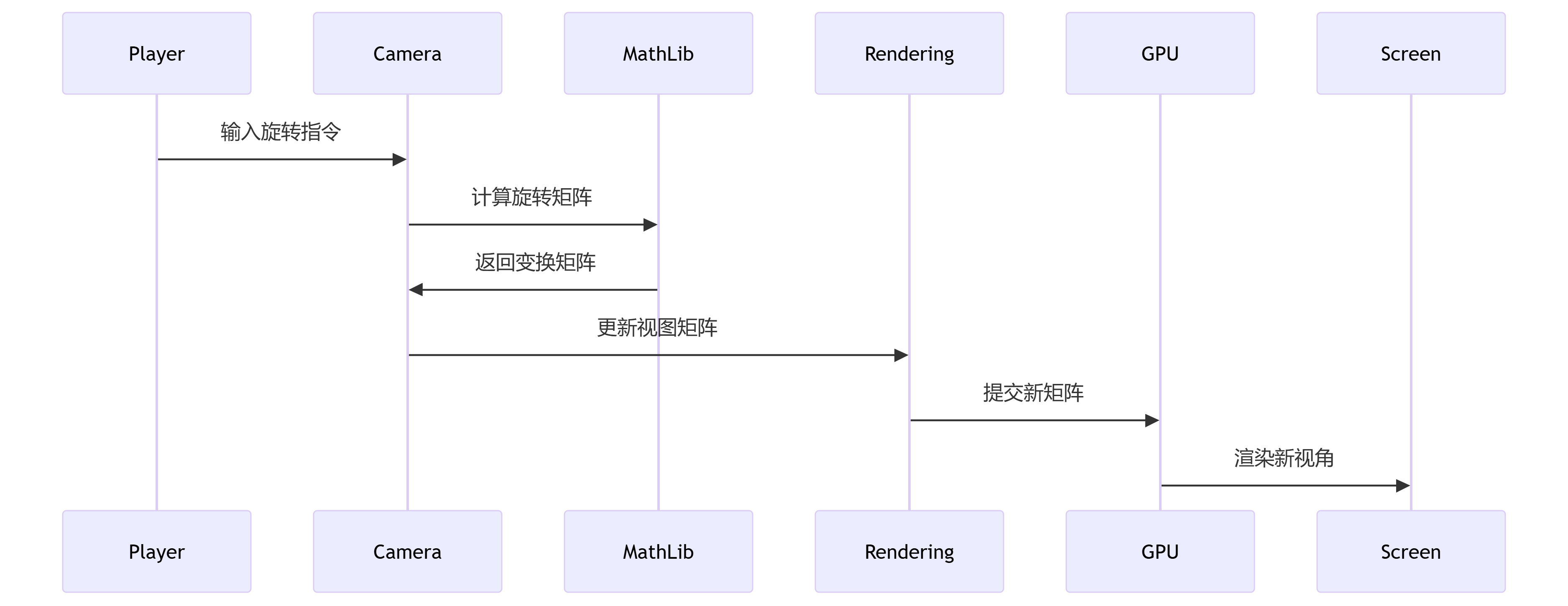

3. 相机运动控制

// 绕焦点旋转（轨道相机）
void CameraManager::RotateCameraByFocus(float fOffsetX, float fOffsetY) {// 计算旋转矩阵D3DXMatrixRotationAxis(&matRotZ, &vUp, fRadRotZ);// 更新相机位置m_vCameraPos = vPosRealFoc + m_vecCameraFocus;
}

高级相机技术揭秘

1. 相机震动系统

// CameraEditableMotionClipData::RefreshPerlinOffset
void RefreshPerlinOffset(D3DXVECTOR3 &vecOffset, qreal dCurrentFrame) {float fAlpha = m_fPerlinNoiseRandValue + m_fPerlinNoiseFrequency * fPercentComplete;float x = PerlinNoise::NoiseNormalized(fAlpha + 1000.f, 1000.f + fAlpha);float z = PerlinNoise::NoiseNormalized(fAlpha, 0.0f);// 应用阻尼系数vecOffset.x = sin(...) * fDamper * m_fPerlinNoiseStrength * x;vecOffset.z = sin(...) * fDamper * m_fPerlinNoiseStrength * z;
}

柏林噪声 vs 传统曲线震动：

技术	优点	缺点	适用场景
柏林噪声	自然随机，永不重复	计算开销大	爆炸、地震
曲线震动	性能高效，完全可控	效果机械	脚步震动、机械振动

2. 多相机混合渲染

// SceneManager::SceneRender
GLOBAL_RENDER_ADAPTER->SceneExtraRender3DEditor(...);
CMyBitmap::Begin3D();
// 主场景渲染
m_pCurrentScene->Get()->Process();
// 前景叠加
ShowFrontgroundPic();
CMyBitmap::End3D();

渲染管线流程：

1. 清除缓冲区
2. 渲染背景层
3. 3D主场景渲染
4. 后期处理效果
5. UI界面渲染
6. 交换缓冲区

相机系统设计哲学

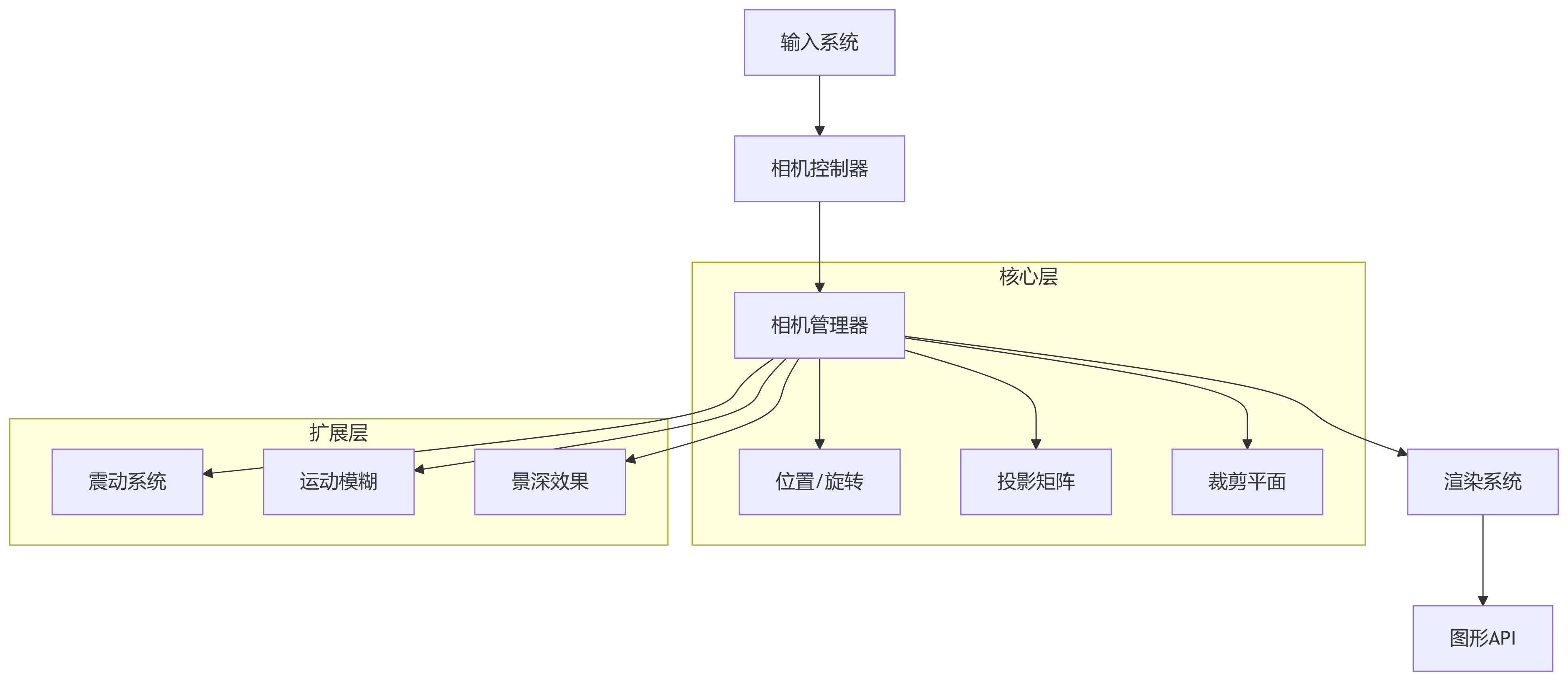

1. 分层架构设计

2. 数据驱动设计

// 相机震动配置文件
{"CameraShakeMode": 1,"NoiseFrequency": 20.0,"NoiseStrength": 50.0,"FrameLength": 30
}

性能优化技巧

矩阵计算优化：

// 使用SIMD指令加速矩阵运算
__m128 row1 = _mm_load_ps(&mat._11);
__m128 row2 = _mm_load_ps(&mat._21);
__m128 row3 = _mm_load_ps(&mat._31);
__m128 row4 = _mm_load_ps(&mat._41);

视锥体裁剪：

// 计算物体是否在视锥体内
bool IsInFrustum(const BoundingBox& bbox) {for (int i = 0; i < 6; ++i) {if (PlaneDot(planes[i], bbox.GetPositiveVertex(planes[i])) < 0)return false;}return true;
}

LOD与相机距离联动：

// 根据距离选择不同精度模型
float dist = Distance(cameraPos, objectPos);
if (dist < 50.0f) return HIGH_LOD;
else if (dist < 100.0f) return MEDIUM_LOD;
else return LOW_LOD;

实战：实现第一人称相机

class FPScamera : public CameraManager {
public:void Update(float yaw, float pitch) {// 计算前向向量forward.x = cos(yaw) * cos(pitch);forward.y = sin(pitch);forward.z = sin(yaw) * cos(pitch);// 计算右向量right = cross(forward, worldUp);// 更新相机位置m_vCameraAt = m_vCameraPos + forward;}private:D3DXVECTOR3 forward;D3DXVECTOR3 right;const D3DXVECTOR3 worldUp = {0,1,0};
};

移动处理流程：

W按键 -> 向前向量 * 速度 -> 更新相机位置
鼠标移动 -> 计算偏航/俯仰角 -> 更新朝向向量

未来：智能相机系统

AI驱动相机：
- 自动构图算法
- 情感识别调整镜头语言
- 动态镜头轨迹生成

物理模拟镜头：

// 模拟真实镜头惯性
void UpdateInertia(float deltaTime) {angularVelocity += (targetRotation - currentRotation) * stiffness;angularVelocity *= damping;currentRotation += angularVelocity * deltaTime;
}
