Arduino Nano 33 BLE Sense Rev 2开发板使用指南之【环境搭建 / 点灯】

news 2025/6/20 6:25:48

一、硬件介绍

1、产品特点

Arduino Nano 33 BLE Rev2，利用了nRF52840微控制器的先进功能。这款32位Arm® Cortex®-M4 CPU 64 MHz与MicroPython的兼容性增强了板子的灵活性，使其更容易被更广泛的开发者社区所接受。

该开发板的突出特点是其蓝牙低功耗（Bluetooth® LE）功能，使其能够轻松与其他蓝牙低功耗设备进行通信。Nano 33 BLE Rev2设计具备多功能性，配备了内置的9轴惯性测量单元、提供位置、方向和加速度的精确测量等。

在这里插入图片描述

微控制器	nRF52840	-
USB连接器	Micro USB	-
管脚	LED引脚	IO13
-	通用数字I/O 引脚	14个
-	模拟输入引脚	8个
-	PWM 引脚	所有数字I/O 引脚 (4 at once)
-	外部中断	所有数字I/O 引脚
连接	Bluetooth®	u-blox® NINA-B306
传感器	IMU	BMI270 (三轴加速度计+三轴陀螺仪) BMM150 (三轴磁力计)
	麦克风	MP34DT06JTR
	手势检测、接近检测、数字环境光感（ALS）和色感（RGBC）	APDS9960
	气压	LPS22HB
	温湿度	HS3003
通信	UART	RX/TX
-	I2C	A4 (SDA), A5 (SCL)
-	SPI	D11 (COPI), D12 (CIPO), D13 (SCK). Use any GPIO for Chip Select (CS)
供电	输入 / 输出电压	3.3 V
-	输入电压（标准）	5-18 V
-	每个I/O引脚的电流	10 mA
nRF52840	时钟速度	64 MHz
-	存储	256 KB SRAM、1 MB flash
尺寸	重量	0.32g
-	宽度	18 mm
-	长度	45 mm

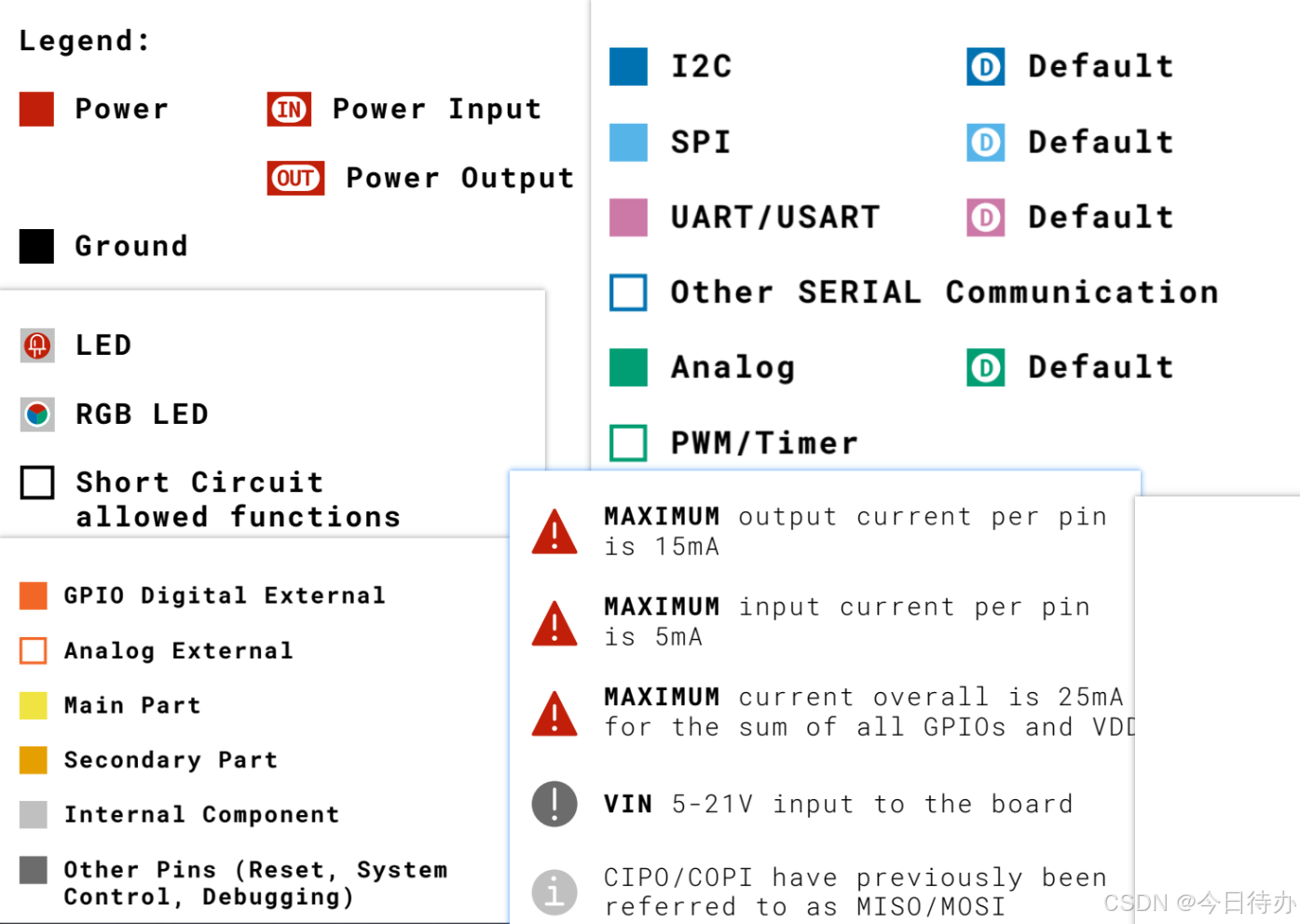

2、功能引脚示意图 / 原理图

板载LED灯

IO13 引脚控制

原理图：
在这里插入图片描述

5V引脚仅在满足以下两个条件时可用：标记为VUSB的两个焊盘上制作焊接桥 / 通过USB端口为 Nano 33 BLE Sense Rev2 供电。

如果从VIN引脚给电路板供电，不会得到任何稳定的5V，即使你做焊接桥，5V引脚也不会输出。

关于 Arduino Nano 33 BLE Sense Rev1 和 Rev2 的区别如下：

两个版本之间的传感器有以下变化
1、将LSM9DS1(9轴IMU) 替换为两个 (BMI270 - 6轴IMU 和 BMM150 - 3轴IMU) 的组合。
2、将HTS221的温湿度传感器更换为 HS3003。
3、将麦克风从MP34DT05 更换为 MP34DT06JTR。
4、将电源MPM3610更换为 MP2322。
5、在电路板的顶部增加VUSB焊接跳线。
6、USB、SWDIO 和 SWCLK 的新测试点。

二、环境搭建

开发环境主要有【Arduino环境】、【MicroPython 环境】等

在此，使用【Arduino IDE】完成开发；

1、Arduino IDE下载

Arduino IDE下载地址
在这里插入图片描述

2、Arduino IDE配置

1、下载SDK

点击左侧第二个，并搜索Nano 33 BLE Sense，并安装对应的SDK包；
在这里插入图片描述

2、选择开发板

选择“Nano 33 BLE Sense”开发板；
在这里插入图片描述

三、代码编写

Nano 33 BLE Sense Rev 2 官方开发教程

实现效果：板载的LED灯按200ms的间隔闪烁

void setup() {pinMode(LED_BUILTIN, OUTPUT);//设置引脚为输出模式
}void loop() {digitalWrite(LED_BUILTIN, HIGH); //输出高电平，点亮LED灯delay(200);                    // 延时200msdigitalWrite(LED_BUILTIN, LOW);  //输出低电平，熄灭LED灯 delay(200);                   // 延时200ms
}
