C/Fortran多核并行计算

OpenMP基础

新的0penMP标准（目前是5.2)支持GPU设备（显卡或专业计算卡)加速，但现有的OMP库对该功能支持有限（intel oneAPl套件支持intel的显卡），因此Devices相关的指令不做介绍。

此外，锁操作、SIMD指令等也不作介绍，读者可参阅最新的官方文档：

• 《OpenMP Application Programming Interface》
• 网址

并行计算是一种同时执行多任务或处理多数据的技术：
1、多任务：将任务划分为多个片段(或块)，然后使用多个
计算设备(或核心)分别、同时执行这些任务片段，以此达到减少计算耗时的目的。例如：OMP，MPI;
2、多数据：同时对多个数据执行相同操作，例如：CUDA，SIMD.

前提：
1、设备条件：拥有多个计算设备或核心
2、任务条件：任务或数据可划分为多个独立片段

注意：

1、并非所有的任务都适合并行；
2、并行计算代码中包含了额外的管理开销（任务分配与调度、数据同步等)，总计算量多于串行代码；
3、并行可以减少计算耗时，但并行代码的耗时也可能多于串行代码(任务并行度太低或代码糟糕)；
4、结合实际选择合适的并行方式。

数值计算领域，主要的并行计算方式有三种：

• 1、单机多核并行：OpenMP
• 2、多节点并行：MPI
• 3、GPU设备加速：CUDA/OpenACC
  并行方案很多，此处所列条目并不完整，三种方案可混合使用。MPI也可用于单机，OMP也支持设备加速。
  为了方便并行、减少错误，建议Fortran用户尽量使用纯函数或逐元函数。

1、OpenMP(Open Multi-Processing)

现今的处理器一般均包含多个计算核心(例如4核)，单台机器（节点)更是可能安装有多个处理器（例如2颗)。串行程序仅能够使用一个处理核心进行计算，最多可使用12.5%的CPU资源。0penMP通过启用多个线程，利用该计算机上的多个核心进行并行，已达到加速计算的目的。

编译器自带OMP库，无需额外安装。

注意：
1、核心数量指CPU的物理核心数（4核8线程的CPU具有4个物理核
心)，超线性技术对计算密集型代码没有帮助；
2、OMP线程数一般不大于CPU核数，否则计算速度可能降低；
3、区分CPU线程（客观存在—完全不用关心）与OMP线程（程序设定）。

OpenMP是一种用于共享内存系统(单机)的多线程并行方案，支持C/C++和Fortran语言。它通过在串行程序的适当位置添加指令（或指令对），采用Fork-Join模式，启用多个线程并行执行特定部分的代码。

优点
1、简单易学，代码改动小(针对规范的代码)；
2、可自由切换并行/串行模式；
3、1可在线程间共享内存(变量)节省内存开销，便于线程间数据传递，减少数据同步耗时。

缺点
1、代码不规范容易造成数据竞争，可能需要大幅度修改原有代码；
2、不适合具有复杂的线程间同步和互斥操作的情形（影响效率)；
3、不能用在非共享内存系统(如计算机集群)，但支持使用主机以外的计算设备；

OMP/MPI适用于粗粒度任务并行（任务并行），CUDA适用于细粒度任务（数据并行）

参考文献

• 《多核并行高性能计算OpenMP》雷洪，胡许冰
• 《多核异构并行计算OpenMP4.5 C/C++篇》雷洪
• 《Parallel Programming in Fortran 95 using OpenMP》----很经典
  Migue丨Hermanns著，李兴旺译(资料较老，内容不多，入门读物)
  中文译本下载地址：
  https: //download.csdn.net/download/lixingwang0913/86545163
  http: //fcode.cn/resource_ebook-24-1.html
• 官网文档： www. openmp.org/specifications

启用OMP并行
命令行编译。根据编译器不同，添加相应的编译参数：

• gcc/gfortran-fopenmp(Windows/Linux)
• ifort /Qopenmp(Windows系统)
• ifort -fopenmp(Linux系统)


2、 MPl (Message Passing Interface)

OpenMP只能在单机上使用，假设你有3台这样的机器（或集群），此时可用MPI实现跨节点并行。MPI在每个节点（机器）启用一个或多个进程来并行执行任务。同样，各节点上进程数一般不
大于该节点的CPU核数。一个进程可以含有多个线程，有时也将MPI和OMP结合使用。

常用MPI库：MS MPI，intel MPI，Open MPI，MPICH等。
MPI函数详情： https://www.open-mpi.org/doc/

3、CUDA (Compute Unified Device Architecture) /OpenACC

CUDA是NVIDIA开发的一个并行计算平台和编程模型，而OpenACC则由多个组织（包括NVIDIA）共同维护，二者均是旨在利用GPU实现并行计算。

CUDA适用于NVIDIA卡，目前仅有NVIDIA HPC SDK（包含C和Fortran编译器）支持cuda fortran;

OpenACC同时适用于NVIDIA卡和AMD卡，NVIDIA HPC SDK和GCC（开源免费）均支持。

C/Fortran中OMP标记的说明

为了在并行和串行代码间相互切换（修改编译命令，不修改代码），OMP引入特殊的标记：

注：标记和语句（或指令)之间必须有空格；Fortran也可使用预处理（大小写敏感）。

C语言

• OMP库中包含众多函数，无论是否开启OMP，仅需在代码中#incIude “omp. h"，即可使用OMP库函数；
• 2、当关闭OMP选项，#pragma omp所在行被忽略，没有任何作用，生成的程序为串行。

Fortran语言

• 1、如要使用OMP库函数，须开启OMP并在代码中use omp_lib;
• 2、当关闭OMP选项，!$和!$omp将被识别为注释，没有任何作用，也不能使用OMP库函数；
  3、选择生成串行代码时，!$和!$omp将被识别为注释，但可以使用OMP库中的部分函数
  (需在代码中use omp_lib)

OpenMP构造并行域

OMP以Fork-Join模式并行执行特定部分的代码，这些特定代码所组成的动态范围（dynamic extent)称并行域。
以下指令对用于构造一个并行域，包含于其中的代码或任务可被并行执行：

注：

• 1、C大小写敏感，Fortran不区分大小写（预处理区分）；
• 2、并行域中的代码不一定并行执行。

OMP代码执行模式

1、启动程序，主线程(线程0)执行代码块1；
2、遇到!$omp parallel后，主线程分裂（fork)为多个线程(此处
线程数为2)，每个线程均尝试执行代码块2；
3、各线程遇到!$omp end parallel后，合并（join)为一个线程(主线程)，并由主线程执行代码块3；
4、主线程结束程序。

文本范围（lexical extent)和动态范围(dynamic extent)

文本范围(lexical extent)

• parallel指令对之间的语句。

动态范围(dynamic extent)

• 并行域中所有被执行的语句。

一个完整的OMP程序，其中可以包含若干个串行区域和若干个并行区域，各个并行域内的线程数可以不同。线程数可由环境变量（或内部控制变量ICV，可认为是默认值)、OMP函数（子程序)，并行域的子句等确定。

设置线程数

• 1、环境变量OMP_NUM_THREADS
  缺省（默认)线程数一般等于CPU核数

• 2、子程序omp_set_num_threads
  影响后续所有并行域的线程数

3、子句num_threads

• 设置当前并行域的线程数

优先级：子句>子程序>环境变量

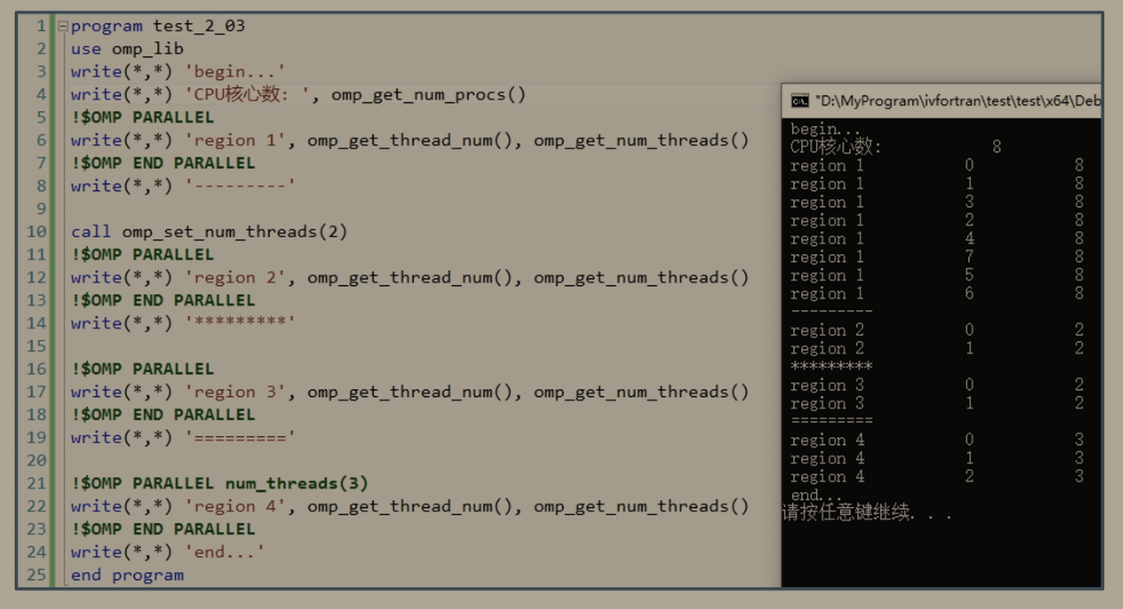

常用函数

omp_set_max_active_levels：最大嵌套并行层数;
omp_get_num_procs:获取CPU核心数；
omp_set_num_threads：设置后续所有并行域的线程数;
omp_get_num_threads: 获取函数调用处线程数；
omp_get_thread_num:获取当前线程的线程号。

注：需要 #include"omp.h"或use omp_lib。一般 set 为子程序（无返回值)，get 为函数。

OMP线程数说明

OMP的线程数可为任意正整数（实际受限，可由omp_get_thread_limit函数查询)，但线程数不宜超过CPU物理核心数（CPU的超线程对计算密集型任务无益)，
主要原因：

• 开辟、释放线程比较耗时；
• 单个核心处理多个线程时会降低效率(线程切换)；
• 线程数过多造成内存和堆栈负担。

嵌套并行域

在并行域中再次开辟新的并行域，称嵌套并行域。子程序omp_set_max_active_Ievels用于设置执行时的最大嵌套并行层数n(默认n=1）。当设置n=0时，并行域失效，代码串行执行；n>1
时，可进行嵌套并行。

如果代码中并行域的嵌套层数为m，则实际嵌套并行层数为min (m, n)

注：老版本用omp_set_nested函数开启/关闭嵌套并行；
vs2019/GCC 9.4.0 不支持 omp set max active levels.

不同嵌套层数的执行结果

• n=1只有最外层的并行域起作用
• n=2或者3的结果都是一样的，因为嵌套并行域都是2个，所以’regin 3’和‘regin 2’都执行了3*2=6次


子句

OMP指令之后常常可以添加一个或多个子句（clause），用以进行补充说明。子句用于控制具体行为、数据属性、或二者兼之。

并行域处的子句有：

• 并行域开头(#pragma omp parallel／!$omp parallel)可用
  子句有：if， num_threads， default，private, firstprivate, shared, reduction, copyin, proc_bind,
  allocate.
  并行域结尾处（!$omp endparallel）无可用子句，隐含线程同步。

OMP的数据属性

OMP的数据属性可归结为三类：shared、private、threadprivate。
进入并行域时，如果变量具有私有属性(private, firstprivate, lastprivate, reduction, linear),
则会额外开辟nT份(线程数)临时空间来存储数据，并在退出该结构时销毁临时数据。

if(b)

根据参数b的值判断并行域是否有效，进而决定构建并行或串行代码。

numthreads (nT)

参数nT为整型变量或表达式（正整数），设置并行域内的线程数。

default(private | firstprivate 丨 shared l(none)

设置并行域内的变量的默认属性，即如果没有显式给定变量的属性，则其属性为默认属性。

参数为上述四种(私有、承前私有、共享、无）中的其中一种（C语言只可选shared | none)。

注意：C语言中，并行域内变量也可有private丨firstprivate属性，只是default子句中仅有两种可选。C可在并行域定义局部变量（私有）。

private(a,b, c… )

变量a,b,c等为私有变量，每个线程都生成变量的私有备份，同一变量在各个线程中可以有不同值。
初始值未知。

firstprivate (a,b,c…)

变量a，b，c等为私有变量，每个线程都生成变量的私有备份，同一变量在各个线程中可以有不同值。
初始值为主线程的值。

6、 shared(a,b, c… )
变量a,b,c等为共享变量，所有线程共享同一片内存（一荣俱荣)。
初始值为主线程的值。

不同数据属性的效果

reduction(operator:list)

规约：退出并行域时，按照约定的操作将同名变量的多个值处理为一个值。
列表中的变量自动含有private属性。

可用的操作符或函数：

C语言

• 操作符：+， -， *，&， l，^，&&， ll

Fortran

• 操作符：++, *, -， .AND.， .OR.， .EQV.， .NEQV.
• 内置函数：N MAX, Min,IAND,，IOR,IEOR

操作符对应的初始值
| 操作符 | + | - | * | & | | | ^ | && | || |
|--------|----|----|----|----|-----|----|-----|-----|
| 初始值 | 0 | 0 | 1 | 所有位均为1 | 所有位均为0 | 所有位均为0 | 1 | 所有位均为0 |
| 函数 | | | | .and. | .or. | .eqv. | .true. | .false. |

操作符	+	-	*	.and.	.or.	.eqv.	.neqv.
初始值	0	0	1	.true.	.false.	.true.	.false.
函数	max	min	iand	ior	ieor
初始值	该数据类型能够表示的最小值	该数据类型能够表示的最大值	所有位均为1	所有位均为0	所有位均为0

copyin

仅用于线程私有（threadprivate)变量，进入并行域时将主线程的值赋值给其他线程。

proc_bind

设置线程与CPU核心之间的绑定关系，极少用。

allocate

指针或动态数组可在并行域分配，将增加代码的复杂度，不
建议使用，可用子过程规避。

指令

指令

前期的所有例子，并行域（parallel结构)中的语句会被该并行域中所有线程执行，即相同的代码被多次执行（各线程的执行结果可以不同)，未达到并行计算的目的。

为使不同线程执行不同的任务（或同一任务的不同部分），需要在并行域中使用其他OMP指令（结构)将任务分派给各个线程。根据实际情况，任务分派可采用sections、workshare、do、task、taskloop等指令，其中sections结构是最简单、最直接的一种分配方式。

sections

sections结构将代码分割成多个独立代码块（section)，每块代码仅被一个线程执行一次。

特点

• 1、该结构适用于处理多个完全不同的任务（一边…．一边…）；
• 2、section的数量是恒定的（写代码时就确定了），程序运行过程中不会增减（局限性)；
• 3、每个代码块(section)组成一个单独的任务，仅被一个线程执行；
• 4、一个线程可能执行0，1，n个代码块（由线程和代码块数量决定)；
• 5、紧挨着sections的section可以省略；
• 6、结构末尾处隐含有线程同步（可用nowait取消同步）；

子句

private, firstprivate, lastprivate, reduction, allocate,nowait

• lastprivate(a,b,c.．.）：变量a,b,c等为私有变量，初始值未知，退出结构时，源变量的值为最后一次更新的结果（可以修改源变量的值）。
• nowait：置于结构开头©或结尾（Fortran)处，用于取消隐式线程同步，即线程到达该结构的结尾处后无需等待“集合”，继续执行后续任务。

workshare

该结构仅适用于fortran语言，将数组相关的整体操作划分为多个工作单元，分派给各个线程并行执行。

!$omp workshare
·．．代码块
!$omp end workshare [nowait]

其内操作包括：数值整体赋值、forall和where语句，内置函数MATMUL，DOT_PRODUCT, SUM, PRODUCT, MAXVAL, MINVAL,COUNT, ANY, ALL,SPREAD, PACK, NPACK, RESHAPE,TRANSPOSE，EOSHIFT, CSHIFT,minloc,MAXLOC。

Fortran语言自身具备数组向量化操作能力，编译器会对此类代码进行优化，对于元素较少的数组，或者单元素计算并不十分复杂的情况，没必要使用workshare结构。

语句	操作描述	多线程执行方式
b = [1, 0, -2, 5, 3]	初始化小数组	可能按元素分配给线程执行
forall(i=1:size(a))	并行填充 a(i) = i	每线程处理若干个 i
sum(a) + maxval(b)	并行归约（求和+最大值）	多线程局部计算 + 汇总

Thread 0: b(1), a(1), a(6), sum=7
Thread 1: b(2), a(2), a(7), sum=9
Thread 2: b(3), a(3), a(8), sum=11
Thread 3: b(4), a(4), a(9), sum=13
Thread 4: b(5), a(5), a(10), sum=15maxval(b) = 5total s = 55 + 5 = 60

在 !$omp workshare 块中，OpenMP 会自动分析数组操作，并将这些工作平均分配给所有线程。以下是每条语句的线程划分策略。

b = [1, 0, -2, 5, 3]实际行为：
OpenMP 实现可能按元素划分给线程，比如：线程编号	操作
Thread 0	b(1) = 1
Thread 1	b(2) = 0
Thread 2	b(3) = -2
Thread 3	b(4) = 5
Thread 4	b(5) = 3

但是由于开销太小，有些实现会由主线程直接执行全部赋值。

forall(i=1:size(a)) a(i) = i每个线程处理2个元素的赋值
| 线程编号     | 处理 `i` 范围 |
| -------- | --------- |
| Thread 0 | i = 1, 6  |
| Thread 1 | i = 2, 7  |
| Thread 2 | i = 3, 8  |
| Thread 3 | i = 4, 9  |
| Thread 4 | i = 5, 10 |

s = sum(a) + maxval(b)
sum(a) 和 maxval(b) 都是数组归约操作（reduction）
OpenMP 会用多线程并行归约：sum(a)：
线程先对它们负责的 a(i) 部分求和，再归并出总和。
| 线程编号     | 求部分和                       |
| -------- | -------------------------- |
| Thread 0 | a(1) + a(6) = 1 + 6 = 7    |
| Thread 1 | a(2) + a(7) = 2 + 7 = 9    |
| Thread 2 | a(3) + a(8) = 3 + 8 = 11   |
| Thread 3 | a(4) + a(9) = 4 + 9 = 13   |
| Thread 4 | a(5) + a(10) = 5 + 10 = 15 |最终汇总：7+9+11+13+15 = 55
maxval(b)：
线程分别查看自己负责的 b(i) 值，最后归约出最大值 5

总结：5 个线程如何操作

语句	操作描述	多线程执行方式
b = [1, 0, -2, 5, 3]	初始化小数组	可能按元素分配给线程执行
forall(i=1:size(a))	并行填充 a(i) = i	每线程处理若干个 i
sum(a) + maxval(b)	并行归约（求和+最大值）	多线程局部计算 + 汇总

single/master

如果并行域中某部分代码仅需执行一次，例如输出进度提示信息、读取模型参数等，有以下几种方案：

• 构建“并行–串行–并行”模式的代码。并行域的构建和销毁较为耗时，此方案的效率较低；
• 并行域中构建只有一个代码块的sections结构。不能广播数据(难以将变量在某一线程中的值传递给其他线程)；
• 并行域中使用判断语句，仅让一个线程(一般是主线程)参与运算。不能广播数据；
• 使用single或master结构。一般，single多用于读取并广播数据，master多用于输出提示。

single结构仅被并行域中的一个线程(任意)执行，末尾处含有隐式线程同步。

clause: private, firstprivate, allocate
end_clause:copyprivate或者nowait

copyprivate子句写在结构开头（C)或结尾（Fortran)处，作用是将一个私有变量的值传递给其他进程(广播)。

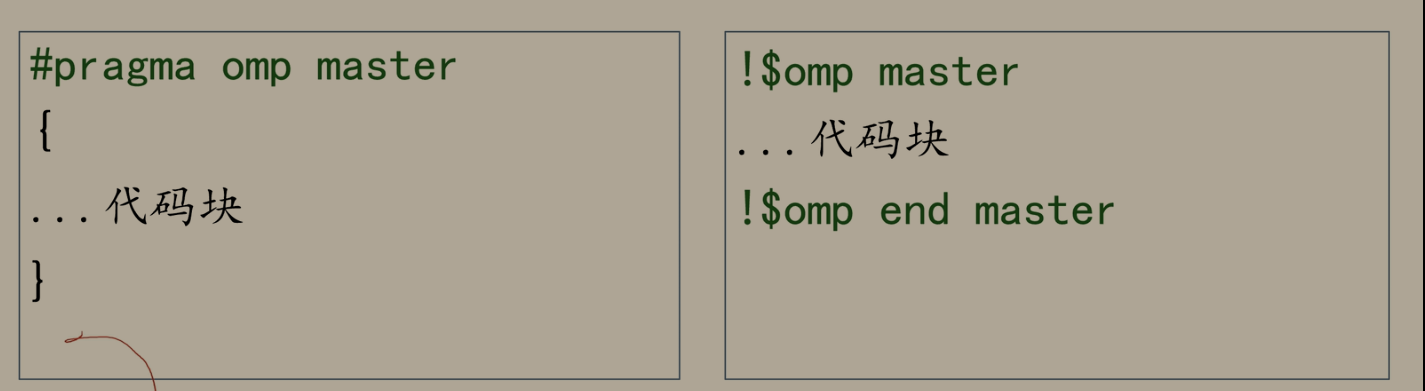

master结构仅被并行域中的主线程执行，末尾处没有线程同步，无任何子句。主线程执行代码块的同时，其余线程执行后续任务。一般用于输出提示。

atomic/critical

如果并行域中某部分代码需要被所有线程执行，但不能被多个线程同时执行，例如更新共享变量、读取数据等，可使用

atomic 或critical结构。atomic确保同时只有一个线程修改变量（一般为共享变量），应用于简单的赋值语句：

atomic-clause: read、 write、 update、 capture
read:仅读取变量x的值v=x;
write:覆盖原有值，x=v;
update：对原有值进行更新， x+=1
capture:更新原有值，并传递给其他变量，v=x++

注意：
v为私有变量，x为共享变量
atomic-clause可以不写，默认update
老版本支持单!$omp atomic指令(Fortran)，新版不支持

atomic主要用于控制共享变量的更新，应用场景较为简单。
对于更加复杂的代码或场景，可使用critical结构。临界区里面可以是任意合法代码。

临界区特点

• 1、所有同名的多个临界区被看做同一个临界区；
• 2、所有未命名的临界区看作同一个临界区；
• 3、同一时刻，临界区A、B、C.．．（A、B、C.．．是多个不同名字的临界区，其中一个可以是无名临界区)里面分别最多只有一个线程；
• 4、当某个线程到达临界区A入口时，它会在此等待，检索所有同名临界区里是否有其他线程执行；等待前一个线程执行完毕后再进入临界区。末尾处没有线程同步。


flush

flush用于强制刷新变量，使缓存与内存一致，

例如：线程A对一个共享数组进行操作时，可能需要使用到受线程B所影响那一部分的信息。线程B对相关信息进行操作时使用了缓存，即操作结果在缓存中，并未更新内存中的信息。这种情况下，必须保证要在A读取数组之前执行完内存更新，可采用flush指令。如果指令后不跟变量列表，则刷新所有变量。

barrier

barrier指令在指定位置插入一个阻塞（同步点），所有线程到达此处后，再继续执行后续语句。

下列结构的结尾处隐含有同步：parallel、 sections、 single、workshare
同步点处隐含有flush。

限制条件：
1、不能用于 sections、single、master、atomic、critical等结构中；
2、其他可引起死锁的情形，如

if(omp_get_thread_num==0)!$OMP BARRIER
end if

for/do

前面介绍的sections结构仅能处理固定的任务片段数（写代码时就给定），workshare主要应对数组整体操作（Fortran）。如果可并行执行的任务数必须在运行时才能确定，且多个任务可通过循环处理，则可采用for/do结构来并行。

指令和循环之间不能有其他语句，尾部隐含同步，可用 nowait 取消。

该指令的作用是将最近的for/do循环（计数循环)中的有限次迭代按照一定方式分派给并行域中的所有线程，各个线程同时执行分配到的迭代任务。适用于每次迭代计算量差异不大的情形。

可用子句：
private, firstprivate, lastprivate, reduction, schedule,collapse, linear, ordered, allocate, order(concurrent)

注意：任务之间无依赖；只能用于计数循环；执行过程中不能跳出循环。

schedule子句

schedule(kind [, chunk])子句
该子句用于设置循环迭代的分配方式(kind)，可选值有：static，dynamic，guided，auto，runtime。chunk为整数，对于不同kind的意义不同。

1、

C: #pragma omp for schedule(static, chunk )
Fortran: !$omp do schedule(static, chunk )

首先将循环迭代划分为多个块，按照线程号顺序，依次将各个块分派给每个线程。分派完成后，再开始执行。
适用于每次迭代的任务量相当的情况。

如未指定可选参数chunk，默认把循环迭代平均分配（不能整除怎么办?)，块数等于线程数；如指定了可选参数chunk，则每个块均包含chunk次迭代（其中一个可以小于chunk）。静态方案可能存在分配不均的问题，例如将600次迭代分给3线程：

2、 schedule(dynamic, chunk
动态分配每个工作块：按照chunk值（缺省值为1)将循环划分为若干个块，并为每个线程分配一个块。当线程完成一个工作块后，为其分配新的工作块，直至所有块分派完毕。此方案适合各块计算耗时差异较大的情形。

动态方法提高了执行能力和效率，但在处理和分配工作块的时候产生了更多的计算冗余。每个工作块越大，冗余越少，但也会扩大各线程的工作量的差异。

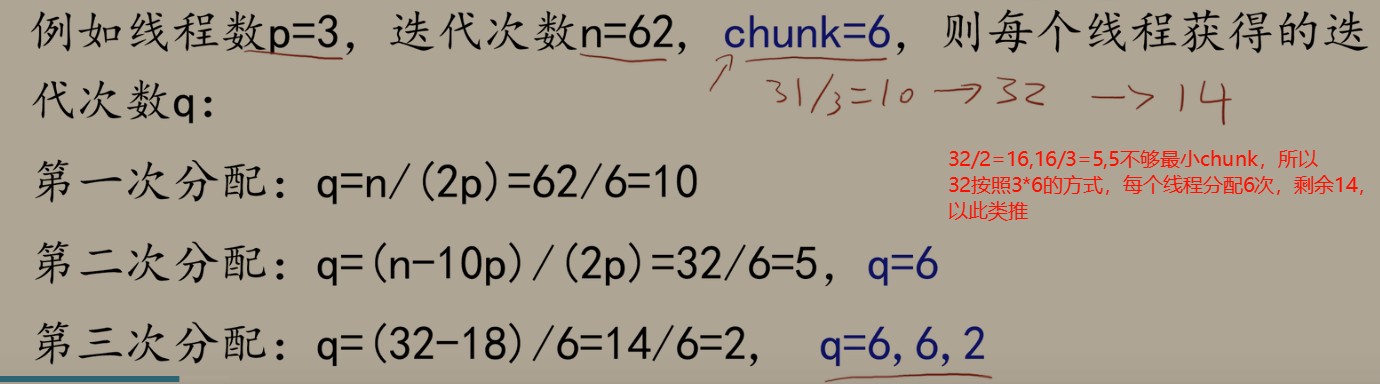

3、 schedule(guided, chunk )
动态分配每个工作块：随着计算进行，逐步减少每个块的工作量(通常是将剩余工作量的一半进行分配)，但每个块最少包含chunk次迭代（最后一个块除外）。如果未指定chunk，默认为1。

4、 schedule(auto)
程序自行决定分派方式。

5、 schedule(runtime)
前面的几种方案在编译源代码时就固定了，如果需要在运行时修改分配方式，则可指定为RUNTIME方式，并由环境变量OMP_SCHEDULE决定。

大多数情况（尤其是每次迭代任务相当时)无需使用schedule子句，默认就行。

collapse子句

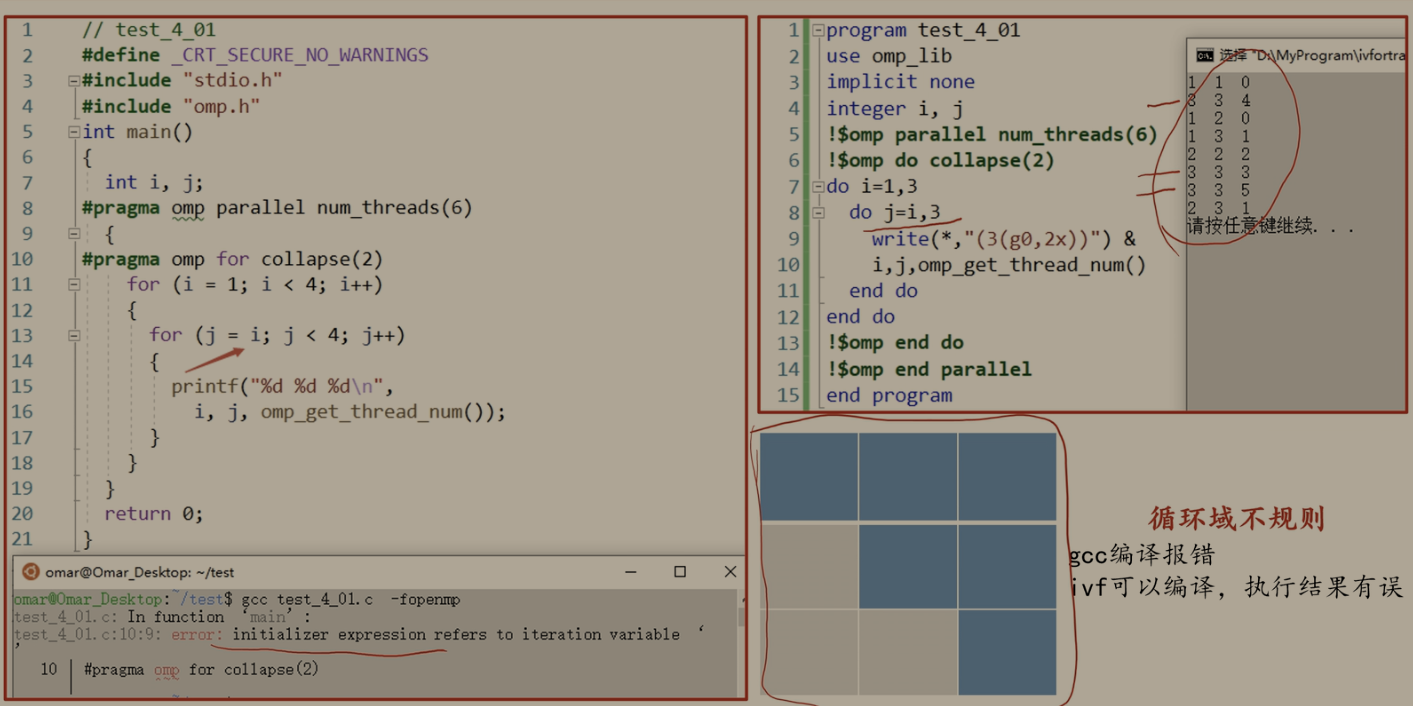

默认情况下，omp for/do仅将最近的循环并行化，collapse可将n层循环合并为一个大循环进行并行。遵守以下限制条件：

• 1、n层循环之间不能有其他语句；
• 2、循环域规则。

linear子句

表明变量为firstprivate属性，且其值与关联的循环的迭代次序线性相关。

参考
