SOLIDWORKS的“12”个简单高效的草图绘制规则，全部应用成为草图大师！

在进行草图绘制时，使用好与差来评断使用草图的方法是不正确的，最好是依据特定于每个公司或每个设计团队的产品类型、工作和工作流程来确定应用案例。这就是 SOLIDWORKS 在您创建和使用草图方面提供了如此高的自由度的原因。这篇文章主要介绍 12个SOLIDWORKS简单高效的设计规则： 针对于团队使用 SOLIDWORKS 的情况，因此强调可能会影响团队效率的三个因素至关重要：

透明度

提高团队协作的可视性和理解度

模块化

便于代码复用和维护管理

快速编辑功能

包括设计意图更改，提高工作效率

从上面的角度来看，在将SOLIDWORKS草图用于两个主要目的：定义设计意图和构建 3D 特征时，请参考硕迪科技提供的以下12个最佳实践。

12个SOLIDWORKS简单高效的设计规则

1)使用简单的草图

2)使用原点和主要平面

3)完全定义草图

4)操作顺序

5)通过添加尺寸来完全定义草图

6)根据设计意图减少驱动尺寸

7)拖动欠定义的实体

8)在出现错误时及时修复

9)使用着色草图轮廓设置

10)使用替换实体工具

11)选择最大的实体作为工具输入

12)使用最佳实践工具

一、使用简单的草图

SOLIDWORKS中，在草图中增加元素会直接影响草图的求解性能。

因此，建议使用简单的草图，这样不仅可以提高性能，还具有以下优势：

易于理解

其他用户易于理解和掌握

促进模块化

有助于代码的模块化管理

易于记录

方便文档记录和维护

减少错误

尽量减少错误的发生

故障排除

易于进行故障排除

编辑便利

易于进行编辑修改

配置灵活

易于进行配置调整

二、使用原点和主要平面

原点和三个主要平面是强大的参考几何体项目。主要应用案例包括：

• 首选在主要平面上绘制草图，尽量缩短草图的参考链（父子关系）长度。
• 如果您的模型中存在任何对称，请使用原点或主要平面作为参考。
• 对于基体零件（也称为框架草图或框架零件）工作流程，将所有内容引用到原点可创建无配合的装配体（修复装配体原点上的所有零部件）。

三、完全定义草图

包含欠定义草图的模型非常危险。编辑参考时，模型几何体可能发生不受控制和意外的变化。此外，检查最终产品的有效性是一项更艰巨的任务，因为检查器无法再验证设计人员是否遵循了设计意图。理想情况下，最好使用最小数量的几何关系和尺寸来定义草图。虽然 SOLIDWORKS 确实允许添加超出所需数量的几何关系，这不会导致出现警告或错误，但这样做会使草图的复杂程度升高。如前所述，复杂的草图需要更长的时间来求解，而且更难修订，故障排除也更麻烦。

四、操作顺序

在创建新草图时，最佳工作流程遵循以下顺序：

• 创建草图几何体。
• 如果存在对称，请使用镜向实体工具，这样可以节省时间并自动应用对称几何关系。
• 添加其他草图几何关系。

五、通过添加尺寸来完全定义草图以完成草图绘制

开始添加或编辑尺寸时使用最小值。这样做可防止用户在编辑尺寸时几何体发生重叠。

利用推理线绘制草图时添加几何关系。SOLIDWORKS 可以在您绘制新草图实体时自动创建几何关系，使您可以保持在流程中。例如，在图 1 中，有一条线段从圆的左侧开始。当光标在圆上移动时，推理虚线就会出现，允许您将其中的一个几何关系自动应用到这条线段及其端点：

• 切线 - 圆
• 切线 - 圆和重合线端点 - 圆
• 重合线 - 圆心
• 重合线 - 圆心和重合线端点 - 圆心

六、根据设计意图尽量减少驱动尺寸的数量

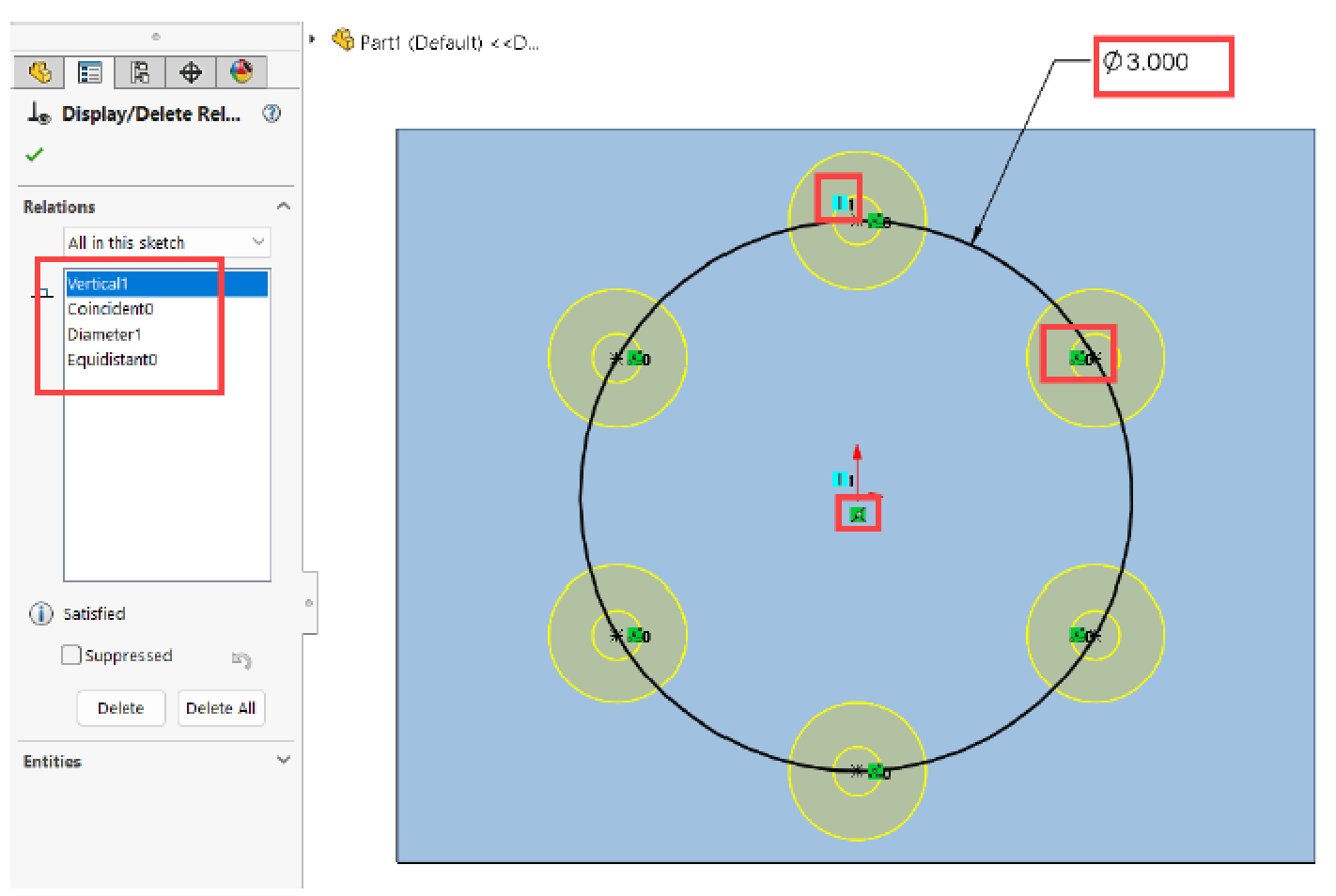

示例：在图 2 中，使用等距关系允许您按一个尺寸定义异型孔向导草图。在这种情况下，您不需要标注孔实例之间的距离，因为这不是您药关心的问题。您的设计意图是仅确保孔间距相等。

七、拖动欠定义的实体以了解所需的几何关系或尺寸

完全定义的草图是指已确定所有实体的位置的草图。如果您不确定完全定义草图所需的几何关系或尺寸，请拖动欠定义的实体来查看几何体如何变化。

八、 在出现错误时及时修复

由于当前用户或其他人采取的操作，许多不同的工作流程可能会在草图中产生错误和警告。示例如下：

• 当前用户：
• 添加过度定义当前草图的几何关系或尺寸。
• 修改当前模型中用作当前草图中的参考的草图或特征，从而过定义了草图。
• 另一用户编辑影响当前草图的其他文件。示例：
• 其他模型（零件或装配体）中的特征、草图或配合在当前模型中有参考（外部参考）。

您必须尽快修复此类错误。当模型中存在错误时：

• 求解草图所需的时间较长。
• 结果几何体可能不正确。
• 依赖关系（草图和特征）中可能会出现更多错误。

特别是在当前用户生成错误时，在保存和关闭文件之前求解草图至关重要。造成错误的人最有资格修复这些错误，因为他们知道哪些操作会生成错误。此时修复此类错误是一个快速而轻松的过程。

为了优化故障排除流程并加快错误修复速度，请熟悉相关工具，例如：

• 检查草图的特征使用情况 – 当错误或警告不在当前草图中，而是在基于它的特征中时。草图几何体是否适合于依赖特征？
• SketchXpert – 用于确定过定义草图的原因。

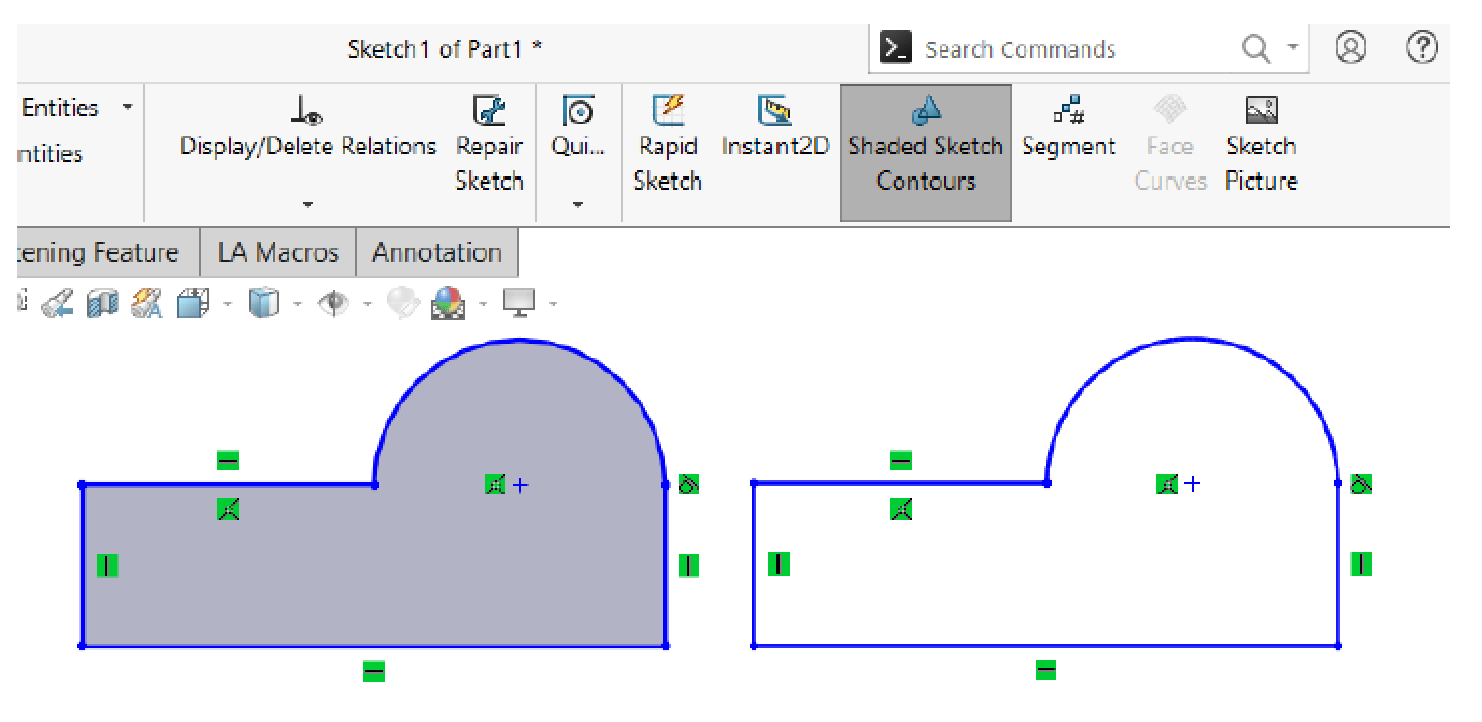

九、使用着色草图轮廓设置来执行以下操作：

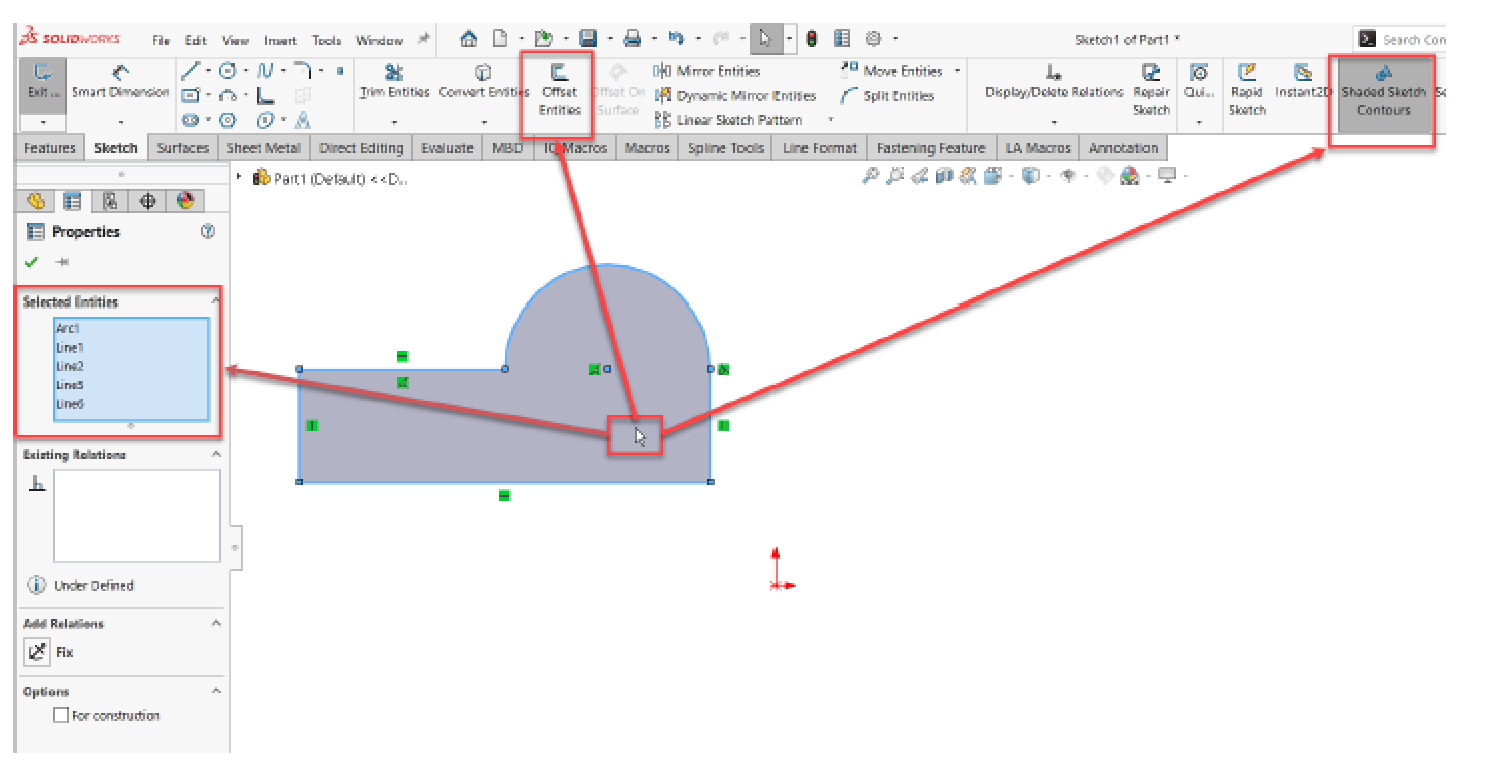

• 一键选中与着色区域相邻的所有草图实体，以立即执行相应的操作，例如：
• 通过拖动着色区域批量移动实体，同时不会出现变形。
• 运行等距实体命令。

一键选中构成轮廓的所有草图实体

• 排除开放轮廓的故障（图 4）。

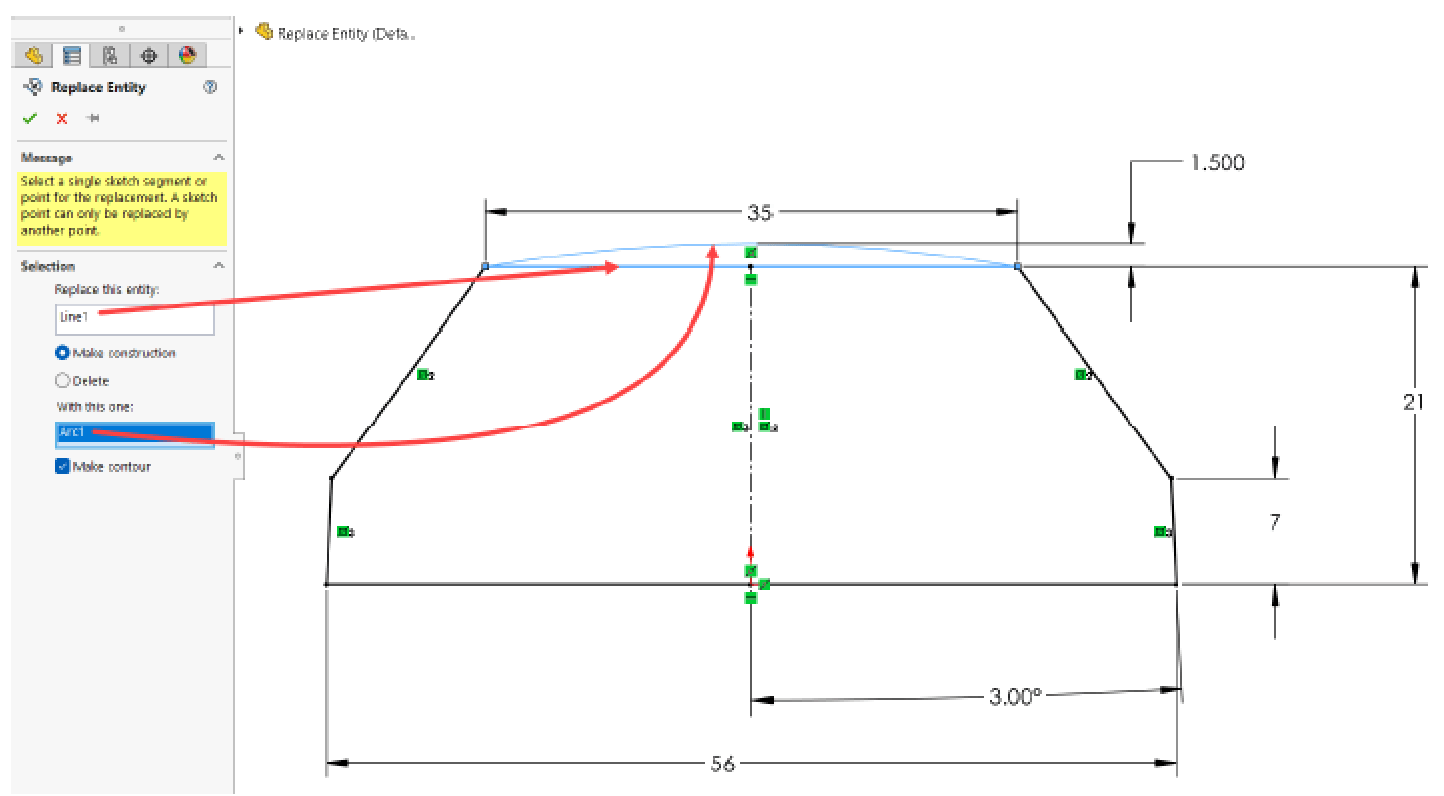

十、使用替换实体工具来保留对特征和配合的参考

当您想要删除一个草图实体并将之替换为另一个草图实体时，通常需要创建一组新的参考。如果您改为使用替换实体命令，新实体就会从旧实体继承参考

十一、选择最大的实体作为各种工具（例如转换、等距、轮廓实体或相交曲线）的输入

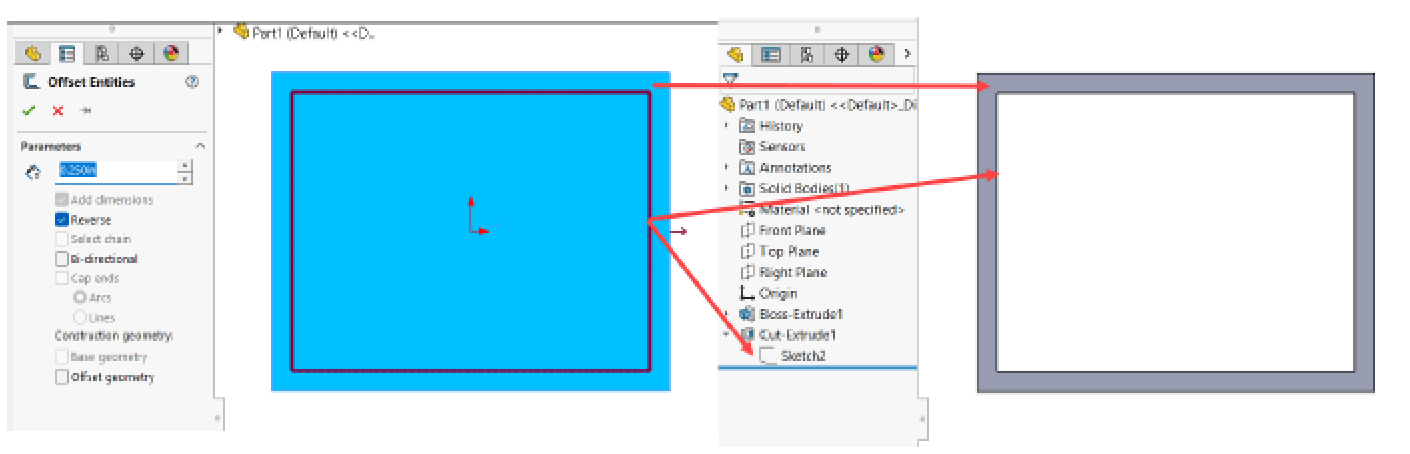

为"等距实体"工具选择的面

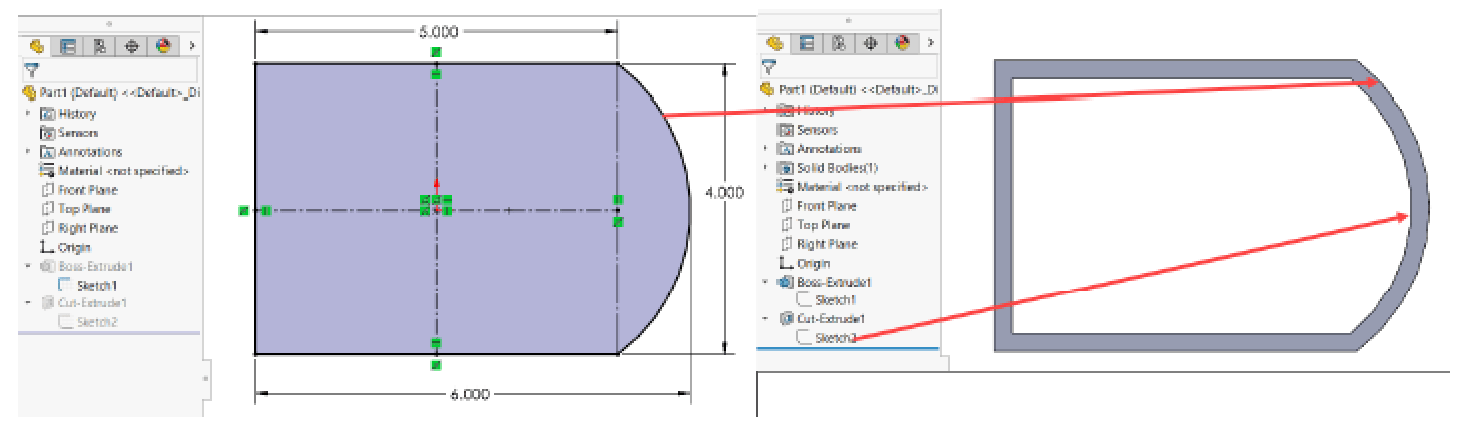

当参考面改变形状时，切除拉伸会正确更新

当使用参考了模型几何体的草图工具时，请考虑按照以下顺序使用对任务来说可能是最大的实体：

• 几何体
• 面
• 边线

选择几何体或面会在该草图中生成最稳健的几何关系类型。即使您在将来移除参考几何体或面的某些边线或添加一些边线，草图实体在更新时也不会出现错误（图 6 和图 7）。
