一、虚拟专用网
1. 虚拟专用网基础
1）VPN概念与关键技术
定义：虚拟专用网(Virtual Private Network，VPN)是一种建立在公网上的，由某一组织或某一群用户专用的通信网络，类似于城市中的公交车专用通道。
类比理解：如同在传统马路上用黄线划出公交专用道， VPN在传统互联网上通过技术手段划出专用通道。
关键技术：
- 隧道技术（Tunrling)：实现远程设备与内网设备"同局域网"效果。例如出差员工PC(北京)通过隧道获得内网IP(如192.168.1.2)，与上海文件服务器(192.168.1.1)直接通信。
- 加解密技术(Emcryption&Decryption)：防止数据在公网传输时被截获。
- 密钥管理(Key Management)：定期更换通信密钥(如3-5小时更换一次)。
- 身份认证(Authentication)：通过用户名/密码、UK、指纹等多因素认证确保接入安全。
2.VPN分类

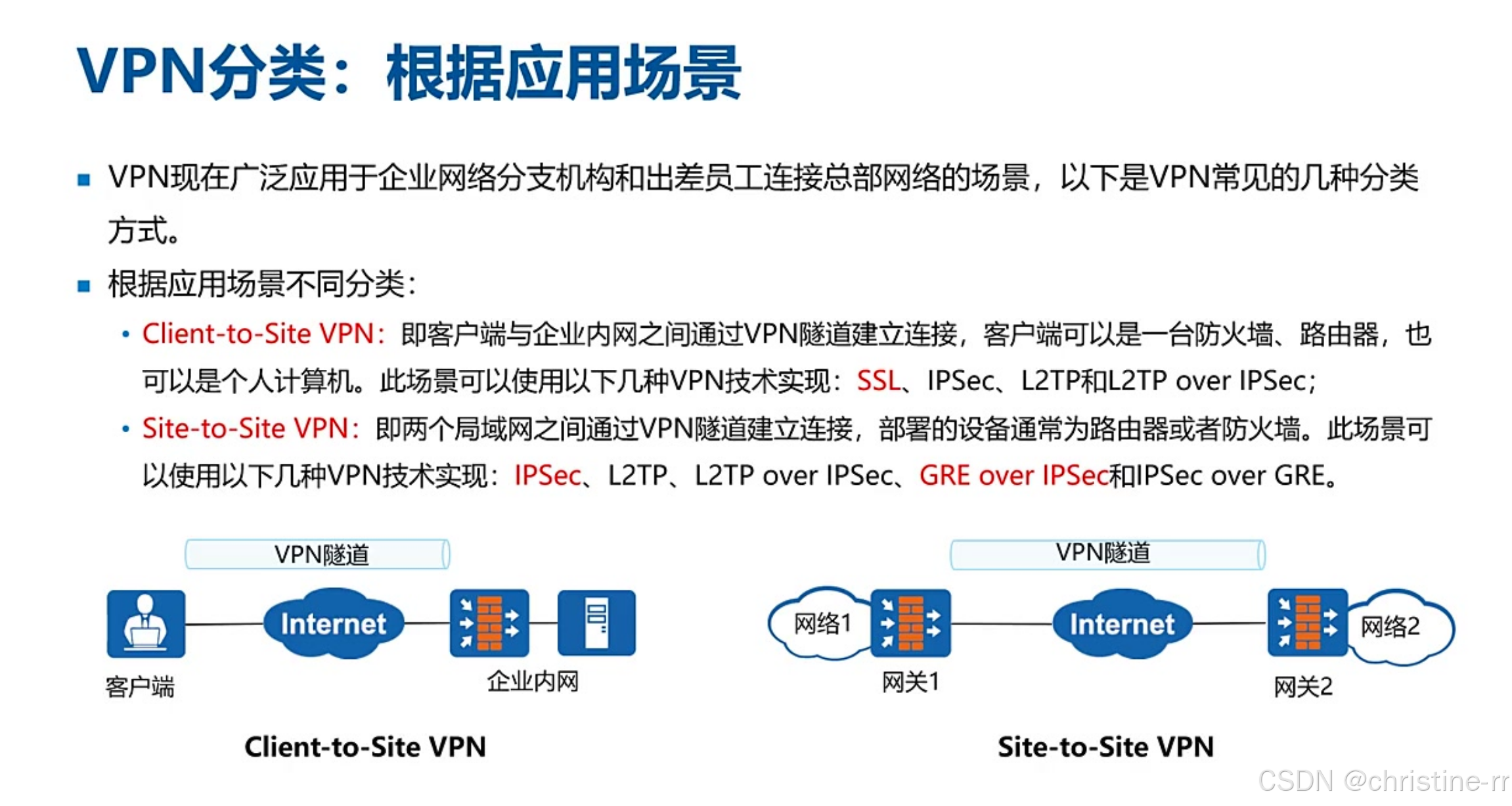

1) 根据应用场景分类：
Client-to-Site VPN：
- 客户机与企业内网之间通过VPN隧道建立连接，客户机可以是一台防火墙、路由器，也可以是个人计算机。
- 场景：个人PC/移动设备访问企业内网(如出差员工)
- 别名：Remote VPN/Easy VPN
- 实现技术：SSL(最常用)、IPSec、L2TP、L2TP over IPSec
- 特点：L2TP本身不加密，需结合IPSec实现安全(L2TP over IPSec)
Site-to-Site VPN：
- 两个局域网之间通过VPN隧道建立连接，部署的设备通过为路由器挥着防火墙。
- 场景：总分机构互联(如学校本部与分校)
- 部署设备：路由器/防火墙
- 实现技术：
- IPSec：支持加密但不支持组播(影响OSPF/视频会议)
- GRE over IPSec：最常用组合，GRE支持组播+IPSec提供加密
- 注意：实际不用IPSec over GRE(仍不支持组播)
- L2TP（不加密、不支持组播）、L2TP over IPSec

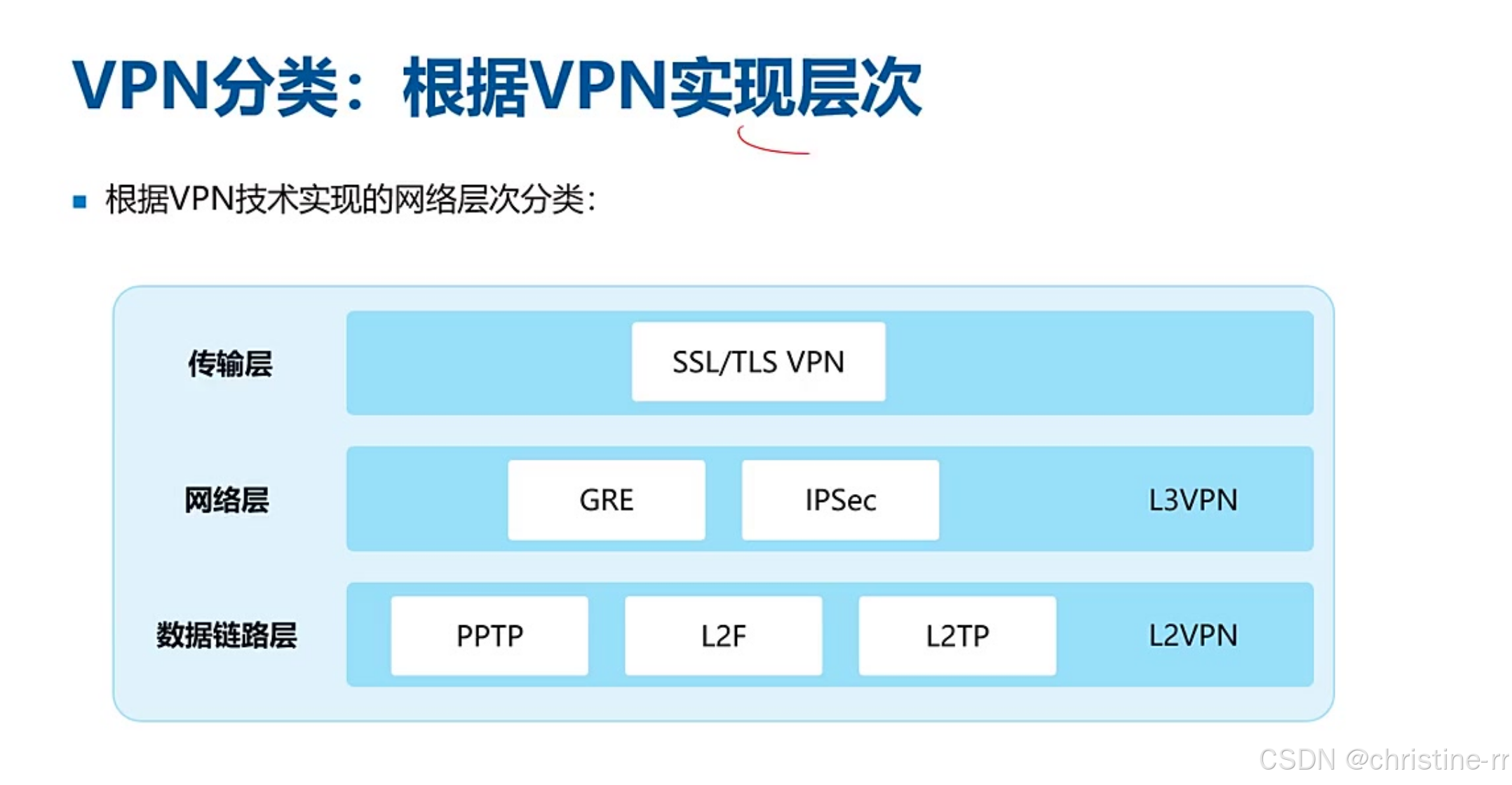

2) 根据VPN实现层次分类
第二层——数据链路层：
- 主要技术：PPTP、L2TP(常考)
- 特点：L2TP需结合IPSec实现加密(L2TP over IPSec)
第三层——网络层：
- 核心技术：
- GRE(通用路由封装)：支持组播但不加密
- IPSec：支持加密但不支持组播
- 最佳实践：GRE over IPSec组合使用
第四层——传输层：
- 技术：SSL/TLS VPN
- 关系：TLS基于SSL制定的标准，二者为"同门师兄弟"
- 应用：主要用于保护HTTP等应用层协议
二、 二层隧道协议——PPTP和L2TP、PPP认证方式

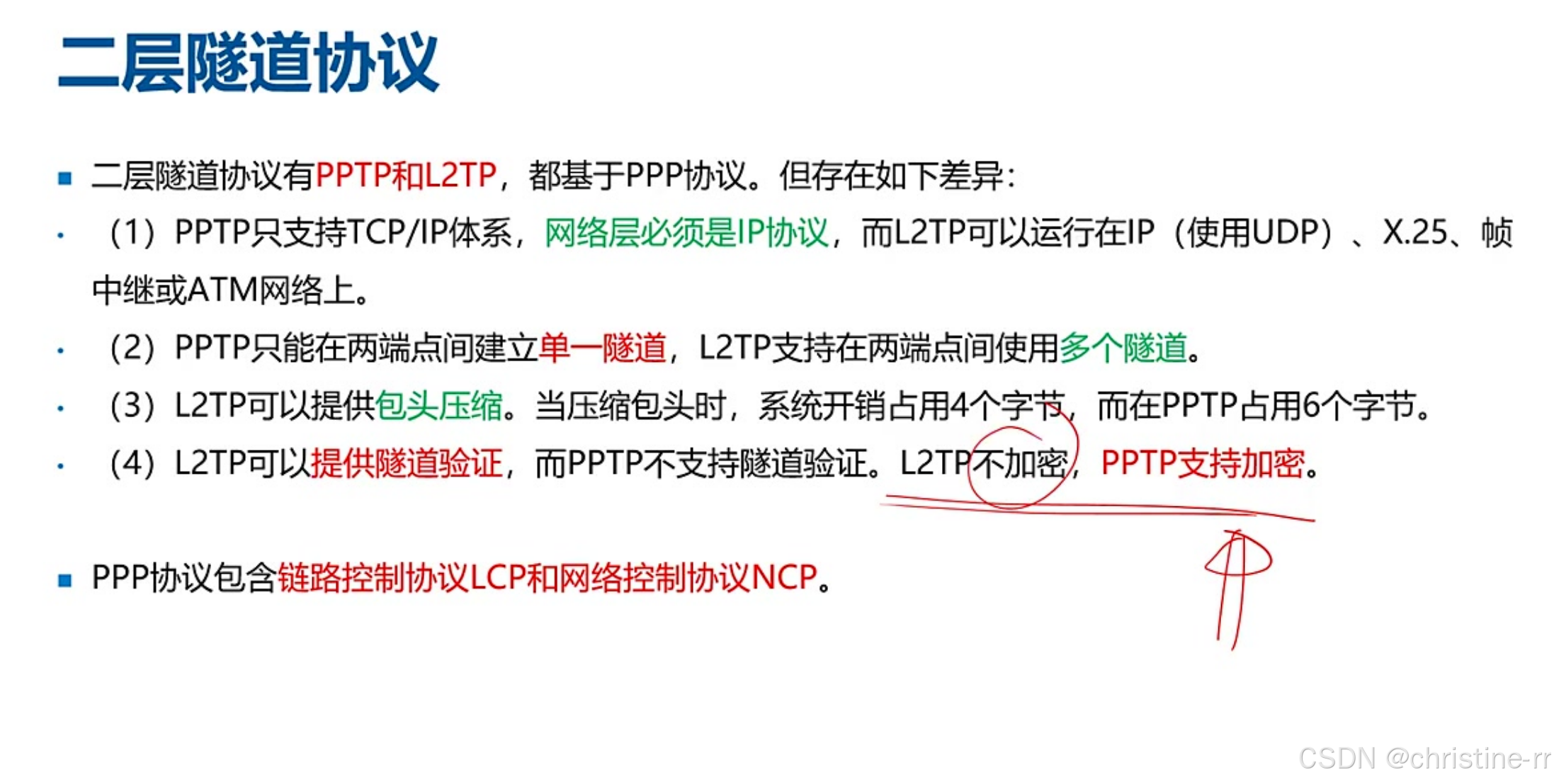

1.PPTP和L2TP
PPTP（Point-to-Point Tunneling Protocol,点对点隧道协议）
L2TP（Layer 2 Tunneling Protocol,第二层隧道协议）
底层协议: PPTP和L2TP都基于PPP协议，这是选择题高频考点
协议差异:
- 适用范围:
- PPTP仅支持TCP/IP体系（网络层必须是IP协议）
- L2TP可运行在IP（使用UDP）、X.25、帧中继或ATM网络上
- 隧道数量:
- PPTP只能在两端点建立单一隧道
- L2TP支持建立多个隧道
- 包头压缩:
- L2TP支持压缩（开销4字节）
- PPTP不支持（开销6字节）
- 安全特性:
- L2TP提供隧道验证但不加密
- PPTP不支持隧道验证但支持加密
PPP（Point-to-Point Protocol）组成 : 包含链路控制协议LCP（对接物理层）和网络控制协议NCP（对接网络层）
PPP（Point-to-Point Protocol，是一种数据链路层协议）由三个主要部分组成：
- 链路控制协议（LCP）：用于建立、配置和测试数据链路连接。
- 网络控制协议（NCP）：用于协商网络层协议的具体参数。
- 身份验证协议：如PAP（Password Authentication Protocol）和CHAP（Challenge Handshake Authentication Protocol），用于验证连接双方的身份

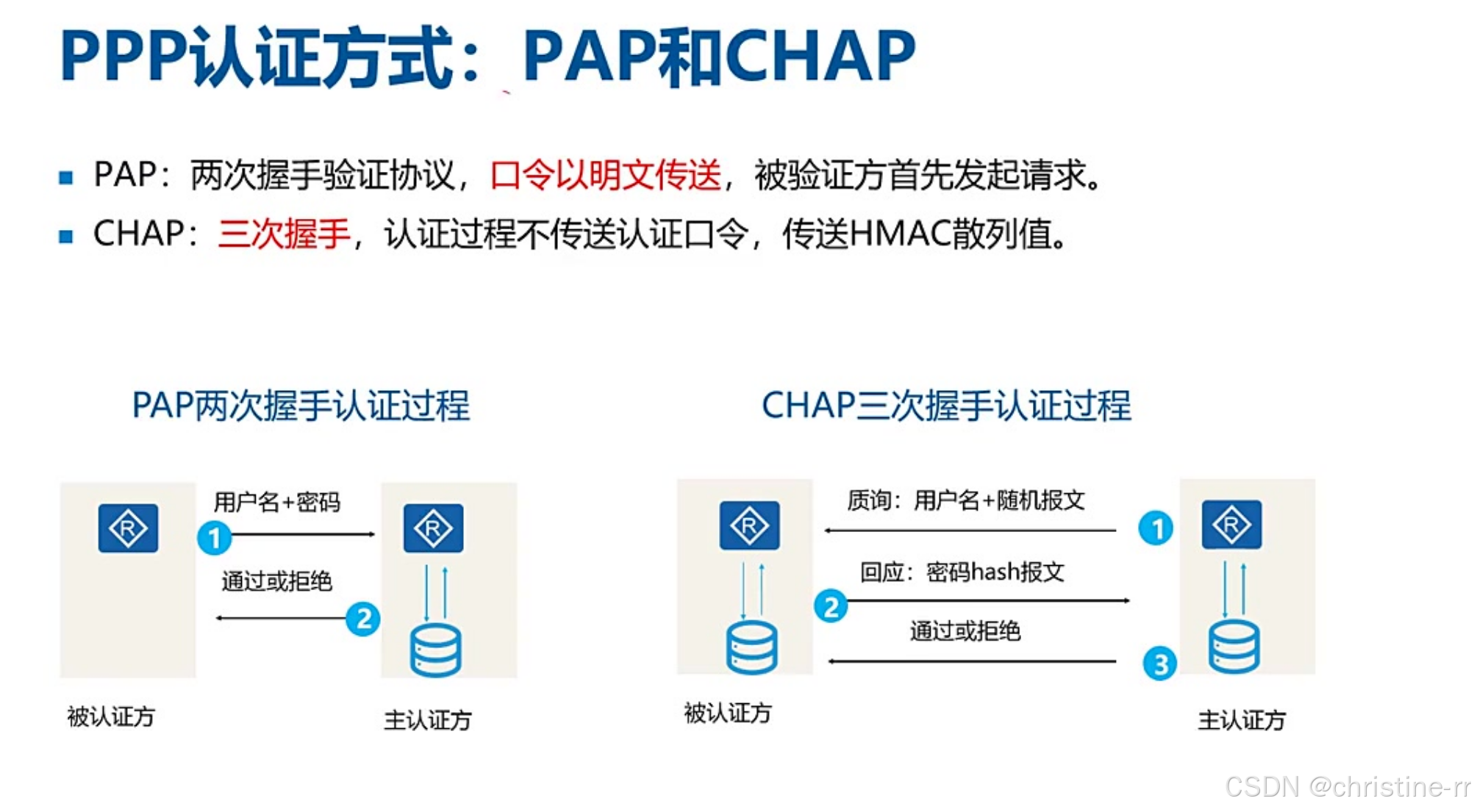

2. PPP认证方式
1）PAP(Password Authentication Protocol)
- 握手次数: 两次握手验证协议
- 传输方式: 口令以明文传送
- 认证流程: 被认证方主动发起请求，发送用户名+密码给主认证方进行验证
- 安全性: 较低，因为采用明文传输密码
2）CHAP(Challenge Handshake Authentication Protocol)
- 握手次数: 三次握手验证协议
- 传输内容: 不传送明文口令，传送HMAC散列值（基于哈希H的消息认证码MAC）
- 认证流程:
- 主认证方发起质询（包含用户名和随机报文）
- 被认证方用密码+随机数生成哈希值返回
- 主认证方验证哈希值是否匹配
- 通过挑战-响应机制来验证用户身份：服务器向客户端发送一个随机生成的挑战值，客户端使用预共享的密码和挑战值生成一个哈希值，并将其发送回服务器。服务器使用相同的密码和挑战值生成哈希值，并与客户端发送的哈希值进行比较。如果匹配，则验证成功。
- 安全性: 更高，采用哈希值代替明文传输
- 关联知识: 该过程与哈希应用场景中的认证过程原理一致
3. 应用 案例

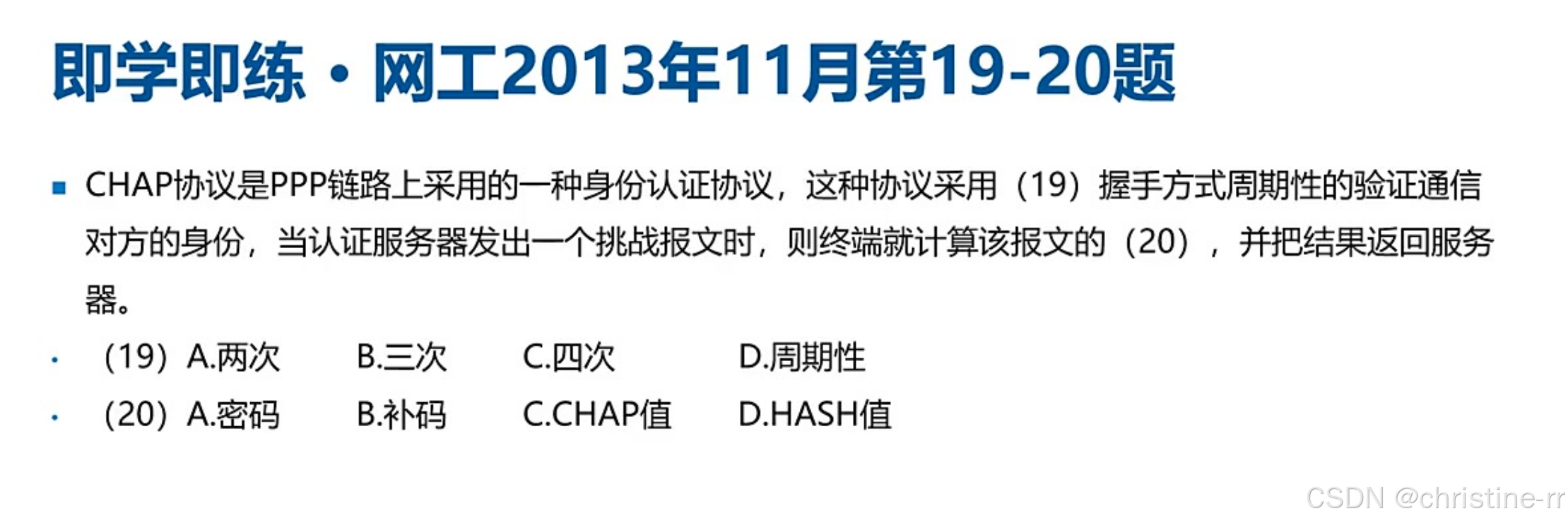

1）例题:CHAP协议定义
- 握手方式: CHAP采用三次握手周期验证身份（B选项正确）
- 挑战响应机制: 服务器发送挑战报文后，终端计算该报文的HASH值（D选项正确）
- HASH生成原理: 基于用户密码+服务器随机数生成HMAC（哈希消息认证码）
- 典型错误: 注意CHAP值（C选项）是干扰项，实际应返回哈希值
- 答案：（19）B （20）D

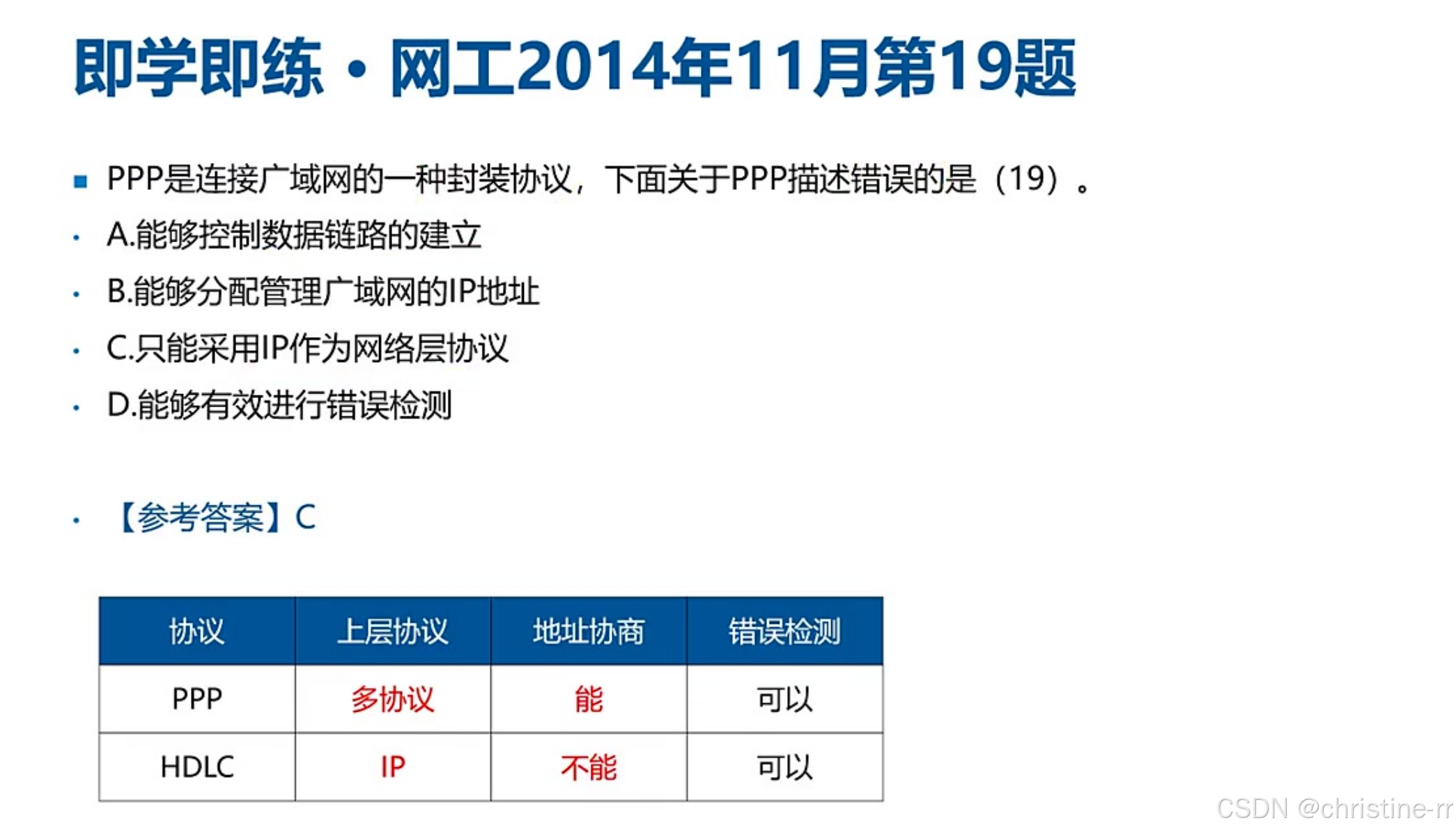

2）例题:PPP协议定义
- 错误描述识别: "只能采用IP作为网络层协议"（C选项）是错误的
- 协议特性对比:
- PPP: 支持多协议（IP/IPX等）、具有地址协商功能、支持错误检测
- HDLC: 仅支持IP、无地址协商、支持错误检测
- 功能验证:
- A选项（链路控制）正确，通过LCP实现
- B选项（IP地址管理）属于PPP扩展功能
- 考试提示: 该考点近年较少出现，但需掌握基础对比表格
- 答案：C

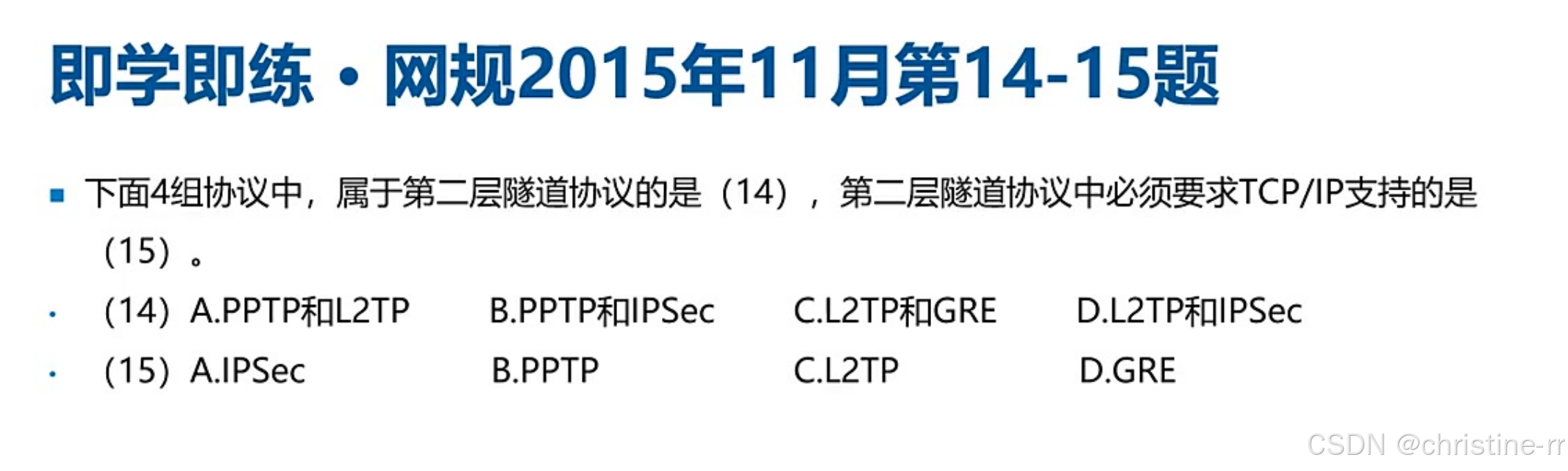

3）例题:二层隧道协议
- 协议层级判断:
- 二层隧道：PPTP和L2TP（A选项正确）
- 排除依据：IPSec属三层，GRE属三层
- TCP/IP依赖要求:
- PPTP必须依赖TCP/IP（B选项正确）
- L2TP无此限制
- 安全特性补充:
- PPTP支持加密
- L2TP不提供原生加密（需结合IPSec）
- 解题技巧: 需同时掌握协议层级和特性差异才能准确排除干扰项
- 答案：(14)A (15)B
4.知识小结
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
| 虚拟专用网(VPN)概念 | 建立在公网上的专用通信网络，类似公交车专用道 | 英文全称Virtual Private Network缩写VPN | ★★☆☆☆ |
| VPN关键技术 | 1. 隧道技术 2. 加解密技术 3. 密钥管理技术 4. 身份认证技术 | 四大技术常考选择题 隧道技术实现远程PC与内网同网段效果 | ★★★☆☆ |
| VPN分类(按场景) | 1. Client to Site(远程接入VPN) 2. Site to Site(站点间VPN) | Client to Site常用SSL/IPSec Site to Site最常用IPSec/GRE over IPSec | ★★★☆☆ |
| VPN实现层次 | 二层：PPTP/L2TP 三层：GRE/IPSec(重点) 传输层：SSL/TLS | GRE支持组播但不加密，IPSec加密但不支持组播 实际常用GRE over IPSec | ★★★★☆ |
| PPTP与L2TP对比 | 1. PPTP仅支持TCP/IP，L2TP支持多协议 2. PPTP单隧道，L2TP多隧道 3. L2TP支持头压缩(4字节) vs PPTP(6字节) 4. L2TP不加密，PPTP支持加密 | 选择题高频考点 两者都基于PPP协议 | ★★★★☆ |
| PPP认证协议 | 1. PAP(两次握手明文传输) 2. CHAP(三次握手哈希认证) | CHAP认证过程： 1. 服务器发随机数 2. 客户端计算哈希(密码+随机数) 3. 验证哈希值 | ★★★★☆ |
| GRE over IPSec优势 | 1. 支持组播(路由协议/视频会议) 2. 支持加密 3. 实际部署首选方案 | 案例分析高频考点 与IPSec over GRE的区别 | ★★★★☆ |
三、第三层隧道协议--IPSec基础、GRE

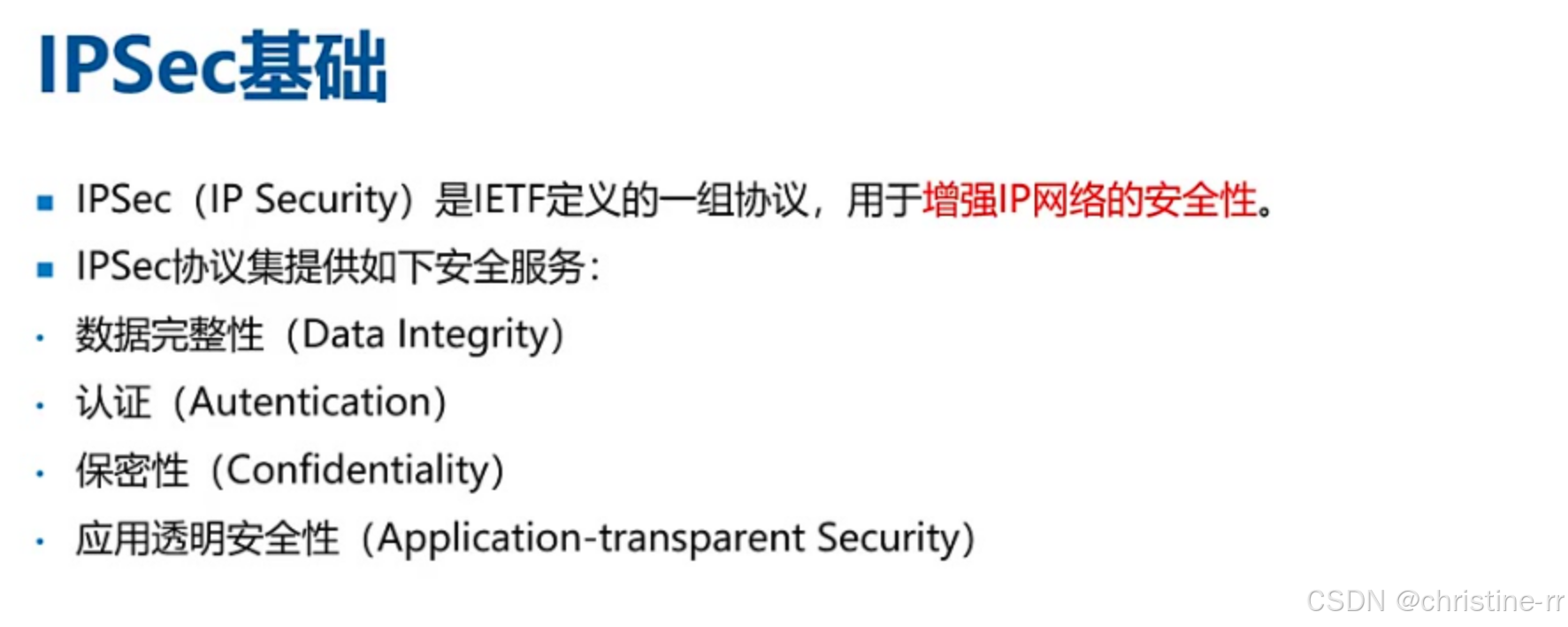

- 概念：IPSec(IP Security)是IETF定义一组协议，用于增强网络的安全性。
- 工作层：第三层网络层/网际层
- 作用：IPv4增加安全性，向IPv6过渡。
- 提供以下安全服务：
- 数据完整性（Data Integrity)
- 认证(Authentication)
- 保密性(Confidentiality)
- 应用透明安全性(Application-transparent Security)

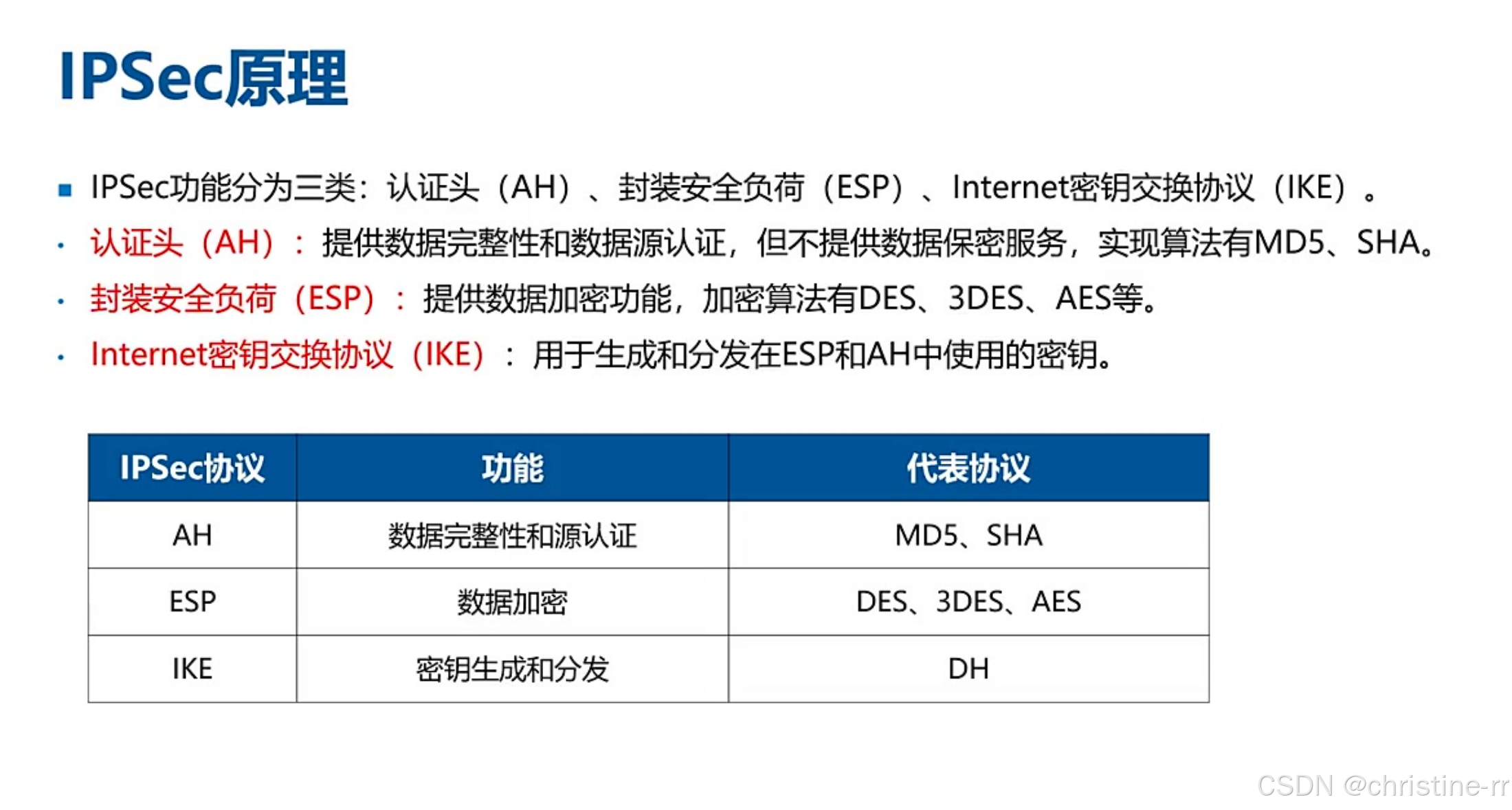

1. IPSec原理
1）认证头AH
- 功能: IP包的数据完整性、数据来源认证和抗重放攻击服务，但不提供数据保密服务。
- 实现算法: MD5、SHA。
2）封装安全负荷 ESP
- 功能:除了提供IP包的数据完整性、数据来源认证和抗重放攻击服务，提供数据加密功能。
- 加密算法: DES、3DES、AES等。
3）Internet密钥交换协议IKE
- 功能: 用于生成和分发在ESP和AH中使用的密钥。
- 算法: 常用DH算法进行密钥交换。

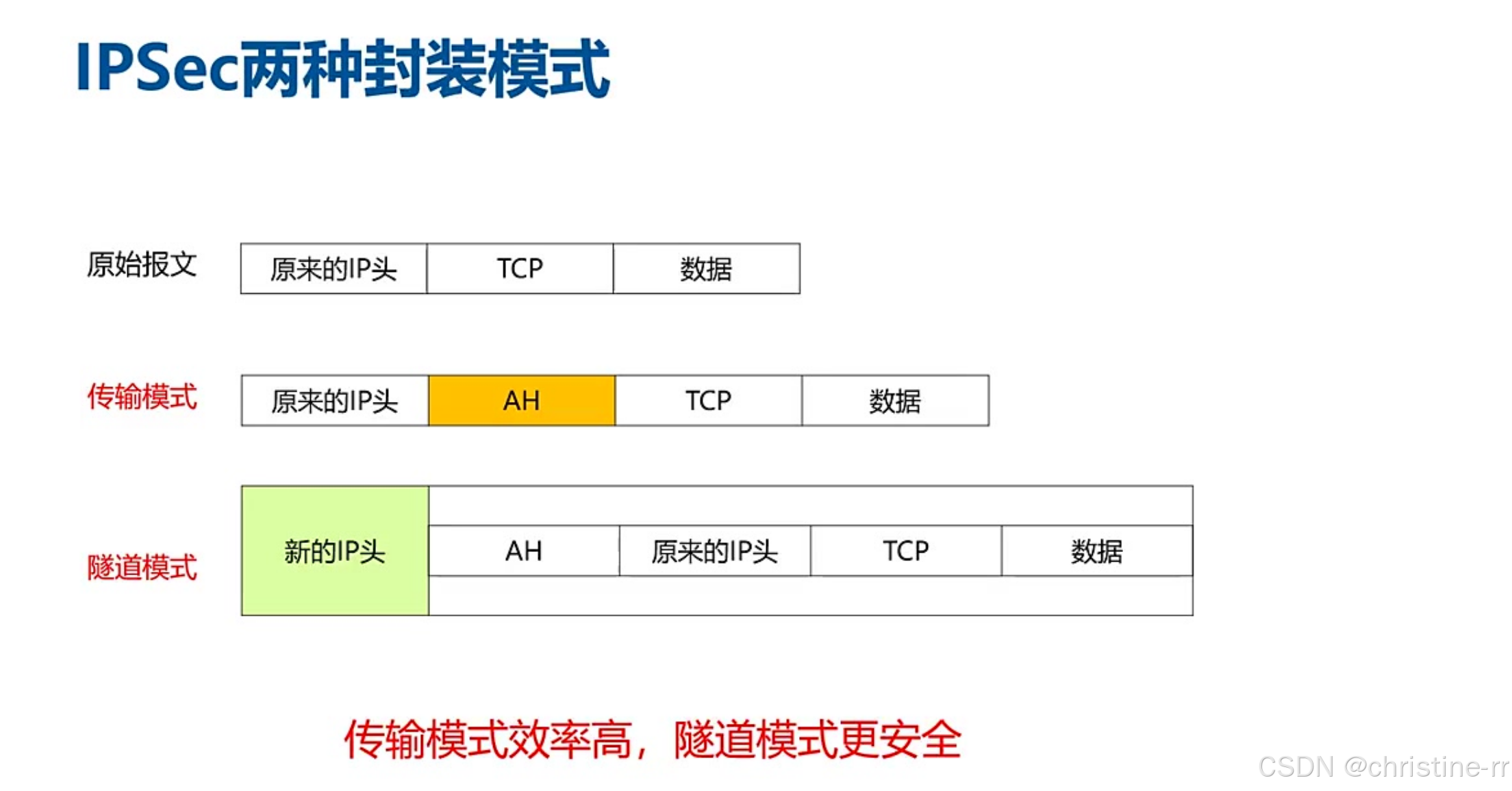

2. IPSec两种封装模式
1）原始报文
- 描述: 原始报文结构包括IP头、TCP头和数据。
2）传输模式与隧道模式
- 传输模式:
- 特点: 效率高，不封装新的IP头，而是在原始报文中间插入AH头。
- 安全性: 相对较低，因为原始IP头未加密。
- 隧道模式:
- 特点: 安全性更高，封装新的IP头，将加入AH头后的整个原始报文作为数据加密后封装在新IP头内。
- 开销: 较大，因为需要封装新的IP头。
- 效率: 相对较低。
- 记忆技巧: 隧道模式类似于盾构机挖隧道，有一个新的“头”（盾构机的前端），因此隧道模式有新的IP头。

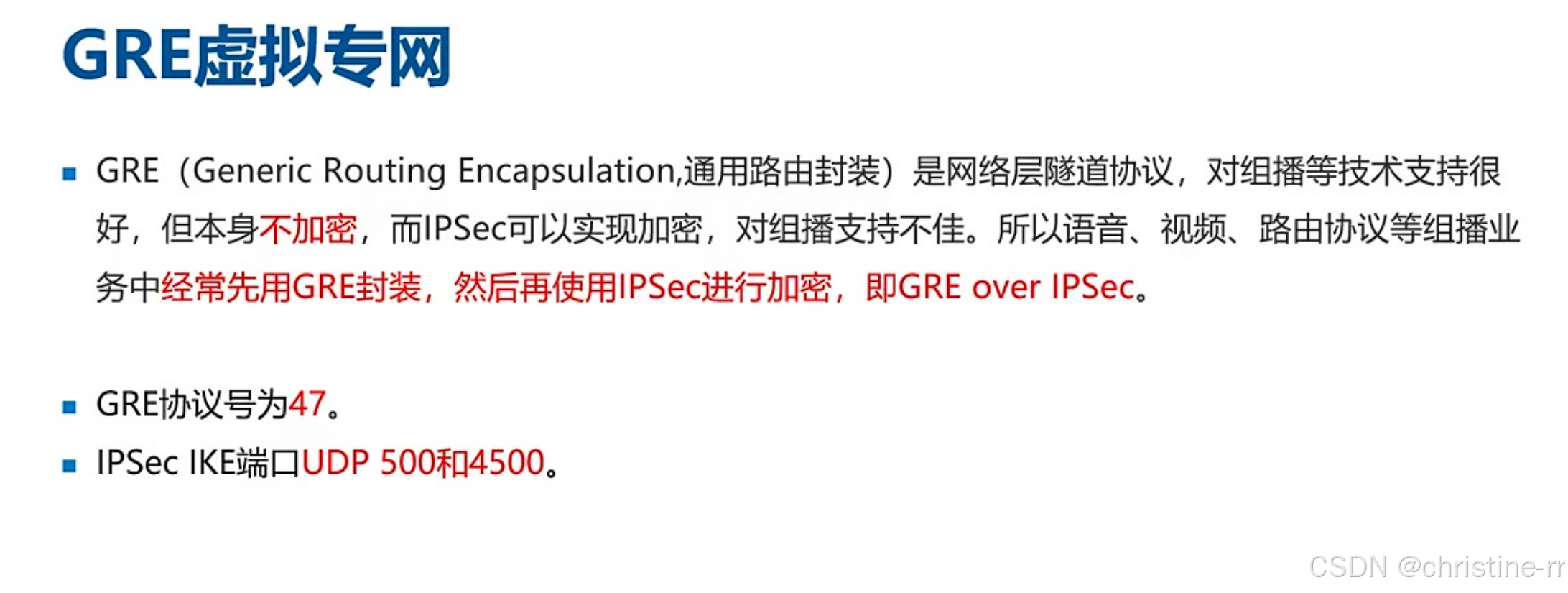

3. GRE虚拟专网
- GRE(Generic Routing Encapsulation，通用路由封装):
- 定义: 网络层隧道协议，对组播等技术支持很好。
- 缺点: 本身不加密。
- IPSec与GRE结合:
- 原因: GRE对组播支持好，但不加密；IPSec加密但对组播支持不佳。
- 方式: 先用GRE封装，再用IPSec加密，即GRE over IPSec。
- 协议号与端口:
- GRE协议号: 47。
- IPSec IKE端口: UDP 500（日常用）和4500（涉及NAT穿越时用）。
4.IPSec协议专题

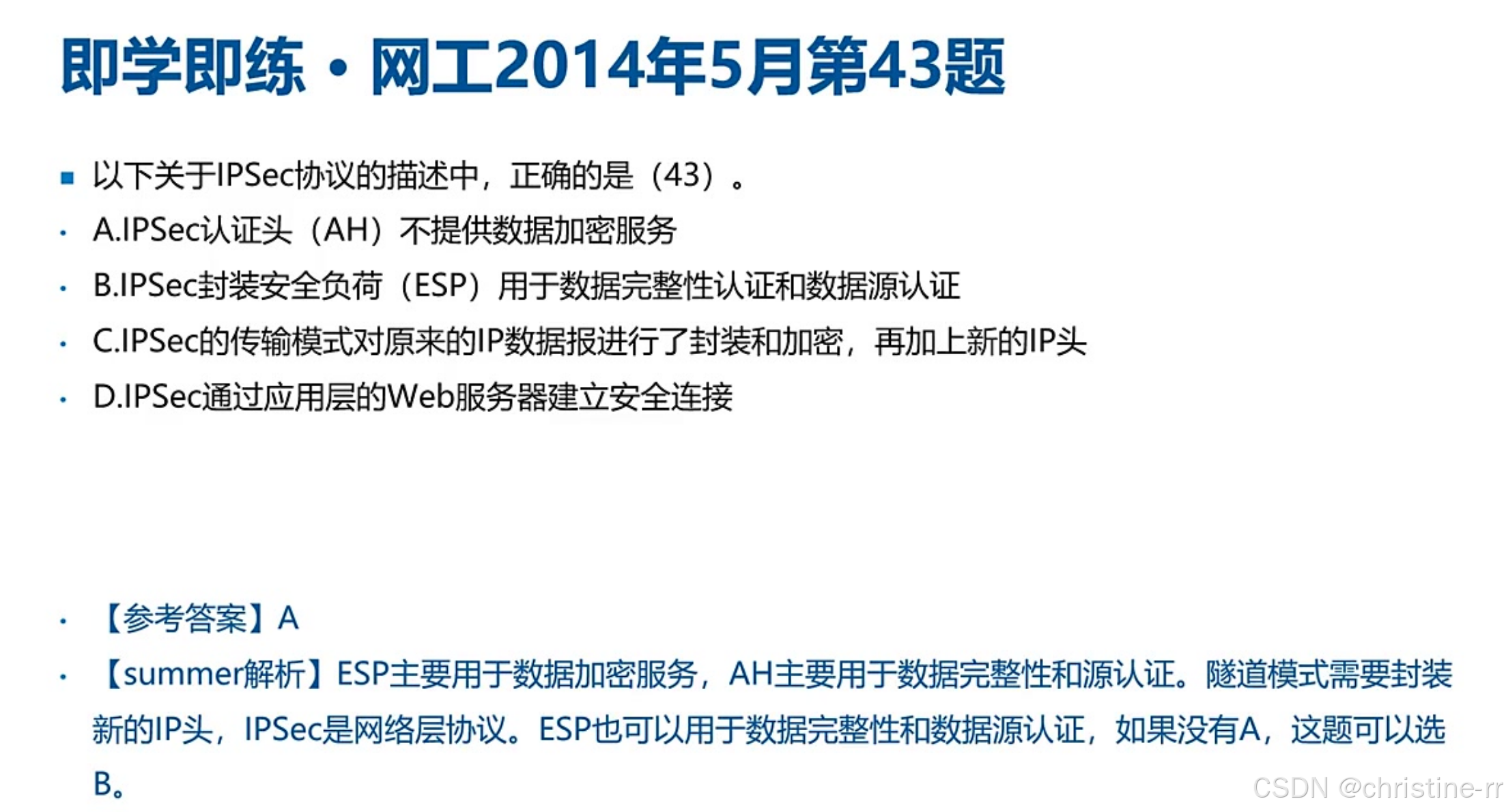

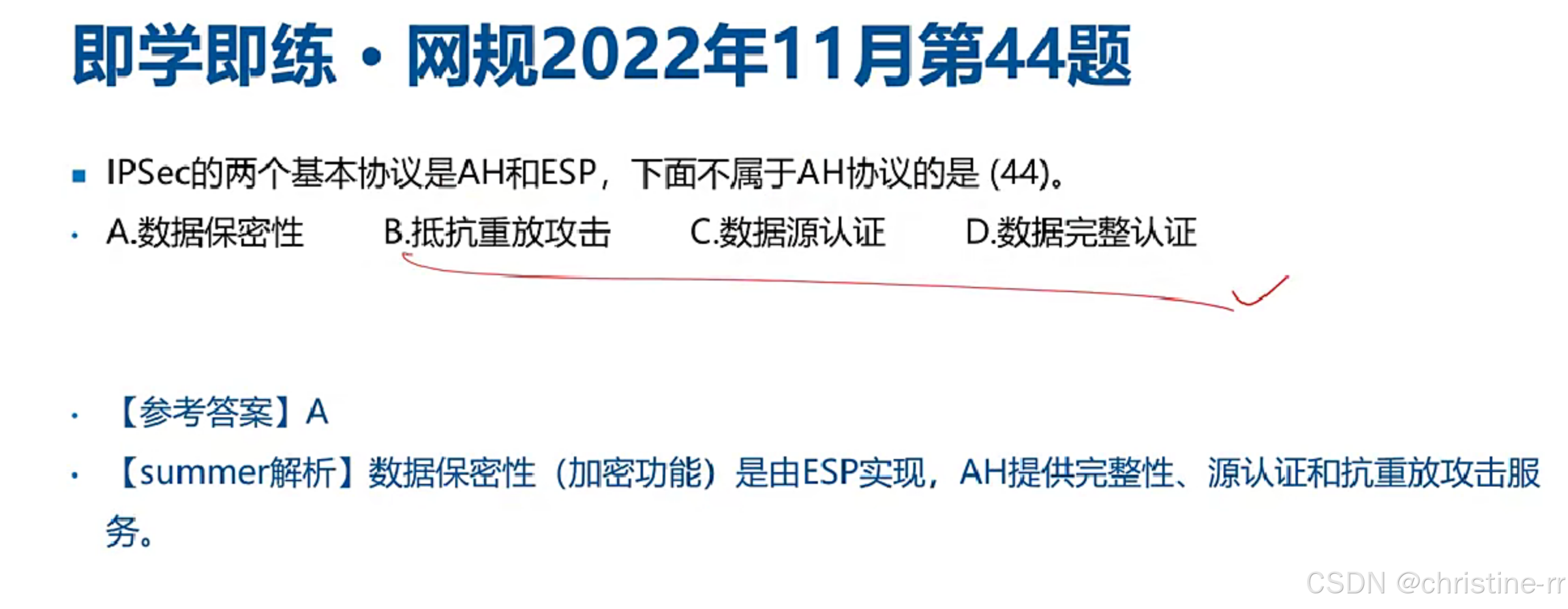

1) 例题：IPSec协议描述
- AH功能：认证头(AH)仅提供数据完整性和源认证服务，不提供数据加密（A选项正确）
- ESP功能：封装安全负荷(ESP)主要用于数据加密，但也可用于完整性认证（B选项部分正确）
- 模式区别：传输模式不添加新IP头，隧道模式会封装新IP头（C选项错误）
- 协议层级：IPSec是网络层协议，与应用层Web服务器无关（D选项错误）
- 易错点：注意ESP的双重功能，若题目无A选项时B也可选
- 答案：A

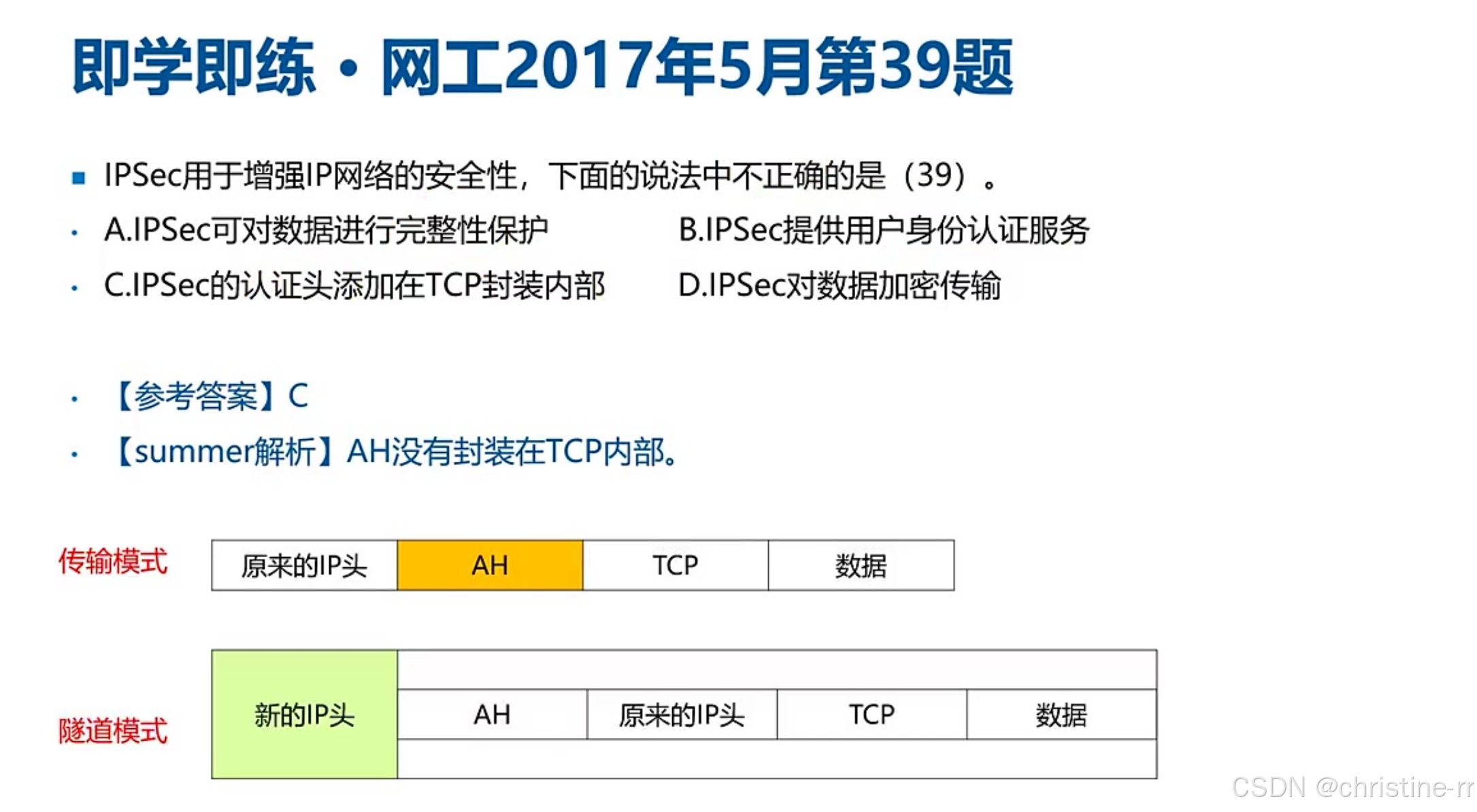

2)例题：IPSec安全性
- 完整性保护：通过AH中的哈希算法（如MD5）实现（A正确）
- 身份认证：AH可提供用户身份认证服务（B正确）
- 封装位置：AH添加在TCP头部之前，不在TCP内部（C错误）
- 加密传输：通过ESP子协议实现数据加密（D正确）
- 记忆技巧：AH像"身份证"（认证），ESP像"保险箱"（加密）
- 答案：C

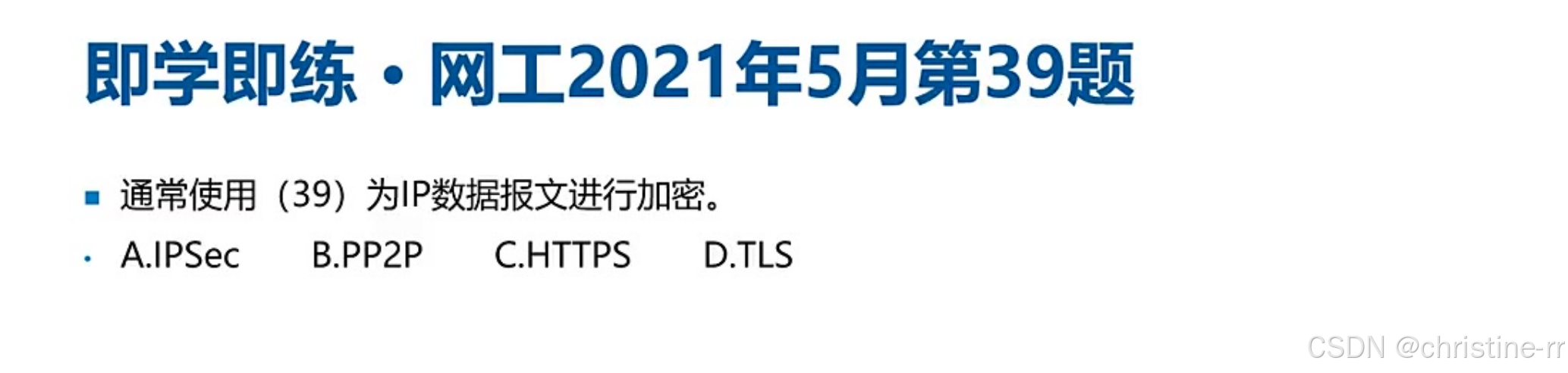

3)例题：IP数据报文加密
- 协议对比：
- PP2P/L2TP：二层隧道协议
- HTTPS/TLS：应用层/传输层安全协议
- IPSec：唯一直接加密IP报文的网络层协议
- 经典结论：IP层加密首选IPSec（A选项）
- 答案：A

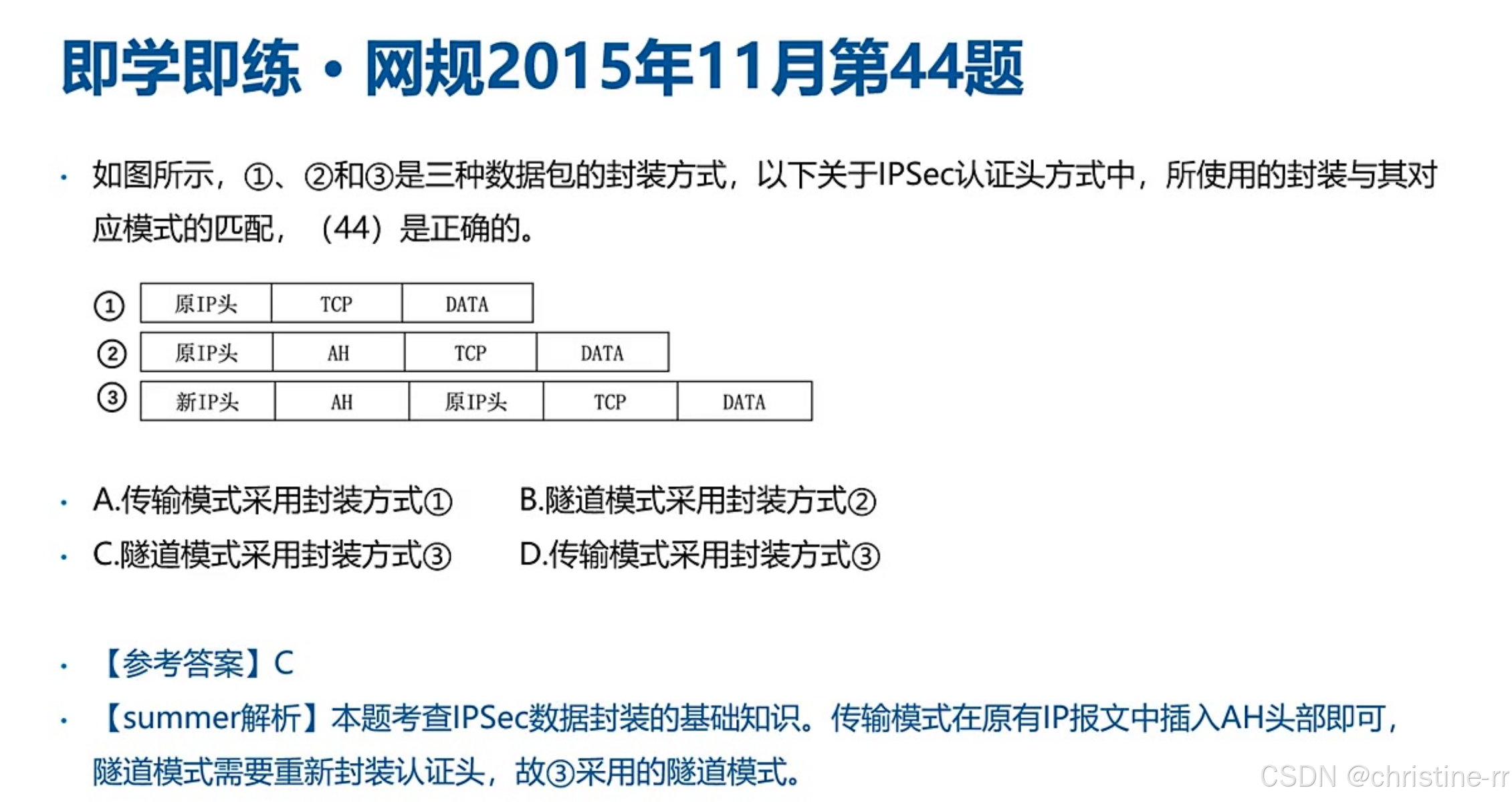

4)例题：IPSec封装方式
- 传输模式：原IP头|AH|TCP|数据（对应②）
- 隧道模式：新IP头|AH|原IP头|TCP|数据（对应③）
- 错误识别：
- ①是原始报文（无AH）
- ②是传输模式非隧道模式
- ③是唯一正确的隧道模式描述
- 答案：C

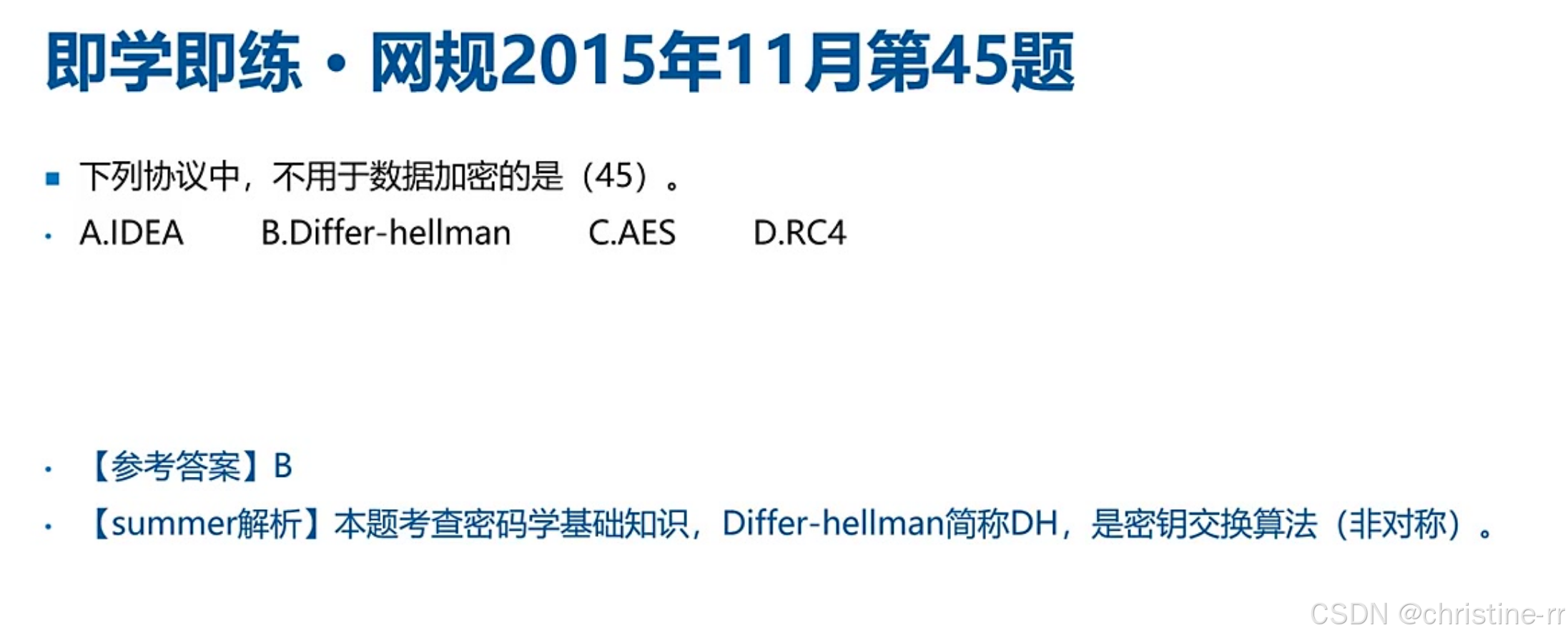

5)例题：数据加密协议
- 对称算法：IDEA、AES、RC4均用于数据加密
- 非对称算法：Diffie-Hellman(DH)用于密钥交换
- 关键区别：加密算法（处理数据）vs 密钥交换算法（建立安全通道）
- 答案：B

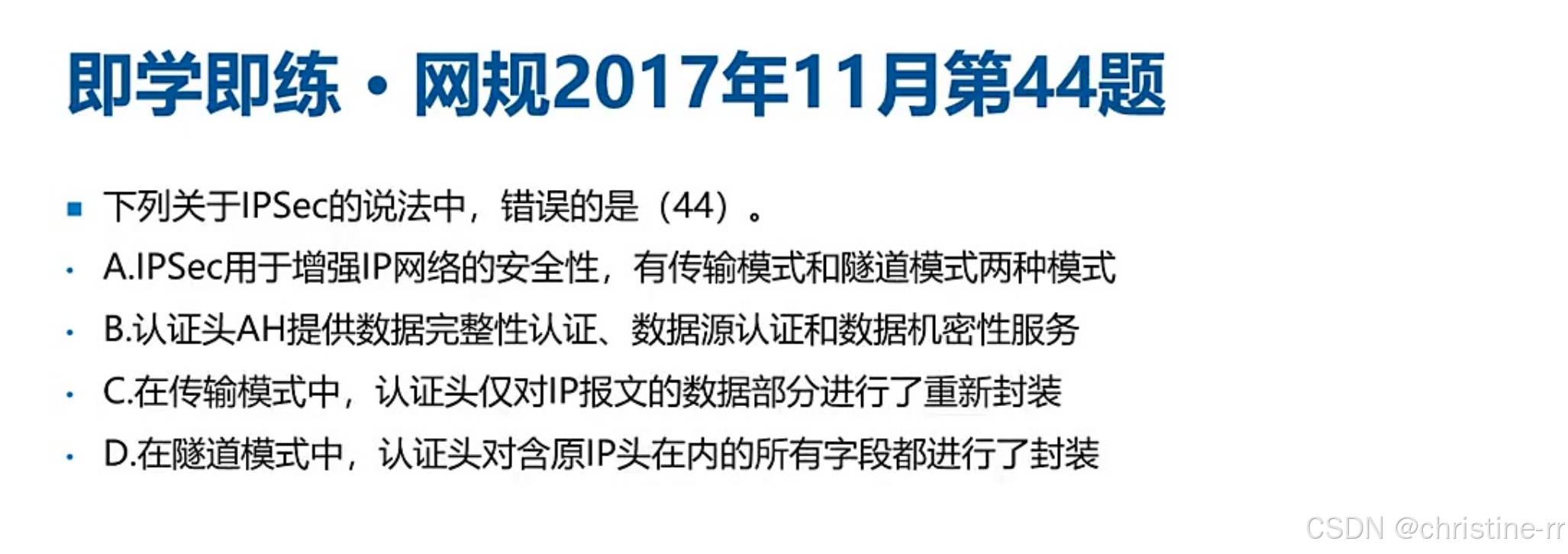

6) 例题：IPSec说法
- 核心错误：AH不提供数据机密性服务,ESP提供加密服务（B选项错误）
- 模式特征：
- 传输模式：仅处理数据部分（C正确）
- 隧道模式：封装原IP头在内的所有字段（D正确）
- 高频考点：AH与ESP的功能差异每年必考
- 答案：B

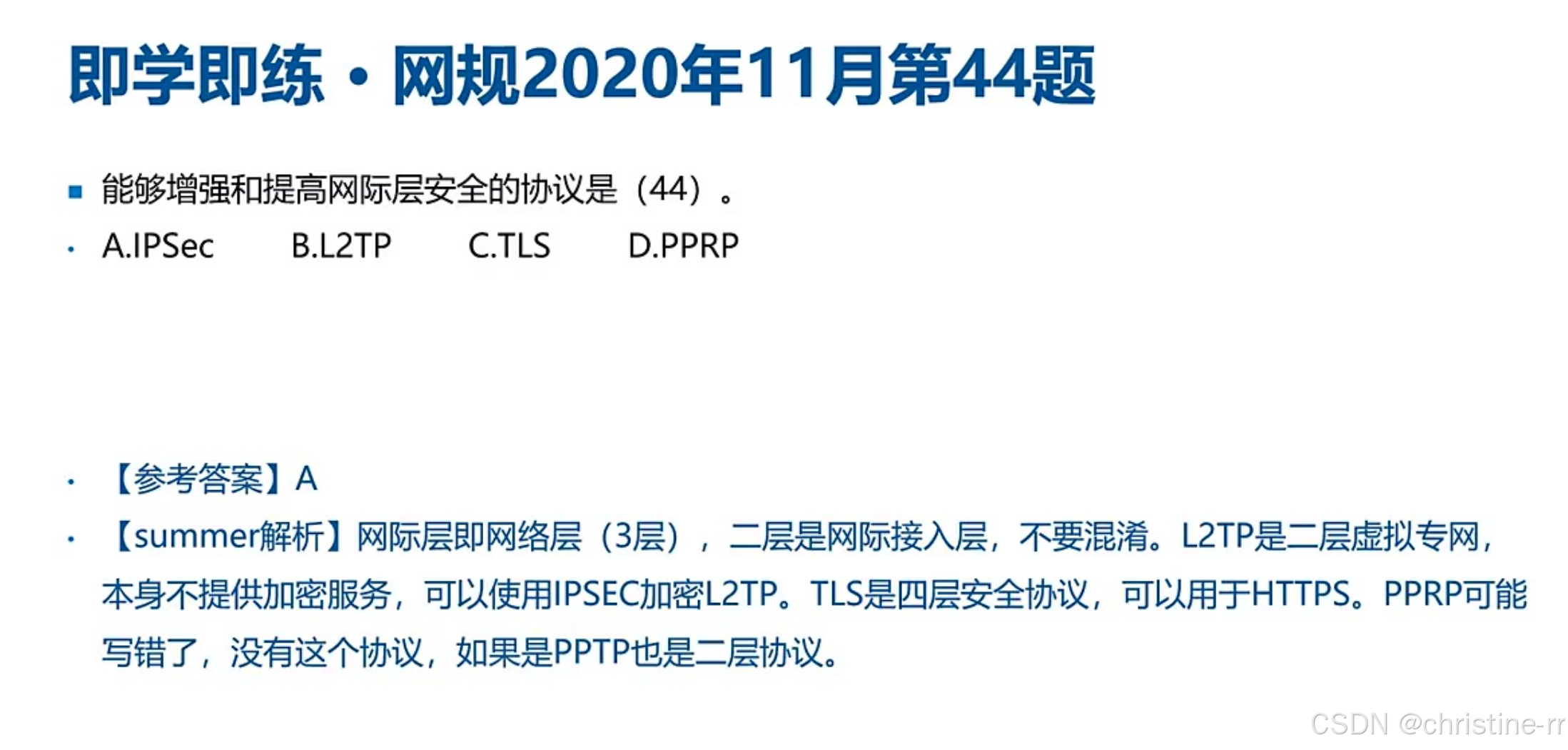

7)例题：增强网际层安全协议
- 协议层级：
- L2TP/PPTP：二层协议
- TLS：传输层协议
- IPSec：唯一网络层安全协议
- 组合应用：L2TP常与IPSec结合使用（L2TP over IPSec）
- 答案：A
8)例题：IPSec说法
- 重复考点：与1.6题完全相同，再次验证AH无加密功能
- 应试技巧：同类题目可能在不同年份重复出现
- 答案：B

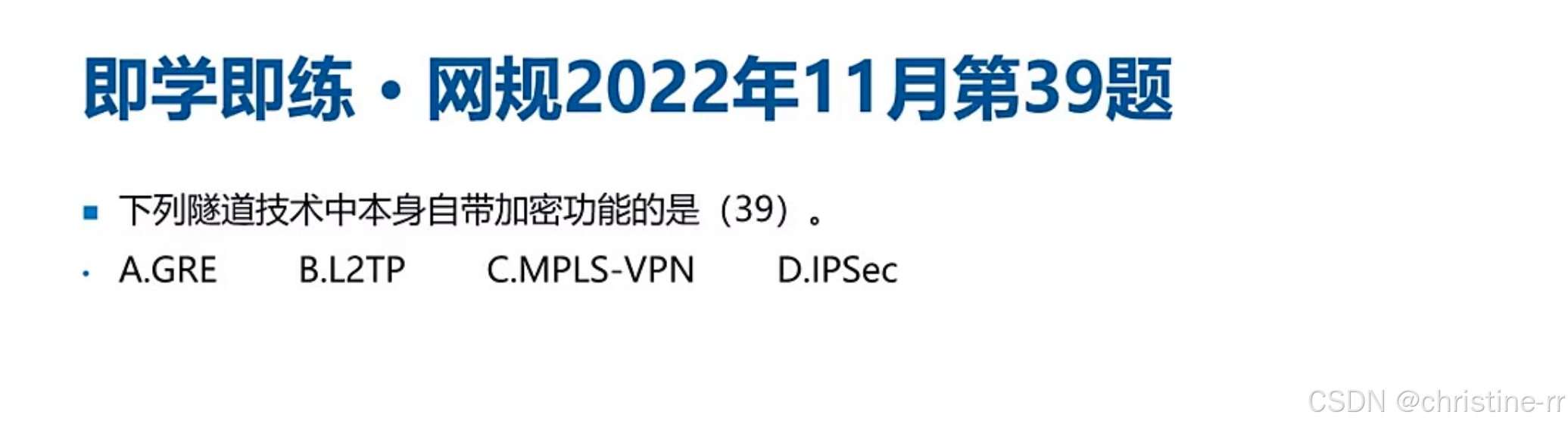

9)例题：加密功能隧道技术
- 加密能力：
- GRE/L2TP/MPLS-VPN：均无原生加密
- IPSec：唯一自带加密的隧道技术
- 典型组合：GRE over IPSEC是常见解决方案
- 答案 ：D
10) 例题：AH协议功能
- 功能清单：
- 抵抗重放攻击
- 数据源认证
- 数据完整认证
- 排除项：数据保密性属于ESP功能（A选项）
- 答案：A
11)例题：安全联盟三元组内容
- 三元组构成：
- 安全参数索引(SPI)
- 目的IP地址
- 安全协议标识符(AH/ESP)
- 答案：C
5.知识小结
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
| ipsec基础 | ipsec（IP Security）是IETF定义的一组协议，包含多个子协议，用于增强IP网络的安全性 | ipsec是一组协议，不是单个协议；网络层=网际层 | 🌟 |
| ipsec的目的 | 主要用来增强IP网络的安全性，保护IP网络 | ipsec的工作层次是网络层（网际层） | 🌟 |
| ipv4与ipsec | ipv4网络没有安全机制，ipsec作为补丁来增强安全性 | ipv4与ipsec的关系，ipsec作为安全补丁 | 🌟🌟 |
| ipv6与ipsec | ipv6通过扩展头（AH和esp）天然集成ipsec | ipv6的扩展头与ipsec的集成 | 🌟🌟 |
| ipsec的安全服务 | 提供数据完整性校验、认证、保密性（数据加密） | ipsec提供的具体安全服务 | 🌟 |
| ipsec的子协议功能 | - AH：提供数据完整性和数据原认证，不提供数据加密; - esp：提供数据加密功能; - ike：用于生成和分发密钥 | AH不提供数据加密；esp提供数据加密；ike的功能 | 🌟🌟🌟 |
| ipsec的封装模式 | - 传输模式：在原有报文中间插入AH/esp头; - 隧道模式：添加新的IP头，封装原有报文 | 传输模式与隧道模式的区别 | 🌟🌟🌟 |
| GRE与ipsec的结合 | GRE用于封装，但不加密； ipsec用于加密； 常结合使用（GRE over ipsec） | GRE与ipsec的结合方式及原因 | 🌟🌟 |
| ipsec的协议号与端口 | - 协议号：47; - ike常用端口：udp 500； NAT穿越时使用udp 4500 | ipsec的协议号与ike的端口号 | 🌟 |
| 易混淆点：隧道模式与传输模式 | 隧道模式添加新IP头，开销大，安全性高； 传输模式效率高，安全性不如隧道模式 | 隧道模式与传输模式的优缺点及区分 | 🌟🌟🌟 |
| 安全联盟SA | SA是ipsec技术实现的基础，由三元组唯一标识：安全参数索引SPI、目的IP地址、安全协议（AH/esp） | SA的三元组组成 | 🌟🌟 |
