IP2366调试问题总结

简介

        本项目应用场景：IP2366适配器插入时自动唤醒设备开始充电，负载插入时不唤醒，当设备上按键按下时唤醒设别，控制IP2366输出。

        温馨提示：这类电源管理芯片建议最好用标准版固件，定制需求更改越多，后期调试出现不可控的问题越多，就需要原厂一起协助排查问题，会花费很多时间精力，最好只是简单的读状态寄存器和温控策略控制，其他最好都是按I/O信号输出，这样后期调试更方便，即使遇到问题也好分析。

遇到的问题？

1.充放电降额设计？

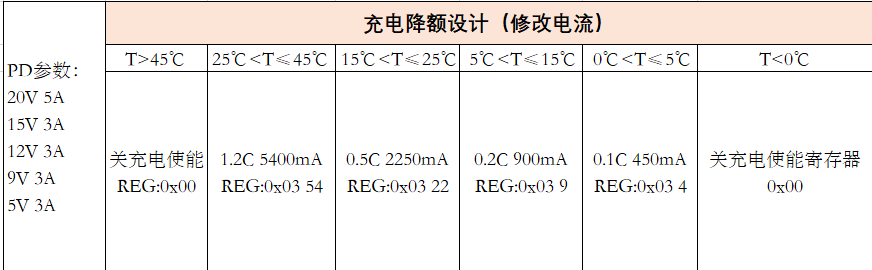

  分析：设置IP2366  Iset 充电功率或电流设置0x03寄存器，只降电流不降电压，充电降额策略如下：


        放电降额策略，通过设置输出最大功率选择寄存器。



2.写数据之后直接读，或连续读数据，会读不出来或读的数据乱掉？

  分析：他们家的电源管理IC不能连续读操作，要加延时至少2ms。

3.偶发程序执行了，但逻辑分析仪抓不到数据？

分析：要保证写完一个操作之后，再执行下一个写操作，如果轮询写不加判断先后顺序，会偶发其中一个写操作数据丢包。因为我程序中每次唤醒后会先软件短按EN唤醒IP2366，检测到INT为高时，设置电池低电电压，每次设备唤醒后，检测到INT为高时也会控制IP2366输出。

解决方案：设备唤醒后当设置电池低电电压执行完成之后，再去控制输出。

4.一主两从，唤醒设别时偶发IIC死锁，SDA,SCL都为低电平？

分析：故障复现时软件读取IIC寄存器状态，从硬件角度，看下IIC上拉电源是否稳定，上拉电阻是否合适？

解决方案：从读取的软件IIC寄存器数据来看，软件是正常的；因为IP2366的IIC是软件模拟的，而STM32是硬件IIC，如果通信过程中一个ACK信号没有得到应答，造成MCU的硬件IIC死锁，解决方案：两路IIC分开；或者IP2366只传输DO信号，这样排查问题也简单。

5.IP2366空载几十秒之后，自动关闭输出？

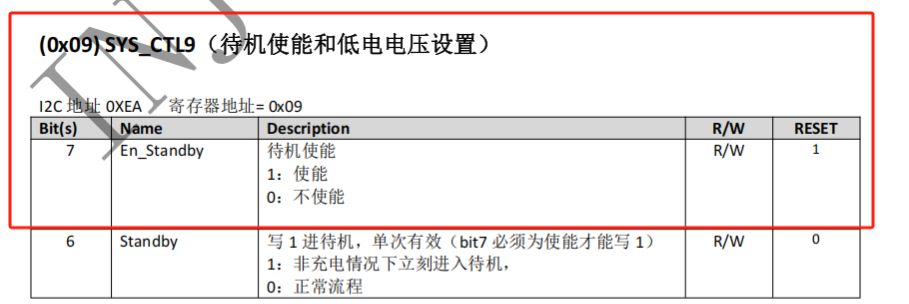

每次设备唤醒之后，把这个寄存器的bit7置为0，禁止进入待机模式，就不会空载关闭输出；

如果要控制IP2366强制关机，再设置bit7 bit6为1。
