Wireshark USRP联合波形捕获（下）

一、前情提要

第一次尝试Wireshark和USRP联合波形捕获时出现了很多意想不到的状况：

Wireshark USRP联合波形捕获（上）-CSDN博客

IQ截断：

USRP采集的WiFi信号绘制星座图为方形-CSDN博客

绝对时间转换问题：

对齐Wireshark和USRP捕获信号的波形-CSDN博客

这些问题最终都得得有效解决，这一次要正式进行Wireshark和USRP联合波形捕获。

二、接收增益设置

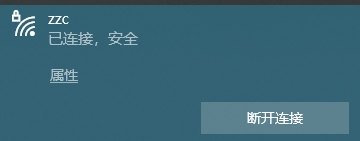

同一房间电脑与路由器基于WiFi通信：

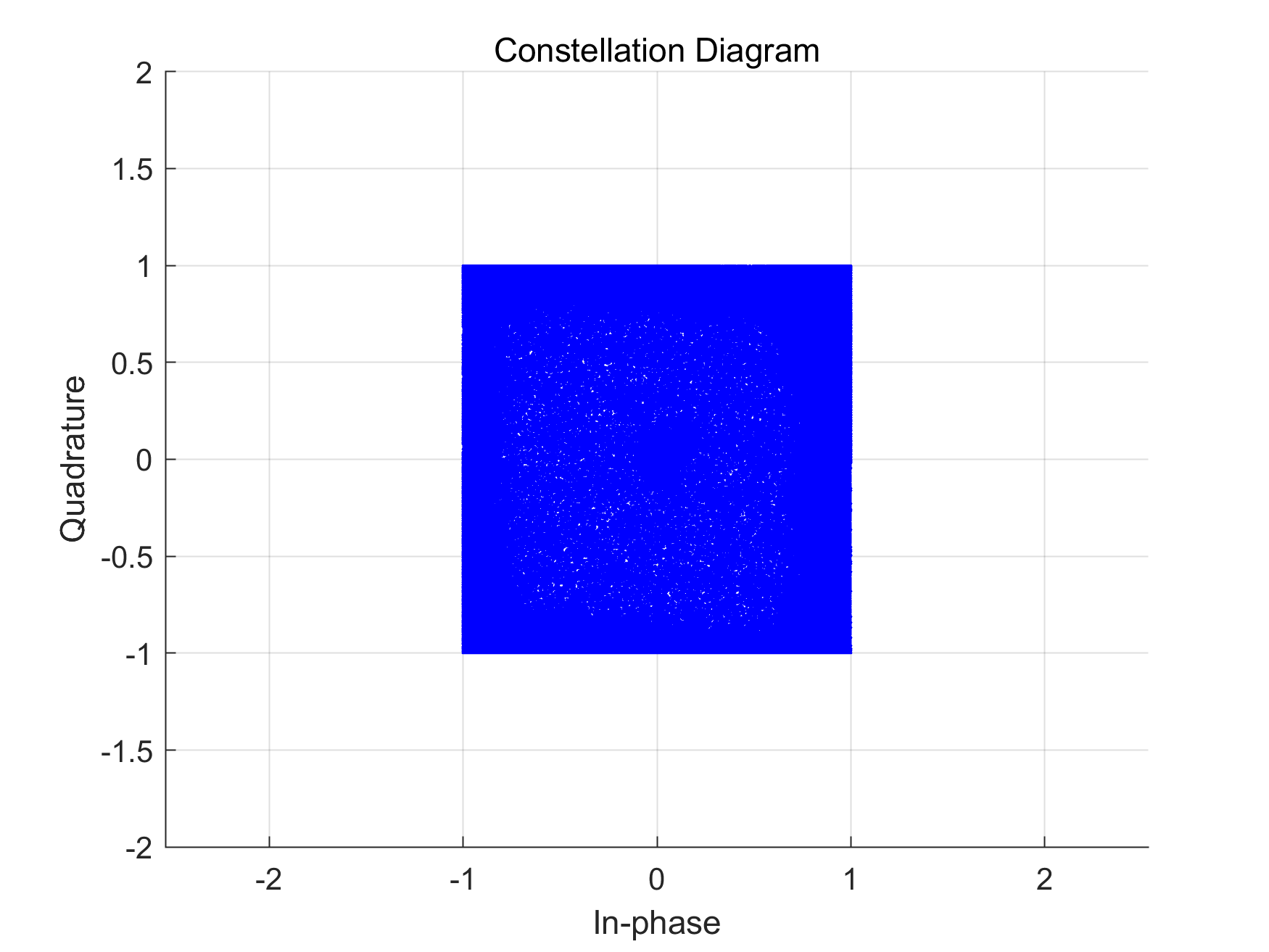

58dB足以将同一房间的WiFi信号放大至截断（USRP天线放置在路由器和电脑旁边）：

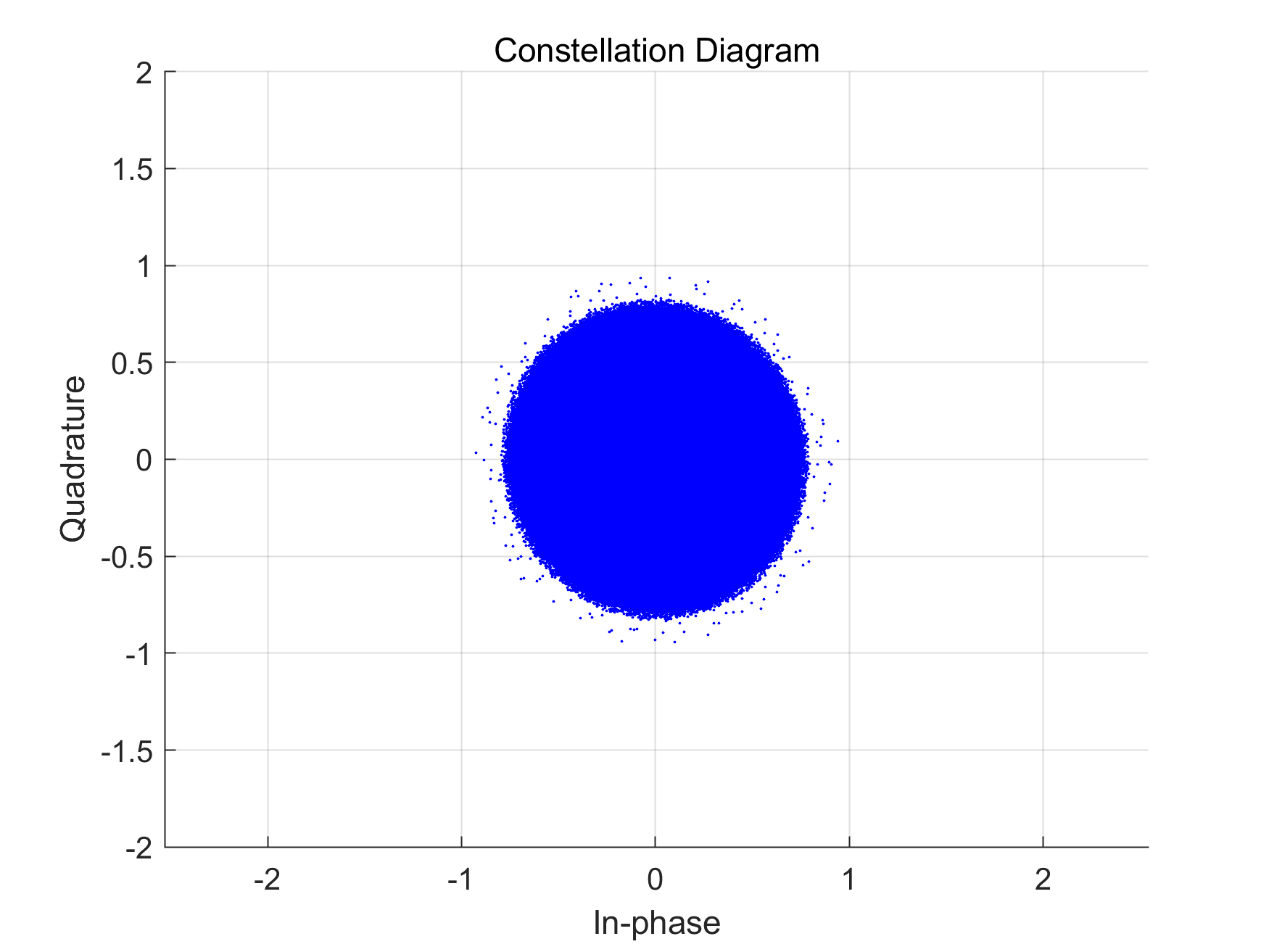

58dB增益也足以将穿墙的邻居信号放大到饱和：

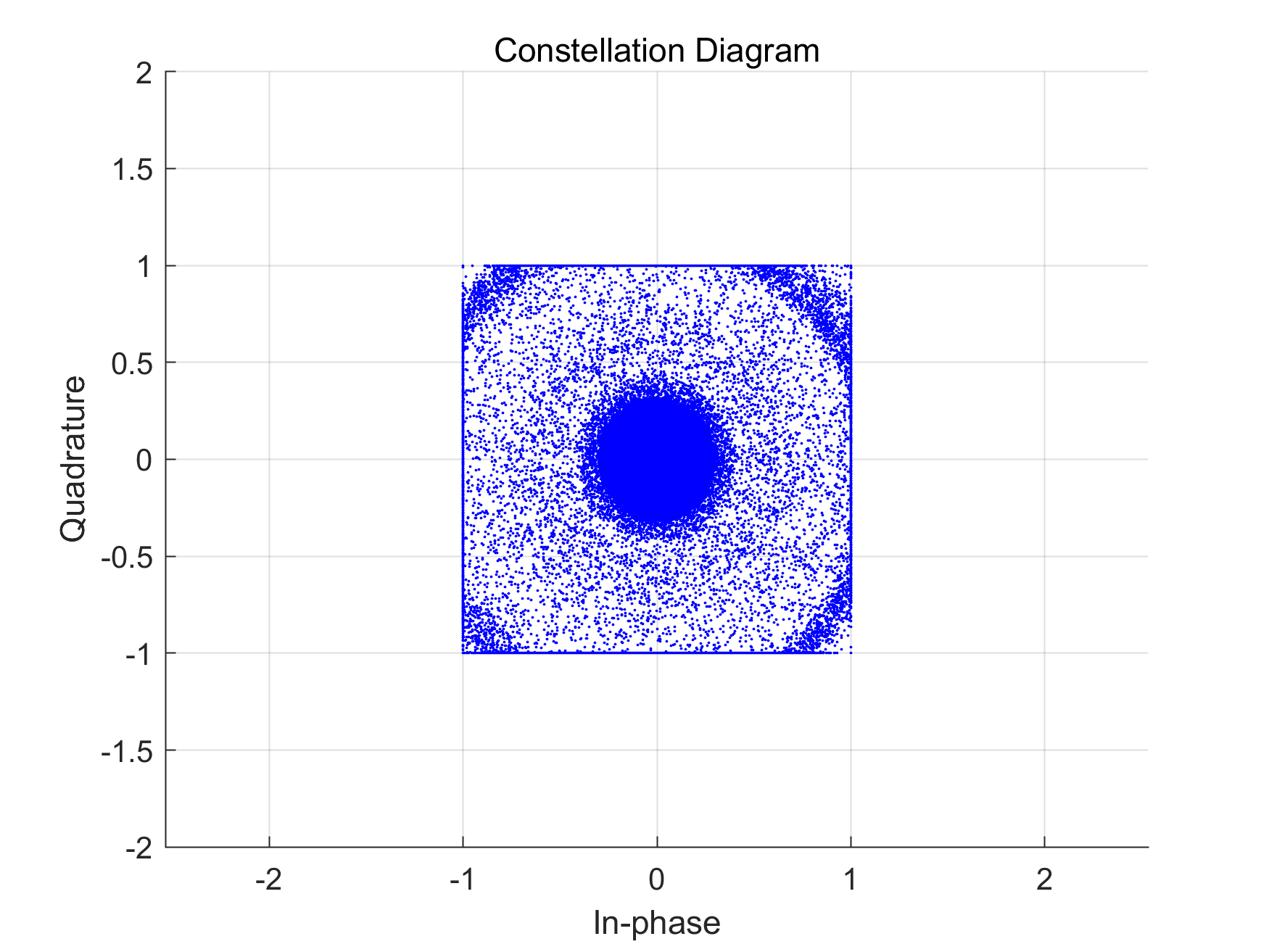

再大邻居信号也要截断了（60dB）：

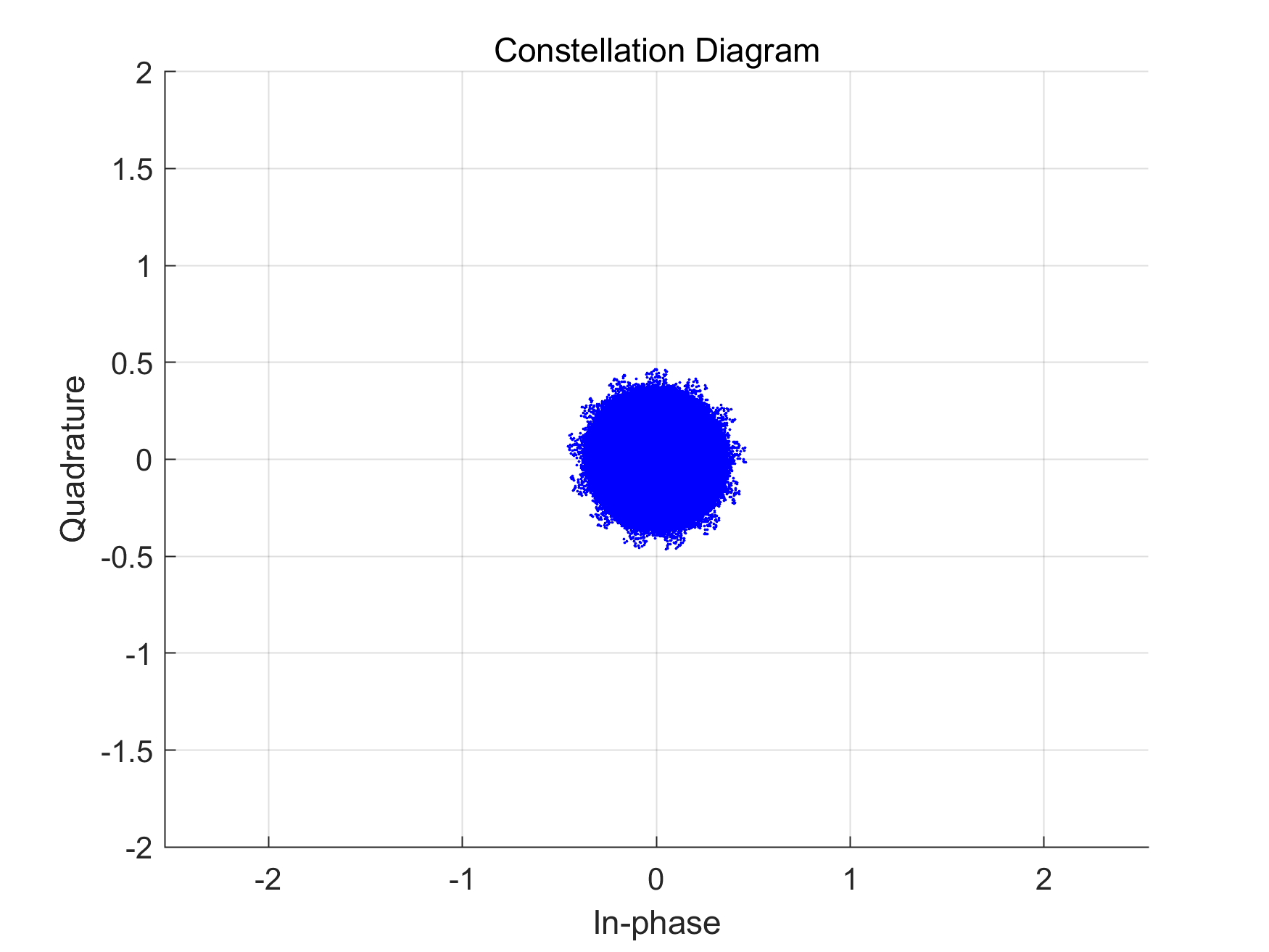

50dB时邻居WiFi信号是个小圆：

说明采集同一房间WiFi信号时，接收增益至少得小于58dB。

在我的另外一篇博客中经过详细测试，最终确定接收增益为dB时，星座图的主体是我房间自己电脑和路由器产生的WiFi信号，而邻居WiFi信号在星座图中占面积非常小了。
