stm32温控大棚测控系统（CO2+温湿度+光照）+仿真

ai 2025/8/25 19:05:37

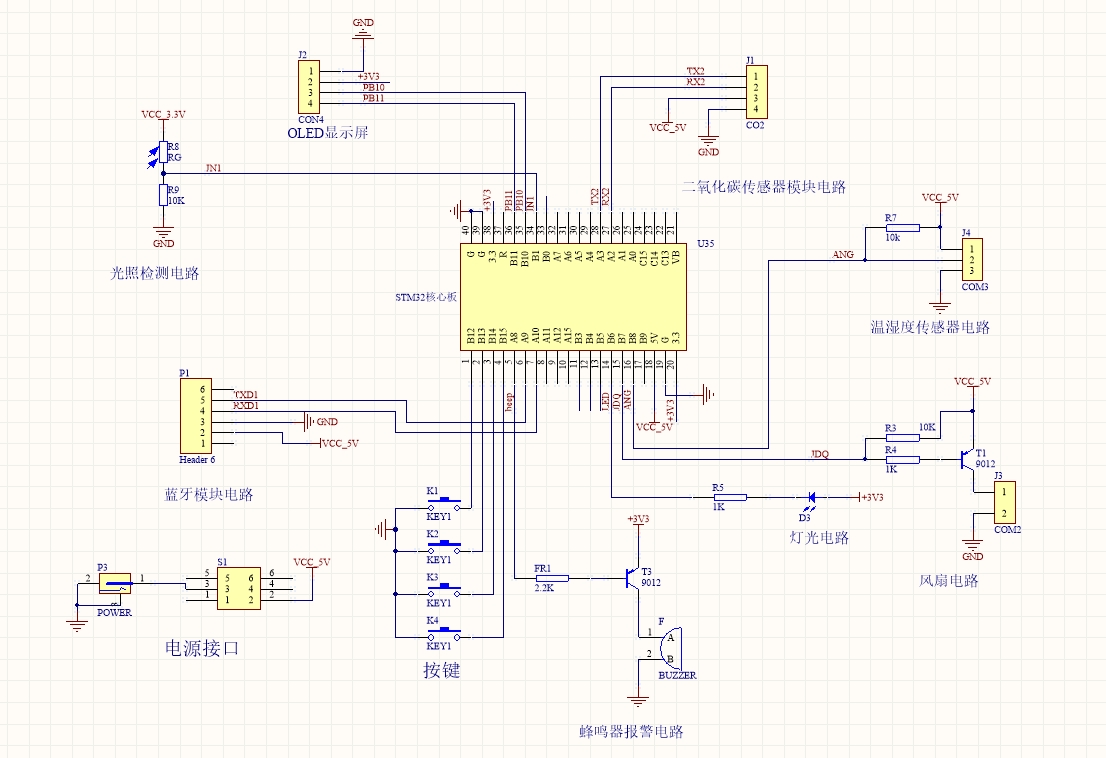

一.硬件方案

主要由STM32F103C8T6单片机最小系统板+OLED12864显示模块+二氧化碳传感器模块+温湿度传感器模块+光强检测电路+LED灯光+风扇电路+蜂鸣器电路+电源开关构成；

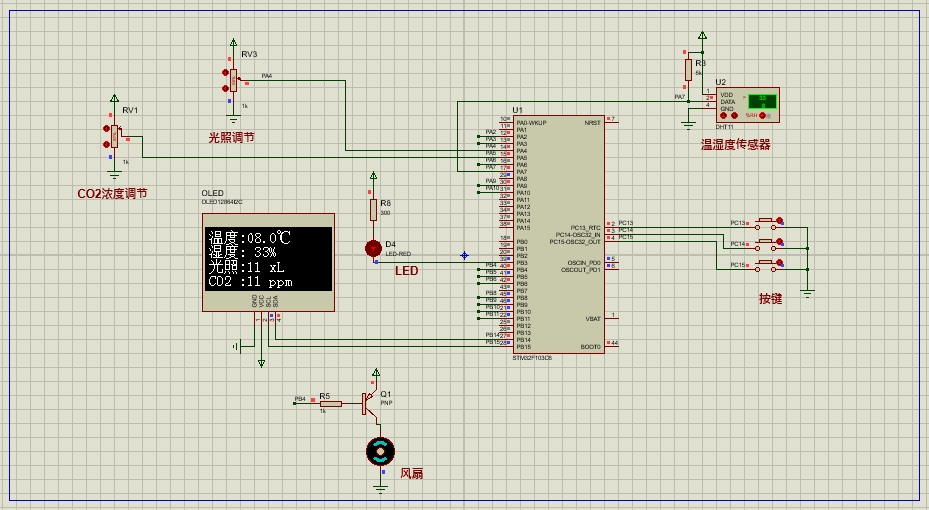

仿真图如下：

二.设计功能

采集环境温湿度、光照强度、二氧化碳浓度；
OLED显示屏显示信息，按键设置温湿度、光照强度、二氧化碳监测阈值；
当触发阈值时，报警提醒；温度超过阈值时，启动风扇自动降温通风；光强强度低于阈值时，LED灯补光；
按键可设置阈值：按键1：模式切换；按键2：设置；按键3：自加1或控制风扇；按键4：自减1或控制灯光；
无线通信连接APP，远程显示数据信息。
连接蓝牙，APP可控制风扇、LED灯开关，获取系统数据；

三.软件设计

主程序源码

 int main(void){vu8 key=0;	delay_init();	    	 //延时函数初始化	  LED_Init();		  		//初始化与LED连接的硬件接口BEEP_Init();         	//初始化蜂鸣器端口KEY_Init();         	//初始化与按键连接的硬件接口uart_init(9600);usart2_Init(9600);TIM2_Int_Init(99,7199);//10Khz的计数频率，计数到5000为500ms  Adc_Init();          //光强采集ADC初始化FAN_Init();        //风扇初始化OLED_Init();       //显示屏初始化OLED_ColorTurn(0);//0正常显示，1 反色显示OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示display_refresh(); 	//刷新显示屏Delay_ms(500);while(1){key=KEY_Scan(1);	//得到键值KEY_Handle(key);APP_Handle();if(W_100ms>=99)    {W_100ms=0;if(refresh>0)APP_refresh();}if(T_100ms>=49){T_100ms = 0;//采集烟雾浓度值light =  Get_Adc_Average(9,10);getDHT11Data();  //获取湿度数据if(set==0)					 //set为0，说明现在不是设置状态{display_refresh();	 //显示AD数值和报警值if(mode==1){if(light<setLight){LEDR=0;}else{LEDR=1;}}//报警阈值判断if(Temp>setTemp){warn_flag=1;}else if(Humi>setHumi){warn_flag=2;}else if(light<setLight){warn_flag=3;}else if(co2>setco2){warn_flag=4;}else{warn_flag=0;}//蜂鸣器报警控制if(warn_flag>0){if(GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_15)==1){BEEP=0;}elseBEEP=1;}elseBEEP=1;if(mode==1){if(warn_flag==1){if(FAN_state==0)printf("风扇已开启\r\n");FAN=1;}else{FAN=0;if(FAN_state==1)printf("风扇已关闭\r\n");}}}}}
}

链接：https://pan.baidu.com/s/1-Ar1mLe-1qtdt4VCcN3gBg 提取码: 6yfz
