VS4210芯片技术资料（IT6604+VS4210+MDIN380连接原理图）

VS4210芯片技术资料

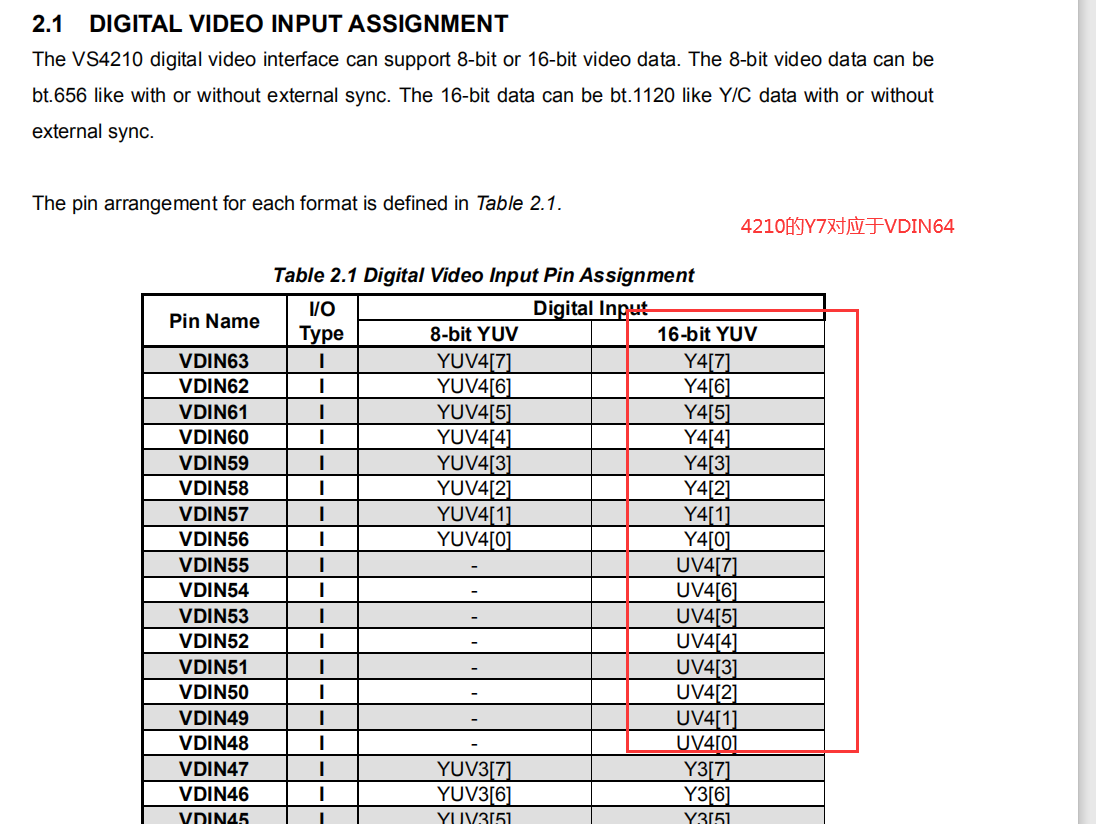

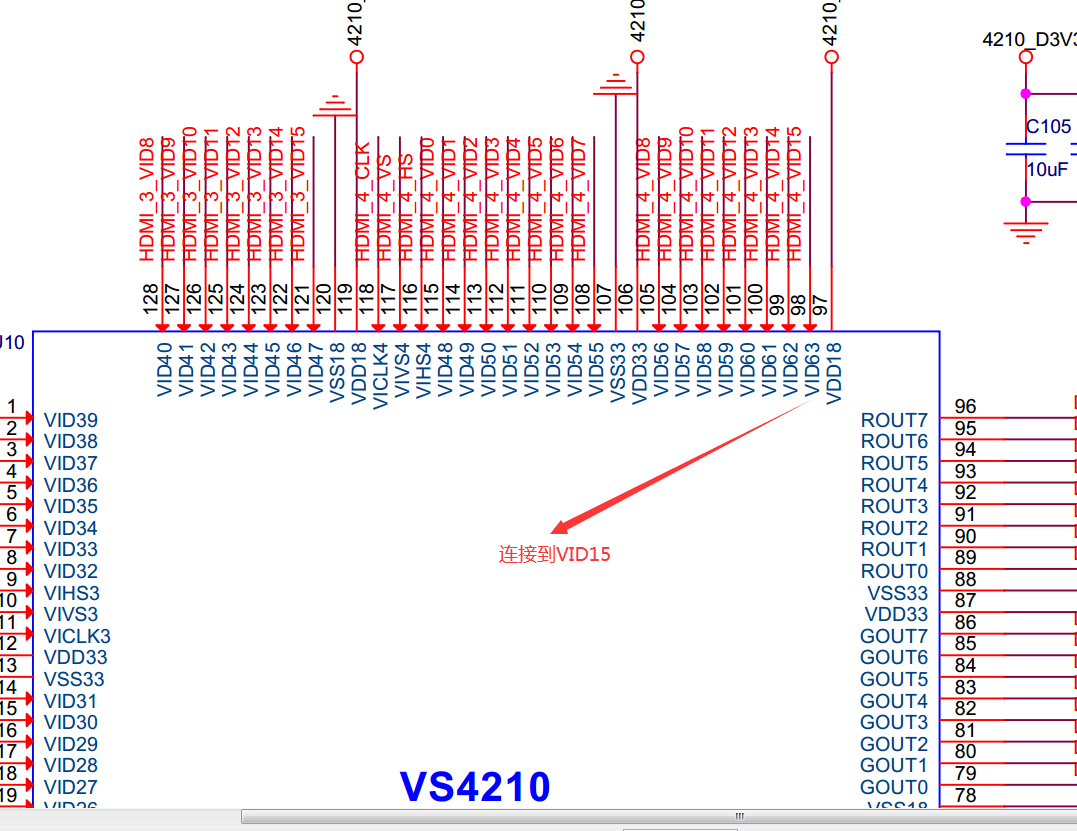

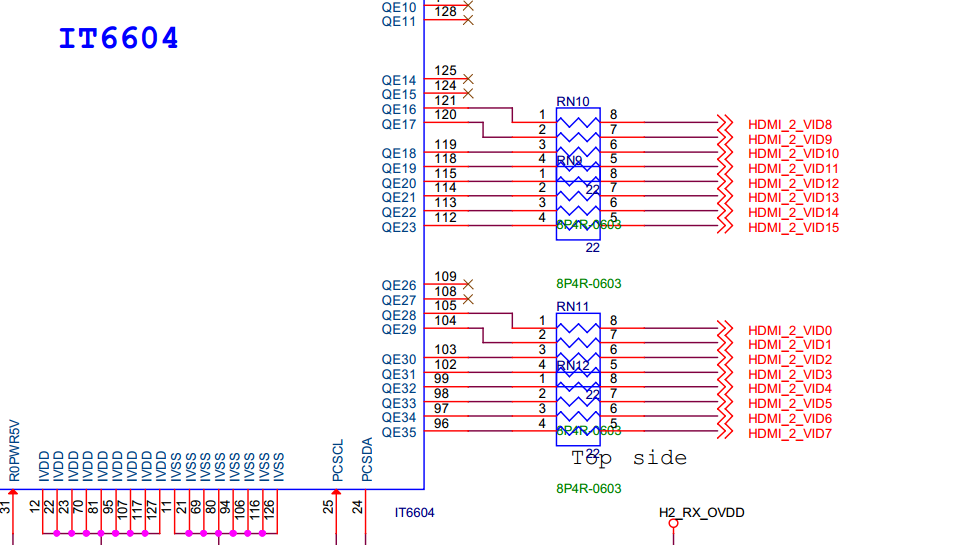

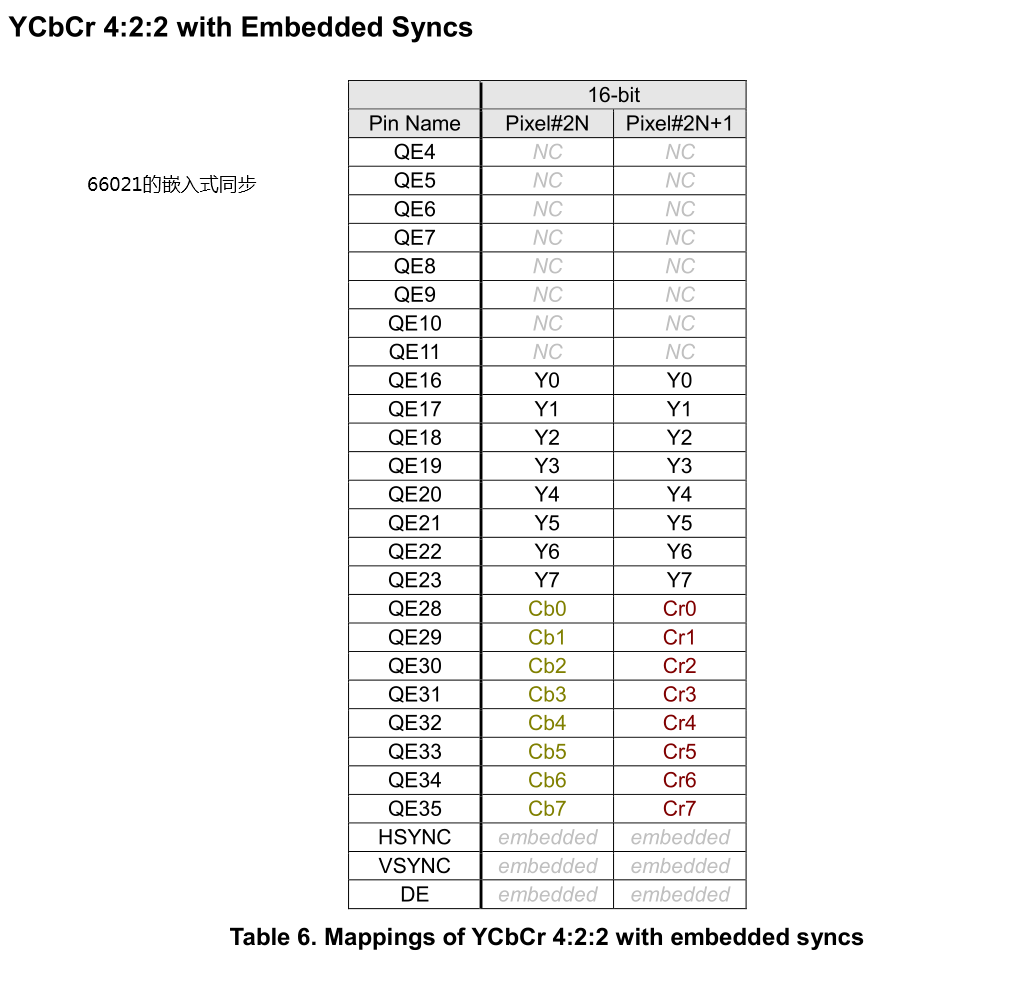

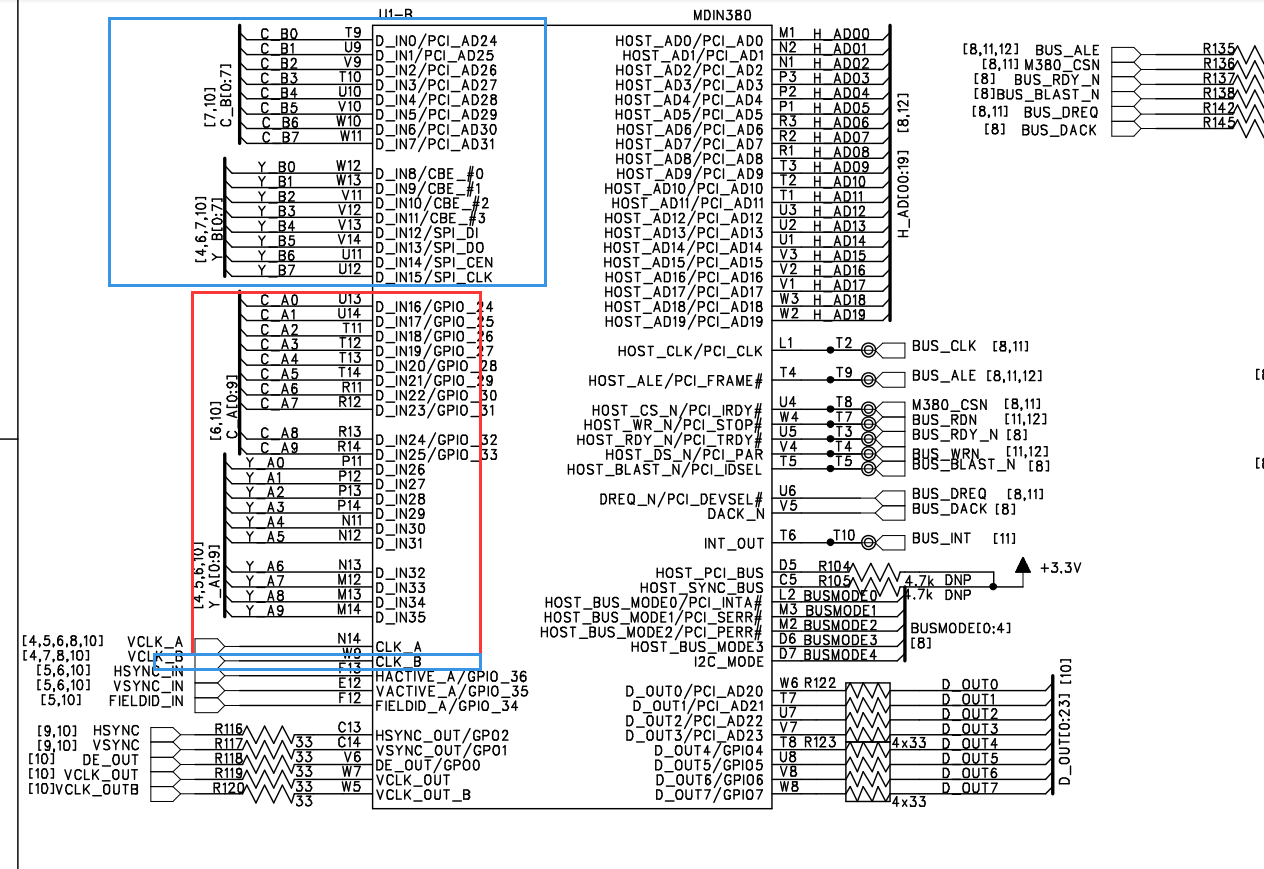

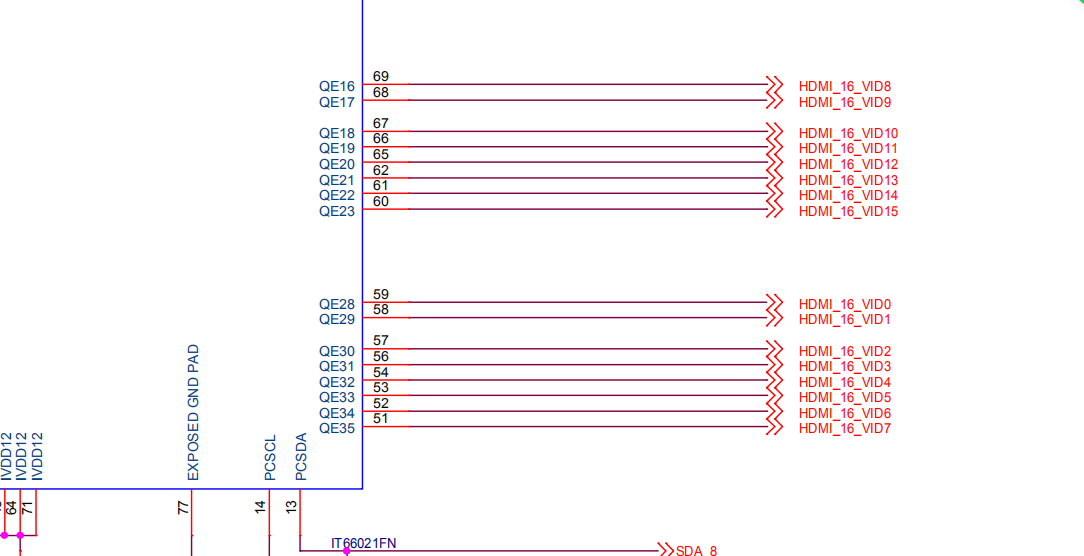

原理图

注意：

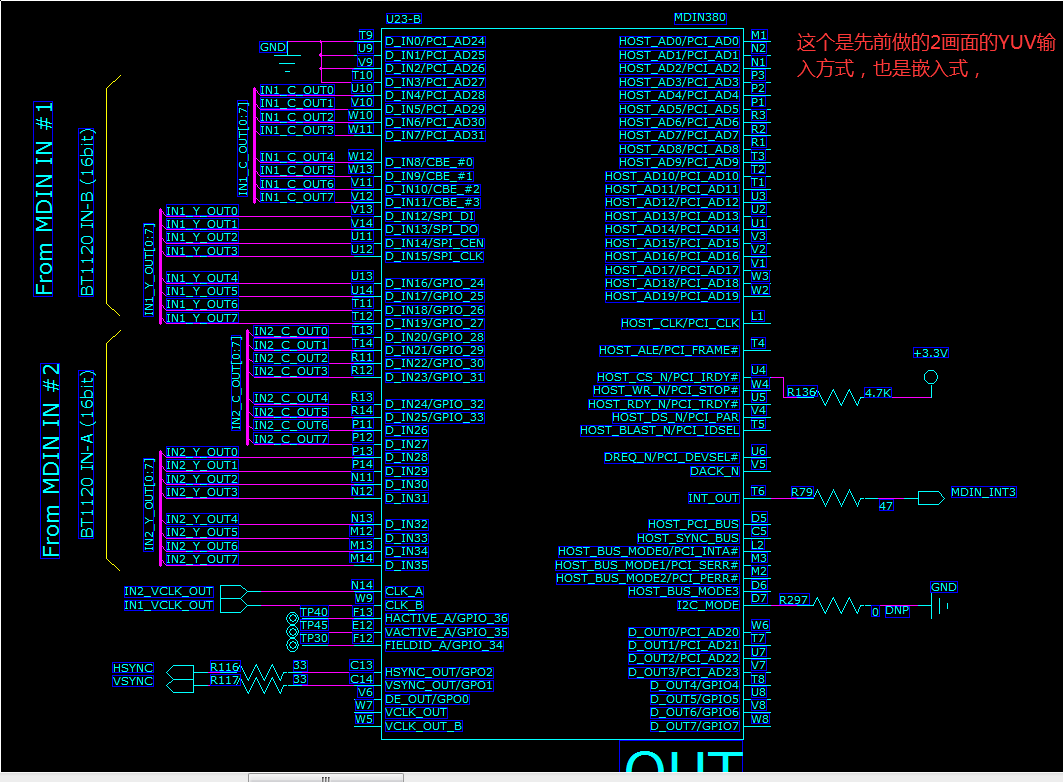

CLK_A 对应IN2, CLK_B 对应IN1

关键说明

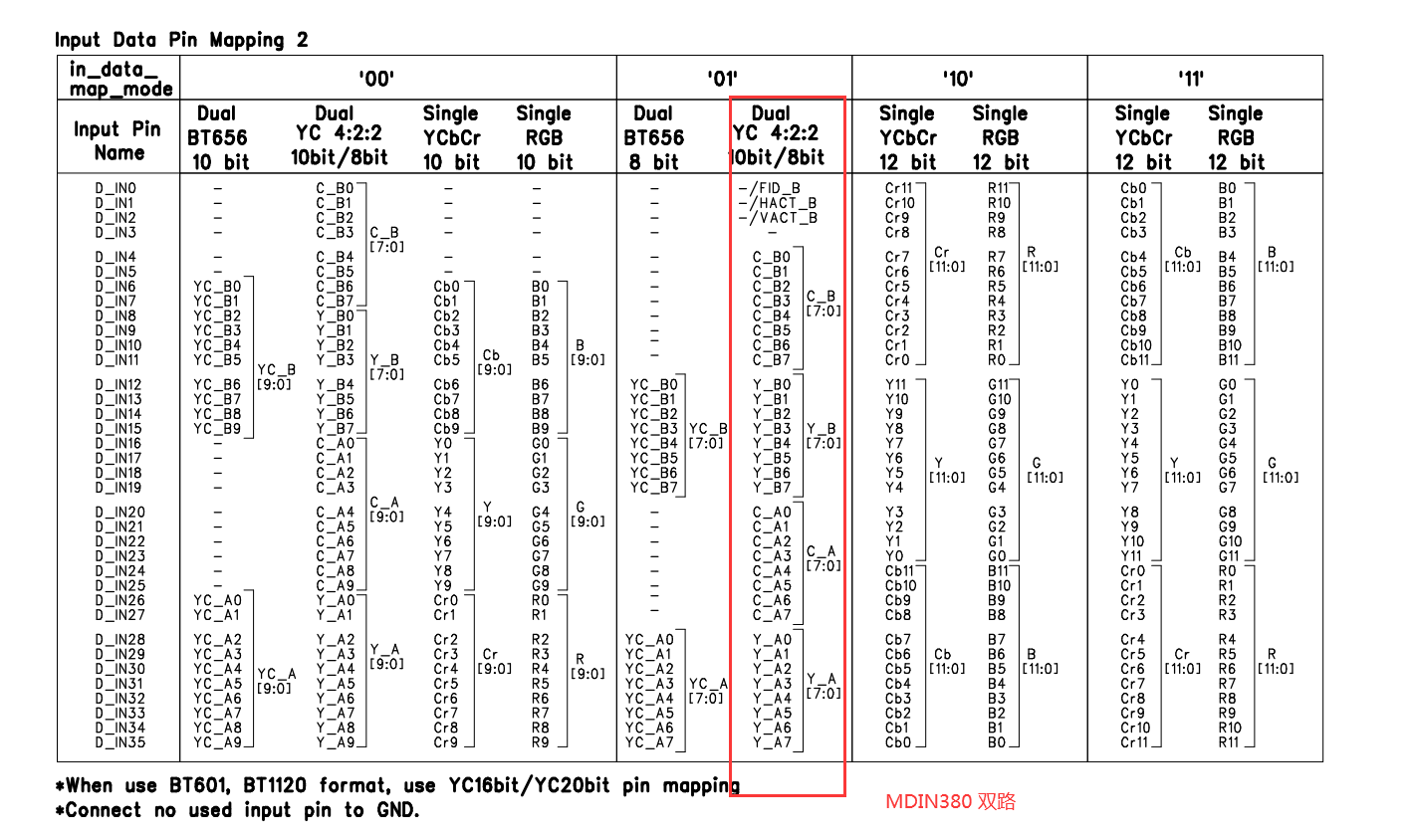

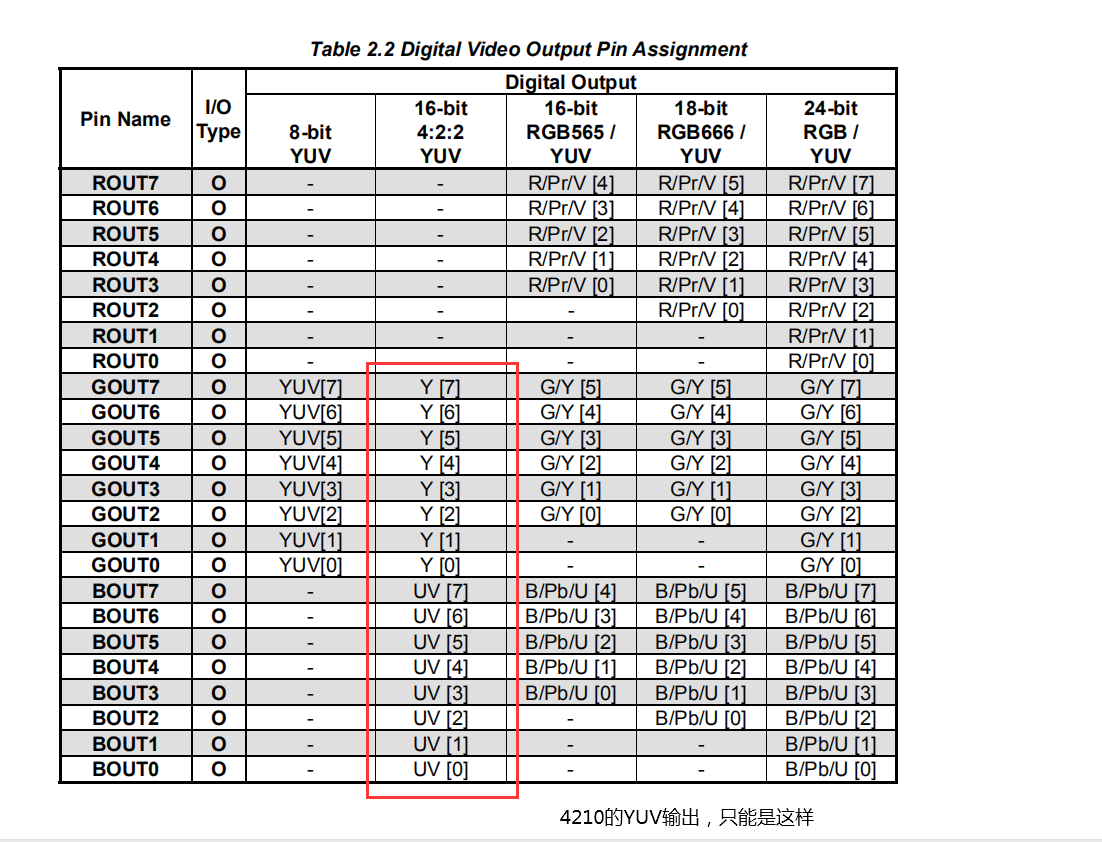

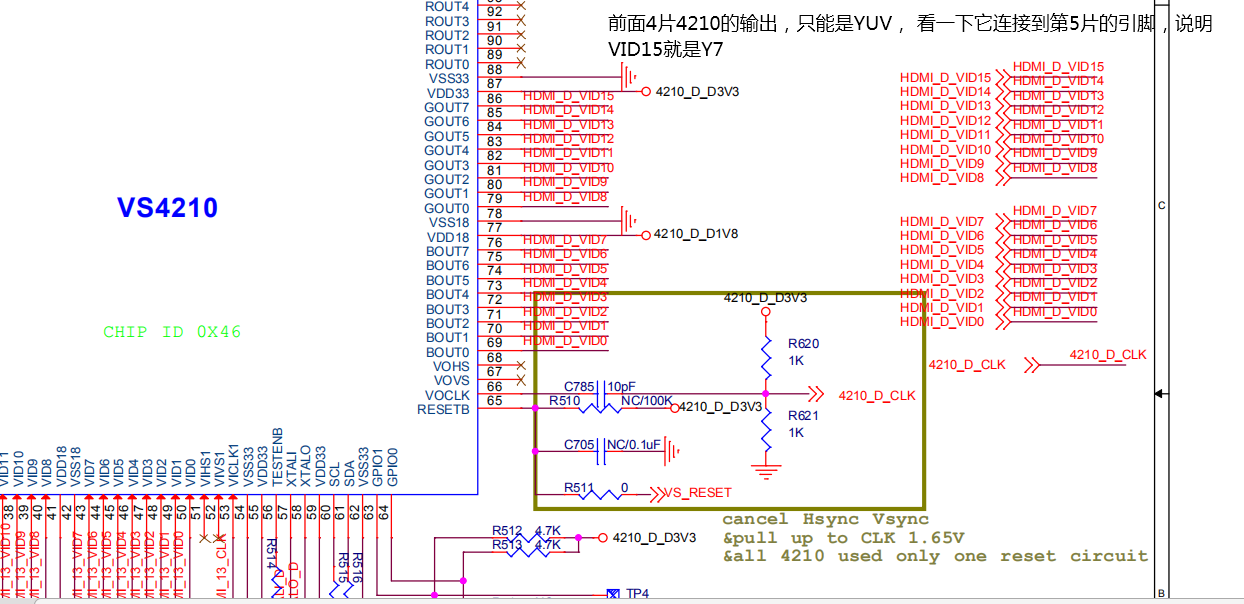

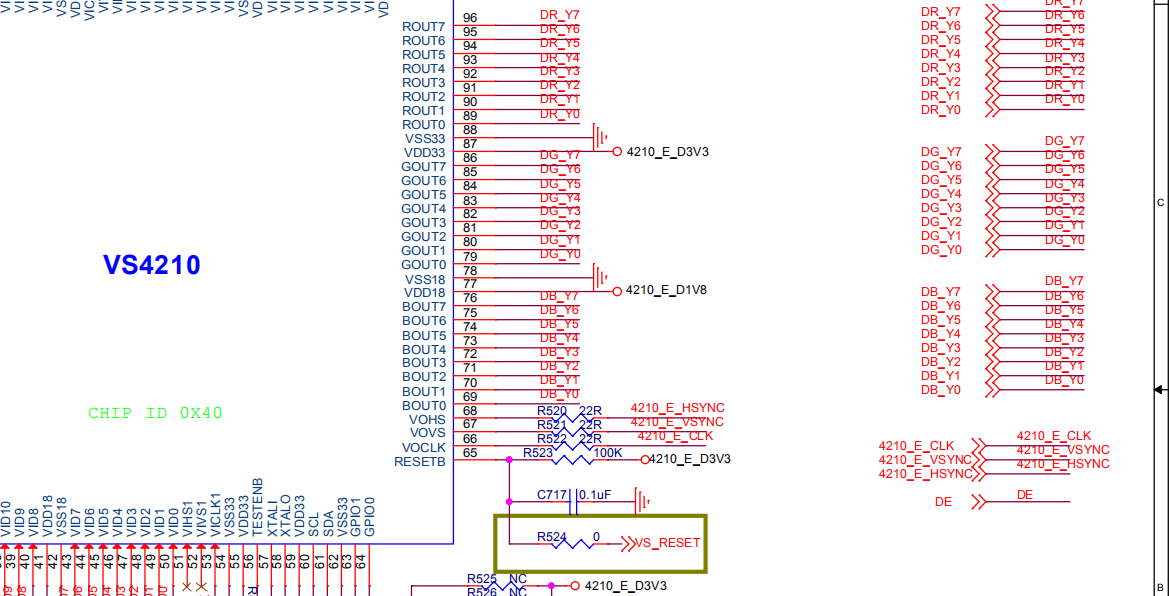

1. VS4210预监输出直连66121（RGB输出），但正常HDMI输出因需连接MDIN380实现双路PIP，故仅支持YUV格式
2. AUX通道图像质量要求较低，优先保证4210主通道图像质量
3. 第四片66021为画中画(PIP)输出，可接受较低画质

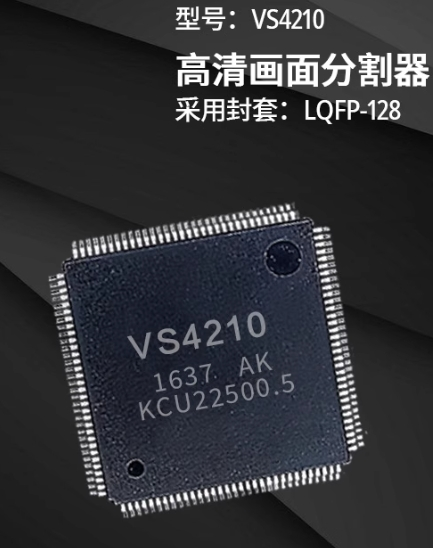

VS4210核心特性

全球最小封装：LQFP128pin
超低功耗：1080P输入/输出仅需1.8V/375mA + 3.3V/113mA
输入支持：HDMI/SDI/AHD/TVI/DVI
处理能力：

• 3D去隔行 & 3D降噪
• 动态图像缩放
• 鱼眼矫正
• 伽马校正 & 锐化增强
• 帧率转换(最高1080p@60fps)

技术优势：

• 替代FPGA方案降低成本
• 四路视频同步处理
• 支持无缝信号切换
• 自动源模式检测
• 可编程OSD显示

应用领域

• 视频矩阵/拼接器
• 多摄像机监控系统
• 车载四路显示
• 会议录播设备
• 视频格式转换器

开发支持

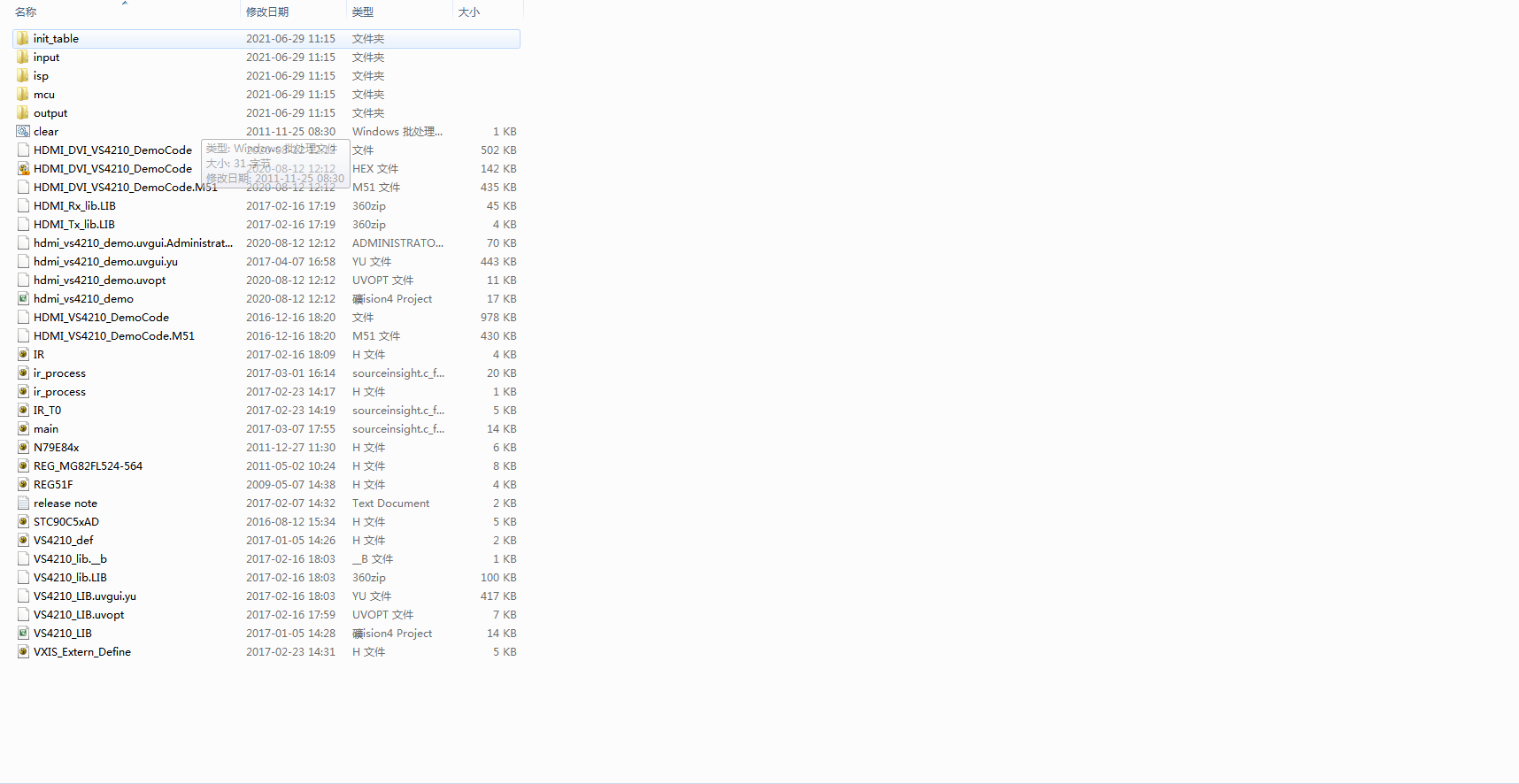

以下是我开发过程中的一个示例代码。

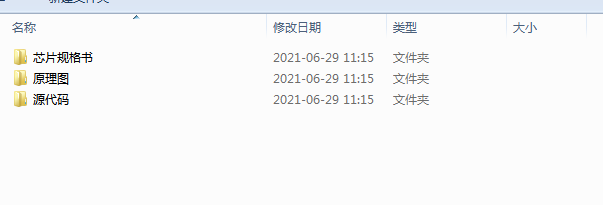

如果有需要，我们可以提供资源

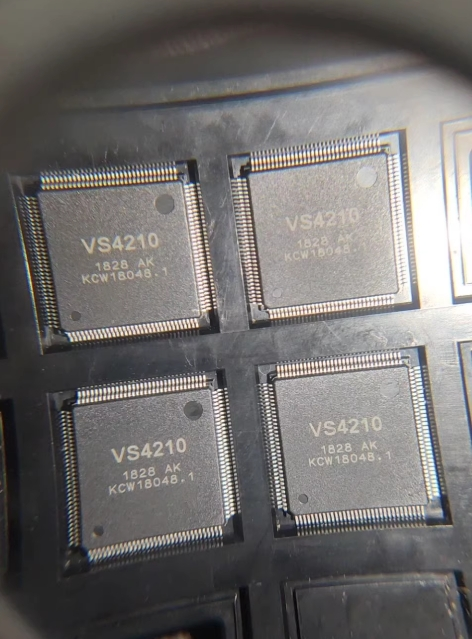

1. 闲置VS4210芯片（项目剩余）
2. 完整开发代码及资料
3. 硬件设计参考方案
