stm32使用定时器PWM

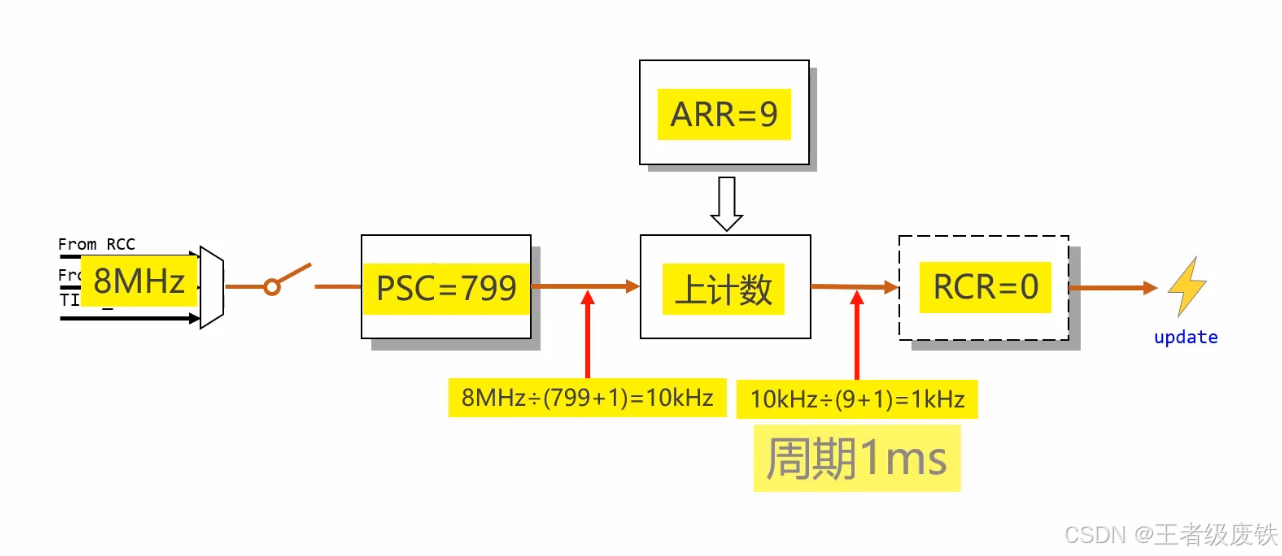

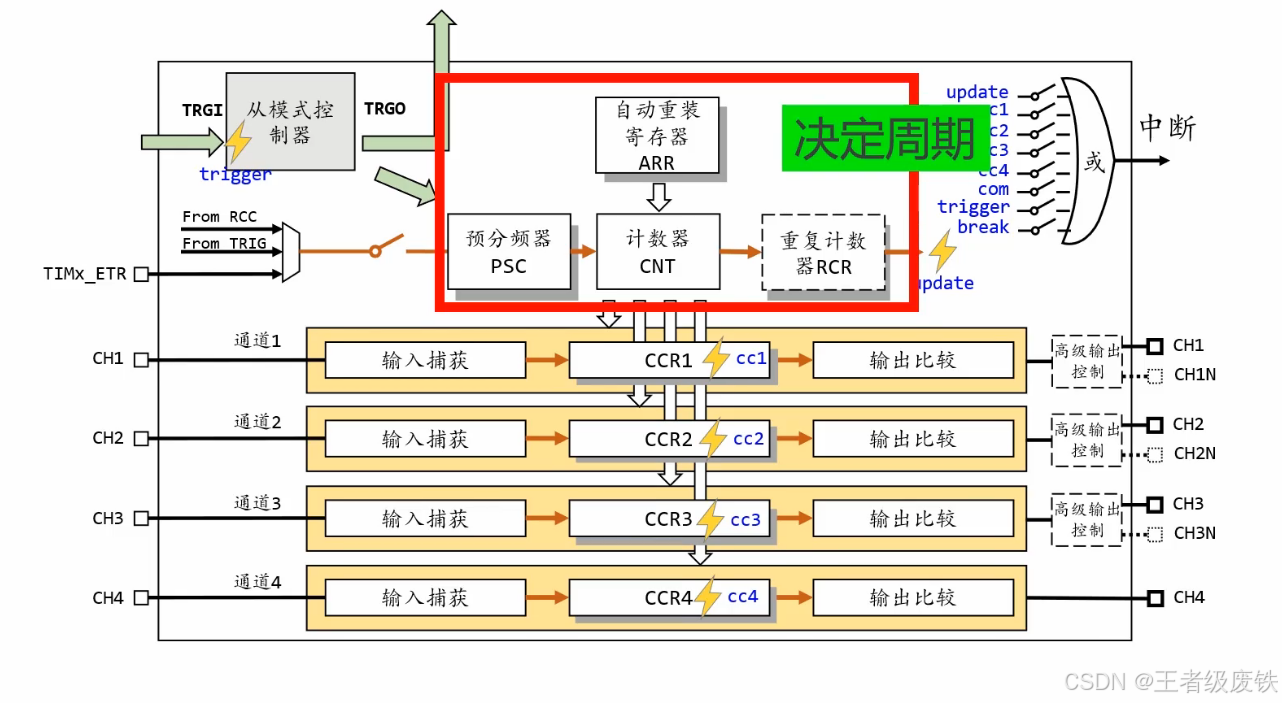

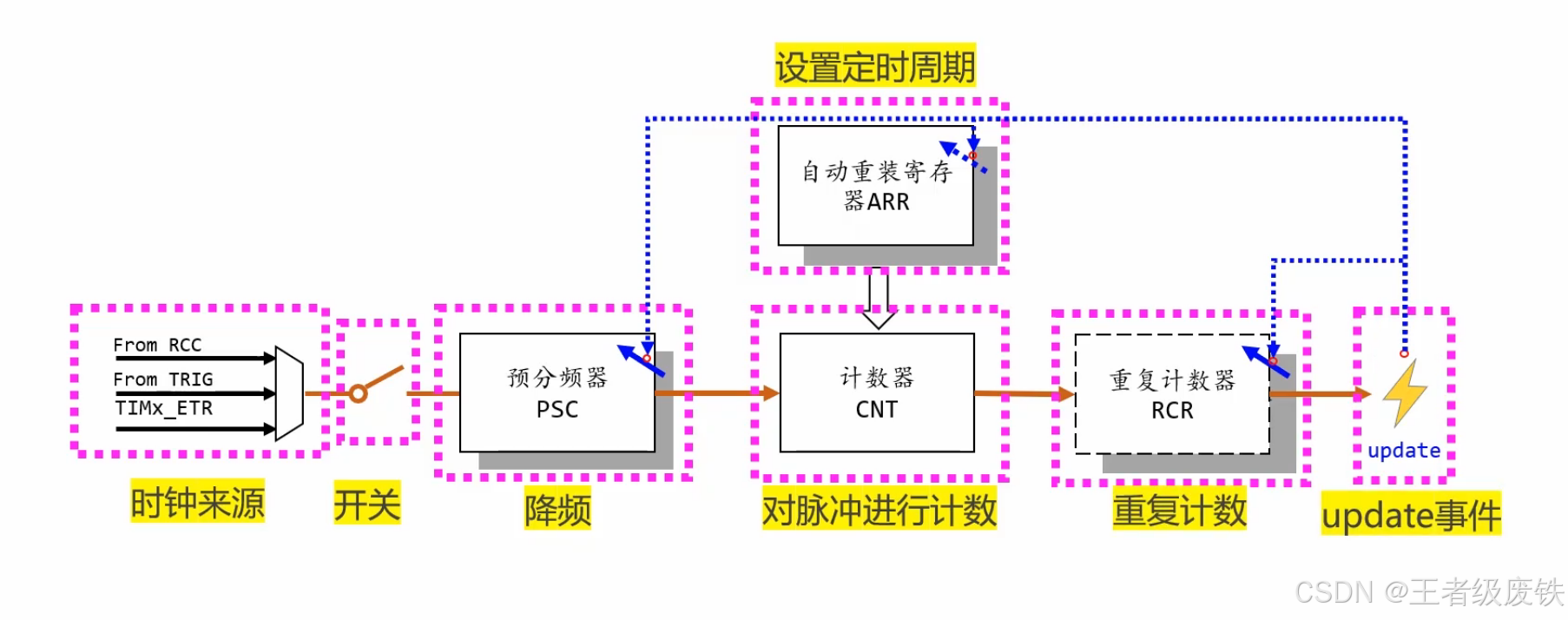

1、定时器TIM
PSC-Prescaler-预分频器
CNT-Counter-计数器
ARR-Auto Reload Register-自动重装寄存器
RCR-Repetition Counter Register-重复计数器

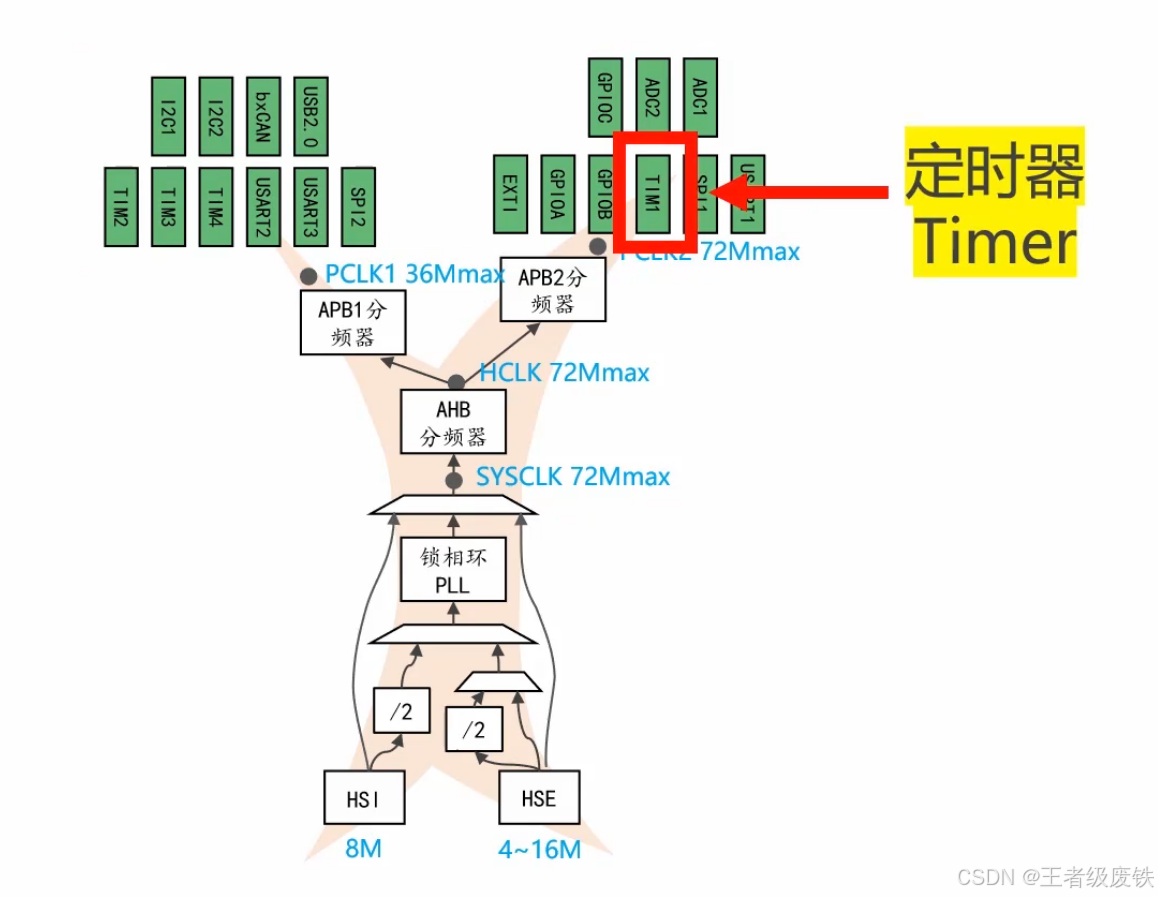

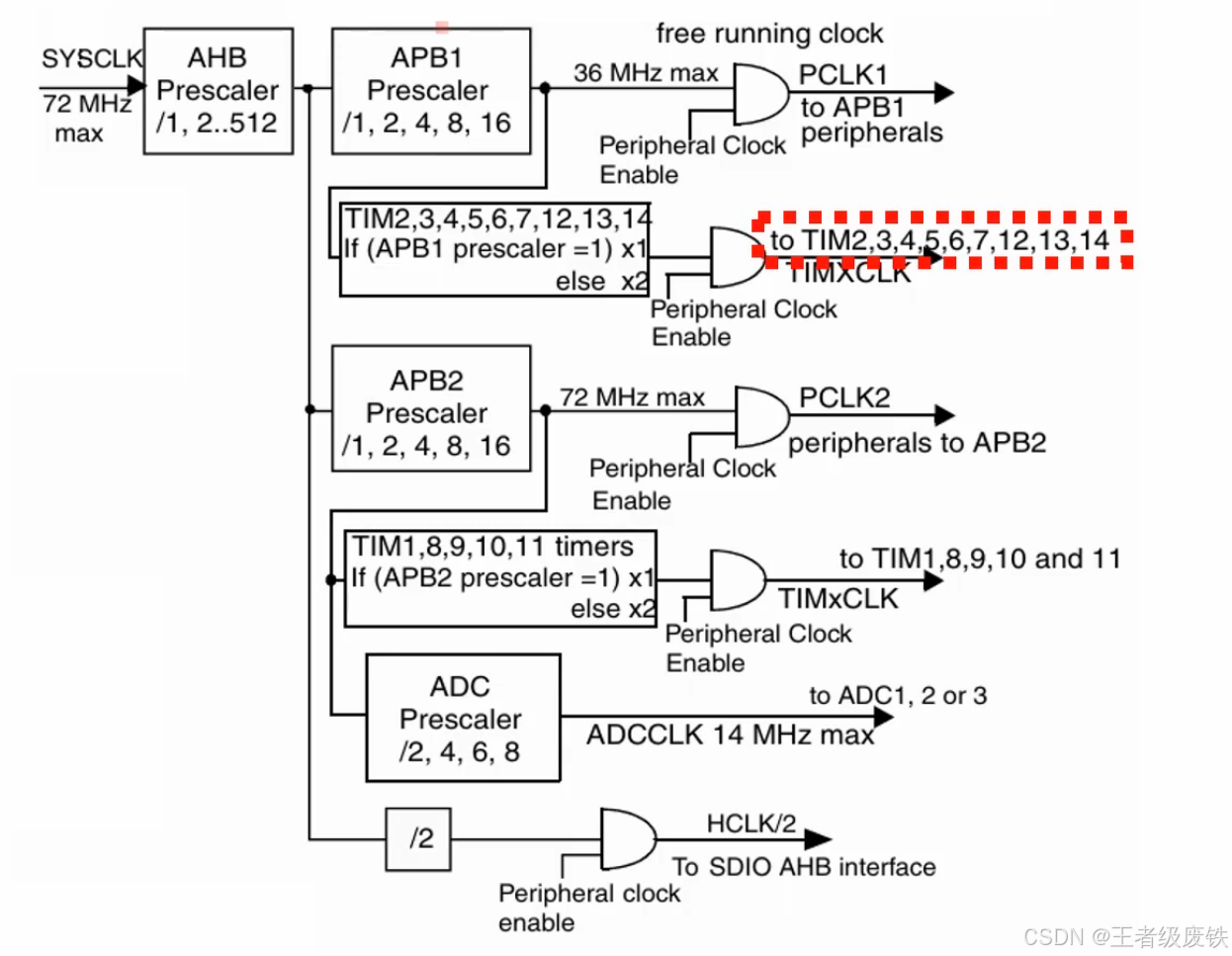

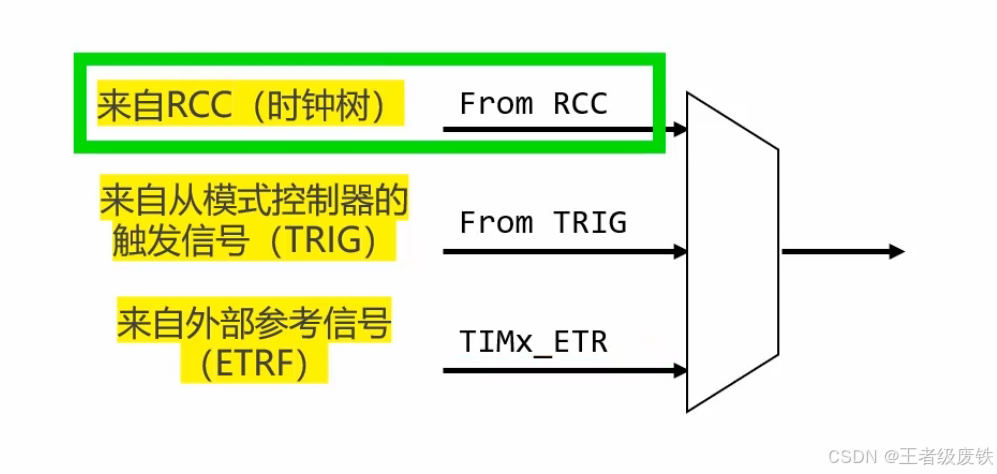

1、时钟来源：晶振提供频率，时钟树这些才提供时钟

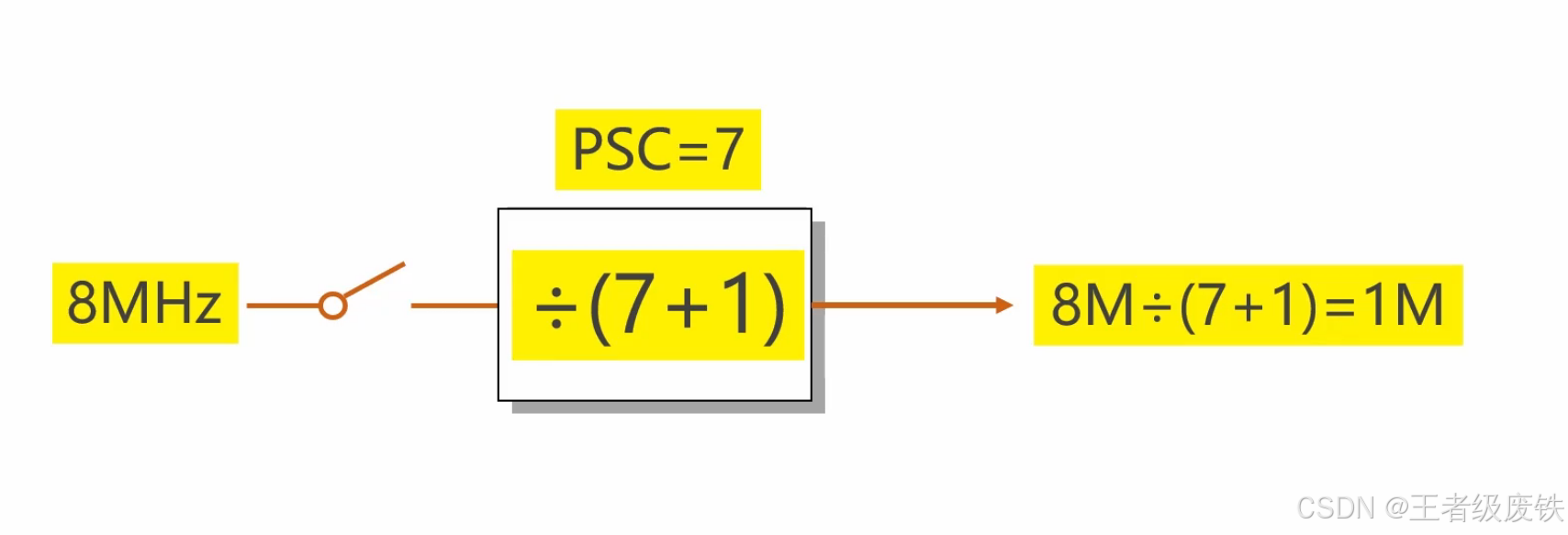

分频系数
计数
3、实例

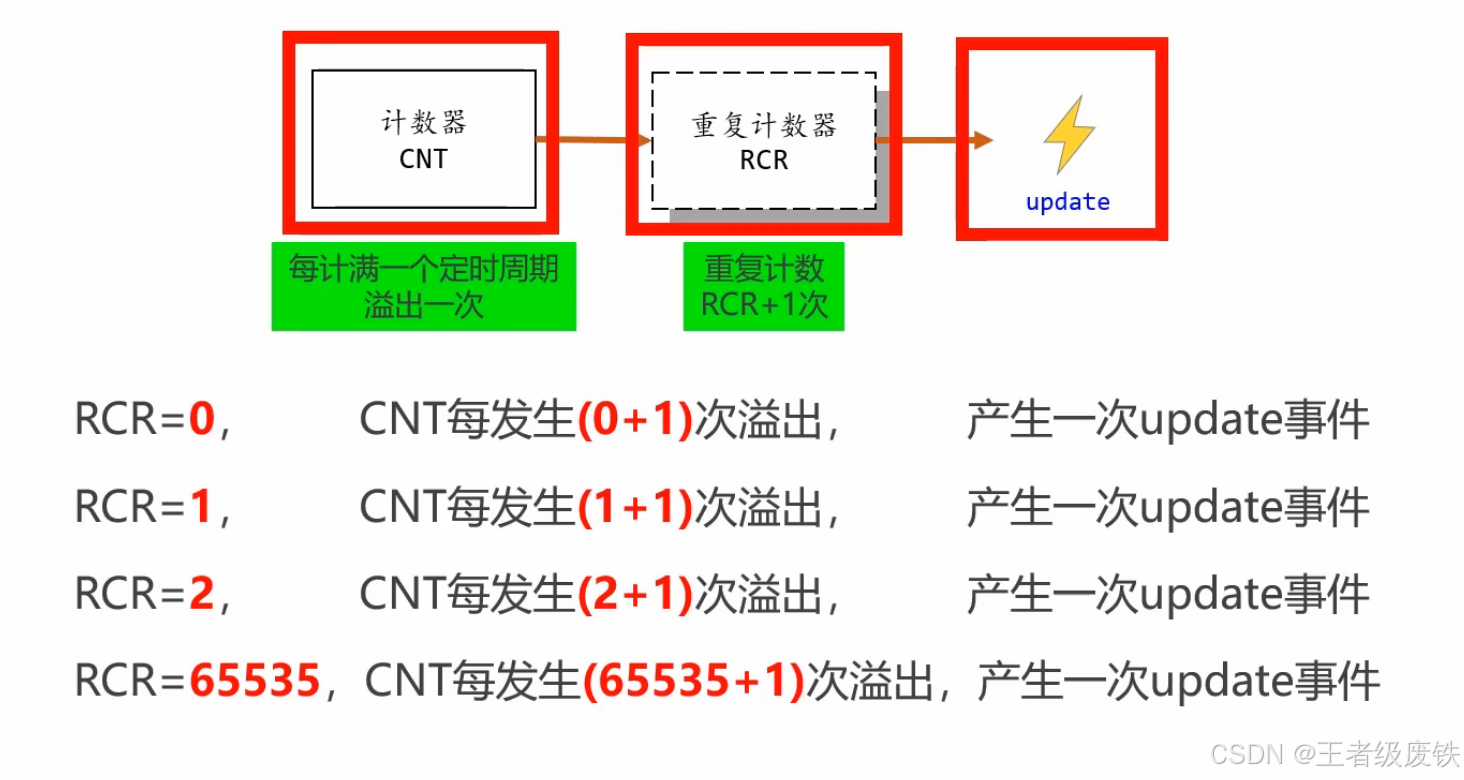

上面展示了假设使用外部石英晶振提供32.768K，经过32767+1分频后为1Hz，自动重装ARR设置为59+1，没60秒重装一次，如果设置重复计数器为0+1，也就是每1个60秒出现一次事件，如果RCR设置为4+1，也就是每5个60秒出现一次事件
4、定时器输出比较
举例：想要通过定时器实现PWM

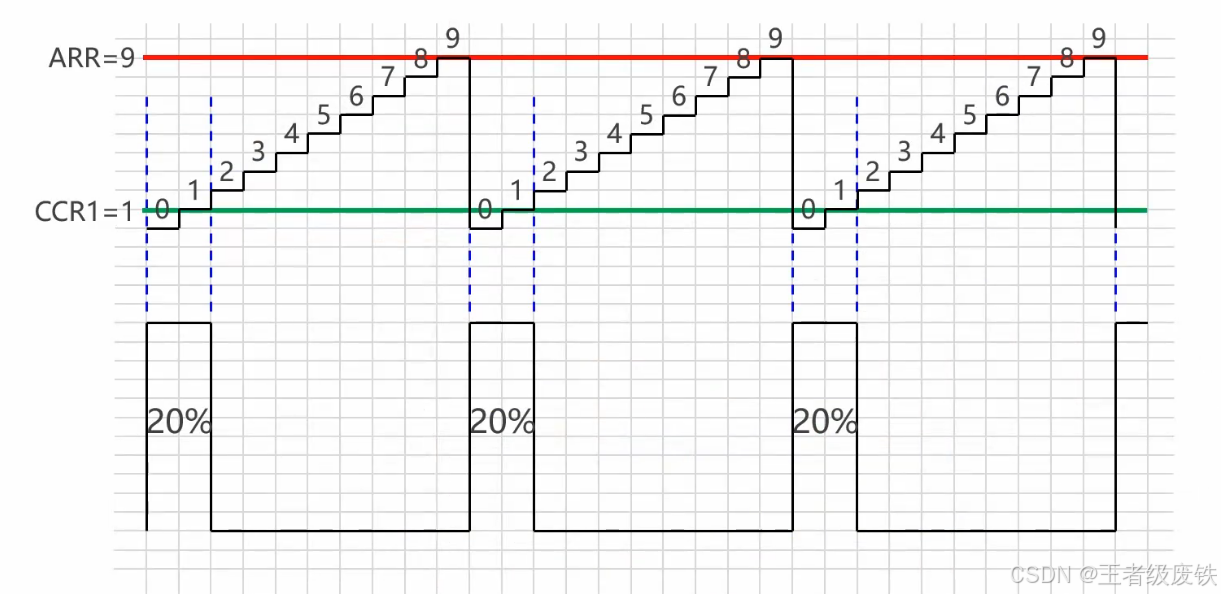

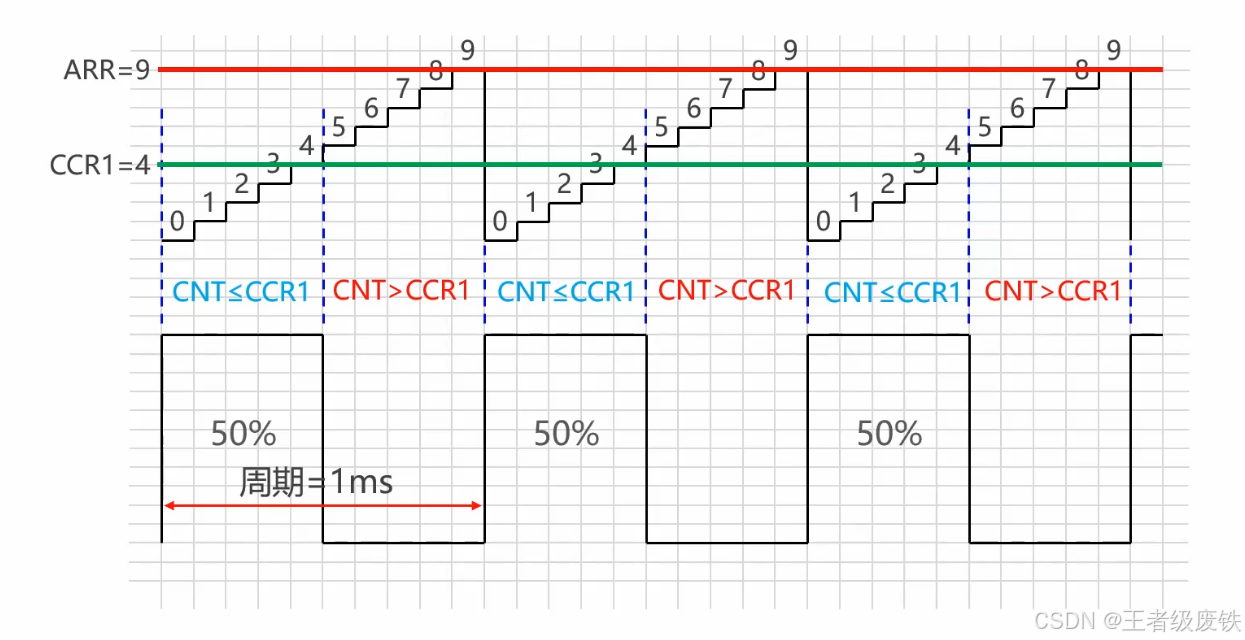

设置比较寄存器CCR的值为4，也就是CNT小于CCR时是高电平，大于CCR时是低电平
实际就是CCR决定了占空比

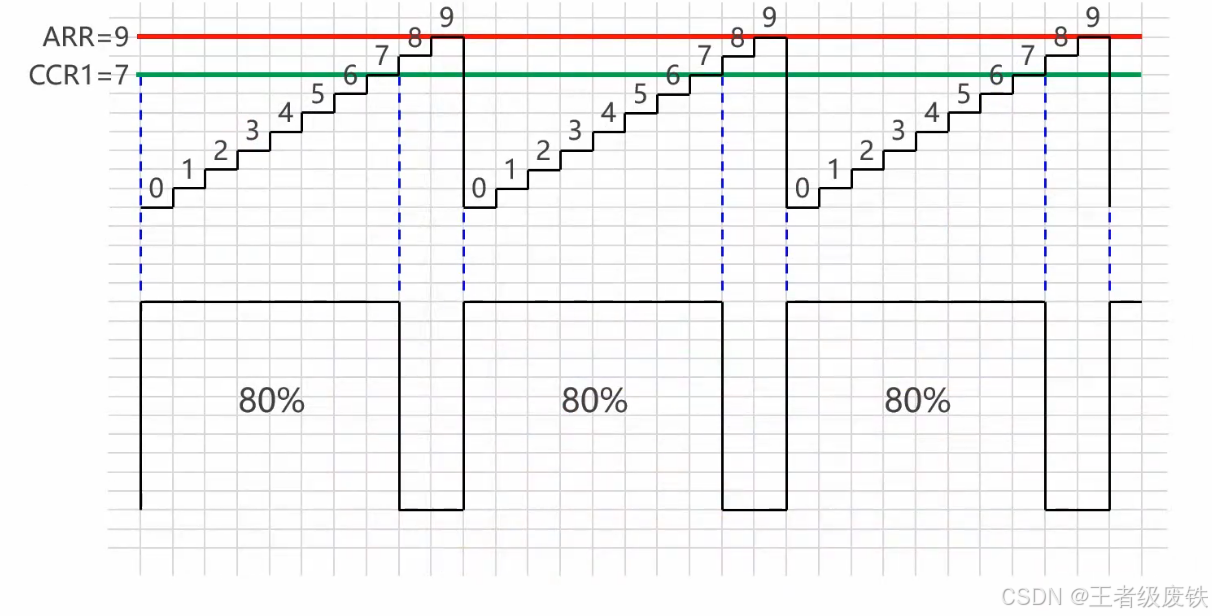

修改CCR的值改变占空比

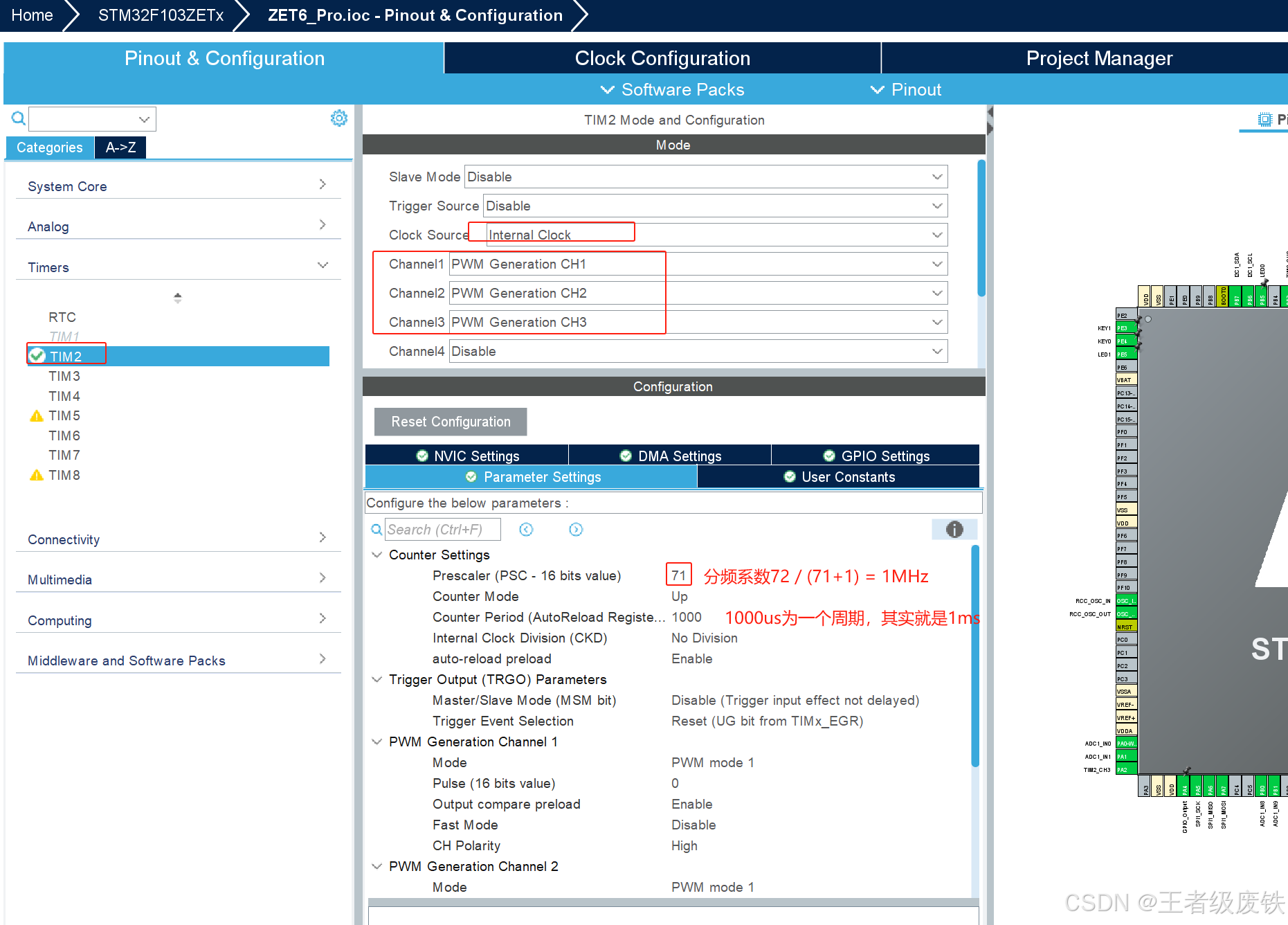

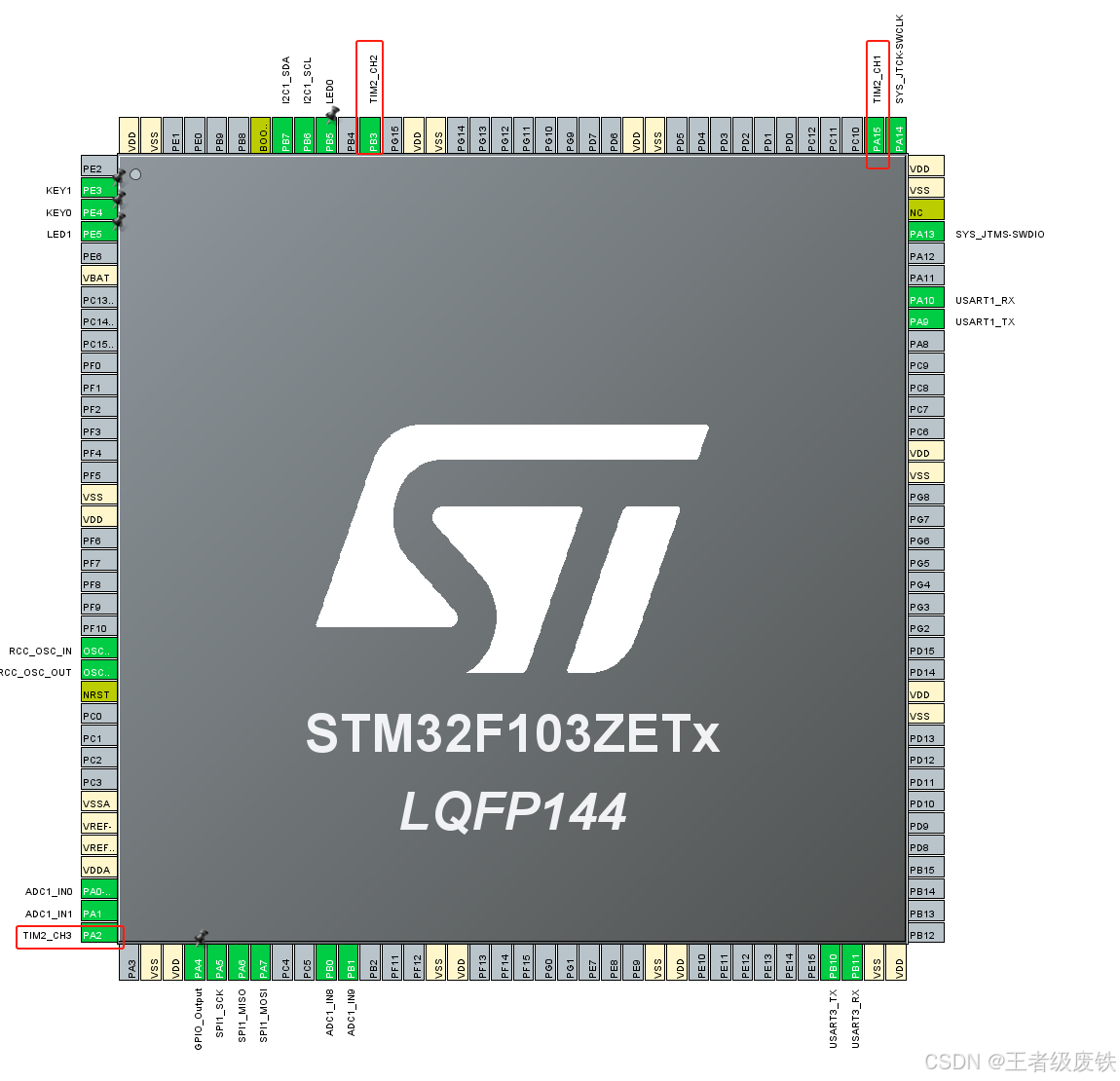

1、配置定时器通道功能为PWM

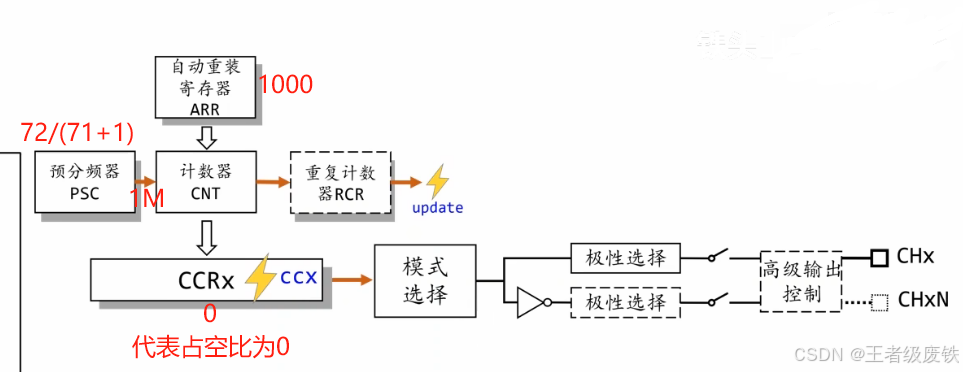

PWM的占空比计算主要看下面这个图还有后面的占空比计算公式

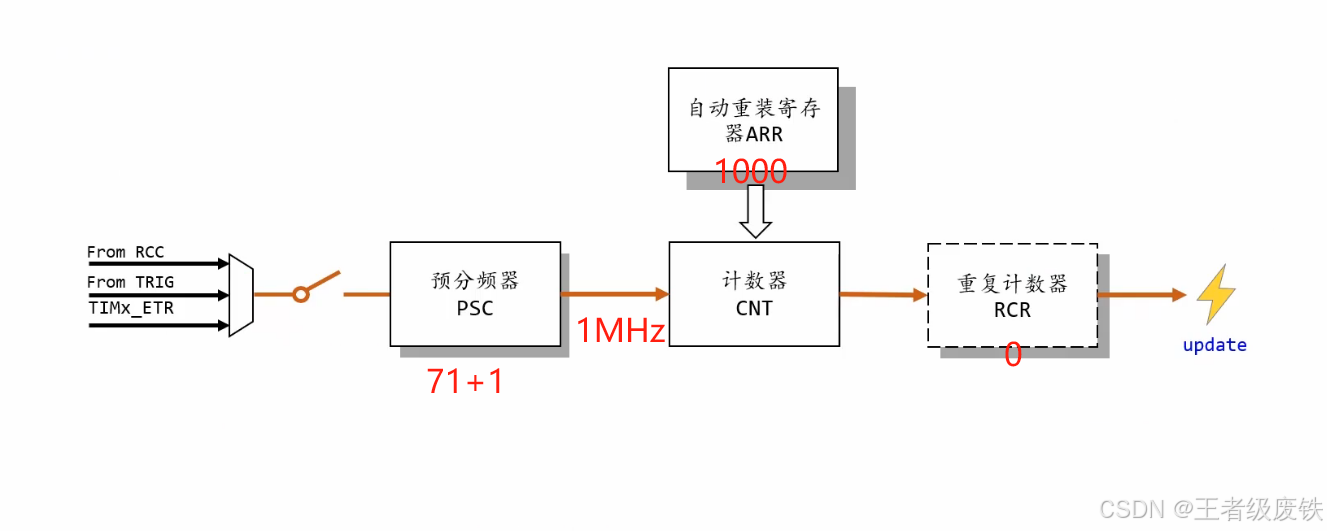

pulse那里填的0就是这里的CCRx，代表占空比多少，如果填了100，那就是100/1000=0.1的占空比，这里主要看ARR的值，占空比也就是CCRx / ARR
后面修改占空比修改的就是CCRx的值
2、HAL库函数说明
- 配置定时器：HAL_TIM_PWM_ConfigChannel
HAL_StatusTypeDef HAL_TIM_PWM_ConfigChannel(TIM_HandleTypeDef *htim,
const TIM_OC_InitTypeDef *sConfig,
uint32_t Channel);
功能：配置某个定时器占空时间及输出通道
参数：
htim：指定要配置的定时器对象的指针
Channel：哪个通道，取值有TIM_CHANNEL_1到TIM_CHANNEL_4，TIM_CHANNEL_ALL
sConfig：要进行配置的具体参数的结构体：
typedef struct
{uint32_t OCMode; /* 模式，通常设置为 TIM_OCMODE_PWM1 即计数值小于CRR值时输出有效电平*/TIM_OCMODE_TIMING 记数TIM_OCMODE_ACTIVE 当CNT == CRR时 输出有效电平TIM_OCMODE_INACTIVE 当CNT == CRR时 输出无效电压TIM_OCMODE_TOGGLE 当CNT == CRR时输出电压翻转一次TIM_OCMODE_PWM1 CNT < CRR时输出有效电平（此为PWM常用模式）TIM_OCMODE_PWM2 CNT > CRR时输出有效电平TIM_OCMODE_FORCED_ACTIVE 强制输出无效电平TIM_OCMODE_FORCED_INACTIVE 强制输出有效电平uint32_t Pulse; /* 有效电平的宽度，单位为时钟个数，此为占空时间 */uint32_t OCPolarity;
