项目必备流程图，类图，E-R图实例速通

web 2025/9/6 9:36:52

一、流程图：用 ATM 取款流程示例

流程图用于描述算法或业务的执行步骤和分支逻辑，我们以 ATM 取款流程为例，结合代码逻辑来画流程图。

代码逻辑（简化版）

// ATM取款流程伪代码
bool withdrawMoney(double amount) {// 1. 验证银行卡if (!validateCard()) {showMessage("卡片无效");return false;}// 2. 验证密码if (!validatePin()) {showMessage("密码错误");return false;}// 3. 检查余额if (getBalance() < amount) {showMessage("余额不足");return false;}// 4. 检查取款金额是否符合规定if (amount > MAX_WITHDRAW || amount % 100 != 0) {showMessage("金额不符合要求");return false;}// 5. 执行取款操作deductBalance(amount);dispenseCash(amount);printReceipt();showMessage("取款成功");return true;
}

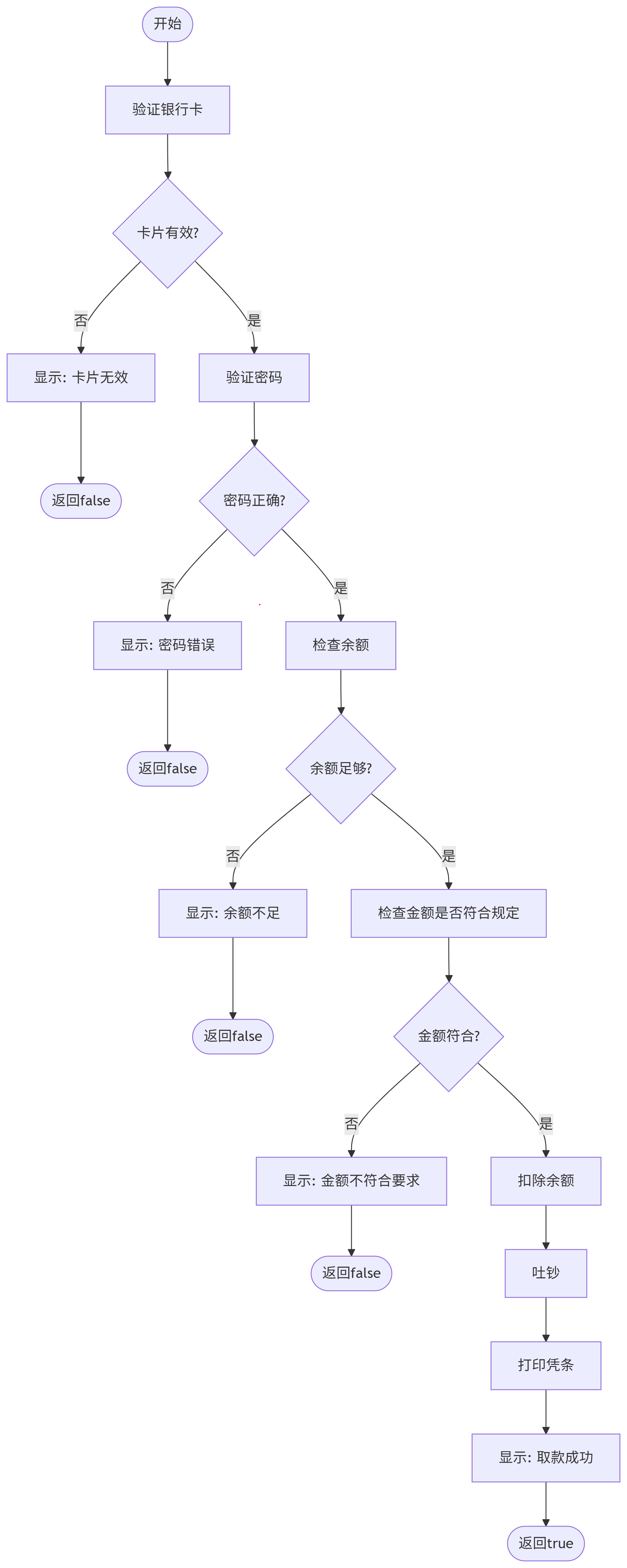

对应的流程图

流程图绘制要点

从左到右或从上到下布局，保持流程清晰
用箭头明确指示流程走向，避免交叉
判断节点（菱形）必须有两个或以上出口
每个流程都应有明确的开始和结束点
复杂流程可拆分多个子流程

二、类图：用 C++ 图书管理系统类为例

类图用于描述类的结构和类之间的关系，我们以一个简单的图书管理系统为例，根据 C++ 类代码来绘制类图。

C++ 类代码

#include <string>
#include <vector>// 图书类
class Book {
private:std::string isbn;       // 图书ISBNstd::string title;      // 书名std::string author;     // 作者int publishYear;        // 出版年份bool isBorrowed;        // 是否被借出public:Book(std::string isbn, std::string title, std::string author, int year);std::string getISBN() const;std::string getTitle() const;bool borrowBook();      // 借阅图书bool returnBook();      // 归还图书bool isAvailable() const; // 检查是否可借
};// 读者类
class Reader {
private:std::string readerId;   // 读者IDstd::string name;       // 姓名std::vector<std::string> borrowedBooks; // 已借图书ISBN列表public:Reader(std::string id, std::string name);std::string getReaderId() const;bool borrowBook(Book& book);  // 借阅图书bool returnBook(Book& book);  // 归还图书int getBorrowedCount() const; // 获取已借数量
};// 图书馆类
class Library {
private:std::vector<Book> books;     // 馆藏图书std::vector<Reader> readers; // 读者列表public:bool addBook(const Book& book);        // 添加图书bool removeBook(const std::string& isbn); // 移除图书Book* findBook(const std::string& isbn);  // 查找图书bool registerReader(const Reader& reader); // 注册读者Reader* findReader(const std::string& id); // 查找读者
};

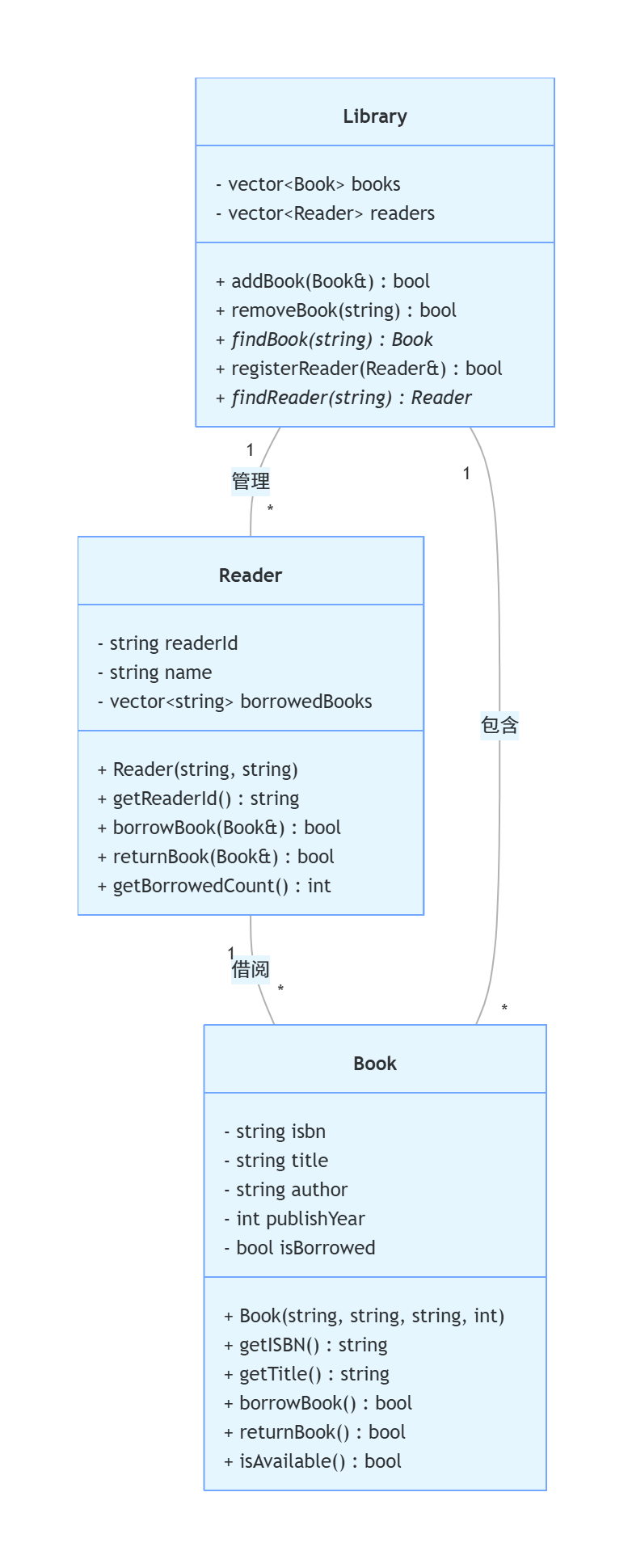

对应的类图

类图绘制要点

类名、属性和方法分三行展示
访问修饰符表示：+ public，- private，# protected
明确标注类之间的关系类型：
- 关联（实线）：表示对象之间的联系
- 聚合 / 组合：表示整体与部分的关系
- 继承（空心三角箭头）：表示类的继承关系
在关系线上标注 multiplicity（数量关系）：1、*（多个）、0..1（0 或 1 个）等

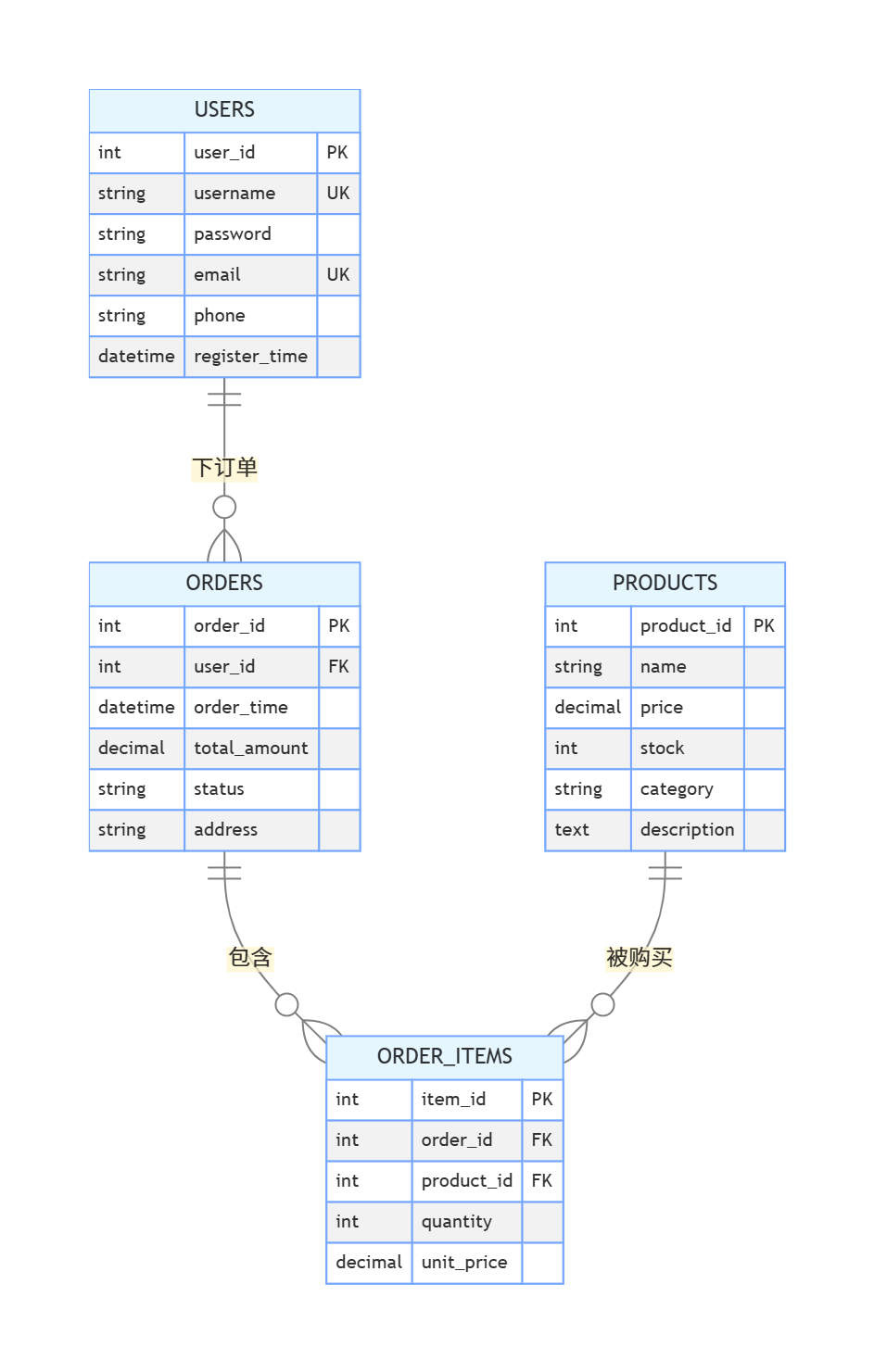

三、E-R 图：用电商订单系统为例

E-R 图用于数据库设计，描述实体、属性及实体间关系。我们以电商订单系统为例，结合数据库表结构来绘制 E-R 图。

数据库表结构（简化版）

-- 用户表
CREATE TABLE users (user_id INT PRIMARY KEY AUTO_INCREMENT,username VARCHAR(50) UNIQUE NOT NULL,password VARCHAR(100) NOT NULL,email VARCHAR(100) UNIQUE NOT NULL,phone VARCHAR(20),register_time DATETIME NOT NULL
);-- 商品表
CREATE TABLE products (product_id INT PRIMARY KEY AUTO_INCREMENT,name VARCHAR(100) NOT NULL,price DECIMAL(10,2) NOT NULL,stock INT NOT NULL,category VARCHAR(50),description TEXT
);-- 订单表
CREATE TABLE orders (order_id INT PRIMARY KEY AUTO_INCREMENT,user_id INT NOT NULL,order_time DATETIME NOT NULL,total_amount DECIMAL(10,2) NOT NULL,status VARCHAR(20) NOT NULL,address VARCHAR(200) NOT NULL,FOREIGN KEY (user_id) REFERENCES users(user_id)
);-- 订单项表
CREATE TABLE order_items (item_id INT PRIMARY KEY AUTO_INCREMENT,order_id INT NOT NULL,product_id INT NOT NULL,quantity INT NOT NULL,unit_price DECIMAL(10,2) NOT NULL,FOREIGN KEY (order_id) REFERENCES orders(order_id),FOREIGN KEY (product_id) REFERENCES products(product_id)
);
