使用 GLSL 实现真实自然的纹理混合技术详解
引言
在计算机图形学的众多基础技术中，纹理贴图（Texture Mapping）无疑是一项至关重要的技术，它能极大提升图形渲染的真实感。而当场景中需要表达多种材质的过渡区域，例如草地过渡到泥地、沙漠过渡到岩石时，仅仅依靠一张纹理是远远不够的。因此，纹理混合（Texture Blending）技术应运而生，它通过对多张纹理进行加权组合，使过渡区域显得自然且无缝。
本篇博客将通过一个实际的 OpenGL 渲染项目，深入探讨如何使用 GLSL 实现三种纹理（草地、土地、噪声）之间的混合，并详尽解释不同混合方法的实现原理、优缺点及应用场景，帮助你全面理解这一技术。
一、项目背景及整体结构
我们的项目使用了现代 OpenGL 编程框架，通过如下模块组成：
主程序入口（main.cpp）：负责初始化窗口和渲染循环。
Shader 系统（shader.h/cpp）：负责加载、编译、链接和使用 GLSL 着色器程序。
Texture 模块（texture.h/cpp）：封装了纹理的读取、生成和绑定逻辑。
着色器代码（vertex.glsl / fragment.glsl）：实现具体的渲染逻辑。
在这个基础上，我们实现了如下目标：
加载并管理三种不同类型的纹理（草地、土地、噪声）
在片段着色器中进行纹理采样
根据噪声纹理的灰度值控制草地和土地纹理的混合比重
输出最终颜色，实现自然过渡
二、纹理采样与混合原理
我们从最核心的片段着色器 fragment.glsl 讲起，它实现了纹理混合的关键部分：
vec4 grassColor = texture(grassSampler, uv);
vec4 landColor = texture(landSampler, uv);
vec4 noiseColor = texture(noiseSampler, uv);
float weight = noiseColor.r;
vec4 finalColor = mix(grassColor, landColor, weight);
FragColor = vec4(finalColor.rgb, 1.0);
1. 三种纹理的作用
grassSampler：草地纹理，绿色区域，象征生命和自然
landSampler：土地纹理，棕褐色调，用于模拟干燥地面
noiseSampler：噪声图纹理，灰度图，充当混合系数的权重生成器
2. 混合权重的计算
噪声纹理的红色通道（或任意通道）通常代表当前片元的随机灰度值范围 [0,1]。这个值可以被视为从“完全草地”到“完全土地”的渐变因子。
float weight = noiseColor.r; // 介于 0~1 之间
3. 两种混合方法
方法一：手动线性插值
vec4 finalColor = grassColor * (1.0 - weight) + landColor * weight;
此方法直接采用加权平均，清晰直观。
方法二：GLSL 内置函数 mix
vec4 finalColor = mix(grassColor, landColor, weight);
其等价于手动线性插值，但更为简洁。
二者输出结果完全一致，开发中可根据代码风格选择使用。
三、噪声图的使用技巧
1. 什么是噪声纹理？
噪声图是灰度图，其值分布可以是完全随机的（如 Perlin Noise、Simplex Noise）或规则生成的（CheckerBoard）。用于为每个像素提供唯一的混合权重。
2. 优势
使纹理混合自然、无规则边缘
避免可见的边界线和硬切
控制混合分布的局部性和整体性
3. 设计建议
建议噪声图采用 tileable（可重复）的方式生成
可通过调整对比度来控制混合强度区域
不同通道可以控制不同的混合逻辑（实现更多材质）
四、完整渲染流程解析
以 main.cpp 为主线，我们依次分析纹理混合渲染流程：
1. 初始化 Shader
shader = new Shader("assets/shaders/vertex.glsl","assets/shaders/fragment.glsl");
2. 加载纹理
grassTexture = new Texture("assets/textures/grass.jpg", 0);
landTexture = new Texture("assets/textures/land.jpg", 1);
noiseTexture = new Texture("assets/textures/noise.jpg", 2);
纹理单元分别绑定到 GL_TEXTURE0, GL_TEXTURE1, GL_TEXTURE2。
3. 设置采样器 Uniform
shader->setInt("grassSampler", 0);
shader->setInt("landSampler", 1);
shader->setInt("noiseSampler", 2);
将纹理单元与 sampler 变量绑定。
4. 渲染循环中执行绘制
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
每一帧都通过顶点着色器传入 UV 坐标，然后在片段着色器中进行纹理混合。
五、混合结果分析与调优
1. 视觉结果
权重为 0：完全显示草地纹理
权重为 1：完全显示土地纹理

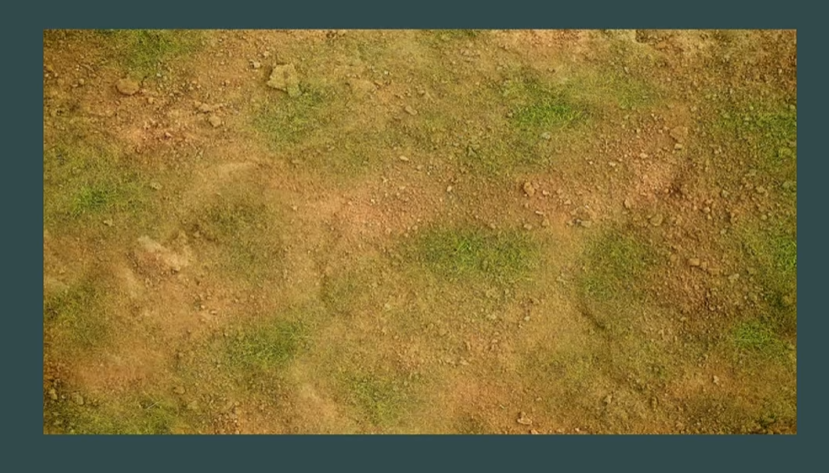

权重介于中间：混合两者，呈现自然过渡
2. 可调节参数
noiseColor.r可以乘以一个因子放大对比度可用
smoothstep控制非线性混合范围：
float weight = smoothstep(0.3, 0.7, noiseColor.r);
六、延伸思考：三纹理以上的混合
当前项目使用了两种主纹理与一个权重纹理，但实际项目中，往往需要三种甚至更多纹理进行混合，如：草地、土地、岩石、沙子等。
此时，可以采用如下策略：
多通道混合：噪声图的 R/G/B 通道控制不同材质比例
使用权重贴图（weight map）作为专门的混合控制器
使用高度图决定不同区域显示的材质层级
vec4 color1 = texture(tex1, uv);
vec4 color2 = texture(tex2, uv);
vec4 color3 = texture(tex3, uv);
vec3 blend = texture(weightMap, uv).rgb;
vec4 finalColor = color1 * blend.r + color2 * blend.g + color3 * blend.b;
七、性能优化建议
Mipmap 使用：开启 mipmap 减少远处混合出现马赛克
统一贴图尺寸：避免纹理采样性能不一致
合并纹理图集：多个纹理合成一张，提高缓存命中率
延迟渲染：将混合推迟到 G-buffer 阶段，适用于复杂场景
八、总结与实践建议
纹理混合是构建自然场景、提升画面真实感的重要手段。从本项目中我们可以学习到：
如何使用三张纹理图进行混合渲染
如何利用
mix函数和手动线性插值实现权重混合如何设计、加载并利用噪声图作为权重控制
实现过程中的调试与优化技巧
通过本次实践，读者可以掌握基于噪声图的纹理混合技巧，为更复杂、更具真实感的渲染项目打下基础。
附录：Shader 示例
vertex.glsl
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aColor;
layout (location = 2) in vec2 aUV;
out vec3 color;
out vec2 uv;
void main() {gl_Position = vec4(aPos, 1.0);color = aColor;uv = aUV;
}
fragment.glsl
uniform sampler2D grassSampler;
uniform sampler2D landSampler;
uniform sampler2D noiseSampler;
in vec2 uv;
out vec4 FragColor;
void main() {vec4 grassColor = texture(grassSampler, uv);vec4 landColor = texture(landSampler, uv);vec4 noiseColor = texture(noiseSampler, uv);float weight = noiseColor.r;vec4 finalColor = mix(grassColor, landColor, weight);FragColor = vec4(finalColor.rgb, 1.0);
}
希望这篇详尽的介绍能帮助你在项目中灵活运用纹理混合技术！
