在工业自动化领域，通讯协议的转换是实现设备互联互通的关键。Profibus DP作为传统的工业现场总线标准，在很多旧有系统中被广泛应用。然而，随着技术的发展，Profinet作为一种基于以太网的新一代自动化总线标准，以其更高的数据传输速率和更好的兼容性逐渐受到青睐。本文将介绍如何通过Profibus DP主站转Profinet网关实现与ABB电机保护单元及西门子1200 PLC的通信。
Profibus DP（Decentralized Peripherals）是一种高速数据公路，主要用于自动化系统中单元级控制的设备之间的通信。而Profinet则是针对工业以太网的创新式解决方案，它不仅继承了传统现场总线的优势，还融合了实时工业以太网的技术特点。由于这两种协议在物理层和数据链路层存在差异，直接实现互通是不可能的。因此，使用Profibus DP主站转Profinet网关成为了连接这两种不同网络的有效手段。

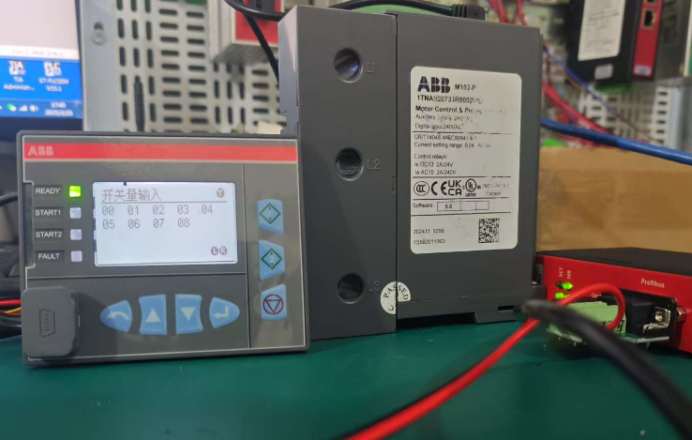

ABB电机保护单元通常用于监测和保护电动机，确保其在安全的工作条件下运行。这些保护单元可以通过各种通信接口与控制系统连接，包括Profibus DP。当需要将这些保护单元集成到采用Profinet技术的现代化网络中时，就必须借助于一个中间设备——即Profibus DP主站转Profinet网关。

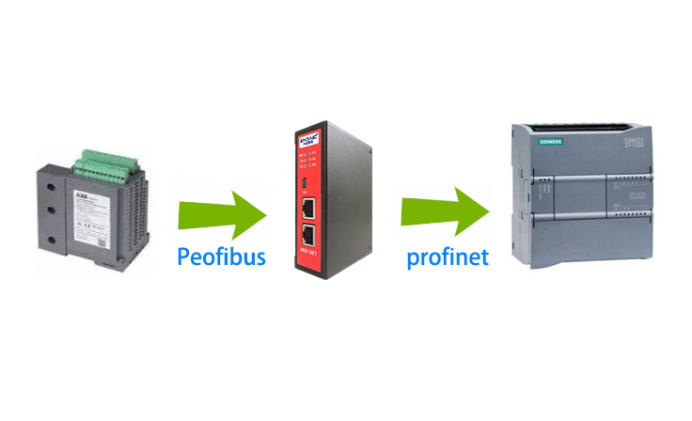

西门子1200 PLC是一款广泛使用的可编程逻辑控制器，支持多种通信模块和协议，包括Profinet。这使得它可以很方便地接入现代工业网络，并与其他支持Profinet的设备进行高效通信。为了实现与Profibus DP网络上的ABB电机保护单元的通信，就需要配置一个能够理解两种协议并能够在它们之间转换数据的设备——这就是Profibus DP主站转Profinet网关的作用所在。
下面是Profibus DP主站转Profinet网关的具体操作步骤

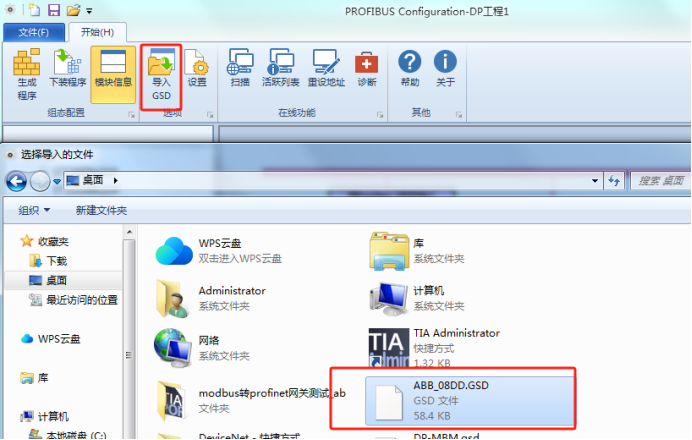

首先需要把profibus从站GSD描述文件导入到网关配置软件

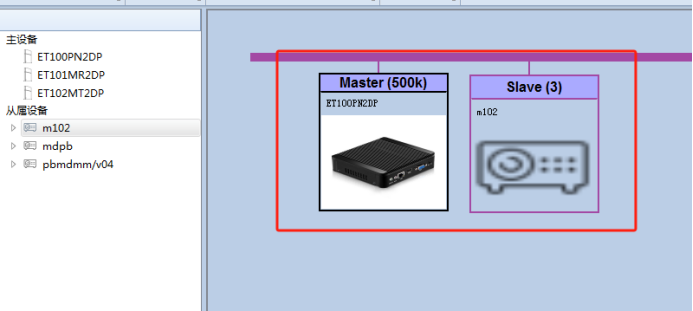

添加主从站到组态页面

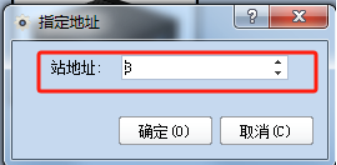

设置profibus地址

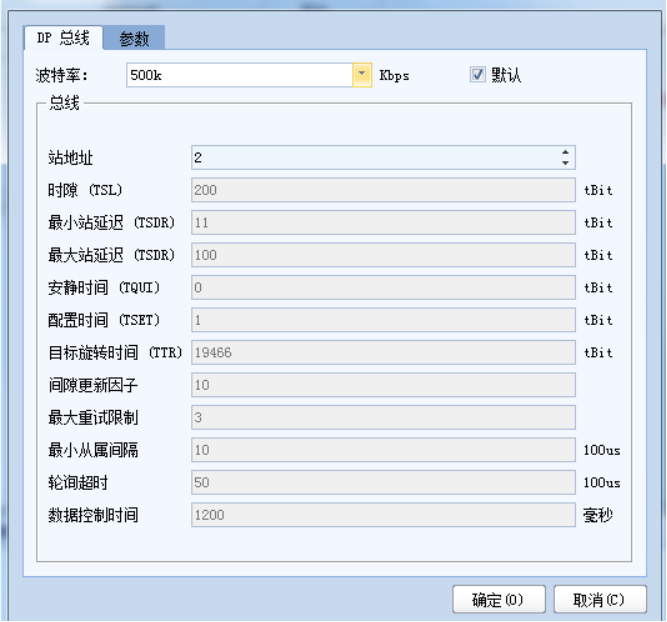

设置主站波特率
下面通过博图编程软件来监控从站设备数据
通过使用Profibus DP主站转Profinet网关，可以有效地桥接新旧系统之间的差距，使得基于不同通信标准的设备能够协同工作。这种解决方案不仅提高了工厂自动化的水平，也为未来的扩展和升级提供了便利。对于正在寻求提升生产效率和灵活性的企业来说，这是一个值得考虑的选择。
