电子设计大赛【摄像头循迹】讲解

目录

系统概述与基础原理

1.循迹定义

2.核心原理

硬件系统的搭建

1.摄像头模块

（1）机器视觉能力

（2）开发支持

2.主控芯片

3.电机驱动模块

（1）芯片组合定位与分工

（2）关键芯片能力解析

1. STM32F103VCT6（ARM Cortex-M3 MCU）

2. Cyclone IV EP4CE6E22C8N（Intel FPGA）

（3）电机驱动架构

软件代码讲解

一、直线循迹核心流程

二、关键代码解析

1. 图像预处理

 2. ROI区域定义

 3. 直线检测核心函数

4. 偏转角计算

 5. 数据封装与发送

 6. 主循环中的循迹处理

三、关键技术点

四、数据处理流程

效果展示

---

系统概述与基础原理

1.循迹定义

智能小车沿指定（黑线）路径循迹。

2.核心原理

摄像头采集路面图像 → 图像处理识别路径 → 生成控制信号 → 驱动执行机构（电机/舵机）

---

硬件系统的搭建

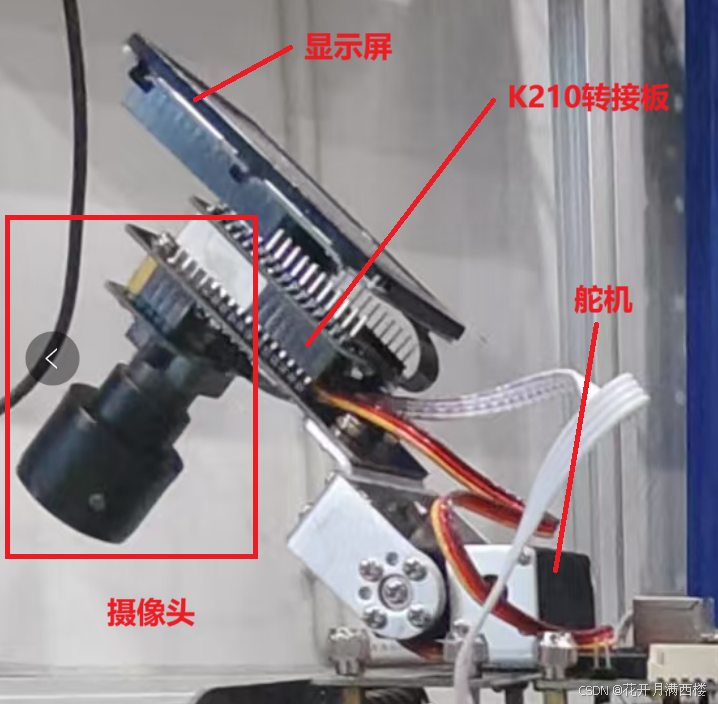

1.摄像头模块

搭载 Kendryte K210 芯片的 AI 摄像头模组。

（1）机器视觉能力

• 实时目标检测：识别物体/人脸的位置、大小及类型，输出坐标信息。
• 颜色/形状追踪：通过 HSV 空间过滤与连通域分析，定位最大色块并反馈中心坐标。
• 神经网络模型支持：可部署 YOLOv2 Tiny 等轻量模型，适用于边缘端 AI 推理。

（2）开发支持

• 编程环境：支持 MicroPython（MaixPy 框架），代码简洁易上手，提供图像处理库（如 find_blobs 色块检测）。

• 通信接口：集成 UART/I2C/SPI，可连接 STM32 等主控，通过串口传输坐标数据。

• 扩展性：支持 TF 卡存储模型文件，GROVE 兼容接口便于连接传感器。

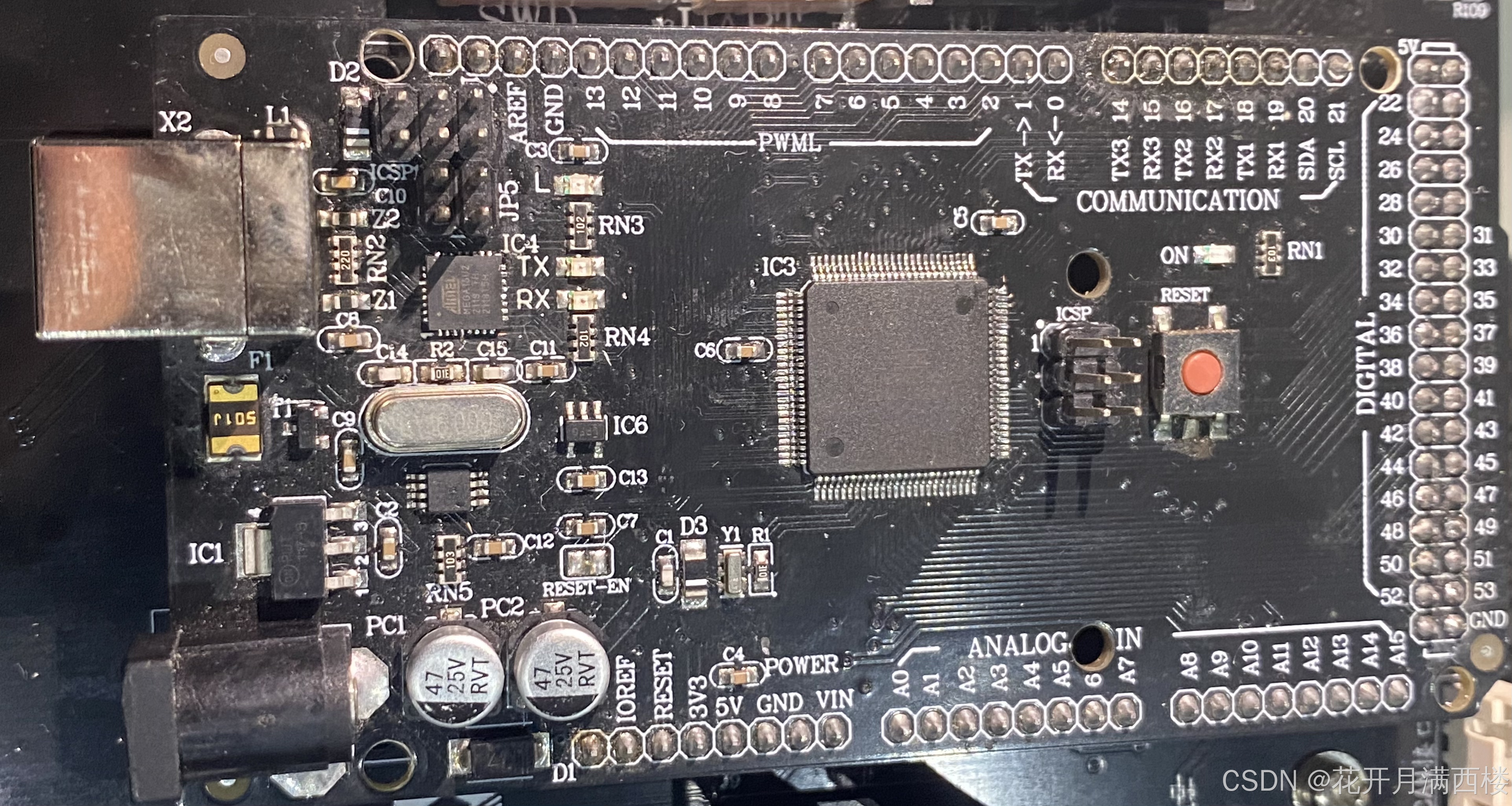

2.主控芯片

采用ATMEGA2560-16AU这款芯片是 Arduino Mega 2560 开发板的核心微控制器芯片。

特性	参数
架构	8 位 AVR RISC 处理器
主频	16MHz（-16AU 后缀表示 16MHz 版本）
Flash 程序存储器	256KB
SRAM	8KB
EEPROM	4KB
PWM 通道	15 路（12 位精度，支持相位校正/快速 PWM）
数字 I/O 引脚	54 个（含 PWM 引脚）
串口	4 个 UART
外部中断	所有 I/O 引脚均支持

3.电机驱动模块

（1）芯片组合定位与分工

芯片	核心角色	电机驱动中的核心任务
STM32F103VCT6	主控决策层 (MCU)	系统调度、通信协议、高级算法（PID/FOC）
Cyclone IV EP4CE6E22C8N	实时执行层 (FPGA)	超高速PWM生成、编码器捕获、硬件保护逻辑

💡 协作逻辑：
STM32 计算电机控制量 → FPGA 执行精确的功率器件驱动 → 实时反馈信号由 FPGA 捕获后送回 STM32

---

（2）关键芯片能力解析

1. STM32F103VCT6（ARM Cortex-M3 MCU）

• 核心参数：

  • 72MHz 主频，256KB Flash，48KB RAM

  • 高级定时器 × 3（支持6路互补PWM，死区时间可编程）

  • 12位ADC × 3（21通道，1μs转换速度）

• 电机控制专长：

  • 原生支持无感FOC算法（配合ST MotorControl SDK）

  • 3路霍尔/编码器接口（用于电机位置检测）

  • 硬件过流保护触发（BKIN引脚直连FPGA）

2. Cyclone IV EP4CE6E22C8N（Intel FPGA）

• 核心参数：

  • 6272 逻辑单元（LEs），270Kb 嵌入式存储器

  • 15个18×18乘法器（DSP模块）

  • 最大182个用户I/O

• 电机控制专长：

  • 纳秒级PWM响应：可生成分辨率<10ns的PWM（远优于MCU的百纳秒级）

  • 硬实时保护：过流/过压保护延迟<500ns（比软件中断快100倍）

  • 多路编码器并行处理（支持1024线增量式编码器@10万RPM）

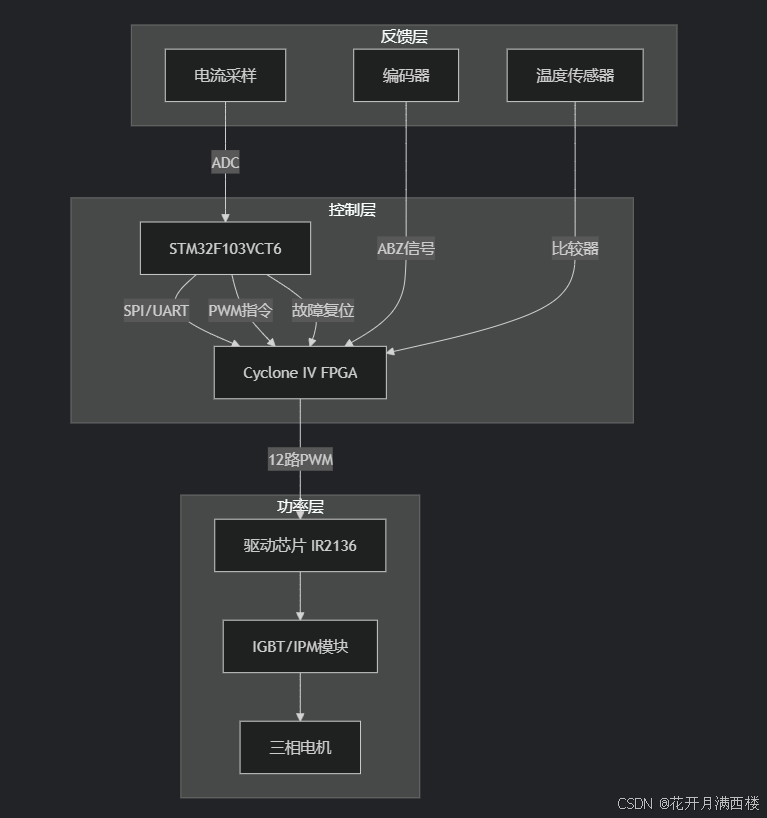

（3）电机驱动架构

---

软件代码讲解

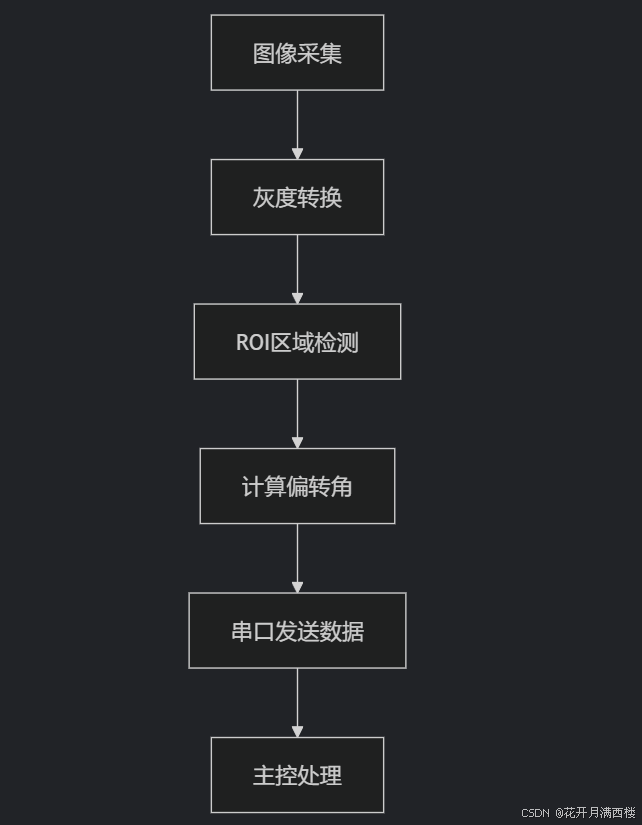

一、直线循迹核心流程

二、关键代码解析

1. 图像预处理

# 拍摄原始图像
img = sensor.snapshot()# 转换为灰度图（巡线模式下）
if img_color_type == 0:img = img.to_grayscale(copy=False)# 动态调整灰度阈值
get_mean_gray(img,320,240)

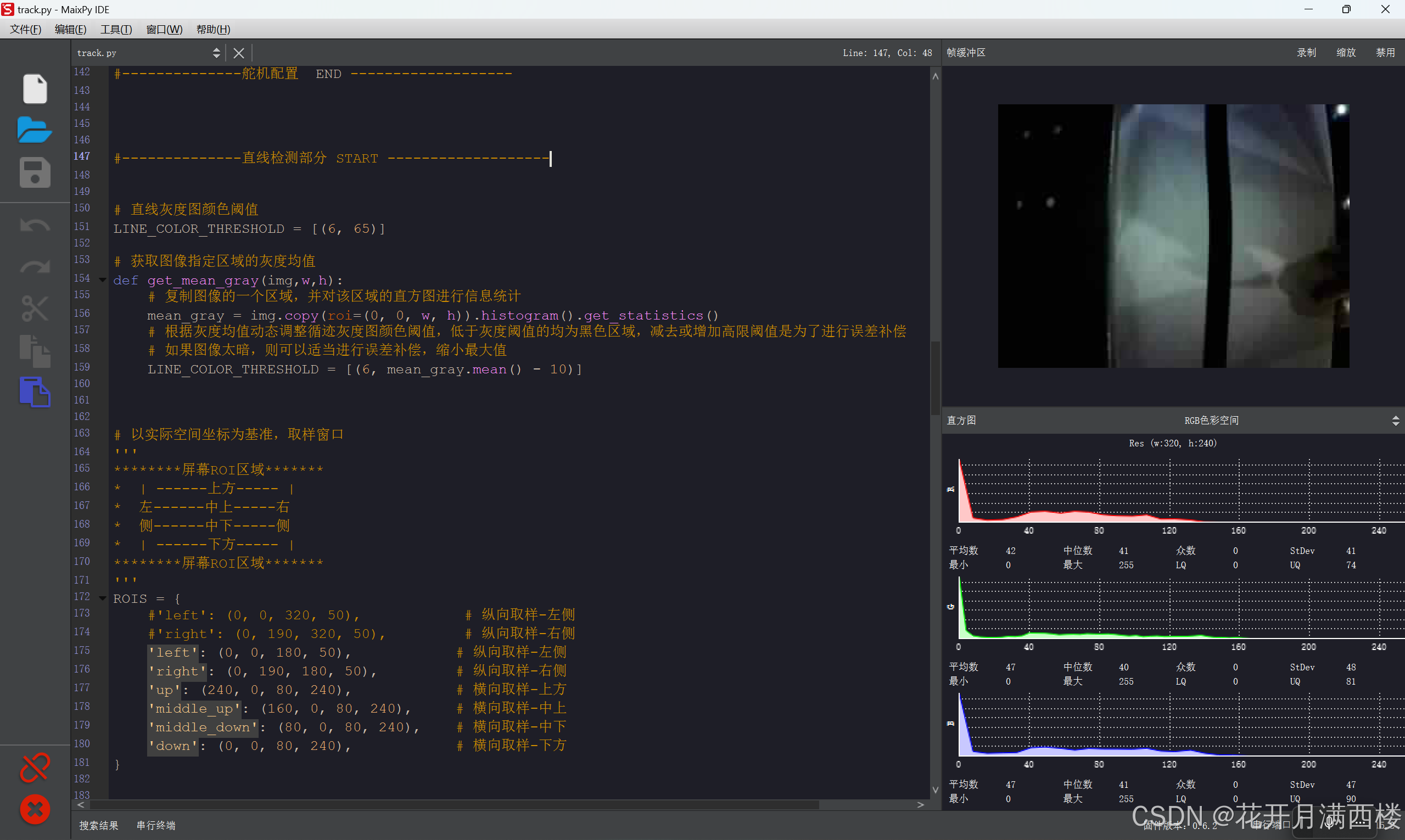

 2. ROI区域定义

ROIS = {'left': (0, 0, 180, 50),            # 左侧纵向检测区'right': (0, 190, 180, 50),         # 右侧纵向检测区'up': (240, 0, 80, 240),            # 上方横向检测区'middle_up': (160, 0, 80, 240),     # 中上方横向检测区'middle_down': (80, 0, 80, 240),    # 中下方横向检测区'down': (0, 0, 80, 240),            # 下方横向检测区
}

 3. 直线检测核心函数

def find_blobs_in_rois(img):'''在预定义ROI区域中检测黑线'''roi_blobs_result = {}for roi_direct in ROIS.keys():# 初始化结果字典roi_blobs_result[roi_direct] = {'cx':0, 'cy':0, 'w':0, 'blob_flag': False}for roi_direct, roi in ROIS.items():# 在ROI区域内寻找符合阈值的色块blobs = img.find_blobs(LINE_COLOR_THRESHOLD, roi=roi, merge=True)if blobs:# 找到最大色块largest_blob = max(blobs, key=lambda b: b.pixels())if largest_blob.area() > 1000:  # 面积过滤小噪点# 记录色块中心坐标和宽度roi_blobs_result[roi_direct]['cx'] = largest_blob.cy()roi_blobs_result[roi_direct]['cy'] = largest_blob.cx()roi_blobs_result[roi_direct]['w'] = largest_blob.h()roi_blobs_result[roi_direct]['blob_flag'] = True# 调试模式下绘制检测框if is_debug:x,y,width,height = largest_blob[:4]img.draw_rectangle((x,y,width, height), color=(255))return roi_blobs_result

4. 偏转角计算

def state_deflection_angle(roi_blobs_result):'''计算车辆偏转角度和路口状态'''# ROI区域权重配置（重点关注上下区域）ROIS_WEIGHT = [1, 0, 0, 1]  # [上, 中上, 中下, 下]state_crossing = Falsedeflection_angle = 0down_center = 0center_num = 0# 1. 计算加权中心位置centroid_sum = (roi_blobs_result['up']['cx'] * ROIS_WEIGHT[0] + roi_blobs_result['middle_up']['cx'] * ROIS_WEIGHT[1] +roi_blobs_result['middle_down']['cx'] * ROIS_WEIGHT[2] + roi_blobs_result['down']['cx'] * ROIS_WEIGHT[3])# 2. 统计有效检测区域数量if roi_blobs_result['up']['blob_flag']:center_num += ROIS_WEIGHT[0]if roi_blobs_result['middle_up']['blob_flag']:center_num += ROIS_WEIGHT[1]# ... 其他区域类似# 3. 计算中心位置（避免除零错误）if center_num > 0:center_pos = centroid_sum / sum(ROIS_WEIGHT)else:center_pos = IMG_WIDTH / 2  # 默认中心位置# 4. 计算偏转角（图像中心 - 检测中心）deflection_angle = (IMG_WIDTH / 2) - center_pos# 5. 路口检测逻辑# 检测左右两侧是否有黑线（可能进入十字路口）if roi_blobs_result['left']['blob_flag'] or roi_blobs_result['right']['blob_flag']:# 检查是否在图像下方1/3区域内if (roi_blobs_result['left']['cy'] <= (IMG_HEIGHT/3) or roi_blobs_result['right']['cy'] <= (IMG_HEIGHT/3)):# 检查下方黑线宽度是否超过阈值（十字路口特征）if roi_blobs_result['down']['w'] > 140:state_crossing = True# 如果两侧同时检测到黑线，确定为十字路口if (roi_blobs_result['left']['blob_flag'] and roi_blobs_result['right']['blob_flag'] androi_blobs_result['left']['cy'] <= (IMG_HEIGHT/3) and roi_blobs_result['right']['cy'] <= (IMG_HEIGHT/3)):state_crossing = Truereturn down_center, state_crossing, deflection_angle

 5. 数据封装与发送

def data_format_wrapper(down_center, state_crossing, deflection_angle):'''封装循迹数据为通信协议格式'''send_data = [0x55,  # 帧头0x02,  # 数据长度0x91,  # 指令类型（循迹）down_center,  # 底部中心标志（未使用）1 if state_crossing else 0,  # 路口标志get_symbol(deflection_angle),  # 偏转角符号（+/-）abs(int(deflection_angle)),  # 偏转角绝对值0xbb   # 帧尾]return bytes(send_data)def UsartSend(str_data):'''通过串口发送数据'''uart.write(str_data)

 6. 主循环中的循迹处理

while True:# ... 其他代码# 巡线模式激活if Flag_track:# 1. 在ROI区域检测黑线roi_blobs_result = find_blobs_in_rois(img)# 2. 计算偏转角和路口状态down_center, state_crossing, deflection_angle = state_deflection_angle(roi_blobs_result)# 3. 定时发送数据（50ms周期）if is_need_send_data:UsartSend(data_format_wrapper(down_center, state_crossing, deflection_angle))

三、关键技术点

1. 动态阈值调整：

   • 使用get_mean_gray()函数实时计算图像平均灰度

   • 基于平均灰度动态调整黑线检测阈值，适应不同光照条件

2. 多区域检测策略：

   • 将图像分为6个关键区域

   • 横向区域（上、中上、中下、下）用于计算偏转角

   • 纵向区域（左、右）用于十字路口检测

3. 加权中心计算：

   • 使用[1, 0, 0, 1]权重配置，重点考虑图像顶部和底部的检测结果

   • 有效减少中间区域的干扰

4. 十字路口识别：

   • 同时检测左右两侧出现黑线

   • 要求黑线位置在图像下方1/3区域内

   • 下方黑线宽度超过140像素作为辅助判断

四、数据处理流程

1. 主控STM32通过串口发送0x55 0x02 0x91 0x01 ...启动循迹

2. K210进入循迹模式，开始处理图像

3. 每50ms计算一次偏转角并通过串口发送

4. 发送数据格式：[帧头, 长度, 指令, 底部标志, 路口标志, 符号, 偏转值, 帧尾]

5. STM32根据偏转值调整电机PWM输出，实现方向控制

---

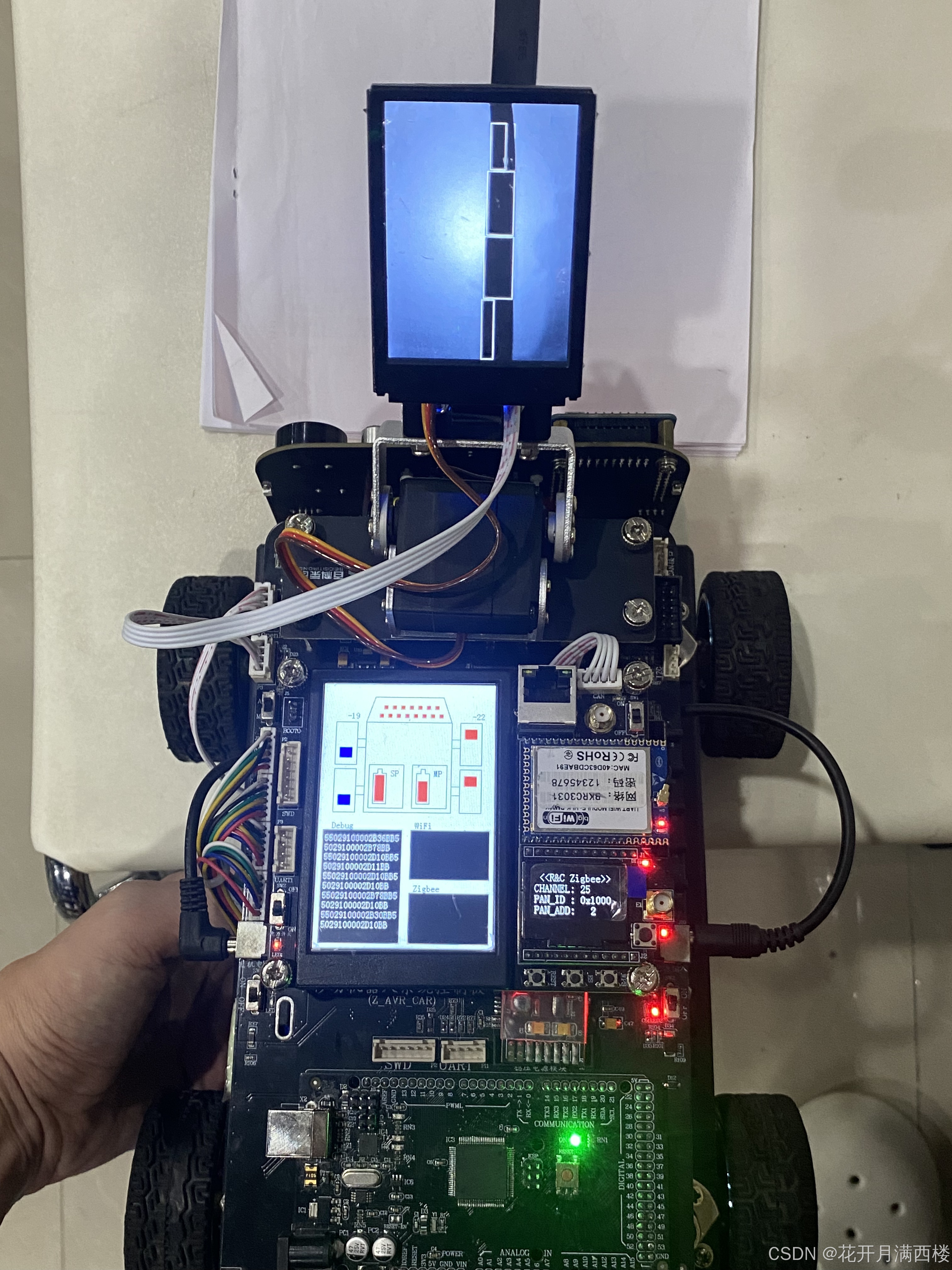

效果展示

---
