单端的时钟阻抗设置为50欧姆,差分的时钟阻抗设置为100欧姆

单端的时钟阻抗设置为50欧姆,差分的时钟阻抗设置为100欧姆
1.关于单端时钟阻抗的选择
通常选择50欧姆，适用于大多数高速数字信号和射频应用，传输线，连接器，电缆普遍50欧姆设计。
其他阻抗值设置，可能是60欧姆，75欧姆甚至更高的，这种应用于特定的信号或者长距离传输。

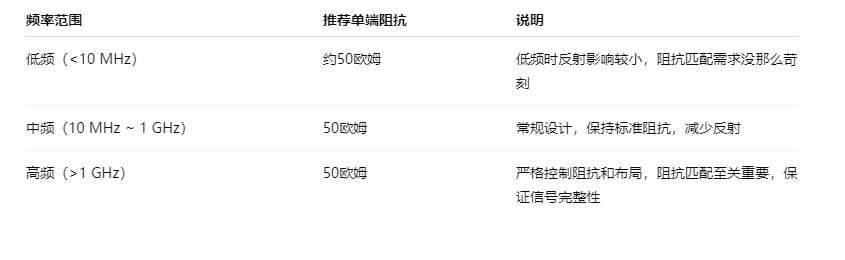

2.阻抗值和频率之间的关系
在理想情况下，单端阻抗是固定的，一般设计为50欧姆，不随着频率变化而变化
实际情况，高速信号频率越高，信号波长就越短，那么阻抗要求就比较严格
波长 λ = v / f
其中，v 是信号在介质中的传播速度（通常接近光速的2/3左右），f 是频率。

频率越高，波长越短；频率越低，波长越长。

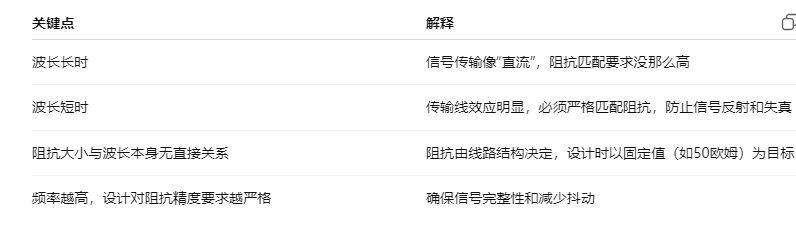

3.信号波长与信号反射
波长长（低频）时，信号看起来像“直流”信号
当波长远大于传输线长度时（比如波长是线路长度的10倍以上），信号在传输线上不会形成明显反射，线路上的阻抗不匹配对信号影响很小，可以近似当作一个普通的导线看待，阻抗匹配不是非常严格。

波长短（高频）时，传输线效应明显
传输线长度达到波长的十分之一以上，信号传输表现出波的特性，任何阻抗不匹配都会导致信号反射，产生干扰和信号失真。此时必须严格控制阻抗，保证线路阻抗与源、负载阻抗匹配，才能保证信号完整性。
