读卡器控制器
数据表

1 DD3118参数特性
系统时钟：
无晶体振荡器系统。
支持低速和高速时钟。
USB控制器：
符合USB规范版本3.0/2.0/1.0。
符合IF认证。
双接口设计，支持A型和C型。（DD3118S）
SDC控制器：
符合SD规范3.0版。
符合eMMC规范版本4.5+。
支持SDx4和eMMCx8总线宽度。
支持SD_VCC 3.3V/1.8V电源。
支持SDC 3.3V/1.8V总线电源。
支持SDR25、SDR50、SDR104、DDR50。
I2C控制器：
支持修改VID、PID等USB信息

DD3118电源参数：
支持V33 LDO输出3.3V/1.1V
支持3.3V/1.8V的SD_VCC LDO输出。
ESD保护（MM）：≥200V，＜400V。
ESD保护（HBM）：≥4000V，＜8000V。
ESD保护（CDM）：≥1000V。
DD3118工作条件：
5V电压输入
工作温度：-40℃~85℃。
DD3118封装类型：
 QFN-42引脚。
 QFN-24Pin

2 DD3118概述
2.1 DD3118概述
DD3118是一款高性能、高度集成的读卡器控制芯片采用40nm低功耗技术制造，专为读卡器类产品设计的方案芯片。DD3118作为读卡器的核心功能模块，SD 3.0和eMMC 4.5标准协议，可稳定访问存储在存储卡并实现数据传输功能。
2.2 DD3118功能框图

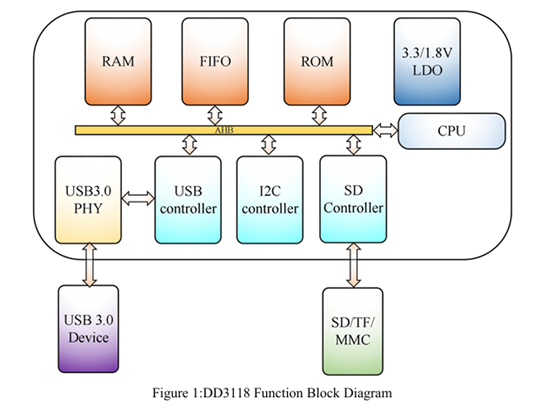

图1:DD3118功能框图

3 引脚说明
3.1 QFN-42封装

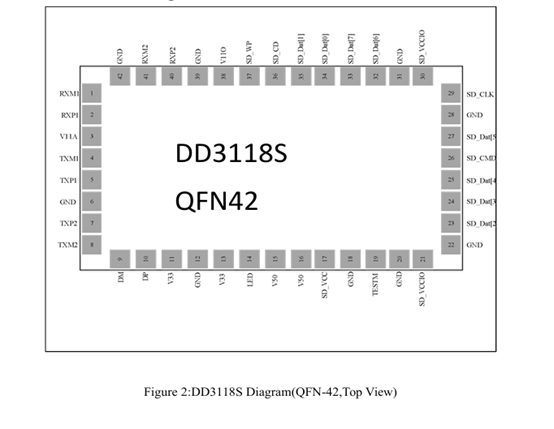

图2:DD3118S图（QFN-42，引脚配置）
3.2 QFN-24封装

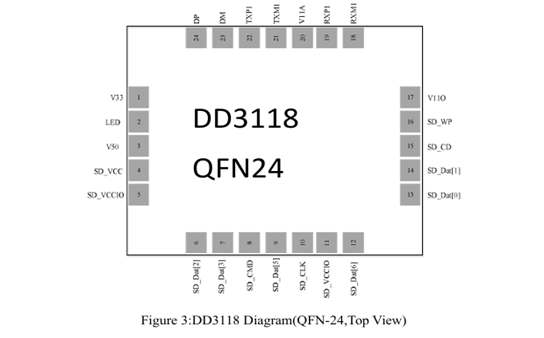

图3:DD3118示意图（QFN-24，引脚配置）

3.3引脚说明

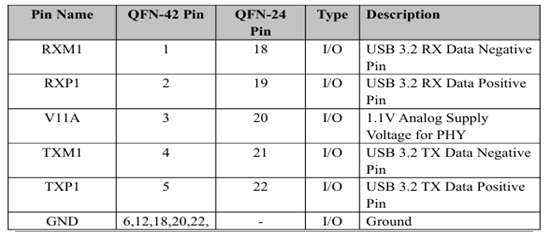

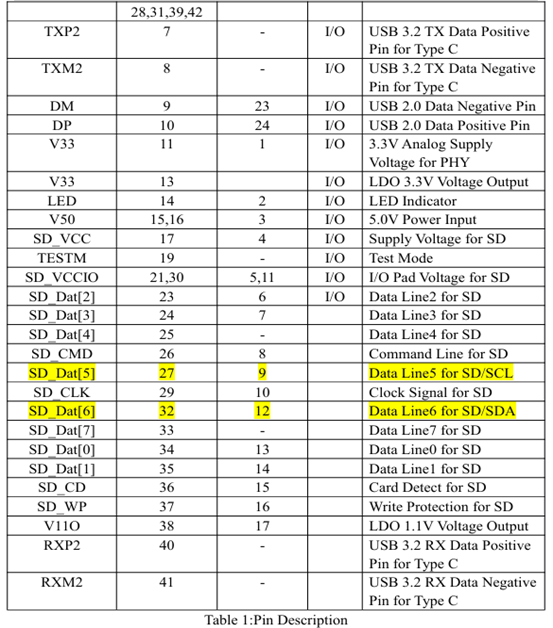

表1：引脚描述
4电气特性
4.1绝对最大额定值

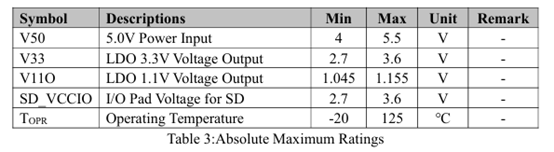

表3：绝对最大额定值
4.2推荐操作条件

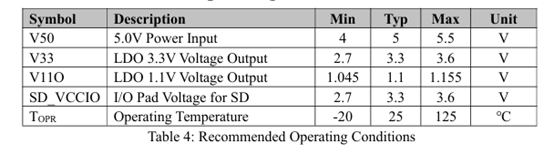

表4：推荐操作条件

4.3时序图

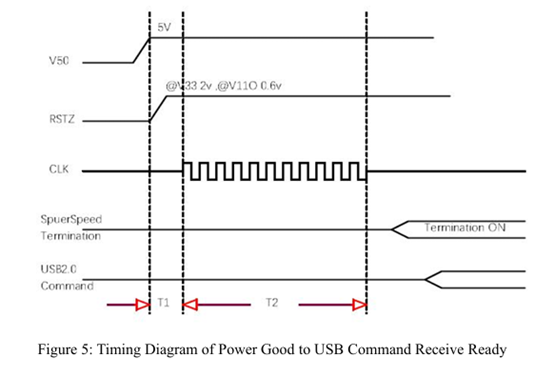

图5:电源良好到USB命令接收就绪的时序图

4.4时序图参数

表5：时序图参数
5包装信息
5.1 DD3118S QFN-42包装信息

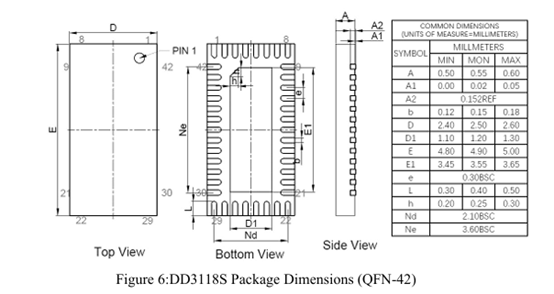

图6:DD3118S封装尺寸（QFN-42）
5.2 DD3118 QFN-24包装信息

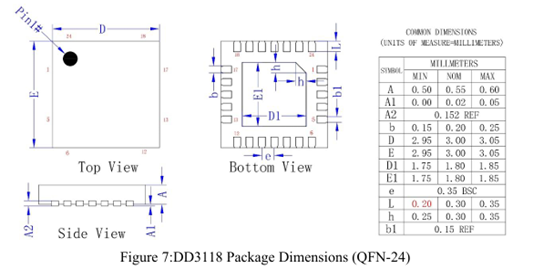

图7:DD3118封装尺寸（QFN-24）
笔记：
（1） 尺寸单位为毫米（角度单位为度）。
（2） 所有尺寸均不包括模具飞边或凸起。
（3） 所有尺寸均符合JEDEC标准MS-012F
6产品订购信息
6.1订购信息

表6：订购信息
注：后缀“A”表示IC版本。
6.2顶部标记

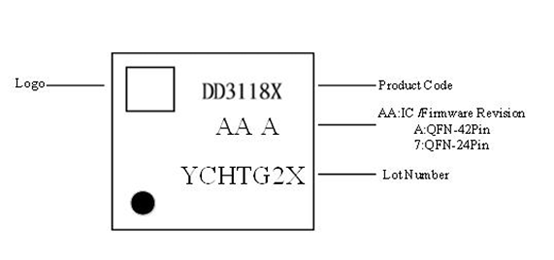

图8:DD3118X顶部标记
