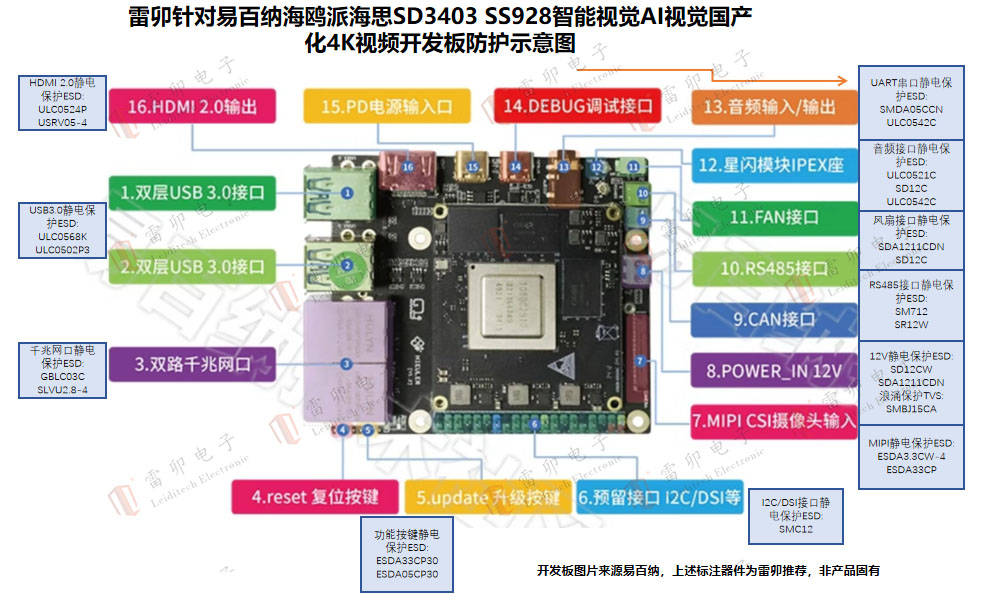

雷卯针对易百纳海鸥派海思SD3403 SS928智能视觉AI视觉国产化4K视频开发板防雷防静电方案

一、应用场景

1、安检功能：安全帽检测 口罩检测 火焰检测

2、警戒功能：人员徘徊 人员入侵 车辆越界

3、人脸功能：人脸对比 人脸检测 人形检测

4、结构化功能：机动车检测 车牌识别 动作识别

二、 功能概述

1 四核 ARM Cortex A55@1.4GHz

2 10.4TopS INT8 算力

3 编解码性能

视频编码 4K60 的 H.265/H.264 编码

视频解码 10路 1080p30 的 H.265/H.264 解码

图片编码 3840 x2160@60fps (YUV420)

图片解码3840 x2160@75fps (YUV420)

三、 扩展接口

l RAM：板载 4GB LPDDR4X(可选 8GB)

l ROM：板载 32GB EMMC5.1(可选 64GB)

l 2*RJ45(带橙黄灯)，支持接入 10/100/1000M 网络

l 支持 WIFI2.4/BLE/SLE

l 2x4-Lane 或 4x2-Lane 等多种组合的 MIPI-CSI接口(需扩展)，最高支持4路 sensor并行输入

l 1*HDMI2.0 输出，最大输出 4096x2160@60fps

l 1*3.5mm 模拟输入

l 1*3.5mm 模拟输出

l 4*USB 3.0

l 1*Type-c接口(CH340E)

l 1*RS485

l 1*FAN PWM 控制

l 1*CAN 总线

l 1*电源指示灯

l 1*系统运行灯

l 1*UPDATE 按键

l 1*RESET 按键

l GPIO预留接口

l 1路 PCIE 接口，可接 4G/5G/NVME 硬盘模块

l 1*SD 卡槽

l 1路PCIE接口，可接 4G/5G/NVME 硬盘模块

l 1*SIM 卡槽

l 1转4路sensor转接板

l 1转1路 sensor+2 路 dTOF转接板

l 支持 DC 12V/2A PD 电源输入口(Type_C接口)
