工控类UI设计经常接触到10.1寸迪文屏

news 2025/6/12 18:31:27

hello宝子们...我们是艾斯视觉擅长ui设计、前端开发、数字孪生、大数据、三维建模、三维动画10年+经验!希望我的分享能帮助到您!如需帮助可以评论关注私信我们一起探讨!致敬感谢感恩!

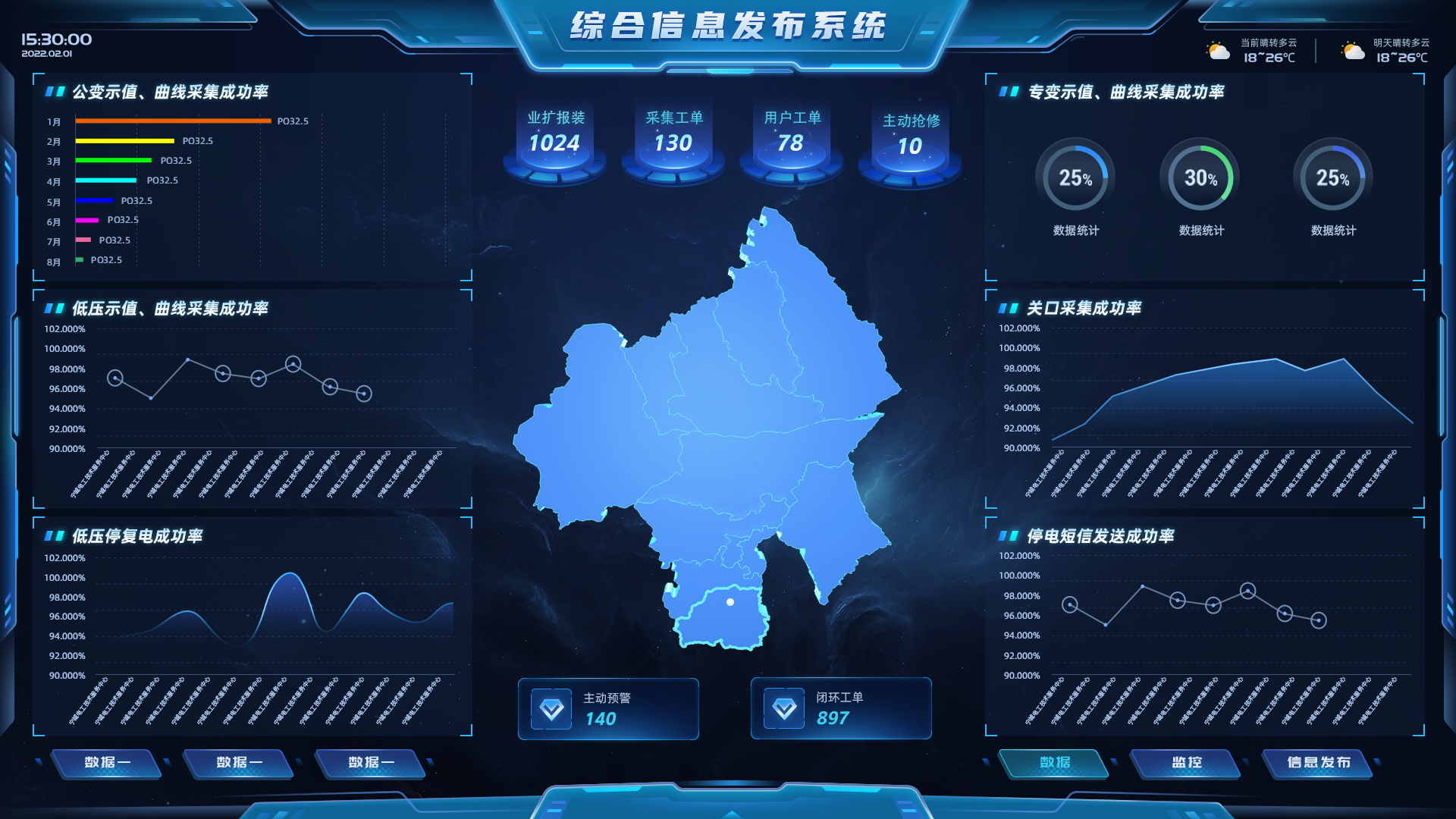

在工业自动化控制领域，人机交互界面（HMI）是人与冰冷机器对话的核心桥梁。而10.1英寸迪文屏，凭借其出色的性价比、可靠的工业级品质和广泛的市场占有率，已成为工控类UI设计师日常工作中不可或缺的“画布”。深入理解这块屏幕的特性和设计要点，是打造高效、可靠、用户友好工控界面的关键。

一、迪文屏：工控领域的“常青树”硬件平台

迪文科技（DWIN Technology）的智能串口屏系列在工控、医疗、家电等领域应用广泛，其10.1寸型号（如 DMG10600T101_03WTR）尤为经典：

核心特性：
- 分辨率主流： 典型分辨率 1280x800 (WXGA)，提供足够的信息展示空间。
- 接口丰富： 主打串口通讯（TTL UART/RS232/RS485），简化与PLC、单片机等控制器的连接。
- 内建DGUS系统： 迪文自主研发的嵌入式图形系统，提供图标、变量、触控等控件支持，开发相对高效。
- 工业级可靠性： 宽温工作（常见-20℃ ~ 70℃）、抗干扰能力强，适应工厂复杂环境。
- 成本优势： 相比高端品牌，性价比突出，是中小型项目和预算敏感场景的首选。
设计师必须关注的限制：
- 色彩表现： 通常采用 TN 或 IPS 面板，但色域较窄（典型 45% NTSC 或 60% sRGB），色彩还原度有限，过饱和或过细腻的色彩设计易失真。
- 内存与性能： 受限于嵌入式系统，图片资源占用、动态效果复杂度需严格控制。大尺寸高分辨率图片直接移植可能导致加载卡顿甚至死机。
- DGUS开发模式： 控件样式和交互逻辑受平台约束，需遵循其特定规则（如图标索引、变量地址映射），自由度不如通用操作系统。
- 触控精度与方式： 多为电阻屏或入门级电容屏，精度、流畅度和多指手势支持有限，需考虑戴手套操作场景。

二、10.1寸迪文屏UI设计的核心挑战与应对之道

在有限的硬件条件下创造高效可用的界面，设计师需直面挑战并精准施策：

挑战：信息密度与可读性的平衡
- 问题： 1280x800 分辨率在10.1寸上像素密度（约 149 PPI）不高，字体过小或细节过多易导致辨识困难。
- 策略：
  - 字体选择与大小： 坚决使用无衬线体（如黑体、微软雅黑）。主标题建议≥24px，重要信息≥20px，说明文字≥18px。避免笔画过细的字体。

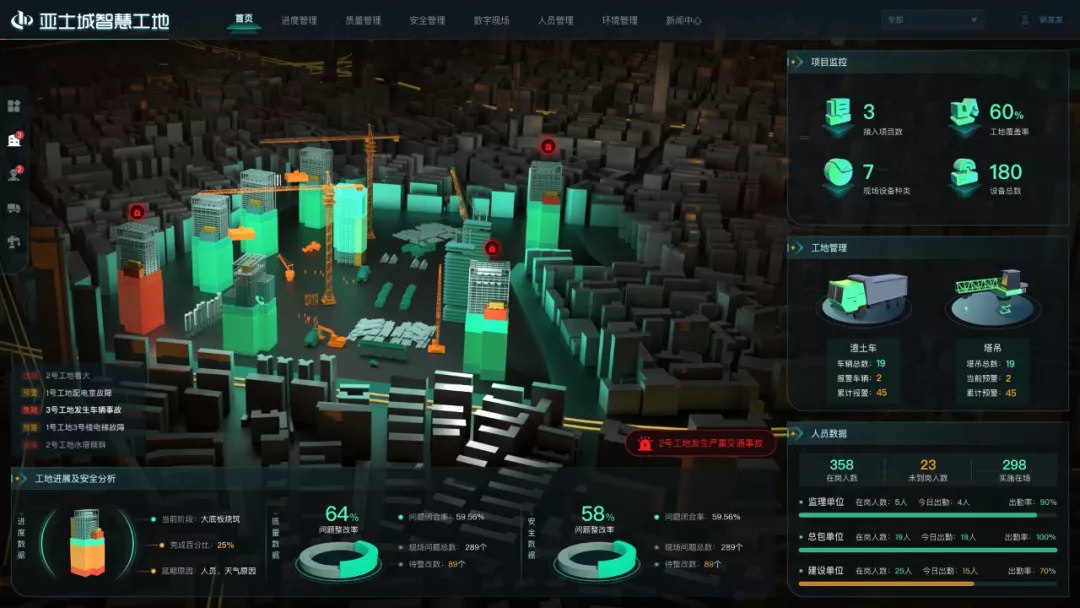

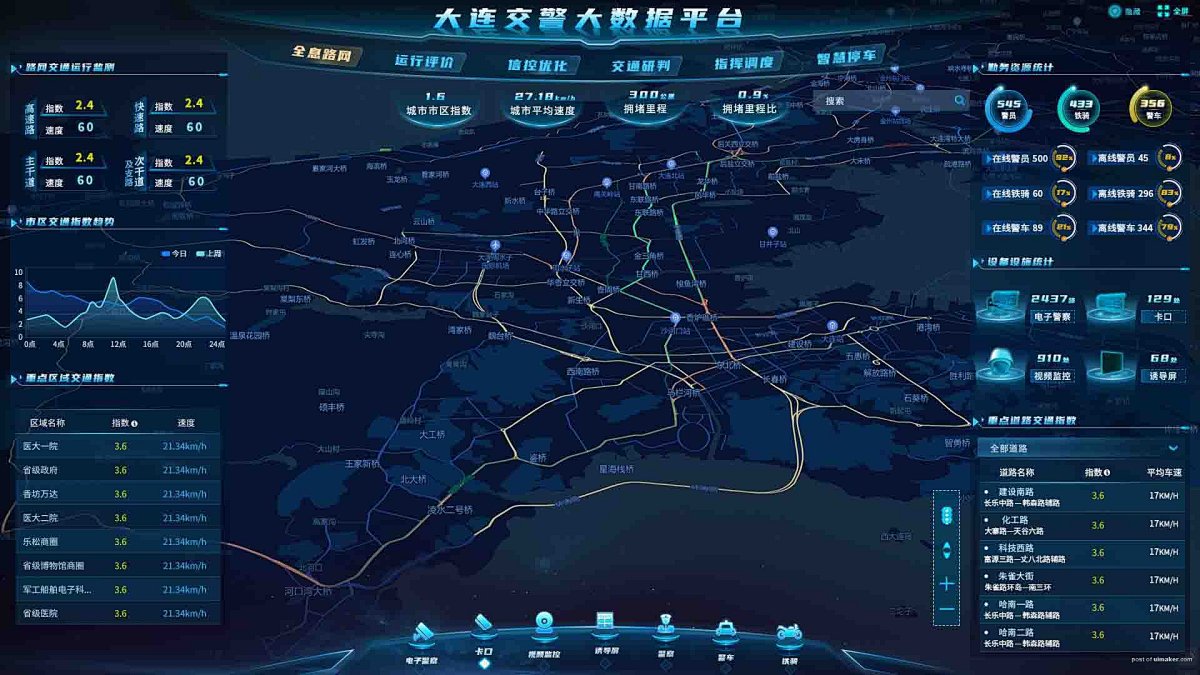

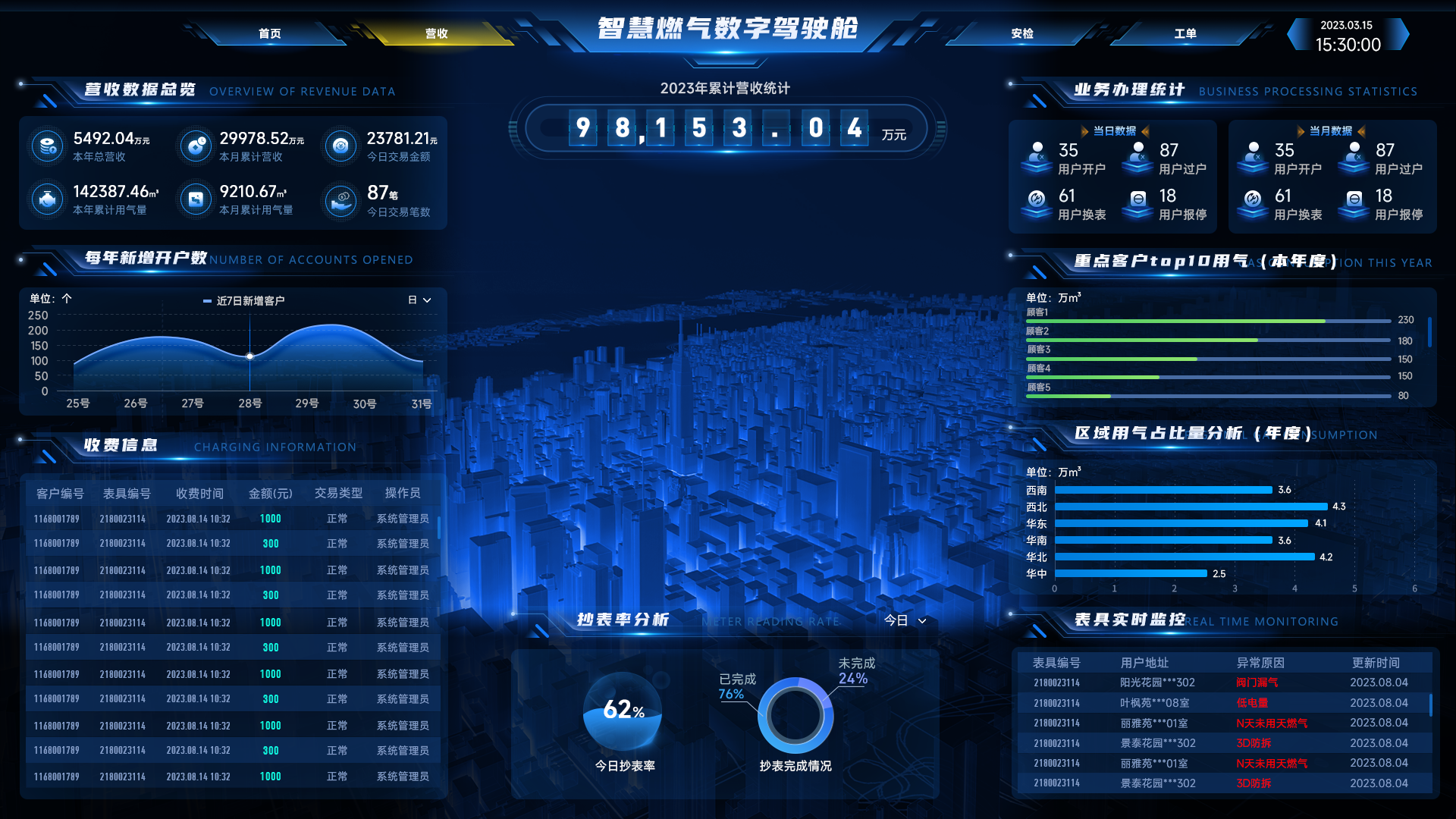

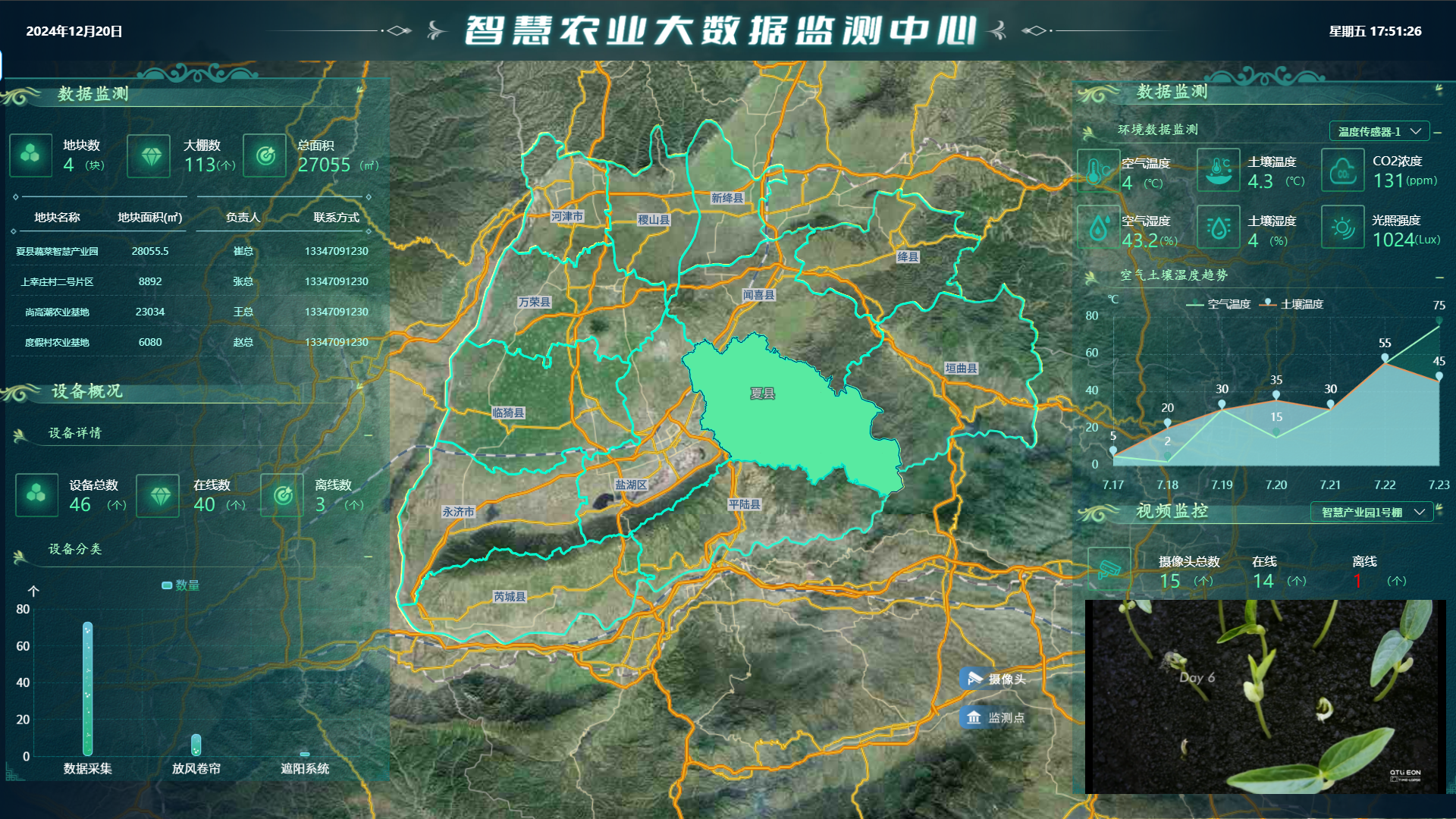

  - 层次分明： 严格运用对比度（色彩、大小、粗细、间距）建立清晰视觉层级。关键数据、警报状态必须突出。
  - 留白呼吸： 避免信息堆砌。合理留白，分组间隔明确，减轻视觉压力。

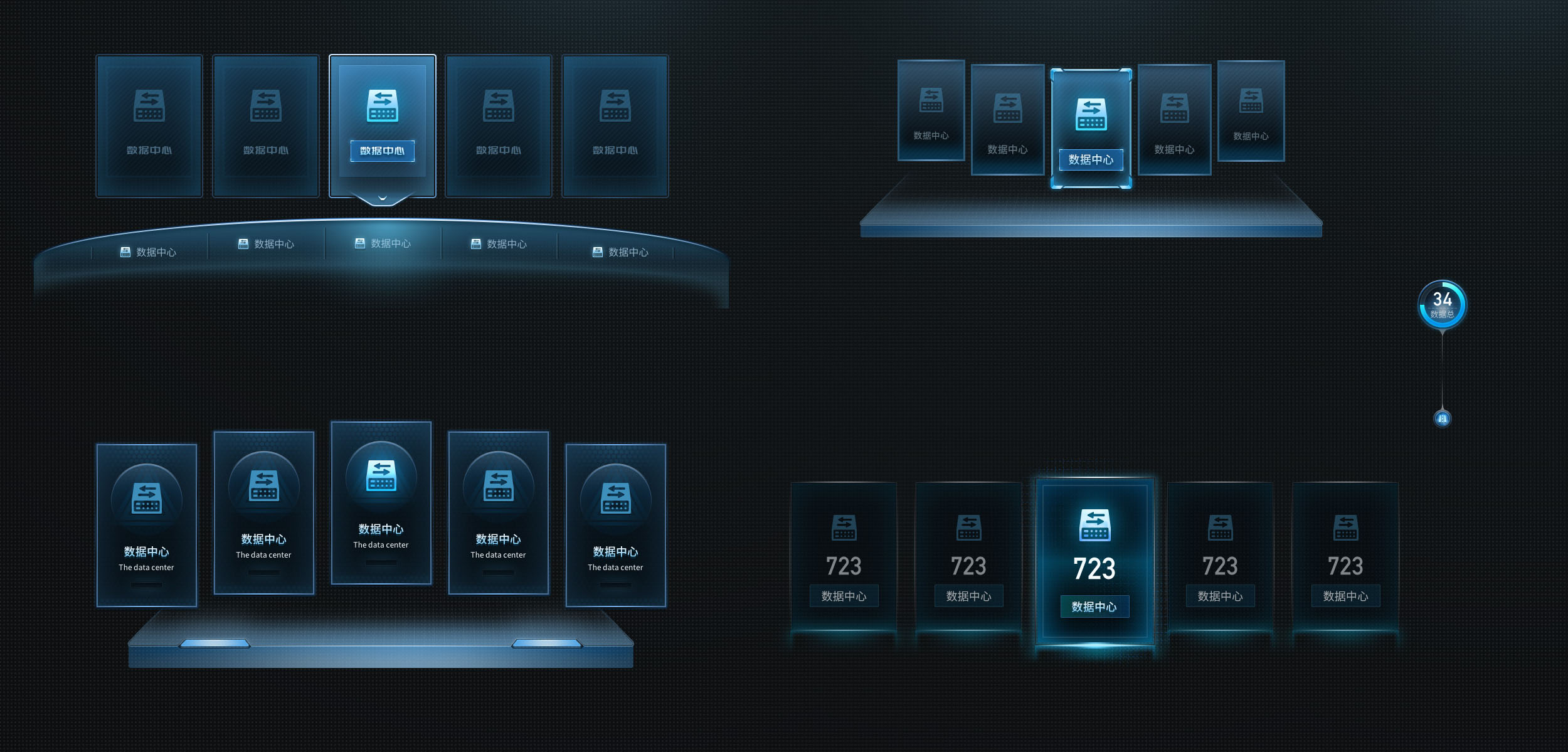

  - 图标语义清晰： 使用简洁、高识别度的图标。复杂图标需配简短文字标签（尤其是功能图标）。迪文屏图标资源需转换为索引格式（如 .ICO, .BMP 索引色）。
挑战：色彩运用的枷锁
- 问题： 窄色域导致设计稿与实物显示差异大，过度依赖色彩区分易失效。
- 策略：

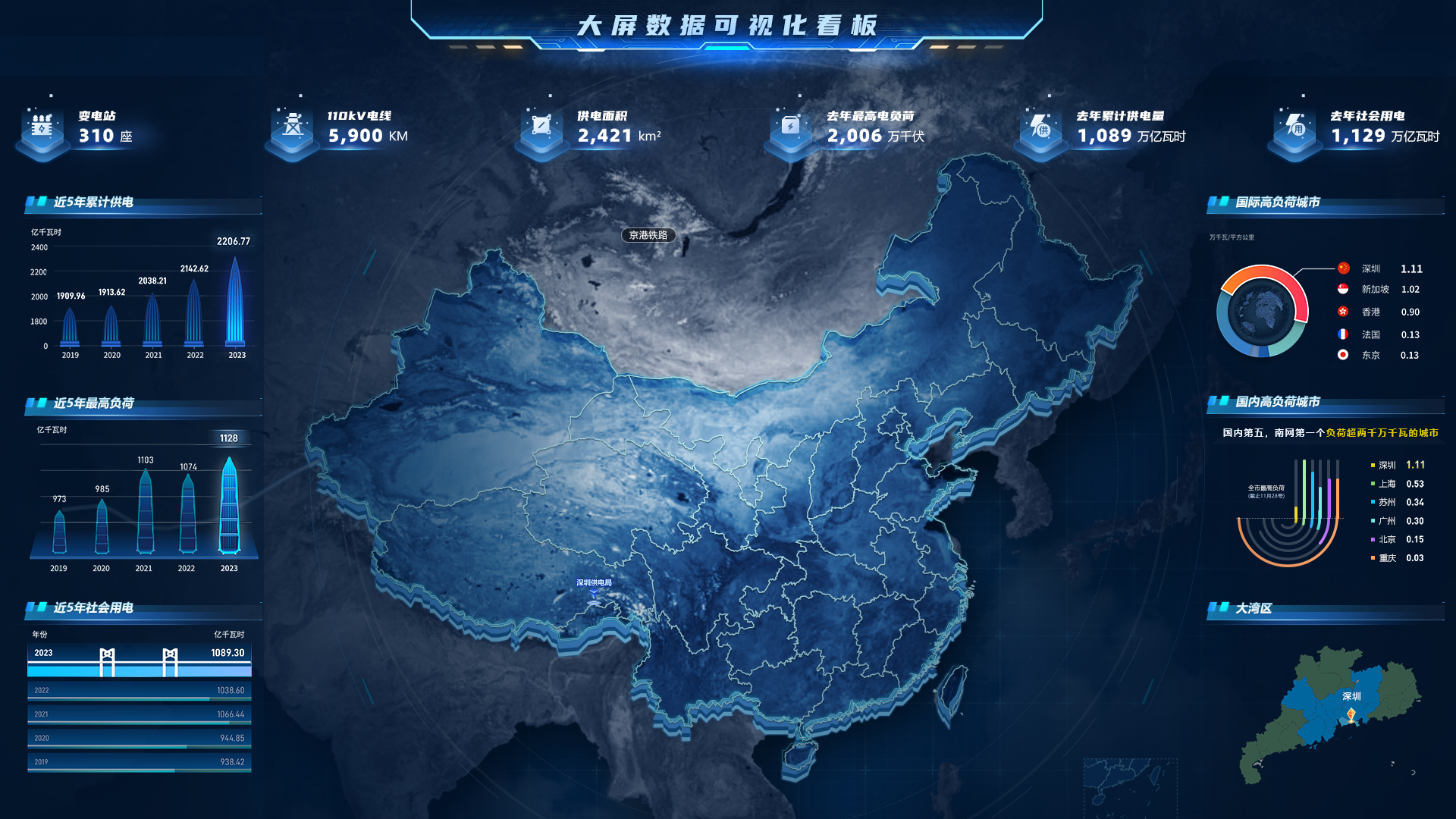

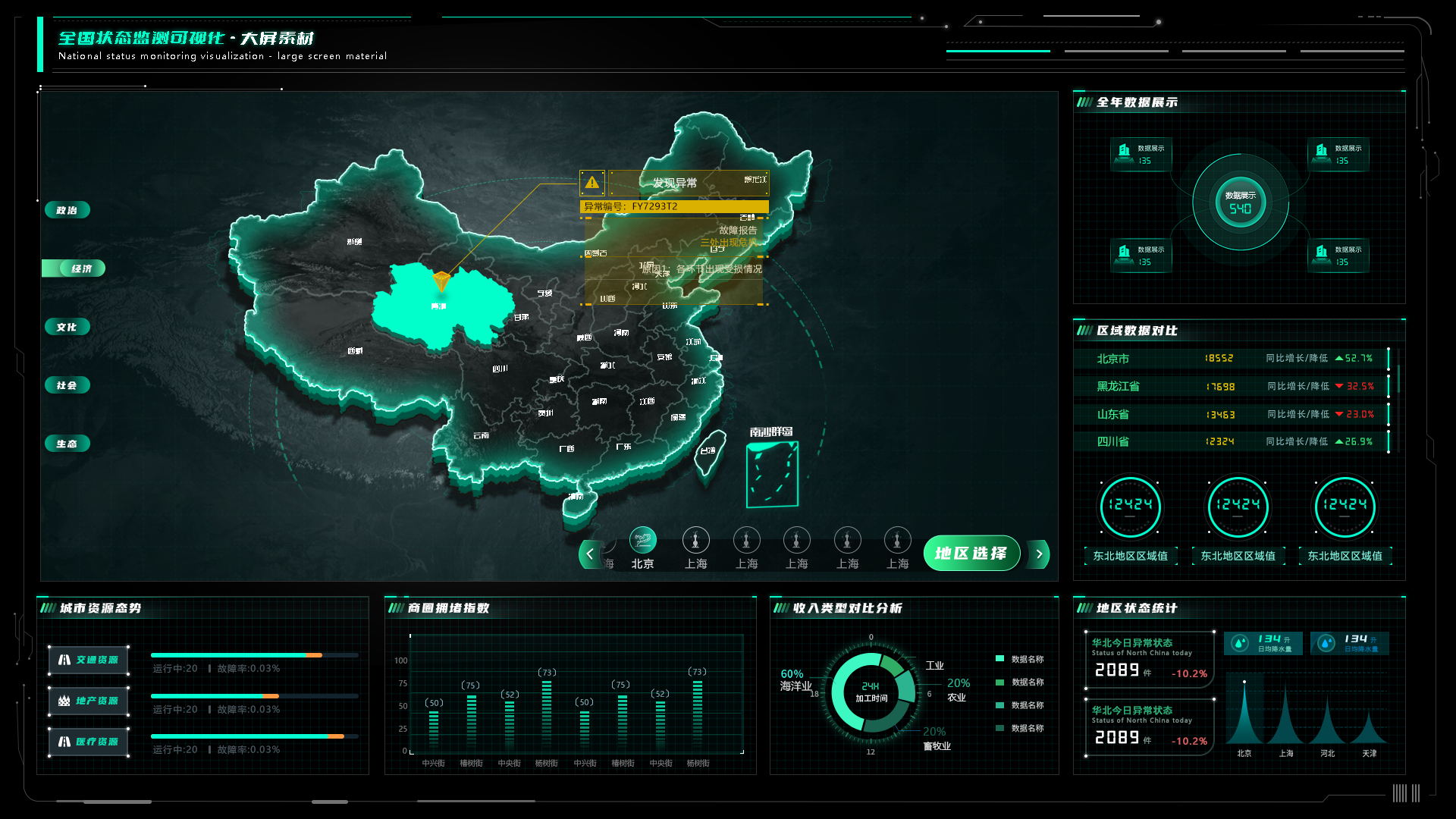

  - 核心原则：克制与对比。 主色调控制在2-3种，优先选择屏显效果稳定的颜色（如深蓝、墨绿、橙红、不同灰阶）。
  - 高对比度是王道： 文本与背景、关键元素与背景必须有强烈明度对比。避免浅色背景上的浅色文字，或深色背景上的深色元素。
  - 实地测试验证： 设计定稿前务必在真实迪文屏上预览色彩效果！模拟器与实机常有显著差异。
  - 勿仅依赖色彩编码： 状态指示（如运行/停止/故障）应结合形状（图标变化）、文字标签、位置或闪烁等多重手段，确保色盲用户或光线不佳时仍可识别。
挑战：交互逻辑与触控友好性
- 问题： 触控精度有限，复杂交互（滑动、长按）支持弱，需适应戴手套操作。
- 策略：

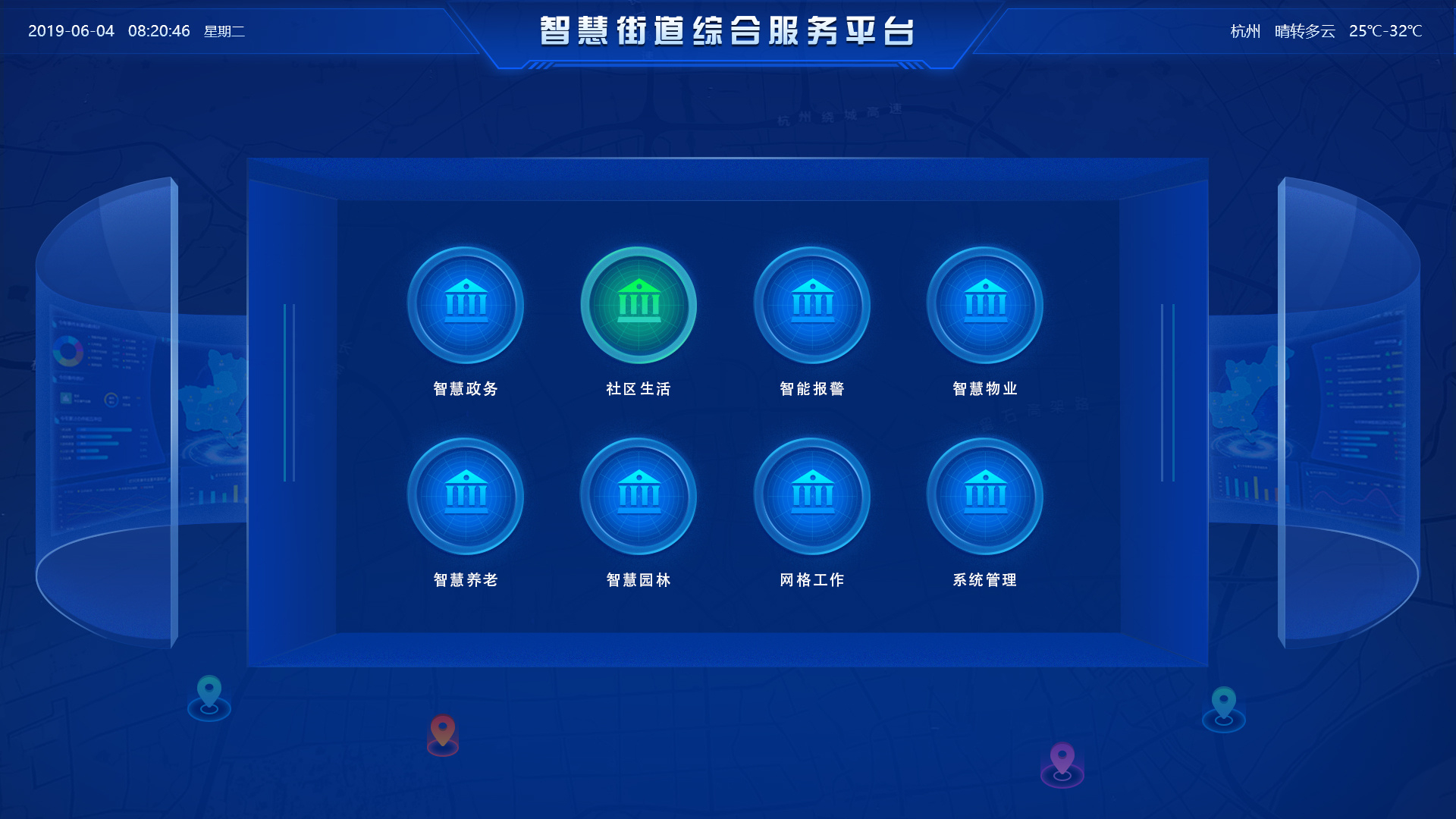

  - 触控目标足够大： 按钮、可点区域最小尺寸建议≥15mm x 15mm（约60x60像素），间距≥5mm。重要按钮更大。
  - 交互极简： 减少滑动操作。导航层级扁平化（最好≤3层）。核心功能一键直达。确认操作（如急停、关键设置保存）需二次确认。
  - 反馈明确及时： 任何触控操作必须有即时、显著的视觉反馈（如按钮按下态、颜色变化、提示框）。状态改变（如启停、模式切换）需清晰指示。
  - 抗误触设计： 关键区域（如急停、参数保存）周围留足空间或增加物理防护。危险操作设置确认步骤或权限。
挑战：性能优化与资源管理
- 问题： 图片过大、动画过多导致界面卡顿、响应延迟。
- 策略：
  - 图片极致压缩： 使用索引色（256色或更少）BMP或PNG8格式。严格控制尺寸，按需切图。避免全屏大图背景。
  - 慎用动态效果： 若非必要（如进度指示、关键状态闪烁），避免复杂动画。简单位移或淡入淡出也需控制帧率和时长。
  - 利用DGUS特性： 善用其“图标变量”、“基本图形绘制”功能替代部分图片资源。数据刷新使用变量更新而非重绘整个界面。
  - 分页/分块加载： 复杂界面拆解，按需加载内容。

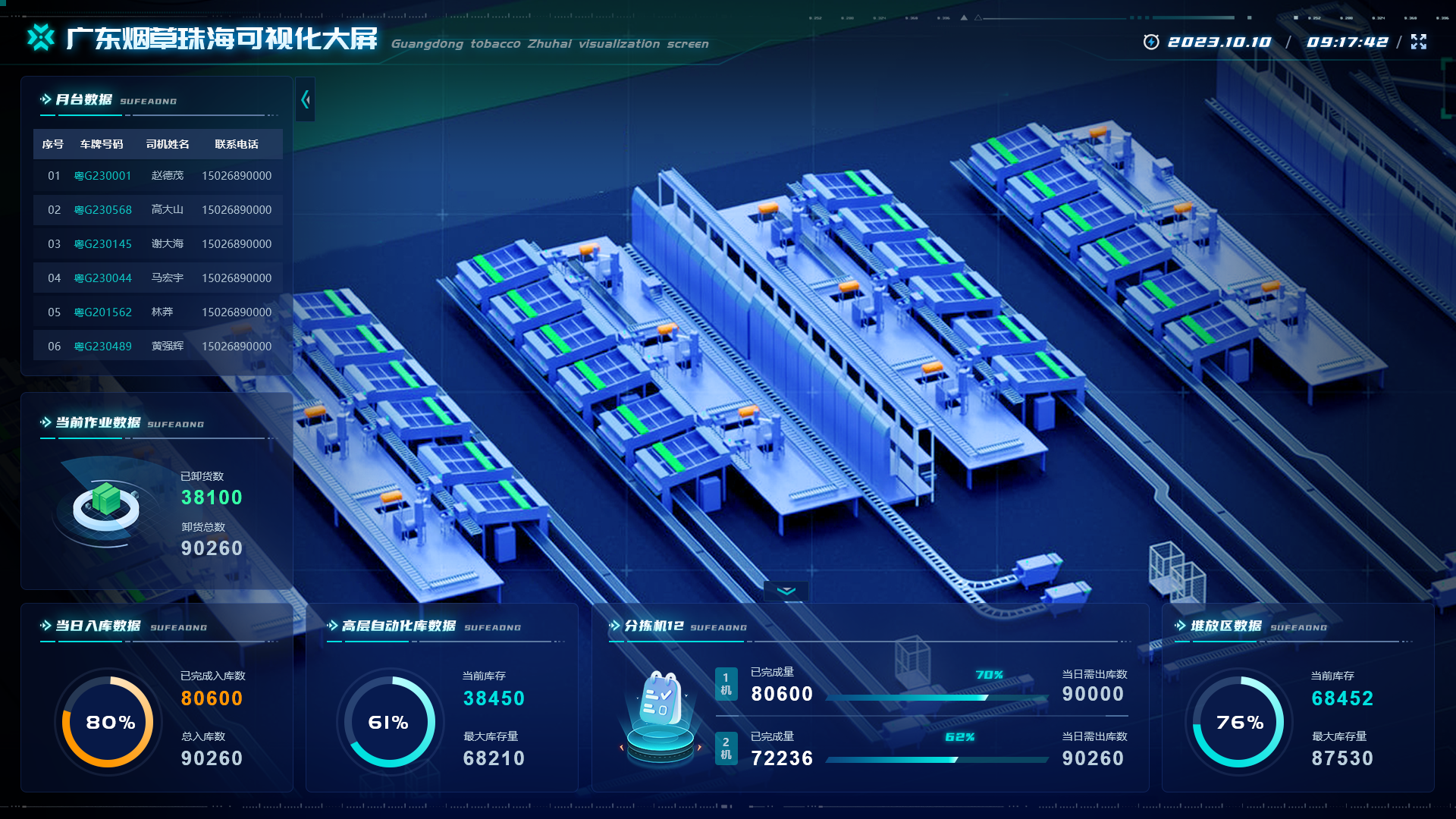

三、实战案例解析：10.1寸迪文屏上的机床控制面板设计

核心界面：

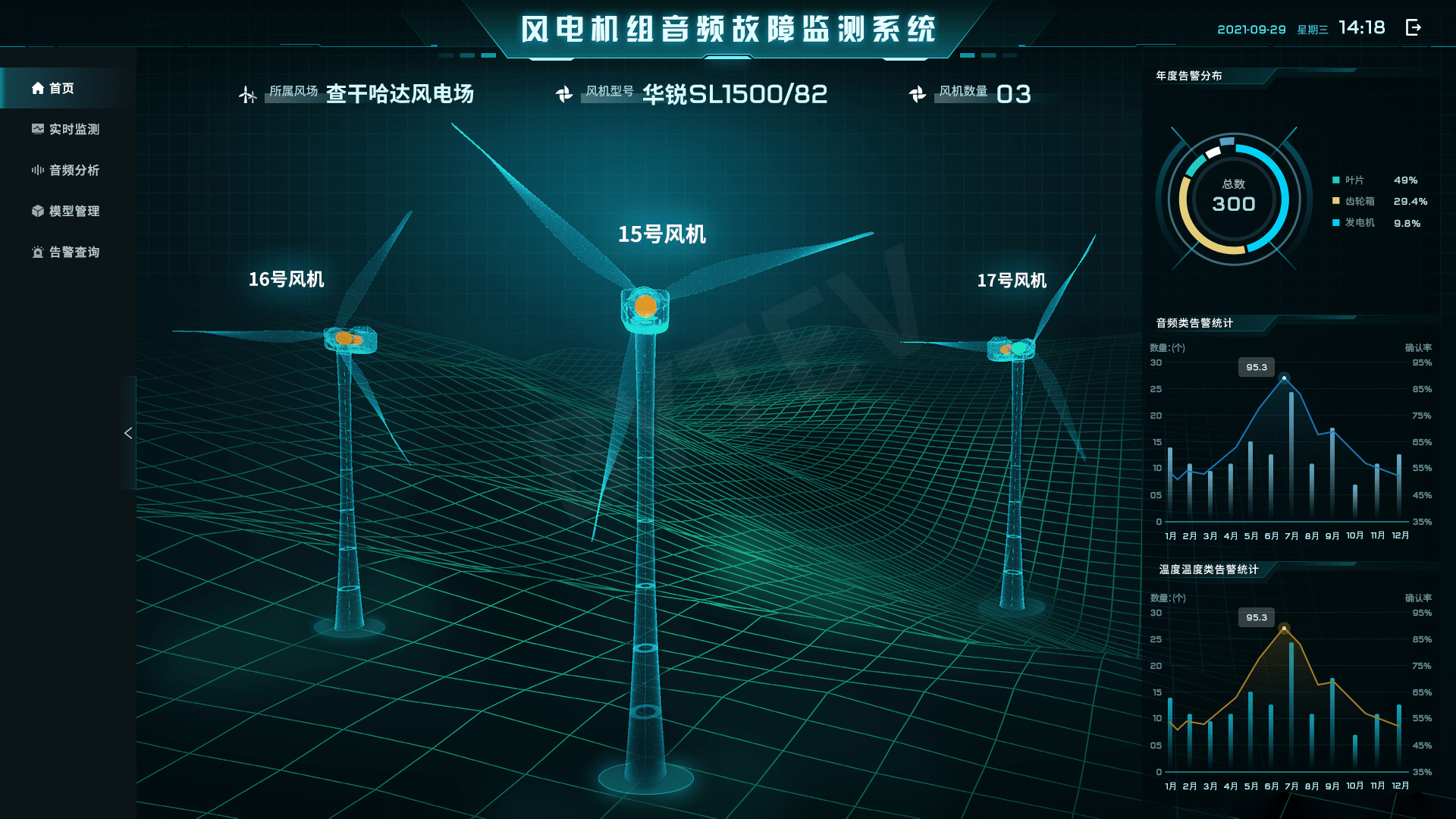

- 主监控屏： 顶部大字显示设备状态（运行/停机/报警）、当前模式。中部核心区域实时显示关键参数（转速、温度、压力），使用大号数字仪表或进度条。底部大按钮布局：启动、停止、急停、模式切换、主菜单。配色：深灰背景 + 高亮绿（运行）/ 红（停止/报警） + 白色信息。所有按钮尺寸≥20mm。
报警处理：
- 发生报警时，界面顶部红色区域闪烁并显示报警代码和简短描述。同时弹出模态报警确认框（黄色背景，黑色文字），列出详情并要求操作员确认。确认按钮突出显示。
参数设置：
- 进入二级设置菜单。分组清晰，使用分组框标题。每个参数项包含参数名（左对齐）、当前值（大号可修改数字/选择框）、单位（右对齐）。数值修改通过大尺寸“+/-”按钮或弹出数字键盘完成。保存/取消按钮固定在底部。
优势体现： 信息主次分明，关键操作触手可及且目标巨大，色彩对比强烈状态一目了然，交互路径短平快，资源消耗低（无复杂背景图，控件为主）。

四、为迪文屏设计的黄金法则总结

功能至上，效率优先： 一切设计服务于快速、准确、安全地完成操作任务。
信息清晰为王： 可读性（字体、对比度）是底线，信息层级是灵魂。
拥抱限制，优化资源： 理解硬件瓶颈（色彩、内存、触控），在限制内追求最优解。
触控设计“傻大粗”： 目标大、间距宽、反馈强，适应工业环境。
真实环境验证： 设计必须在目标迪文屏上反复测试（色彩、触控、性能、强光/弱光下表现）。
深度理解DGUS： 熟悉其开发工具、控件体系和限制，设计时“戴着镣铐跳舞”。

工控类UI设计，尤其是针对10.1寸迪文屏这样的主流硬件，绝非简单的视觉美化，而是一场在可靠性、功能性、易用性、成本等多重约束下的精密平衡。设计师需要具备对硬件特性的深刻理解、对用户场景（嘈杂环境、紧急操作、长时间监控）的深度共情，以及将复杂逻辑转化为清晰界面的能力。掌握迪文屏的设计精髓，意味着能为工业现场打造出真正经得起考验、助力生产力提升的人机交互界面。每一次清晰的参数显示、每一次精准无误的按钮触发，都是工控UI设计师价值的无声见证。
