基于51单片机的热敏电阻测温及温度调控系统

news 2025/6/12 18:12:03

具体实现功能

设计介绍

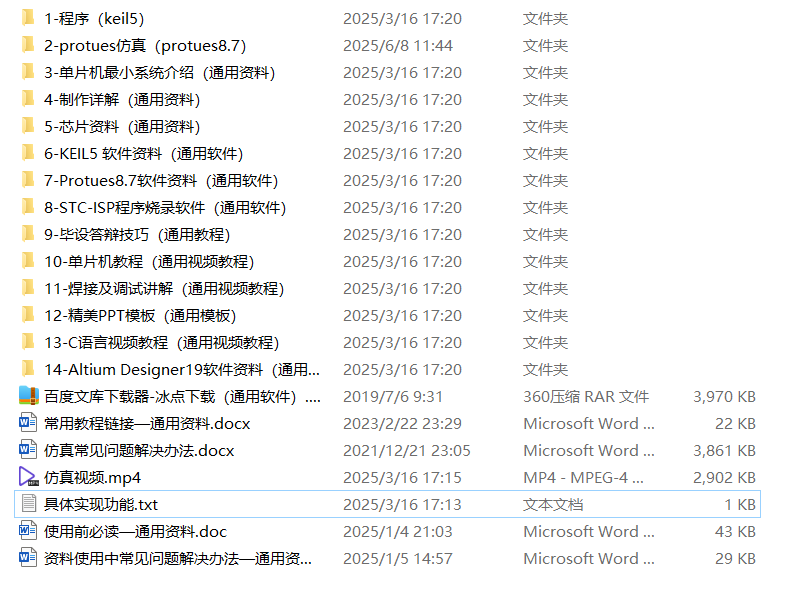

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）热敏电阻实时测温，并用LCD1602显示温度值；
（2）基于测得的温度实现对风扇转速的控制；
（3）在自动模式下，温度越高，占空越高，转数越快。手动模式下，通过按键可以实现电机转速的控制。

仿真演示视频：

基于51单片机的热敏电阻测温及温度调控系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

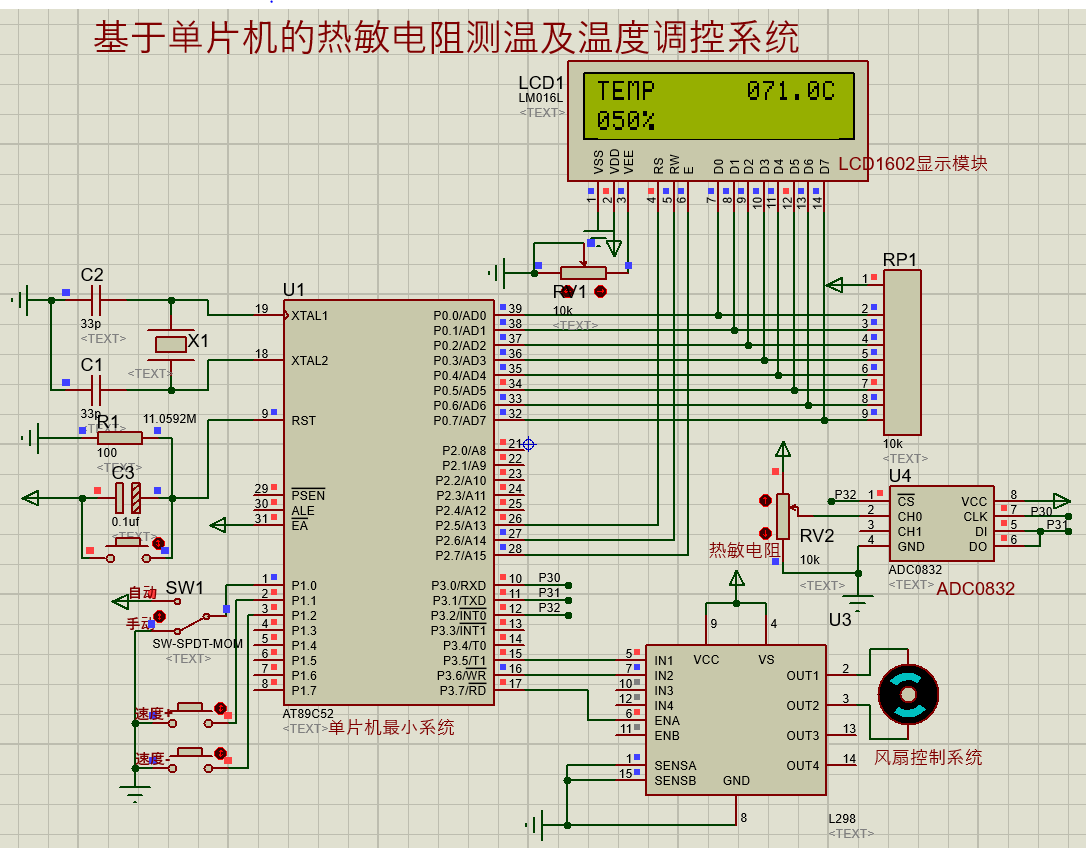

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

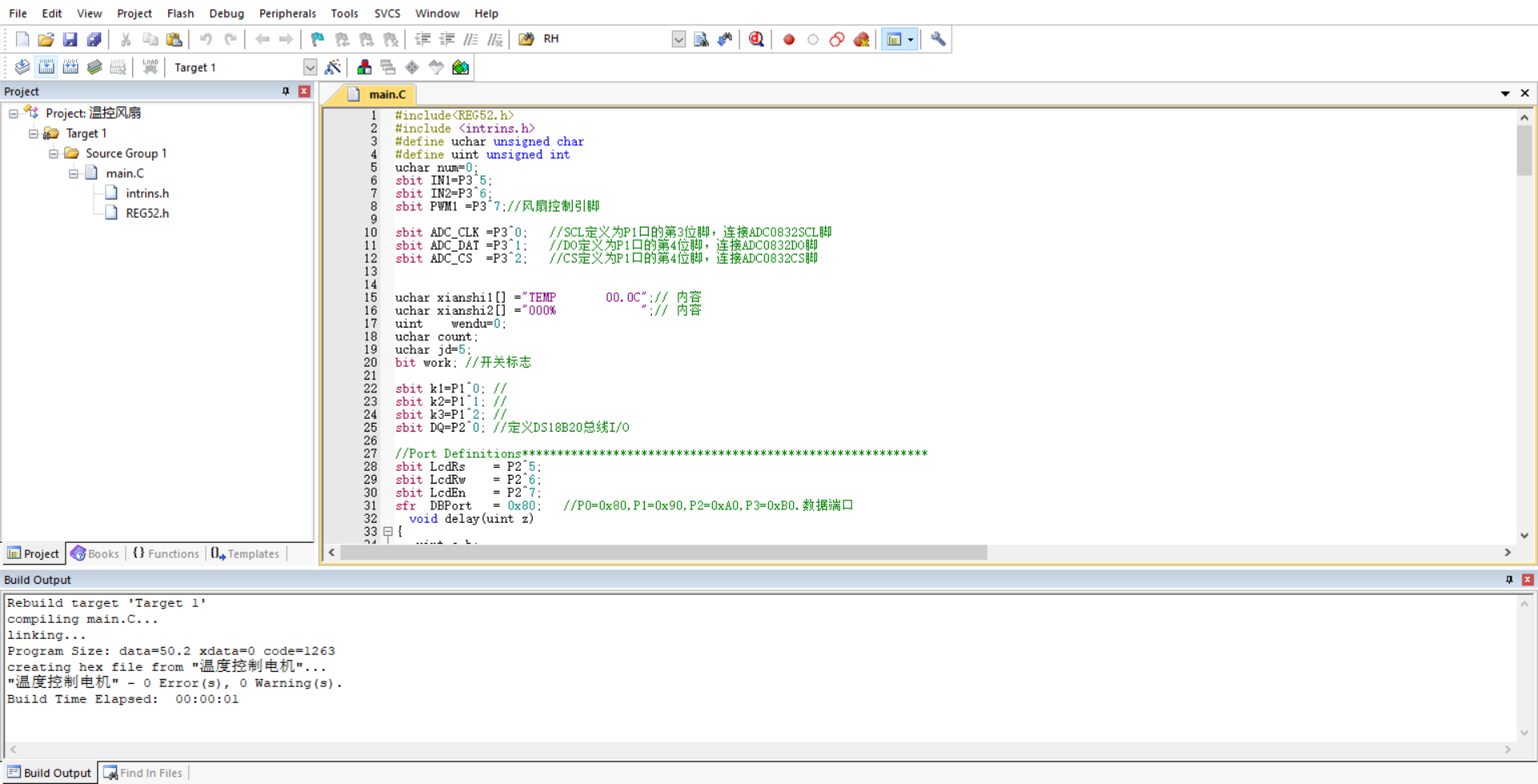

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
main()
{	uchar k;LCD_Initial();PWM1=0;IN1=1;IN2=0;init();while(1)
{			if(k==0){EA=0;wendu=Get_ADC0832();			// 读取光照强度wendu=wendu/2.5;					// 缩小光照检测结果(在0-99)EA=1;} if(k++>25) k=0;if(k1){		if(wendu>=20){jd=wendu-20;}else jd=0;}else{if(k2==0)//PWM+{delay(10);	jd++;if(jd>=12)jd=12;while(k2==0);}if(k3==0)//PWM-{delay(10);if(jd>0) jd--;while(k3==0);}		}xianshi1[10]=wendu/100+0x30;xianshi1[11]=wendu/10%10+0x30;xianshi1[12]=wendu%10+0x30;xianshi2[0]=jd/10+0x30;xianshi2[1]=jd%10+0x30;GotoXY(0,0);Print(xianshi1);GotoXY(0,1);Print(xianshi2);	}
}

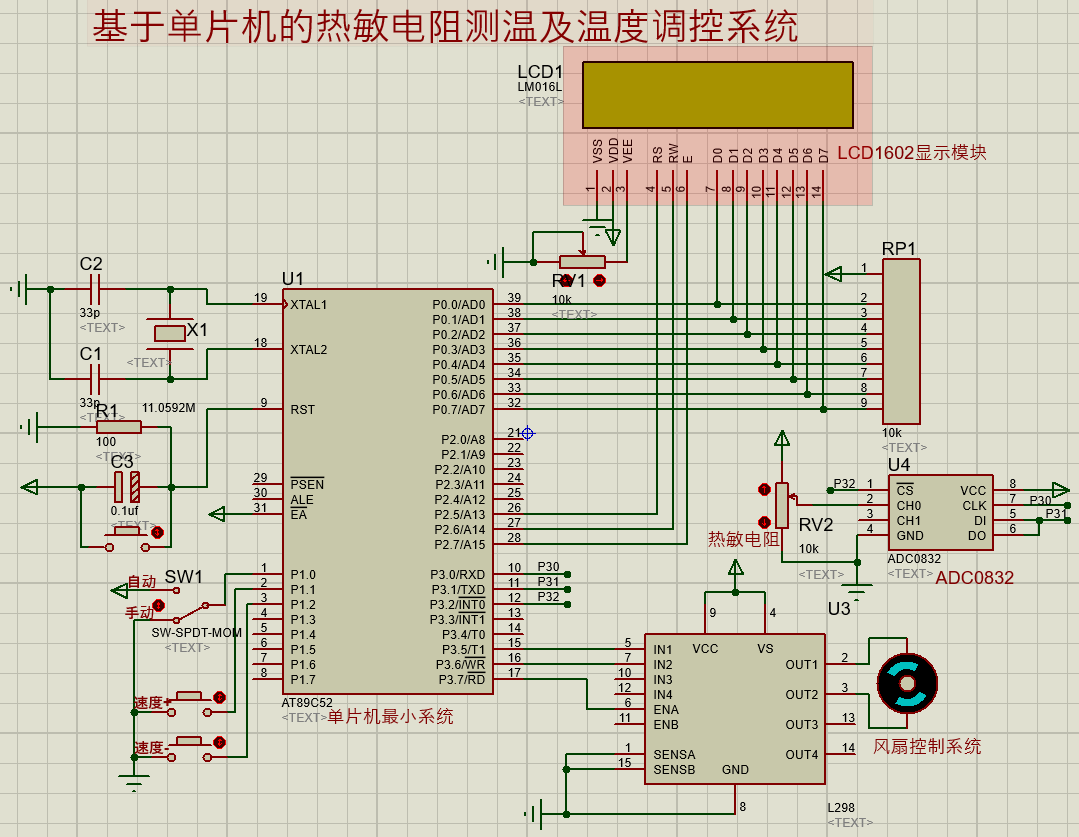

程序运行结果如图：
