freeCAD 学习 step1

安装准备工作

建议安装软件

1. VS2022社区版，个人免费。在选择C++开发环境时，MSVC多勾选几个版本。
2. QT，个人免费。软件跟着官方装最新版本问题不大。
3. 7zip
4. Git

下载freeCAD的相关资源

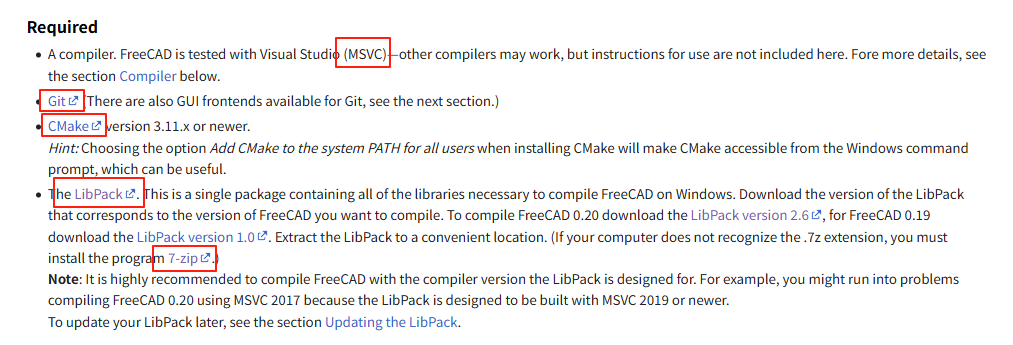

官方指导在windows下的编译步骤，要有耐心看，更要有耐心下载。

Compile on Windows - FreeCAD Documentationhttps://wiki.freecad.org/Compile_on_Windows

1、LibPack

建议接最新版本。从这里跳转过去的是libpack源码，咱这会儿需要的不是源码，先进入tag拿编译好的库来用，以后深入调教再拿源码不迟。

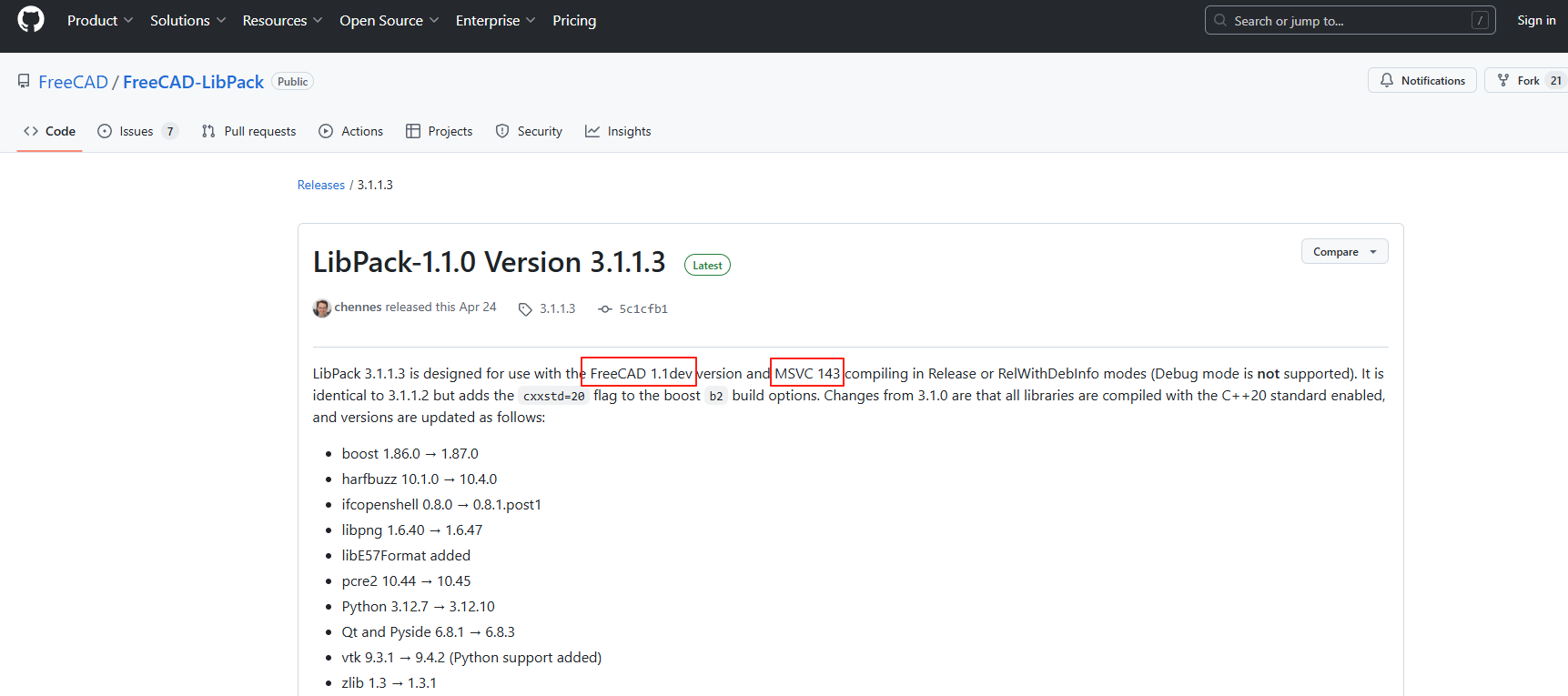

Tags · FreeCAD/FreeCAD-LibPack · GitHubhttps://github.com/FreeCAD/FreeCAD-LibPack/tagslibpack，最新版本一般来说跟着freeCAD最新版本走的。2025年6月，对应的fc版本确实是1.1dev

2、freeCAD原代码

直接git接到本地。

git clone --recurse-submodules https://github.com/FreeCAD/FreeCAD.git

建议这么安排文件夹：

-root

        --freeCAD

        --build   这个文件夹是空的，稍后用来构建一个vs的工程。

        --libpack

环境变量设置

环境变量是个比较坑的。libpack的很多依赖是分散在不同文件夹，我配置过一次，让我再配一次也不一定能顺利配置出来，到构建的时候多利用豆包。

你的安装路径\CMake\bin

你的安装路径\git\bin

LibPack\bin

LibPack\lib

……

开始构建

到构建的时候多利用豆包，直接问它：freeCAD怎么构建？

用cmake-gui也很简单，这样这样，再那样样……好吧，认真讲两句

1、找到cmake-gui，安装路径或者QT的Tools下都有，选择freeCAD路径和构建目标路径，前面讲过了。在遇到询问VS版本时，注意选择你的vs2022

2、configure，有错排错，日志往豆包贴就对了，别管看不看得懂。一般来说，全是环境变量的问题。往环境变量加，或者在这个界面AddEntry手动添加变量名和变量值，估计要折腾个十来次，要有耐心。

3、Generate，当配置没问题了，生成就几秒的事。

构建出来了

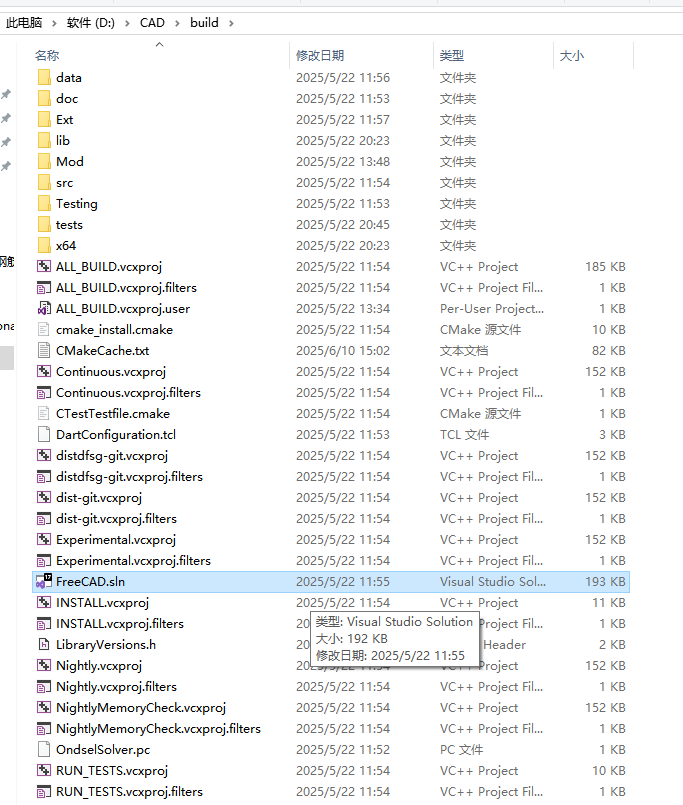

构建出来的结果是这样的。
