运放——单电源供电和双电源供电

发展历史：

1、出于保障信号放大线性度的要求，最开始运放都是双电源供电，一个正电源一个负电源且绝对值相同；

2、后来为了应变便携设备低功耗的需求，不少厂家就推出了单电源供电的运放来适应这种减少电源个数降低电源电压的节能需求，原有的双电源供电功能仍然保留；（示例一二三）

3、近年来，有出现了纯粹的单电源供电（不能使用双电源）的运算放大器。（比较少，需要找）

4、双电源运放，只能用双电源

总结：单的都能用双的，双的用单的会有问题

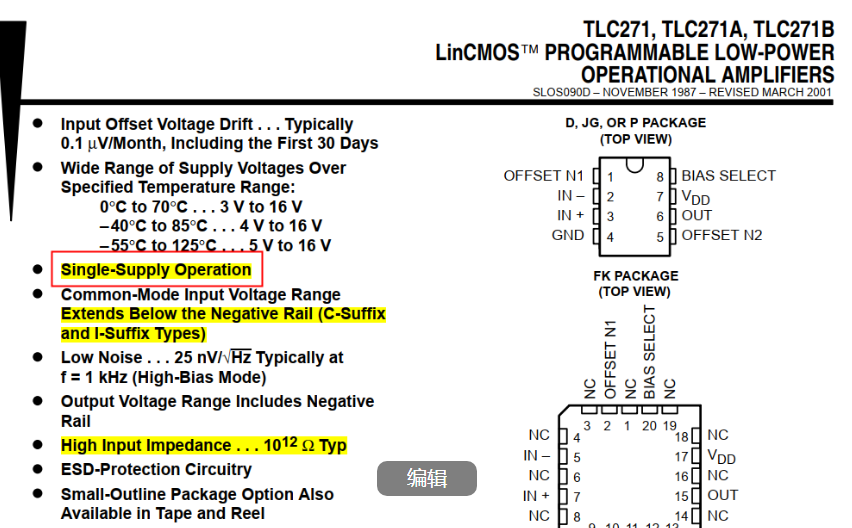

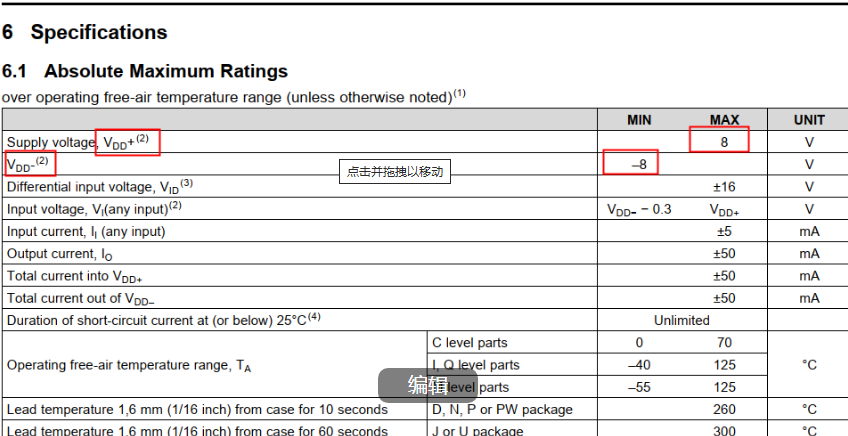

示例一，单电源运放=两种供电方式（单电源、双电源）都可以

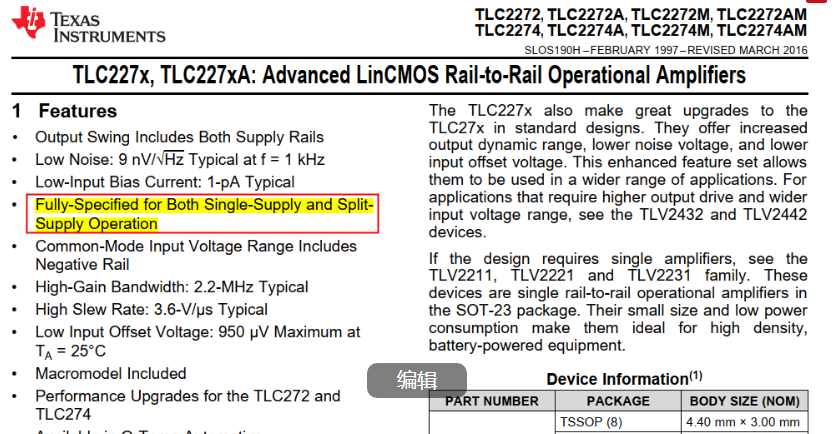

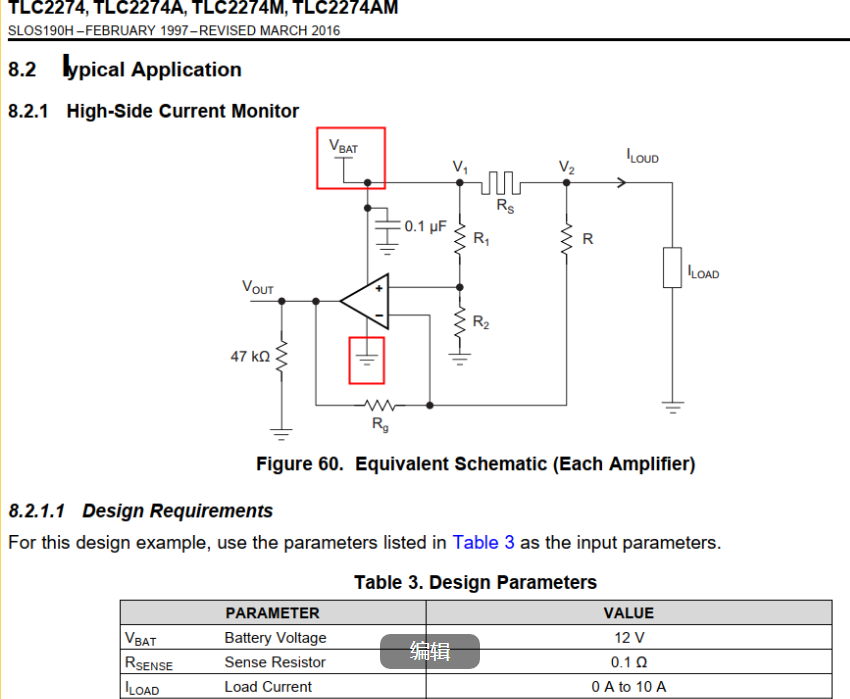

示例二、单电源运放=两种供电方式（单电源、双电源）都可以

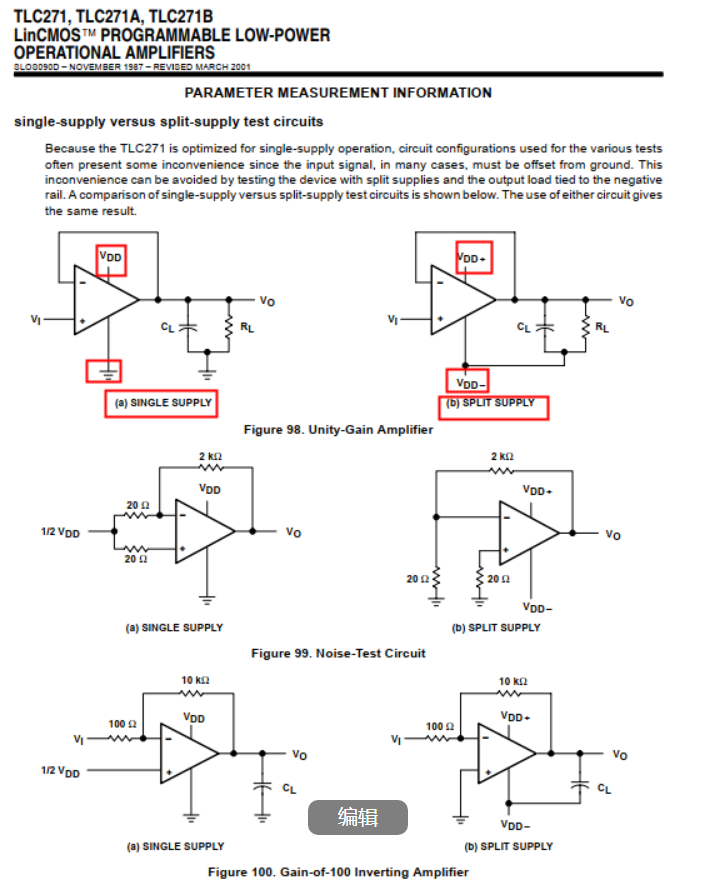

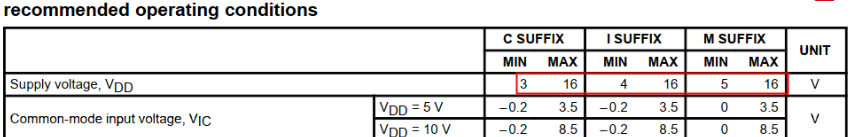

如下示例三  单电源运放=两种供电方式（单电源、双电源）都可以

 运放作为模拟电路的主要器件之一，在供电方式上有单电源和双电源两种，而选择何种供电方式，是初学者的困惑之处，本人也因此做了详细的实验，在此对这个问题作一些总结。
首先，运放分为单电源运放和双电源运放，在运放的datasheet上，

如果电源电压写的是（＋3V-＋30V）/（±1.5V-±15V）如324，则这个运放就是单电源运放，既能够单电源供电，也能够双电源供电；

如果电源电压是（±1.5V-±15V）如741，则这个运放就是双电源运放，仅能采用双电源供电。

但是，在实际应用中，这两种运放都能采用单电源、双电源的供电模式。

具体使用方式如下：
1：在放大直流信号时，

如果采用双电源运放，则最好选择正负双电源供电，否则输入信号幅度较小时，可能无法正常工作；

如果采用单电源运放，则单电源供电或双电源供电都可以正常工作；
2：在放大交流信号时，

无论是单电源运放还是双电源运放，采用正负双电源供电都可以正常工作；

无论是单电源运放还是双电源运放，简单的采用单电源供电都无法正常工作。对于单电源运放，表现为无法对信号的负半周放大，而双电源运放无法正常工作。
