实验一：数据选择器实验

news 2025/6/9 7:16:40

实验一数据选择器实验报告

实验目的

熟悉使用Verilog HDL的三种不同描述方式进行基本逻辑电路建模，实现数据扩展。
学习使用Vivado进行逻辑设计的基本流程。
学习使用Nexys4 FPGA硬件开发板，了解开发板主要的外围接口。
了解设计源代码与仿真代码的区别。

实验内容

原理描述

八选一选择器有8个输入端口，通过3位二进制的选择信号（sel[2:0]）选择其中一个输入作为输出。可以用Verilog的case语句（推荐）或if语句实现，case语句语法更简洁、整齐。

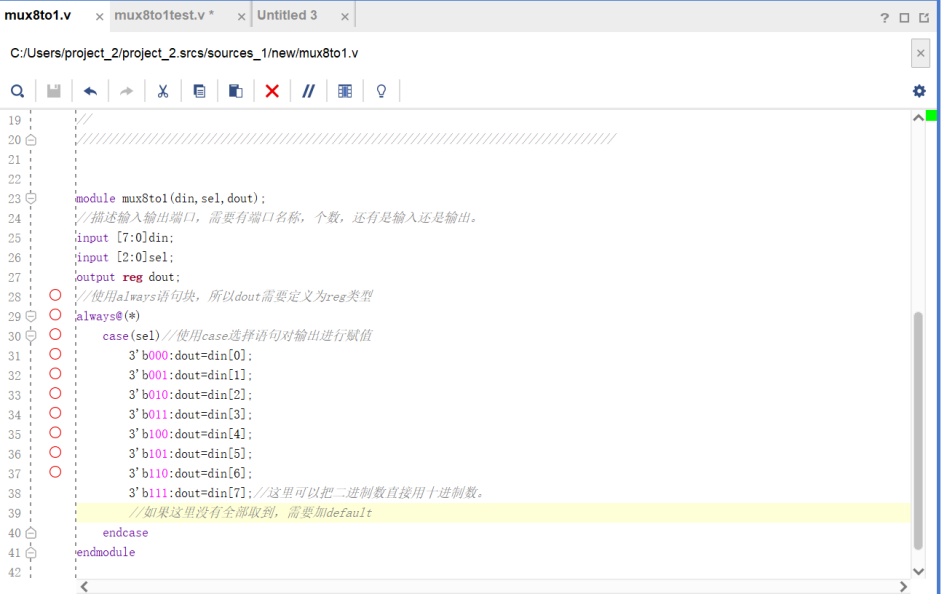

Verilog HDL设计源代码

在这里插入图片描述

// 8选1数据选择器
module mux8to1(input  [7:0] din,     // 8位输入数据input  [2:0] sel,     // 3位选择信号output       dout     // 输出数据
);
// 使用case语句描述
reg dout_r;
assign dout = dout_r;always @(*) begincase(sel)3'b000: dout_r = din[0];3'b001: dout_r = din[1];3'b010: dout_r = din[2];3'b011: dout_r = din[3];3'b100: dout_r = din[4];3'b101: dout_r = din[5];3'b110: dout_r = din[6];3'b111: dout_r = din[7];default: dout_r = 1'b0;endcase
endendmodule

Testbench仿真代码及仿真结果

在这里插入图片描述

module testbench();reg [7:0] din;reg [2:0] sel;wire dout;mux8to1 uut(.din(din),.sel(sel),.dout(dout));initial begin// 依次测试每一路高电平输出din = 8'b00000001; sel = 3'b000; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b00000010; sel = 3'b001; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b00000100; sel = 3'b010; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b00001000; sel = 3'b011; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b00010000; sel = 3'b100; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b00100000; sel = 3'b101; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b01000000; sel = 3'b110; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);din = 8'b10000000; sel = 3'b111; #10;$display("din=%b, sel=%b, dout=%b", din, sel, dout);$stop;end
endmodule

仿真结果：每组 din 中只有一位为高，sel 对应该位，dout 均为 1（高电平），其余情况为 0（低电平）。

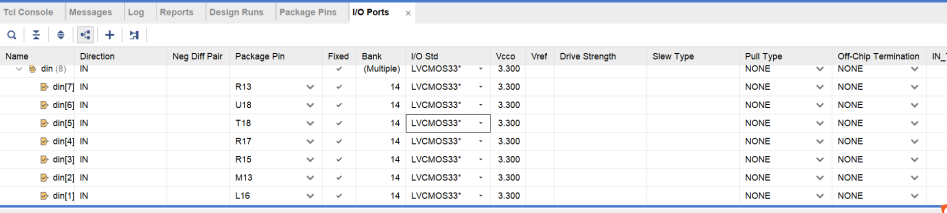

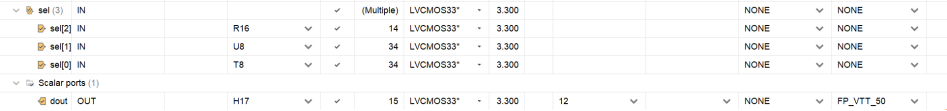

XDC文件配置

# 信号与开发板引脚映射示例（请根据实际开发板调整）
set_property PACKAGE_PIN A1 [get_ports {din[0]}]
set_property PACKAGE_PIN B1 [get_ports {din[1]}]
set_property PACKAGE_PIN C1 [get_ports {din[2]}]
set_property PACKAGE_PIN D1 [get_ports {din[3]}]
set_property PACKAGE_PIN E1 [get_ports {din[4]}]
set_property PACKAGE_PIN F1 [get_ports {din[5]}]
set_property PACKAGE_PIN G1 [get_ports {din[6]}]
set_property PACKAGE_PIN H1 [get_ports {din[7]}]
set_property PACKAGE_PIN J1 [get_ports {sel[0]}]
set_property PACKAGE_PIN K1 [get_ports {sel[1]}]
set_property PACKAGE_PIN L1 [get_ports {sel[2]}]
set_property PACKAGE_PIN M1 [get_ports dout]
set_property IOSTANDARD LVCMOS33 [get_ports {din[*]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sel[*]}]
set_property IOSTANDARD LVCMOS33 [get_ports dout]

注意：实际引脚编号请参照Nexys4开发板用户手册设置，与实际硬件接口一一对应。

在这里插入图片描述

注：需要对应开发板上的接口

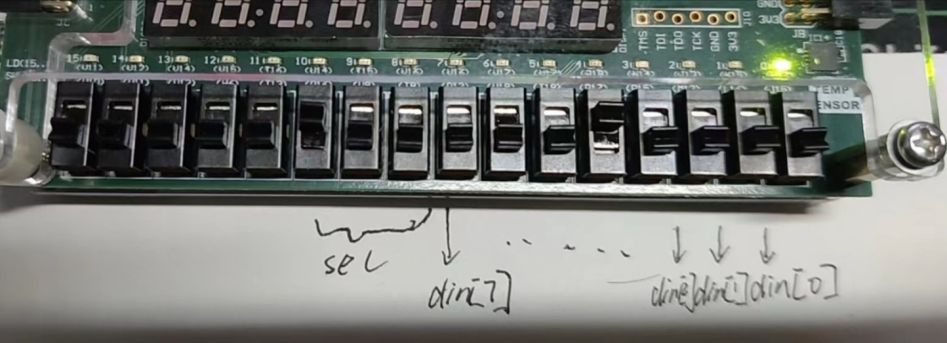

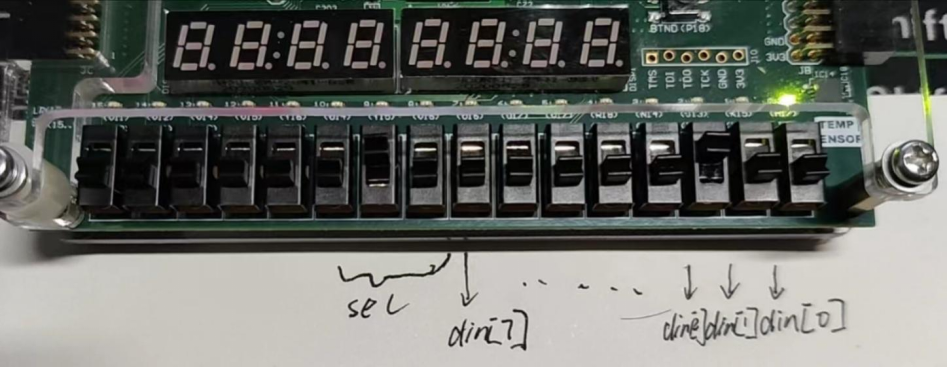

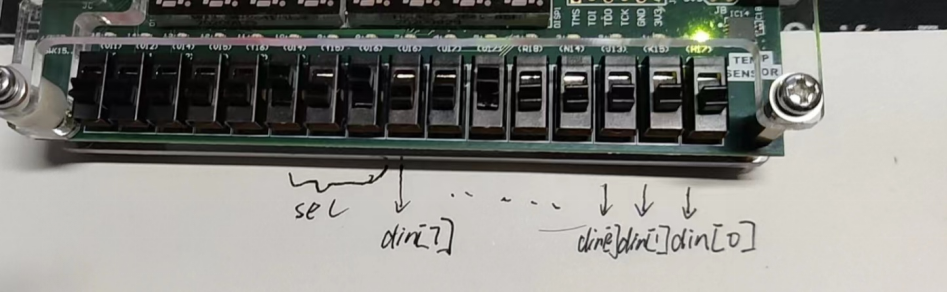

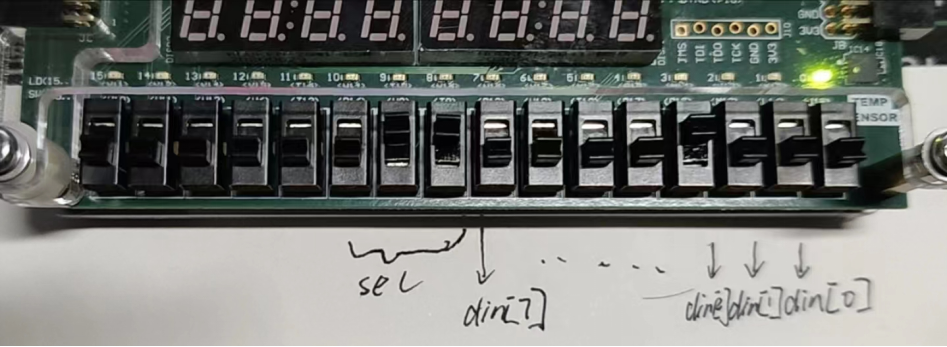

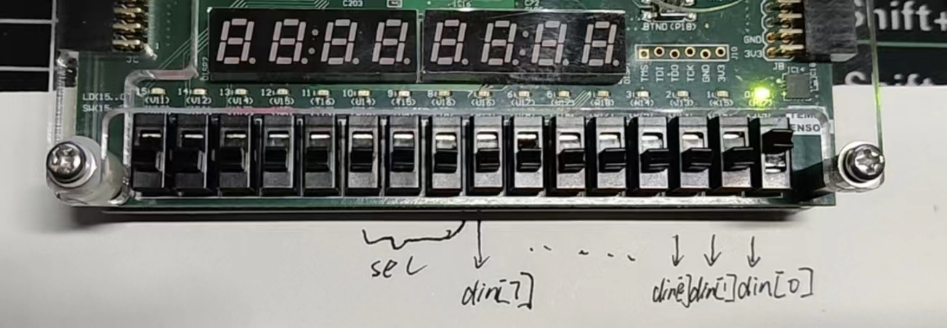

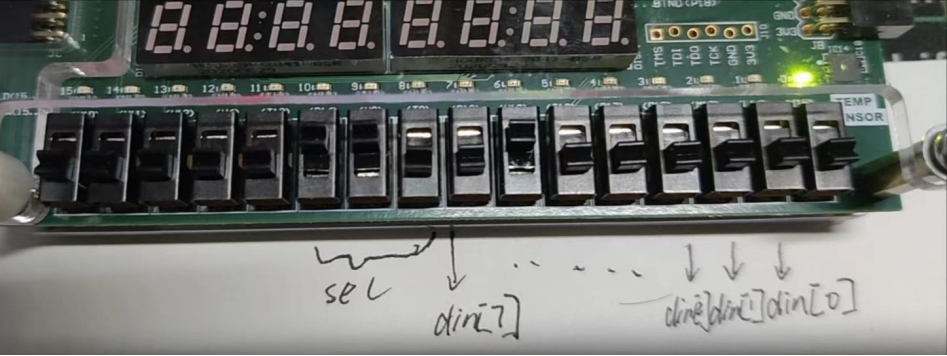

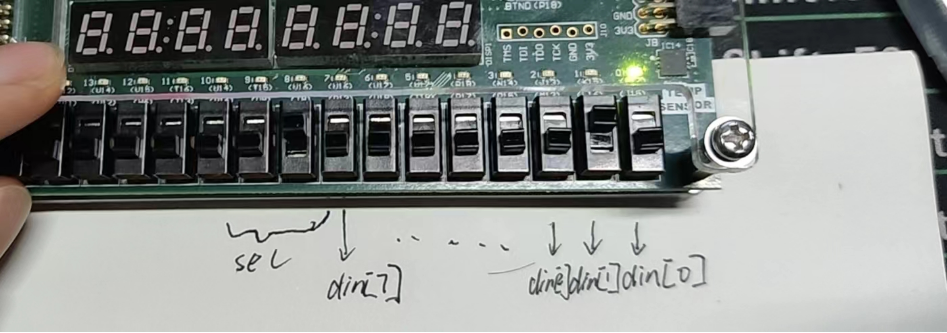

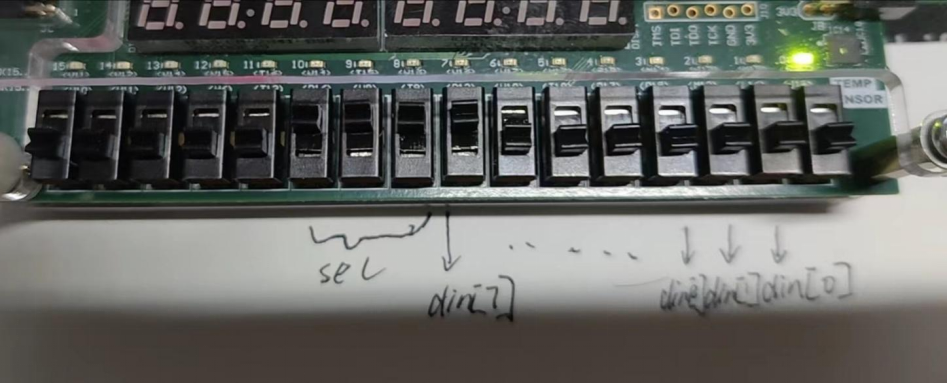

下板测试

测试方法：分别将din的8位输入设置为00000001~10000000，各自对应sel从000到111，观察dout端口电平状态。
预期结果：每种情况下，sel选择的那一位din为高，dout输出为高电平，其余为低。
测试举例：
- din = 00000001, sel = 000, dout = 高
- din = 00000010, sel = 001, dout = 高
- din = 00000100, sel = 010, dout = 高
- din = 00001000, sel = 011, dout = 高
- din = 00010000, sel = 100, dout = 高
- din = 00100000, sel = 101, dout = 高
- din = 01000000, sel = 110, dout = 高
- din = 10000000, sel = 111, dout = 高
