电压型PHY芯片MDI接口设计

1. 概念

  电压型PHY芯片是指将数字信号转换为模拟电压进行传输，使用电压来表示0和1数据。通过输出电压驱动器，改变电压的大小，以区分0和1。在接收端会使用电压检测器解析接收到的电压信号。当电压大于某个阈值时，表示1；当电压小于某个阈值时，表示0。
  电压型PHY功耗低，产生的热量少，适用于短距离、低功耗场景。长距离传输时容易受到干扰，信号易失真，传播速度相对较慢，不适用于高速数据传输。

2. MDI接口设计

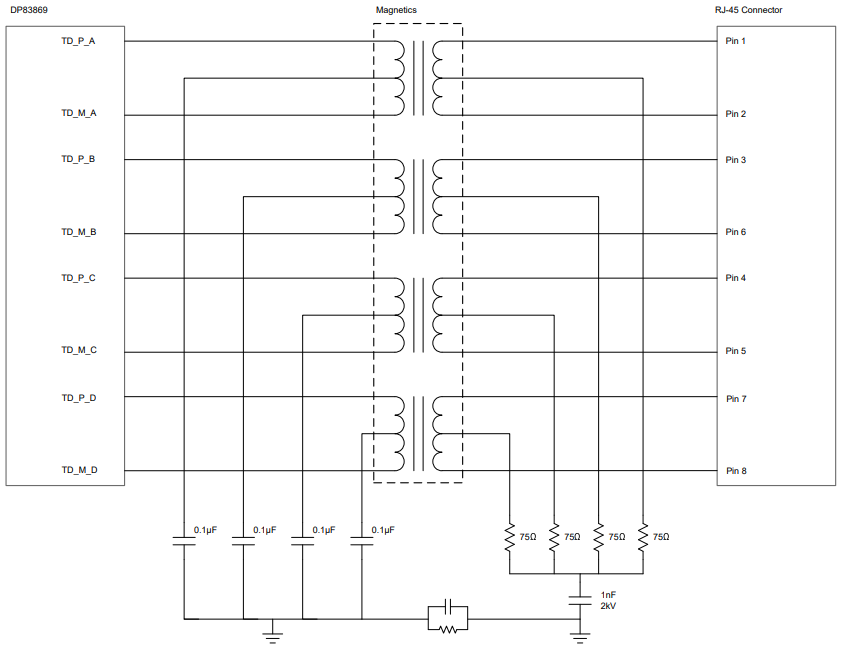

  以DP83869为例，电压型PHY芯片MDI接口简单，推荐的接口电路如下图所示：

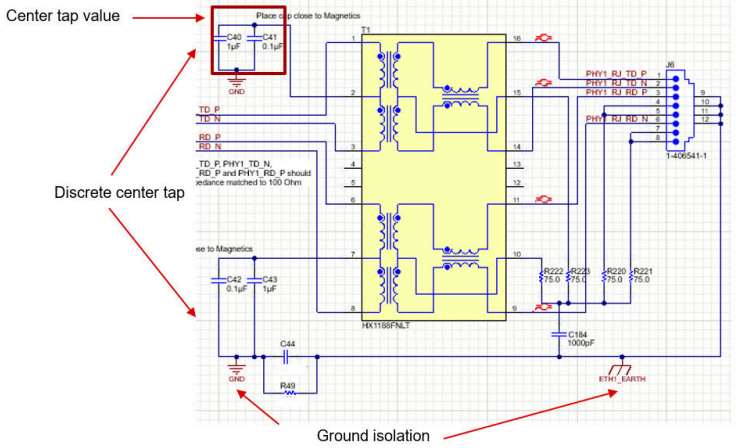

  PHY侧变压器中心抽头上采用0.1uF与1uF并联设计时，如下图所示：

  PHY侧中心抽头采用0.1uF与1uF并联连接到地可以为共模噪声在不同频率下放电提供路径。

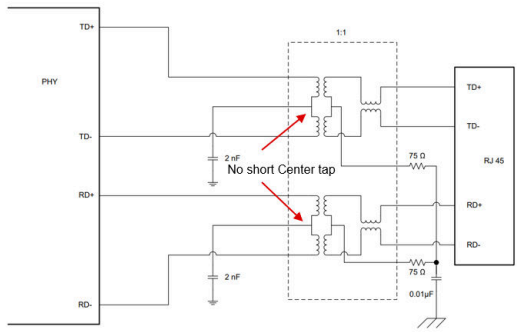

  **中心抽头（Center Taps）‌不可直接短接至其他中心抽头或直接接地。**如下图所示：

  如果将中心抽头（Center Taps）‌强行与其他中心抽头直接短接或直接接地，将产生以下后果：
    1.中心抽头短接会增加MDI线路上的共模噪声；
    2.中心抽头短接会增加TX和RX之间的串扰；
    3.中心抽头短接会影响TX上的偏置电压点。
  如果将中心抽头（Center Taps）‌正确地通过电容连接到地，可防止自动MDIX期间发射器和接收器之间的电流泄漏。
