基于51单片机的光强控制LED灯亮灭

news 2025/6/8 10:08:48

具体实现功能

设计介绍

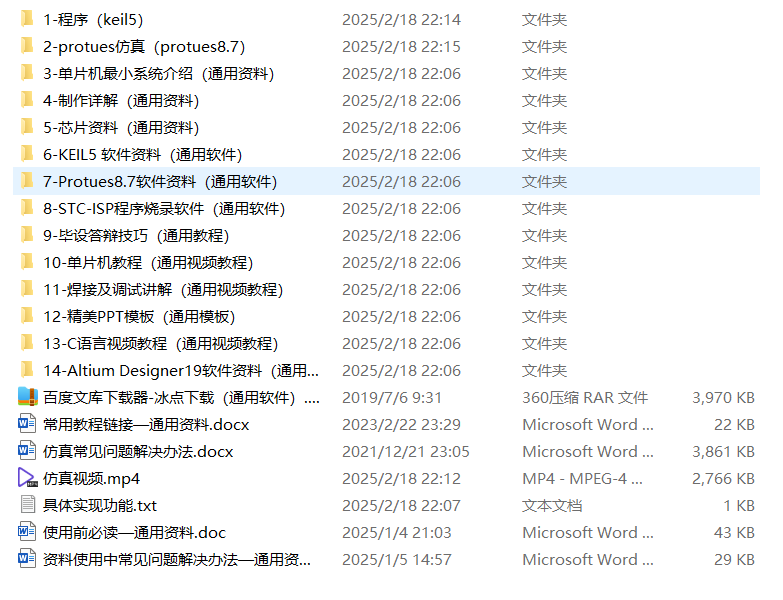

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）按下按键K后光敏电阻进行光照检测，LCD1602显示光照强度值；
（2）光照值小于15时，上面2个LED灯亮;光照值达到20-24时，下面2个LED交替闪烁；光照值达到25以上时，4个LED灯循环点亮；
（3）按下按键K1后延迟15s（LCD1602显示倒计时），关闭所有LED灯。

仿真演示视频：

基于51单片机的光强控制LED灯亮灭-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

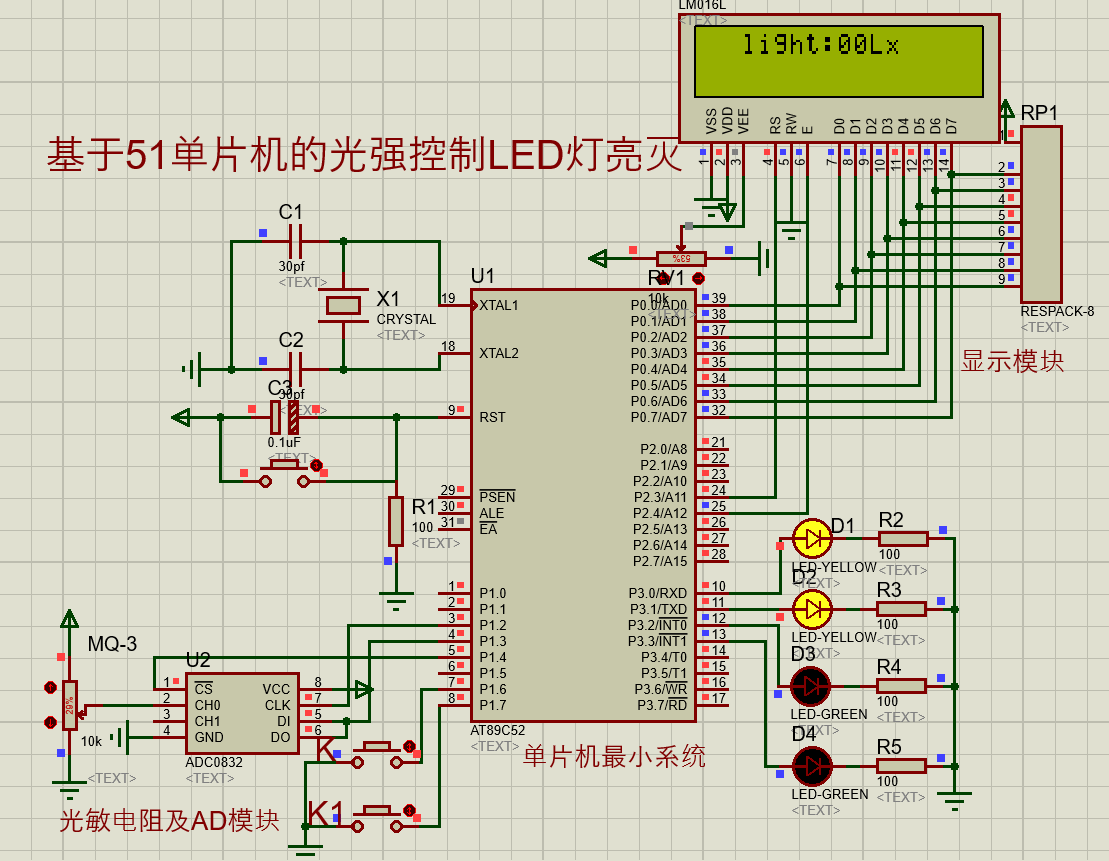

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
void main()				//主函数
{TMOD=0X01;			//设置计数器工作方式0TH0=0XDC;	//定时10msTL0=0X00;ET0=1;TR0=0;led1=0;led2=0;led3=0;led4=0;set=0;while(1)						 //进入循环{for(m=0;m<50;m++)			//读50次AD值sum = adc0832(0)+sum;		//读到的AD值，将读到的数据累加到sumtemp=sum/120;				//跳出上面的for循环后，将累加的总数除以50得到平均值tempif (temp > K_ZERO) temp = (temp - K_ZERO)/2.0;              //首先减去零点漂移，一般是130mVelsetemp= 0; sum=0; 						//平均值计算完成后，将总数清零Display_1602(temp);	 //显示AD数值和报警值if(set==1){if(temp<=19){led1=1;led2=1;led3=0;led4=0;}if(temp>=25){DelayMs(50);led1=1;DelayMs(50);led1=0;DelayMs(50);led2=1;DelayMs(50);led2=0;DelayMs(50);led3=1;DelayMs(50);led3=0;DelayMs(50);led4=1;DelayMs(50);led4=0;}if((temp>=20)&&((temp<=24))){led1=0;led2=0;led3=1;DelayMs(100);led3=0;DelayMs(100);led4=1;DelayMs(100);led4=0;}}Key();}
}

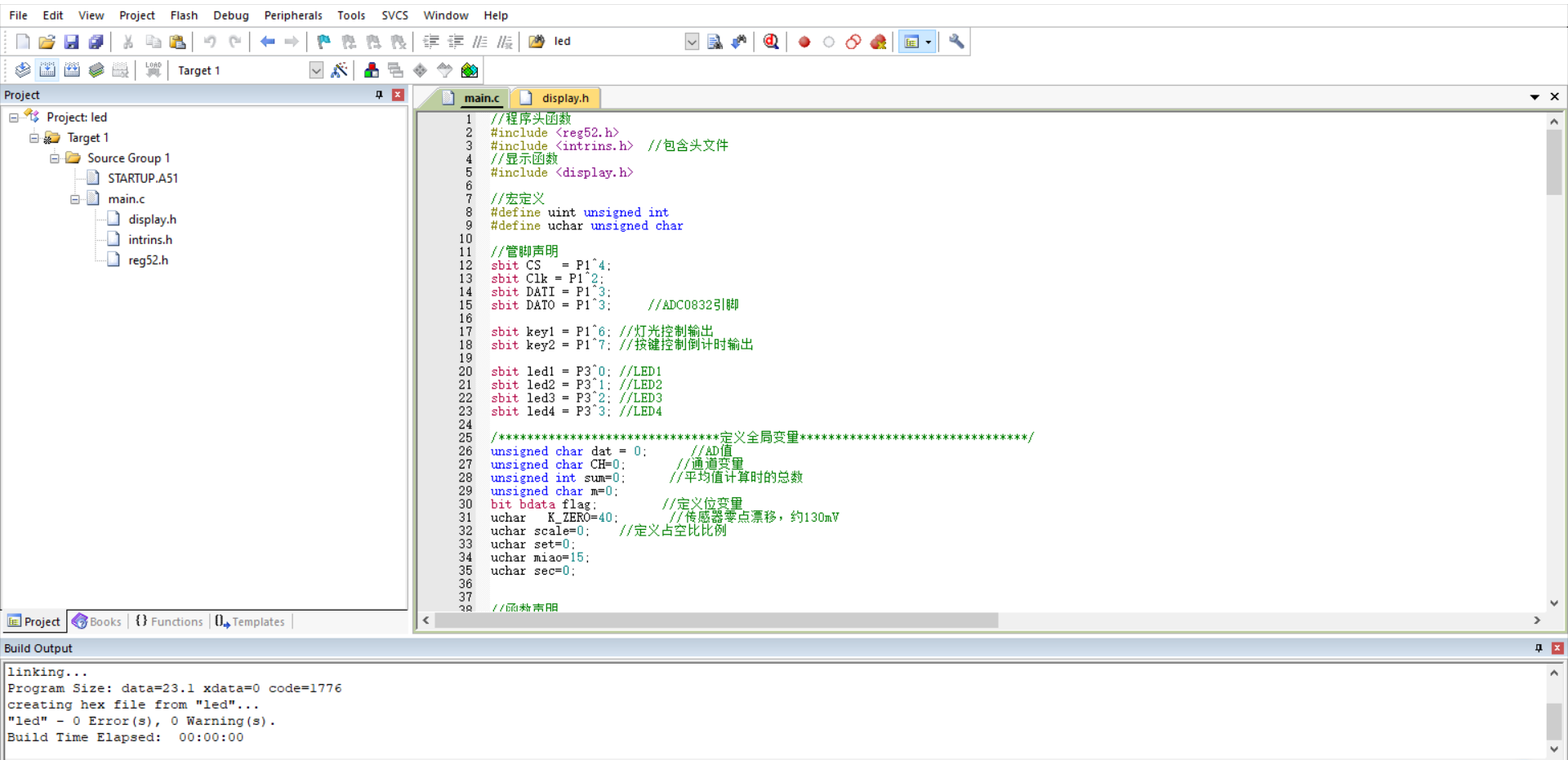

程序运行结果如图：
