BeckHoff--MES数据交互 MQ TRANCE API (MQ 追溯 API - 系统概述和命令参考)
一、 GET SNC API
1、GET SNC
2、中文翻译

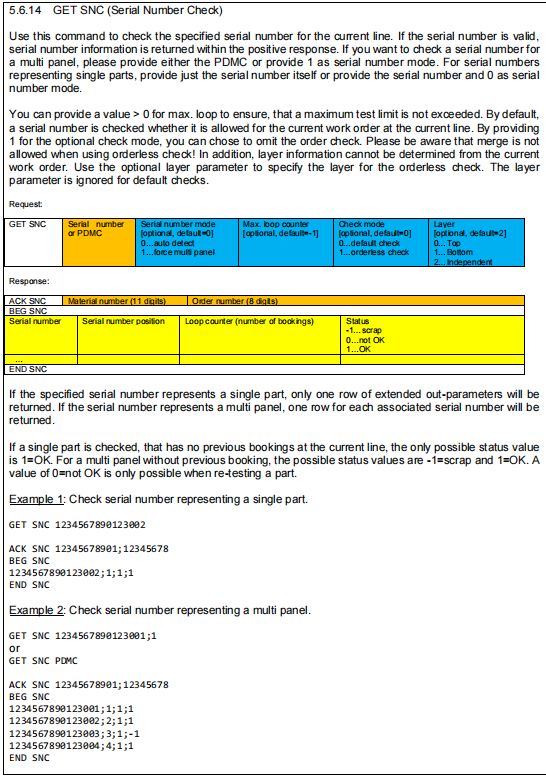

5.6.14 序列号检查（GET SNC）
使用此命令可检查当前产线的指定序列号。如果序列号有效，则会在肯定响应中返回序列号信息。如果要检查多面板的序列号，请提供面板数据矩阵码（PDMC）或提供序列号模式为 1。对于代表单个部件的序列号，仅提供序列号本身或提供序列号和序列号模式为 0。
您可以提供大于 0 的 “最大循环次数” 值，以确保不超过最大测试限制。默认情况下，会检查序列号是否允许在当前产线的当前工单中使用。通过为可选的 “检查模式” 提供 1，您可以选择忽略工单检查。请注意，使用无工单检查时不允许合并！此外，无法从当前工单确定层信息。请使用可选的 “层” 参数为无工单检查指定层。默认检查将忽略该层参数。
请求：
GET SNC 序列号或PDMC [可选，默认=0] 序列号模式 [可选，默认=无限制] 最大循环次数 [可选，默认=0] 检查模式 [可选，默认=2] 层
响应：
ACK SNC 物料编号（11位） 工单编号（8位）
BEG SNC 序列号 序列号位置 循环计数器（ bookings次数） 状态
END SNC …
如果指定的序列号代表单个部件，则只会返回一行扩展输出参数。如果序列号代表多面板，则会为每个关联的序列号返回一行。
如果检查的单个部件在当前产线没有先前的 bookings 记录，则唯一可能的状态值为 1 = 正常。对于没有先前 bookings 记录的多面板，可能的状态值为 - 1 = 报废和 1 = 正常。仅当重新测试部件时，才可能出现 0 = 不正常的状态值。
示例 1： 检查代表单个部件的序列号。
GET SNC 1234567890123002
ACK SNC 12345678901;12345678
BEG SNC
1234567890123002;1;1;1
END SNC
示例 2： 检查代表多面板的序列号。
GET SNC 1234567890123001;1 或 GET SNC PDMC
ACK SNC 12345678901;12345678
BEG SNC
1234567890123001;1;1;1
1234567890123002;2;1;1
1234567890123003;3;1;-1
1234567890123004;4;1;1
END SNC3、SEND参数描述
1、参数列表及说明
-
序列号或 PDMC（必填）
- 参数格式：字符串（序列号为 12/14/16 位，PDMC 为面板数据矩阵码）。
- 描述：待检查的单个序列号或多面板的 PDMC（Panel Data Matrix Code）。
- 文档引用：、
-
序列号模式（可选，默认 = 0）
- 参数格式：整数（0 或 1）。
- 描述：
0：检查单部件序列号（默认）。1：检查多面板序列号（需配合 PDMC 使用）。
- 文档引用：、
-
最大循环次数（可选，默认 = 无限制）
- 参数格式：整数（>0）。
- 描述：限制序列号的最大测试次数，避免超限。
-
检查模式（可选，默认 = 0）
- 参数格式：整数（0 或 1）。
- 描述：
0：默认模式（检查序列号与当前工单的关联性）。1：无工单检查（忽略工单关联，需手动指定层）。
- 限制：检查模式为 1 时，不允许执行序列号合并操作。
-
层（可选，默认 = 2）
- 参数格式：整数（0、1、2）。
- 描述：
0：顶层（Top）。1：底层（Bottom）。2：独立层（Independent，默认）
2、参数组合示例
示例 1：检查单部件序列号（默认参数）
GET SNC 1234567890123002
- 仅需提供序列号，其他参数使用默认值。
示例 2：检查多面板序列号（指定模式）
GET SNC PDMC_VALUE;1
PDMC_VALUE为面板数据矩阵码，1表示多面板模式。
示例 3：无工单检查（指定层）
GET SNC 1234567890123001;0;0;1;1
- 参数依次为：序列号、模式（0，单部件）、最大循环次数（0，无限制）、检查模式（1，无工单）、层（1，底层）。
3、参数注意事项
- 必填参数优先级：序列号或 PDMC 为必须提供的参数，其他参数缺失时使用默认值。
- 无工单检查限制：当检查模式为 1 时，层参数为建议提供项，否则可能无法正确判断序列号状态。
- 多面板模式关联：若使用序列号模式 1，建议配合 PDMC 参数以确保多面板检查的准确性。
- 循环次数控制：最大循环次数需设置为正整数，否则可能被系统忽略。

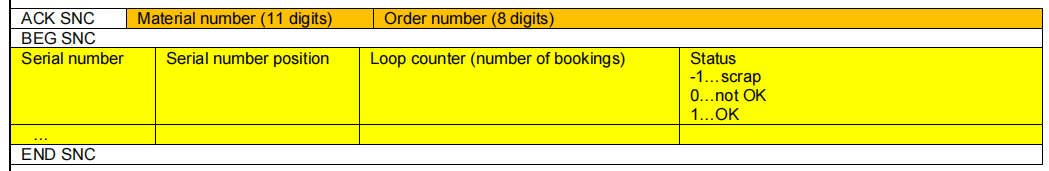

4、GET ReSponse参数描述
主响应参数（第一行）
| 参数名称 | 格式 | 描述 |
|---|---|---|
ACK SNC | 固定前缀 | 表示响应类型为成功（ACK），命令名为SNC。 |
| 物料编号 | 11 位数字 | 与序列号关联的物料编号（如12345678901）。 |
| 订单编号 | 8 位数字 | 与序列号关联的工单编号（如12345678）。 |
扩展响应参数（BEG SNC 至 END SNC 之间）
扩展参数以行为单位，每行对应一个序列号的检查结果，参数间无分隔符，按顺序解析：
| 参数顺序 | 参数名称 | 格式 | 描述 |
|---|---|---|---|
| 1 | 序列号 | 字符串 | 待检查的序列号（如1234567890123002）。 |
| 2 | 序列号位置 | 整数 | 多面板中序列号的位置（单部件为1）。 |
| 3 | 循环计数器 | 整数 | 该序列号的测试次数（如1表示首次测试）。 |
| 4 | 状态值 | 整数 | 序列号状态：1= 正常，-1= 报废，0= 不正常（仅重新测试时出现）。 |
响应示例解析
示例 1：单部件序列号响应
ACK SNC 12345678901;12345678
BEG SNC
1234567890123002;1;1;1 // 序列号;位置;循环次数;状态
END SNC
- 主响应：物料编号
12345678901，订单编号12345678。 - 扩展参数：序列号
1234567890123002，位置1，循环次数1，状态1（正常）。
示例 2：多面板序列号响应
ACK SNC 12345678901;12345678
BEG SNC
1234567890123001;1;1;1 // 子序列号1：正常
1234567890123003;3;1;-1 // 子序列号3：报废
END SNC
- 多面板包含多个子序列号，每行扩展参数对应一个子序列号的状态。
参数注意事项
- 多面板响应结构：若检查多面板（如 PDMC），扩展参数包含所有关联子序列号的信息，行数等于子序列号数量。
- 状态值与序列号类型：
- 单部件首次检查仅返回状态
1； - 多面板可能包含状态
1（正常）或-1（报废）。
- 单部件首次检查仅返回状态
- 循环计数器作用：用于记录测试次数，超过最大循环次数时可能触发状态
0或-1。 - 未登记序列号处理：若序列号未登记，系统可能返回错误响应（NAK），而非正常参数。
二、 SET SNR API
1、SET SNR( Set Serial Number Result )
2、中文翻译

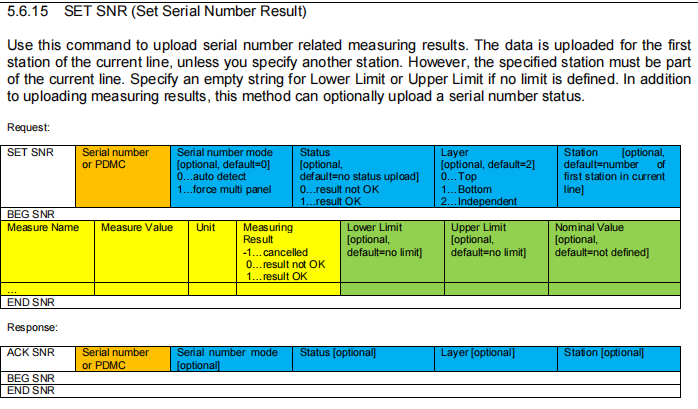

5.6.15 设置序列号结果（SET SNR）
使用此命令可上传与序列号相关的测量结果。除非指定其他工位，否则数据将上传到当前产线的第一个工位，但指定的工位必须是当前产线的一部分。如果未定义下限或上限，请为其指定空字符串。除了上传测量结果外，此方法还可以选择上传序列号状态。
请求：
SET SNR 序列号或PDMC [可选，默认=0] 序列号模式 状态 [可选，默认=无状态上传] 层 [可选，默认=2] 工位 [可选，默认=当前产线的第一个工位编号]
BEG SNR 测量名称 测量值 单位 测量结果 -1…已取消 0…结果不正常 1…结果正常 下限 [可选，默认=无限制] 上限 [可选，默认=无限制] 标称值 [可选，默认=未定义]
END SNR
响应：
ACK SNR 序列号或PDMC 序列号模式 [可选] 状态 [可选] 层 [可选] 工位 [可选]
BEG SNR
END SNR三、GET NSN API
1、GET NSN
2、中文翻译

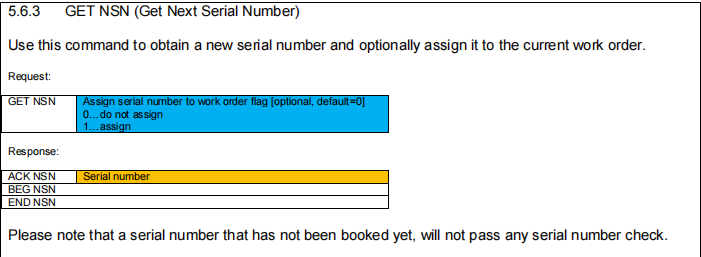

5.6.3 获取下一个序列号（GET NSN）
使用此命令获取新序列号，并可选择将其分配给当前工单。
请求：
GET NSN [可选，默认=0] 分配序列号到工单标志
0…不分配 1…分配
响应：
ACK NSN 序列号
BEG NSN
END NSN
请注意，尚未登记的序列号将无法通过任何序列号检查。
四、SET ASN API
1、SET ASN
2、中文翻译

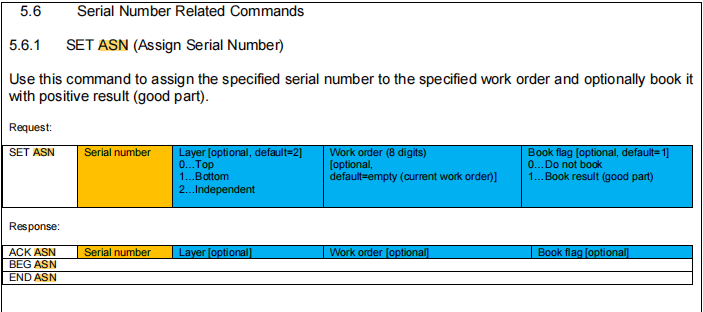

5.6.1 分配序列号（SET ASN）
使用此命令可将指定序列号分配给指定工单，并可选择以正面结果（良品）登记该序列号。
请求：
SET ASN 序列号 层 [可选，默认=2] 0…顶层 工单（8位）[可选，默认=当前工单] 登记标志 [可选，默认=1] 0…不登记
响应：
ACK ASN 序列号 层 [可选] 工单 [可选] 登记标志 [可选]
BEG ASN
END ASN五、 SET SNB API
1、SET SNB
2、中文翻译
5.6.13 序列号登记（SET SNB）
使用此命令可在当前产线为提供的序列号上传状态。指定的序列号可代表单个部件或多面板。
请求：
SET SNB 序列号或 PDMC 状态
-1…部件为报废
0…结果不正常
1…结果正常 层 [可选，默认=2]
0…顶层
1…底层
2…独立层 序列号模式 [可选，默认=0]
0…自动检测
1…强制多面板
响应：
ACK SNB 序列号或 PDMC 状态 [可选] 层 序列号模式 [可选]
BEG SNB
END SNB
如需为面板上传多个带独立状态的序列号，请使用 SET SMB。
示例 1： 上传单个部件的测量结果。
SET SNB SerialNumber;Status
示例 2： 为包含多个序列号的面板上传单个测量结果。
SET SNB SerialNumber;Status;Layer;1 或 SET SNB PDMC;Status;Layer
请注意，此状态与 iTAC 序列号状态相反！
